Schnellkupplung Saugstrahlpumpe defekt

[Weilroder]

Hallo zusammen,

erst einmal vielen Dank für das tolle Forum und die Tolle Hilfe die man hier bekommt. Ich konnte schon einiges an meiner BMW schrauben und habe mir nun folgendes Problem eingebrockt und hoffe, dass ihr mir dabei helfen könnt:

Beim Wiedereinbau des Tanks wollte ich in Fahrtrichtung rechts die Schnellkupplung wieder auf die Saugstrahlpumpe stecken, was dazu führte, das Benzin auslief und sich der Verschluss auch nicht mehr schloss. Beim genauen Betrachten der Schnellkupplung stellte sich heraus, das quasi die Dichtung der Kupplung (männlich) im Stutzen (weiblich) feststeckt und daher nicht mehr einklippst.

Im Prinzip benötige ich zum einen eine neue Schnellkupplung mit Dichtring (Schnellkupplung BMW Schnellkupplung A73 K02 K03 K21 K22 K23 K25 K25H K26 K27 K28 K29 K32 K33 K42 K46 K47 K49 K50 K51 K52 K53 K54 13537674765 (3) und Dichtring BMW O-Ring A73 K02 K03 K21 K22 K23 K25 K26 K27 K28 K29 K30 K32 K33 K40 K41 K42 K43 K44 K46 K47 K48 K49 K50 K51 K52 K53 K54 K61 R21 R21A R22 R28 13537700797) aber auch das weibliche Gegenstück, da dort ein Teil der alten Schnellkupplung feststeckt und ich nicht weiß, wie ich das rauskriegen soll (habe das schon versucht mit einem Schraubendreher loszuhebeln, aber das ist förmlich verklebt).

Das weibliche Gegenstück ist anscheinend der Flansch, der aber in den Ersatzteilkatalogen immer ausgegraut ist (https://www.realoem.com/bmw/enUS/sh...25-BMW-R_1200_GS_04_0307,0317_&diagId=16_0987), also es handelt sich um das Teil, was eigentlich zwischen 3 und 4 sitzt. Wenn ich das richtig verstehe, ist an diesem Flansch das Gegenstück zur Schnellkupplung verbaut.

Oder missinterpretiere ich das?

Gibt es das Gegenstück der Schnellkupplung auch separat und wie bekomme ich das dann gewechselt?

Ich habe mal 3 Bilder angehängt:

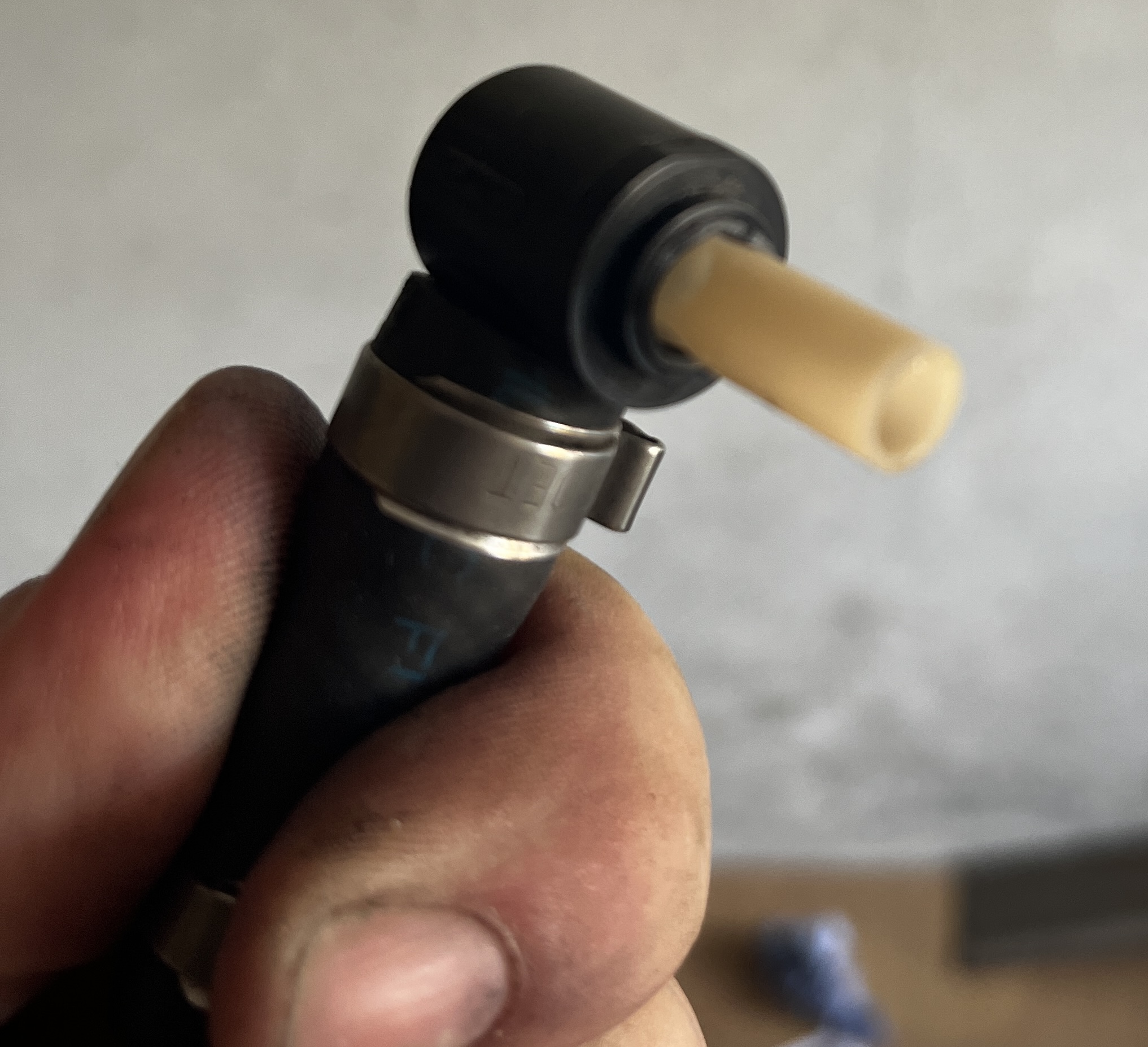

Die (defekte) Schnellkupplung der Saugstrahlpumpe

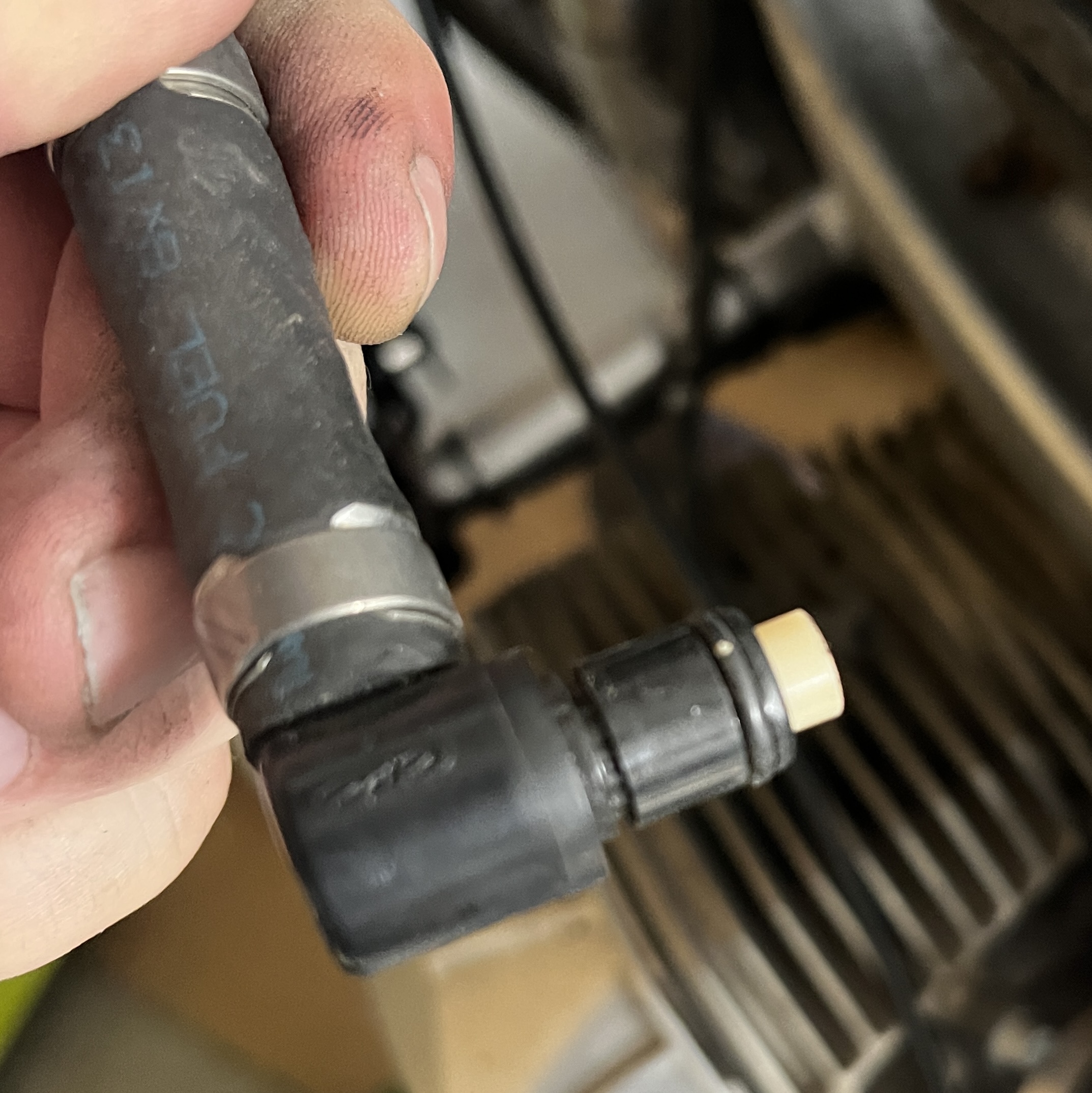

Die (intakte) Schnellkupplung der Kraftstoffpumpe? (als in Fahrtrichtung links am Tank)

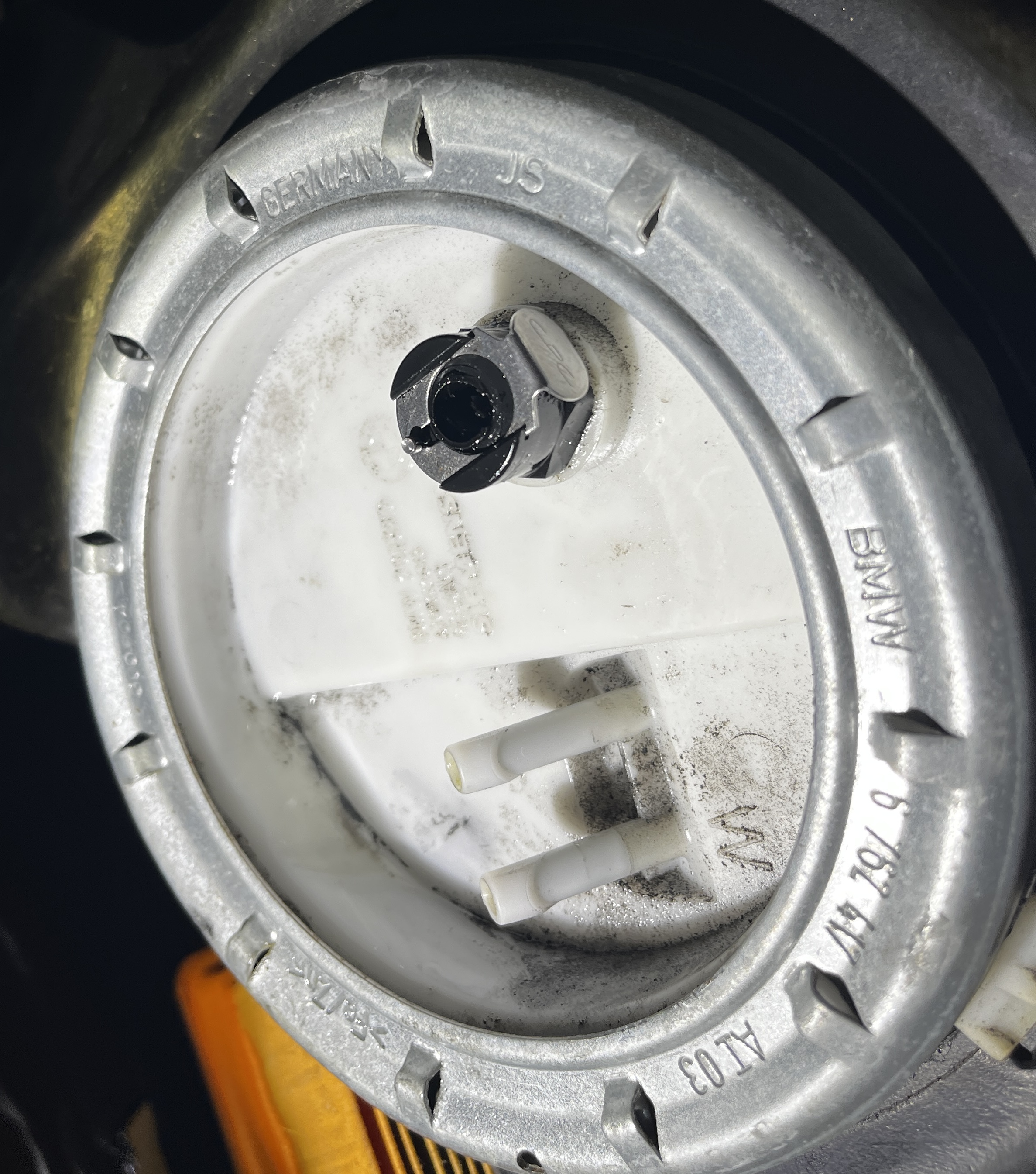

Der Flansch mit eingebauten Gegenstück der Schnellkupplung. Wenn man genau schaut, sieht man quasi das fehlende schwarze Stück der Kupplung im Loch.


Freitag mittag wollte ich ins Wochenende mit dem Mopped - das wird wohl nichts

Danke für eure Hilfe
Michael

P.S.: Den Flansch für die Adventure ab 2008 gibt es allerdings, aber ist da wirklich das Gegenstück der Schnellkupplung verbaut? (Saugstrahlpumpe mit Leitungen für BMW R 1200 GS Adventure 10 ab 2008 # BMW Motorrad - Online Original Ersatzteilkatalog)



[edelweiß GS]

Hi

Guggst Du >> cpc bmw online kaufen | eBay



[Weilroder]

Guggst Du >> cpc bmw online kaufen | eBay

Hi,

okay - danke soweit. Kann man das weibliche Stück einfach aus dem Flansch rausschrauben? Ich habe das eben mal angetestet, hat sich aber keinen mm bewegt - bevor ich bei dem Plastikgewinde zu viel Kraft aufwende und ich es komplett zerstöre, frage ich lieber mal nach ...



[edelweiß GS]

Hi Micha

Am Pu-flansch (Bild 3) die Entriegelungstaste drücken,dann müstest du mit ner spitzen Zange das abgebrochene Teil raus bekommen. Hatte auch mal das Vergnügen.



[Weilroder]

Am Pu-flansch (Bild 3) die Entriegelungstaste drücken,dann müstest du mit ner spitzen Zange das abgebrochene Teil raus bekommen. Hatte auch mal das Vergnügen.

Servus,

danke - werde ich nochmal versuchen. Habe mir jetzt sicherheitshalber bei Amz ein Eckschnellkupplung bestellt, ist zwar 15 Euro teurer als dass verlinkte oben, aber es ist morgen da ...

Wenn ich es nicht brauche, schicke ich es zurück

Viele Grüße
Michael



[Weilroder]

Sorry,

nehme ich so etwas, um das Plastikgewinde im Flansch dicht zu bekommen?
https://amzn.to/40hzWm1

Eine Dichtung ist da nicht drin gewesen.

Danke
Michael



[edelweiß GS]

Hallo Micha

so wie's ausieht brachst du nur das ET von Bild 2 ,die Eckschnellkupplung. Das Teil No. 12 https://www.realoem.com/bmw/de/show...25-BMW-R_1200_GS_04_0307,0317_&diagId=16_0633 No.12 gibt es in Metall (bei BMW weis ich nicht) bricht somit nicht mehr. Der O-ring ist incl.



[Weilroder]

Hoi,

kurze Rückmeldung: Schnellkupplung männlich aus Metall und weiblich aus Kunststoff erfolgreich getauscht und das Gewinde mit Dichtmasse eingeschraubt.

Dicht, tropft nicht mehr und die Ausfahrt nach Göttingen ist im Gange

Danke für eure Hilfe
Micha



[moetzi2004]

Hi Leute,

Mal wieder eine thematisch passende Frage aus Ö. : Mir ist das Gewinde (Weibchen) der CPC Schnellkupplung gerissen (das eingeschraubte teil am Tank)- ergo undicht, und habe nun eine aus Metall erworben. Da ist nur leider keine Dichtung dabei, und im Original gibt es das ja nicht zum kaufen, das ist mit der Pumpeneinheit verbunden.....

Frage: Hylomar ist resistenz und soll eine gute Gewindedichtung sein. Kann ich das verwenden? oder besser Teflon, oder noch besser,......"besorg dir die Dichtung dort und dort?! Beim Leebmann gibt es diese Dichtung ja auch nicht, da dieses Teil wie erwähnt ja nirgendwo als eigenen Bauteil zu kaufen ist im Original.

Freu m ich auf eure Antworten, und danke im Voraus!!!!

lg Markus



[Thomas211]

Teflon hab ich da benutzt bisher ohne Probleme



[edelweiß GS]

Hi Markus

Ist das Gewinde am Weibchen Zylindrisch oder Konisch? Zylindrisch >Gewindedicht flüssig petec 97216 online kaufen | eBay oder Loctite 577 online kaufen | eBay Konisch >kannst du Hylomar verwenden



[Franz Gans]

Hi Markus

Ist das Gewinde am Weibchen Zylindrisch oder Konisch? Zylindrisch >Gewindedicht flüssig petec 97216 online kaufen | eBay oder Loctite 577 online kaufen | eBay Konisch >kannst du Hylomar verwenden

So weit ich weiß, sind diese für den Pumpenflansch benötigten Einsätze konisch geformt. Teflonband eignet sich trotzdem.
LCD10006V - Benzinschlauch Schnellkupplung tankseitig 3/8" NPT Gewinde (BMW), mit Abpserrventil, Vit



[moetzi2004]

Vielen Dank Jungs, ist zylindrisch, habs aber mit Teflon versucht, weils ja kein Aufwand ist, und hält wunderbar dicht ;-) Vielen Dank für eure Tipps ;-)=

lg aus AUT



[Franz Gans]

Vielen Dank Jungs, ist zylindrisch, habs aber mit Teflon versucht, weils ja kein Aufwand ist, und hält wunderbar dicht ;-) Vielen Dank für eure Tipps

Die von mir herausgesuchte ist schon konisch, aber für deinen Zweck wahrscheinlich die falsche, weil diese nicht im Pumpenflansch sitzt.

Ist mir erst später eingefallen, daß ich die für die Saugstrahlpumpe nicht "persönlich" kenne, aka noch nicht in Händen hatte. Aber Du hast Dich ja trotzdem zurechtgefunden.
