DXF Datei von GS 1200

[Rumpelstilzchen]

Hallo Leute

hat irgend jemand eine DXF/DWG Datei von einer GS 1200? Würde mir die gern auf der Lasermaschine ausschneiden

LG
Thomas



[Rumpelstilzchen]

Hallo GS´ler

da keiner eine DXF/DWG Datei hatte, habe ich mich an den Rechner gesetzt und wild drauflos gezeichnet
Anschließend habe ich mehrere Fertigungsversuche und Verbesserungen durchgeführt...und voilà, hier das beste Ergebnis :

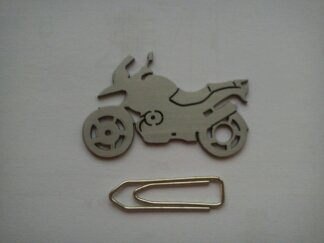

Schlüsselanhänger aus 1 mm VA Blech
35 mm breit 25 mm hoch


Zum Größenverhältnis habe ich eine ganz normale Büroklammer mit fotografiert. Das größere Loch am Hinterrad (Durchmesser 4mm) ist dafür, dass der Ring vom Schlüsselbund durchpasst!



[Ralf_GSX1400]

gar nicht schlecht und wenn die Räder jetzt noch in Speichenform ausgeprägt werden wäre es ein vollkommener Abzug der GS .



[thomka.ch]

cool.
Nur die Felgen gefallen mir nicht ganz. Die Speichen sehen ein wenig ungleichmäßig aus und die Bremsscheibe ggf. löchrig machen.
Sonst echt TOP



[q-ala]

dxf

Hi thomas,

kann man deine .dxf bekommen?

lg
Harald



[HaJü]

.....
Schlüsselanhänger aus 1 mm VA Blech
35 mm breit 25 mm hoch
.....

Das kratzt und scheuert doch

Ansonsten ist das Teilchen nicht schlecht



[Wuusaa]

Richtig gut gelungen!

Ich würds kaufen. Wobei nen Schutzfilm gegen die scharfen Kanten schön wär
