R 1100 GS Gepäckbrücke

[de-paelzer]

Hallo,

Winterzeit ist Bastelzeit.

Da dieses auch bei mir so ist, möchte ich die im Original zu kleine Gepäckbrücke erweitern

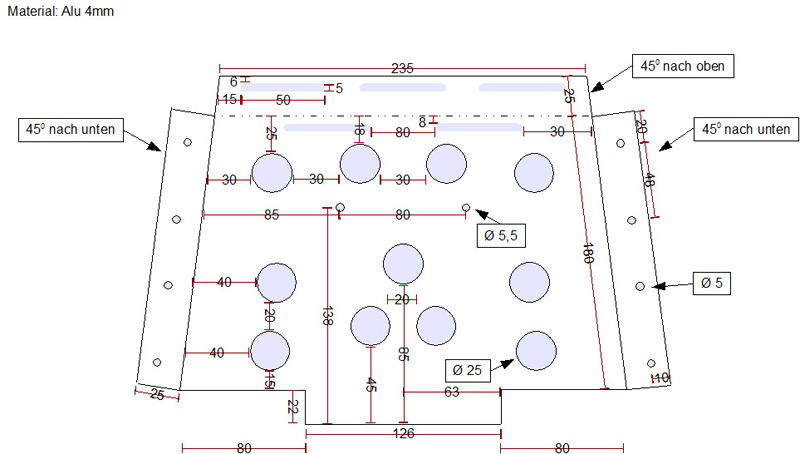

Aus diesem Grund habe ich die Maße an der Q abgemessen und mir ein Pappmodell erstellt.

Bei der Umsetzung wird mir ein Bekannter helfen, da mir die technischen Möglichkeiten fehlen.

Wenn ich das Teil in den Händen halte, werde ich die entsprechenden Bilder nachreichen.

Hinweis:
Eine Ähnlichkeit mit einem Modell eines bekannten Herstellers ist rein zufällig

Gruß Carsten



[de-paelzer]

So, im Rohzustand ist sie jetzt fertig.

Folgende Arbeiten sind noch zu erledigen:
- Entgraten und Ecken abrunden
- Bohren der 4 Löcher zur Befestigung
- Pulverbeschichten

Bild nach Montage folgt.

Gruß und ein frohes Fest
Carsten



[palmstrollo]

Hi Carsten.

Ich habs mir ebenfalls nachgebaut. Vielen Dank für die Zeichnung.
Ich habe direkt 3 Stück gemacht (lasergeschnittenes 4mm starkes Alu). Die anderen 2 werde ich wohl verkaufen, damit ich den Preis für's Material und für's Schneiden wieder raus hab.



[de-paelzer]

Hallo Hermann,

das nenne ich mal 'ne Produktion

Wie gestaltest Du das Finish? Ich beabsichtige eine Pulverbeschichtung in dem Silberton des Haltegriffs.

Gruß Carsten



[palmstrollo]

Hi Carsten.

Mein Freund hat ein Edelmetall-Betrieb und das Ganze via Laser geschnitten. Er hat das Alu gebürstet. Entweder bleibt es so oder ich gebe es zum Pulvern. Ich muss die Platte erst mal montieren und dann schauen, wie's aussieht. Silbern pulvern wäre keine schlechte Idee.
Ich hoffe, du bist mir wegen des "Diebstahls" nicht zu sehr böse.



[de-paelzer]

Hallo Hermann,

natürlich bin ich Dir nicht "böse". Wenn ich nicht gewollt hätte, dass sich jemand die Skizze zu Hilfe nimmt, dann hätte ich sie ja nicht eingestellt.

Wäre schön, wenn mehrere User etwas einstellen könnten / würden.

Gruß Carsten



[sunraiser]

SAUBER!

Woher hast Du denn die schwarzen Zurösenteile her?



[de-paelzer]

Hallo Heiko,

die Zurrösen hat mir ein Bekannter besorgt - schafft in der Inst bei den "Vaterlandsverteidigern".

Sie sollten aber auch in jedem gut sortiertem Eisenwarenladen zu bekommen sein.

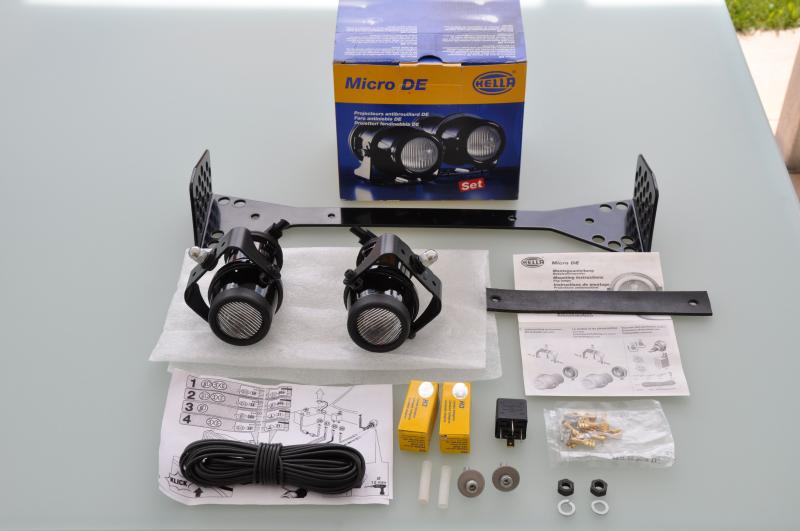

Apropos Bekommen; ich beabsichtige mir ein Satz Hella Micro DE an die Q zu schrauben. Bin hinsichtlich der Halterung aber noch auf der Suche.
In Gedanken bin ich bei dem Halter, der auf dem Bild zu erkennen ist.
Hat jemand einen Solchen und ggf. auch die Maße dafür?

Gruß Carsten



[palmstrollo]

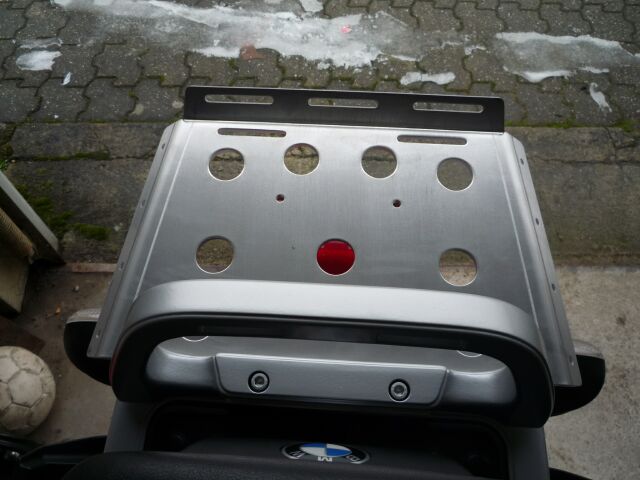

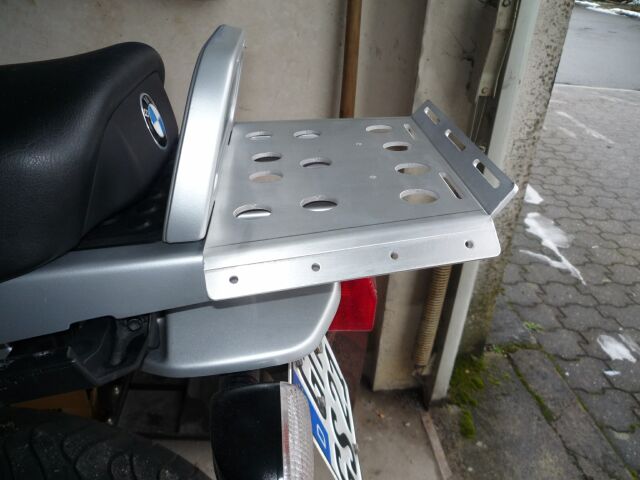

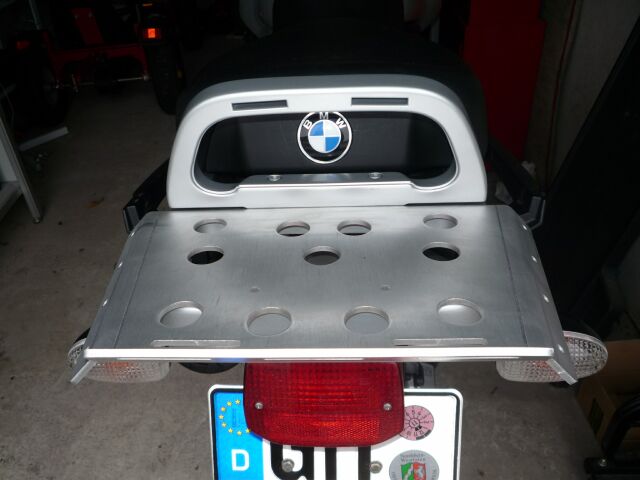

So, ich habe die "Gepäckbrücke à la paelzer" mal montiert. Schaut gut aus, ist stabil und wird mir bei meinen großen Touren sicher gute Dienste leisten.
Bei Montage mit Haltegriff, müssen noch 2 Löcher à 15mm für den Griff gebohrt werden.
Die beiden hinteren Befestigungsschrauben habe ich für's Foto und Probeliegen mal weggelassen....



[de-paelzer]

Saubere Arbeit

Da Du ja nun Bilder eingestellt hast, kann ich mich jetzt entspannt zurücklehnen .

Ich suche gerade noch einen Pulverbeschichter in der Nähe um das ganze noch etwas zu "veredeln".

Gruß Carsten



[Torfschiffer]

Moin,

macht n guten und soliden Eindruck!



[LoudpipeHerbie]

Hi

Trage mich auch seit Wochen mit dieser Idee und finde die hier gezeigte Umsetzung sehr gelungen. Ich persönlich werde aber ein bisserl mehr in die Breite gehen, weil mir die Gepäckrolle immer wieder vor die Blinker kommt.

Meine Fragen nun: Sind 4mm das Mindestmass oder könnte man ein noch dünneres Teil nehmen? Liegt das Aluteil direkt auf dem Originalträger oder ist da was dazwischen (Gummi, Klebeband)? Mussten längere Schrauben verbaut werden?

Danke für die Hinweise.



[de-paelzer]

Hallo LoudpipeHerbie,

Sind 4mm das Mindestmass oder könnte man ein noch dünneres Teil nehmen?

Sicher könnte man auch von den 4mm abweichen, für mich stellt dies jedoch einen sicheren Wert zwischen Stabilität und Funktionalität dar. Wenn z.B. eine Gepäckrolle aufgeschnallt wird, soll sie ja auch am Ziel noch da sein .

Liegt das Aluteil direkt auf dem Originalträger oder ist da was dazwischen (Gummi, Klebeband)?

Das bleibt Dir überlassen. Ich werde wohl einen dünnen Streifen Moosgummi unterlegen, um den Lack des Originalträgers zu schonen.

Mussten längere Schrauben verbaut werden?

Ja! Wenn Du die orig. Schrauben nach unten verfolgst, wirst Du feststellen, dass diese bei den Muttern nicht mehr viel Spielraum haben. Also um ca. 4-5mm längere Schrauben verwenden.

Ich hoffe Dir damit geholfen zu haben.

Gruß und einen guten Rutsch

Carsten



[LoudpipeHerbie]

Hallo Carsten

Besten Dank für die schnelle Antwort. Morgen gehts ans Werk!

Ebenfalls "guten Rutsch und ein gesegnetes 2010".



[de-paelzer]

Hallo,

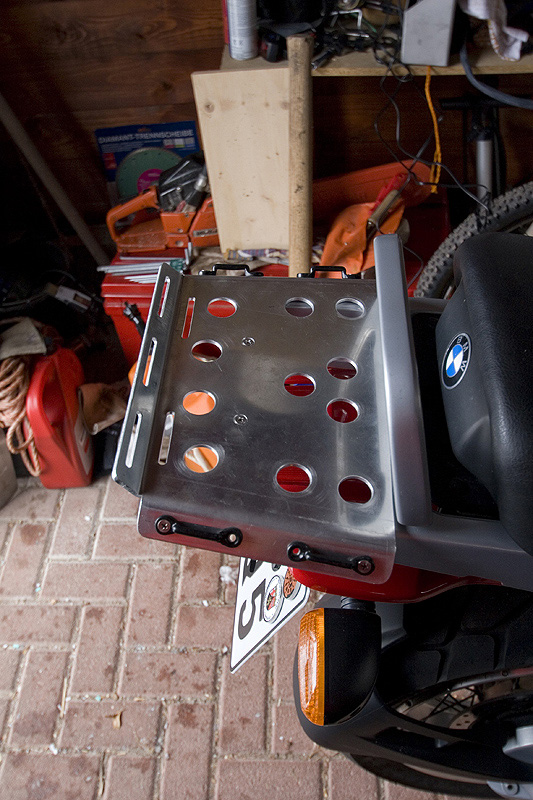

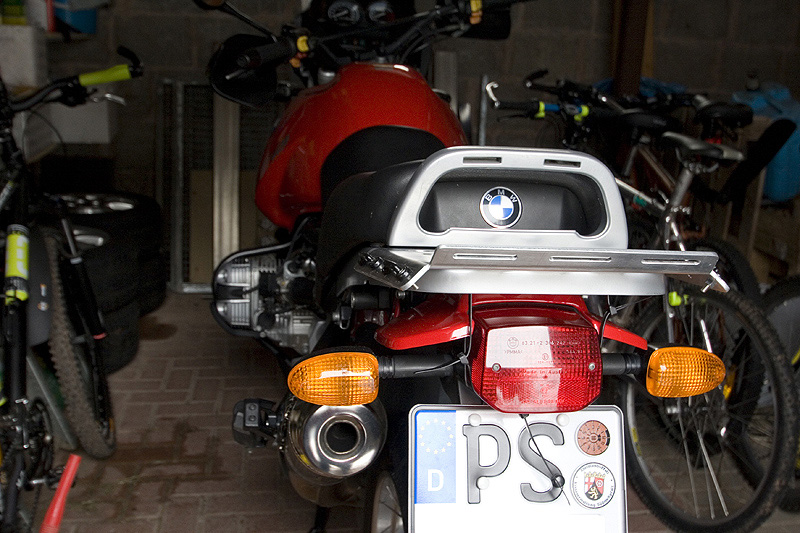

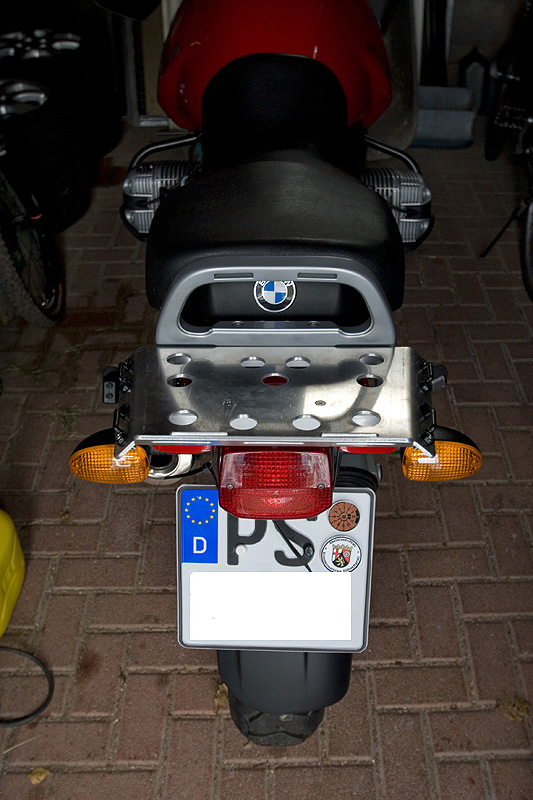

nun ist es fast geschafft, ich habe die Gepäckbrücke mal provisorisch montiert.
Eine Moosgummiunterlage werde ich wohl doch nicht verwenden, da die Verschraubung die Platte doch recht fest fixiert.

Nun bin ich noch auf der Suche nach einem guten Pulverbeschichter in der näheren Umgebung. Kennt
jemand zufällig die RAL - Nr., in der z.B. der Haltegriff lackiert ist?


Gruß Carsten



[Faktotum]

Sieht ganz gut aus !!!! Hier meine Lösung für die Zusatzscheinwerfer:

http://www.cnd-stephan.de/motorrad/bmw/03260d9cc31048276.html

Gruß Rainer
