Mäusekino an meiner Q

[Eaglebiker]

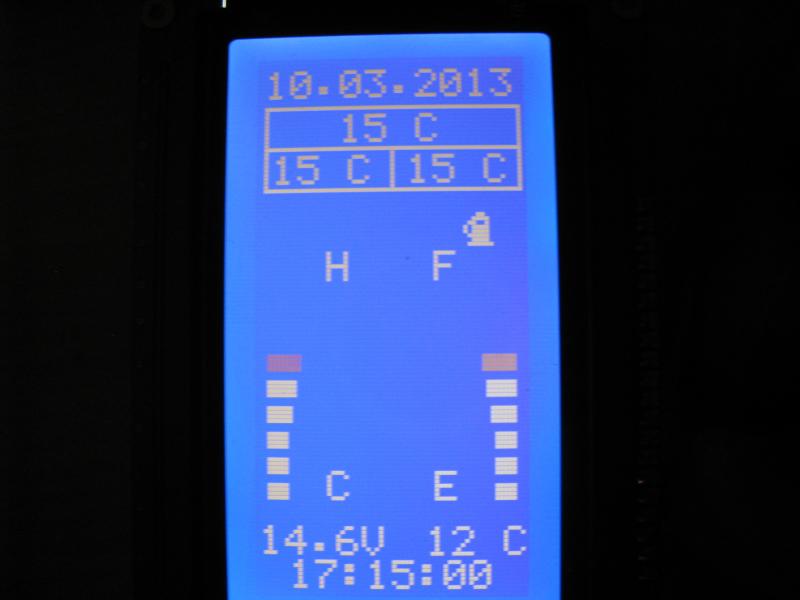

Hallo ich hab da mal was gebastelt
da mir mein altes FID nicht gefällt habe ich mir kurzerhand selber eins nach meinen bedürfnissen erstellt

jetzt warte ich nur noch auf gutes wetter zum einbauen

realisiert habe ich es mit einem Grafikdisplay und einem Atmega

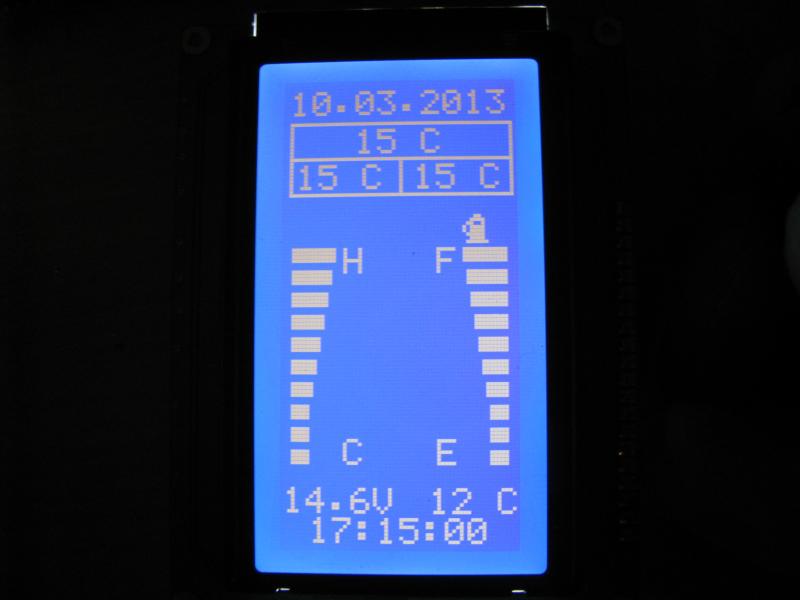

schaut aber einfach selber mal
derzeit ist es im Demomode

gruss



[lemmi+Q]

Mir gefällts.



[Eaglebiker]

Danke danke
kommen noch ein paar kleinigkeiten
halt ganganzeige und frostwarner

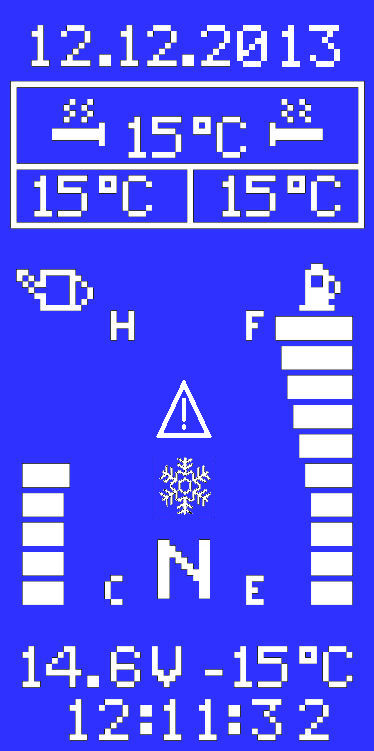

so solls mal aussehen



[Kaminski]

Glückwunsch, das ist doch mal eine tolle Idee.

Gruß

Jochen



[ChiemgauQtreiber]

Das sieht ja wirklich gut aus,
Toll gemacht, Respekt !!
da müssen wohl auch noch ein paar Sensoren für die Griffheizung rein, oder?

aber wozu brauchts 4 Temperaturen?
Außentemperatur + 2 x Griffheizung (?) und dann noch ??



[Mad Mex]

Bei Aussentemperaturen um die 3 Grad sind 4 x 3 = 12 schon echt hilfreich!

Saludos

P.S. Aber, gut gemacht und ich bin auf die Erklaerung gespannt!



[Eaglebiker]

Also wie schon richtig erkannt wurde sind die oberen Temperaturen für die Griffheizung
einmal die Soll temperatur und halt die ist teperatur die messung erfolgt nach dem Spannungsteilerprinzieb und den Temperatursensoren KTY81 110
Ja dann haben wir noch die Spannungsmessung und halt die Aussentemperatur bei einer Aussentemperatur von 3°C erscheint dann die schöne Schneeflocke im Display

Das warndreieck hat eine fehlerfunktion zb bei ausfall des Rücklichts oder halt bei Ausfall von einem der Temperatursensoren

ich denke mal das es wohl noch eine weile dauern wird bis ich wirklich mit dem einbau anfangen kann mom muss ich erstmal die Spannungsversorgung in den Griff bekommen hab schon 2 Atmels gegrillt :-(



[ElchQ]

Danke danke
kommen noch ein paar kleinigkeiten
halt ganganzeige und frostwarner
so solls mal aussehen

Wieviele Analog-Eingaenge hat denn Dein Atmel? Denke da gerade ueber folgende Zusatzinformationen nach:

1) Öltemperatur in Grad Celsius
2) Öldruck in Bar
3) Lambda-Wert einer Zusatz-Lambdasonde (nicht ganz unwichtig, da weiss man, wie der Motor laeuft)

Ich denke die Ist-Temperatur der Griffheizung muesste nicht angezeigt werden; evtl. reicht eine Ueberwachung mit Anzeige, falls
eine ausgefallen ist, oder sich abnormal verhaelt?

Ich habs nicht so mit programmieren, aber Elektronik bin ich fuer zu haben



[Foo'bar]

bei einer Aussentemperatur von 3°C erscheint dann die schöne Schneeflocke im Display

Wie willst Du die hoch aufgelöste Schneeflocke auf dieser Matrix so abbilden?



[Eaglebiker]

Na ja sie wird zwar nicht ganz so schön aber sie wird als schneeflocke zu erkennen sein
bin ja noch am tüfteln



[Foo'bar]

Bin gespannt, wie das Projekt ausgeht. Bin sehr interessiert.



[Tauchein]

[...] ich denke mal das es wohl noch eine weile dauern wird bis ich wirklich mit dem einbau anfangen kann mom muss ich erstmal die Spannungsversorgung in den Griff bekommen hab schon 2 Atmels gegrillt :-(

Wie bist du denn bis jetzt vorgegangen? Wenn ich das Datenblatt des ATmega8, bzw. ATmega88 richtig im Kopf habe, dann ist Umax = 5,5V.
Diese Spannung lässt sich am einfachsten mit einem Längstregler 7805 mit zusätzlichen 100nF Kerkos realisieren. Den gibt es für einen Ausgangsstrom im TO-220 Gehäuse an das man leicht einen Kühlkörper anbringen kann. Aber der µC und das Display plus Peripherie dürften zu viel Leistung nicht benötigen.

Elektronische Grüße...



[Eaglebiker]

hmm nen 7805 kommt nicht in Frage dadas KFZ Bordnetz nicht sauber genug für den Längstregler ist
da haben wir zb Spannungsschwankungen oder auch mal Spannungsspitzen von +- 100 - 200 v

Habe mittlerweile das Problem in den griff bekommen habs mit nen LM2940 gelöst das ist ein Lowdrop Spannungsregler
erste Tests verliefen positiv

Gruss Ralf

Ps wird zeit das es was Wärmer wird



[ElchQ]

Vergiss nicht die Spulen und Surpressor-Diode



[Tauchein]

Vergiss nicht die Spulen und Surpressor-Diode

Das ist gar nicht so schlecht. Die Drossel um die Spitzen zu sperren und die Suppressordiode gegen Masse. Davor einen Brückengleichrichter gegen die negativen Spannungsspitzen. Mit einer großen Induktivität und den C's baust du dir einen Tiefpass.

Mal was Anderes.... Ist am Generator (Lichtmaschine) nicht auch ein Längstregler verbaut?

Und nun zurück zum eigentlichen Thema: Die Idee mit dem Display find ich



[lemmi+Q]

Und wo kommt der Flux-Kompensator dran?



[Eaglebiker]

Die Spannungsversorgung Steht und hat auch schon den ersten Test hintersich gebracht
jetzt muss ich noch das andere alles fertig machen und einbauen
muss halt nur noch messen bezüglich der Öltemperatur

der Fluxkompensator kommt hier rein

BMW R1100 GS Topcase Eigenbau Zargesbox | eBay



[ElchQ]

Mal was Anderes.... Ist am Generator (Lichtmaschine) nicht auch ein Längstregler verbaut?

Und nun zurück zum eigentlichen Thema: Die Idee mit dem Display find ich

Lichtmaschine

Der Laderegler dort vergleicht die Lima-Spannung mit einer internen Referenz-Spannung und regelt dann das Erregerfeld nach...
Quasi Längsregler.... Ich hatte mal aus der Not herraus so einen Lima-REgler versucht durch ne eigene Schaltung zu ersetzten Ganz schoenes Kraftwerk so ne Lima Da kann es ganz schoen schwingen


Gruesse



[Loferer]

Super Idee....
erinnert mich ein bisschen an das KI an einer A-klasse.
Schön



[fliegenjens]

Respekt, ich verstehe zwar das Fachchinesisch nicht aber die Idee finde ich gut.

Da bin ich mal auf das Endeergebnis gespannt.

Die Frage nach dem Fluxkompensator lag mir auch in den Fingerspitzen.....
