Ölkühlerschutzgitter an R1150GS

[balu67]

Hallo Leute,

hab die SuFu schon aktiviert bin aber nicht fündig geworden.
Möchte das Ölkühlerschutzgitter selber bauen und montieren, was muss ich alles demontieren um so ein Gitter anzupassen und zu montieren.
Hat jemand zufällig ne Zeichnung von dem Gitter mit Maßangaben?

Lg

Thorsten



[palmstrollo]

...
Hat jemand zufällig ne Zeichnung von dem Gitter mit Maßangaben?

Lg

Thorsten

Das ist bei Gerd aber kein Zufall sondern eher Methode .
Hier findest du alles, was du brauchst (und noch viel mehr)



[balu67]

Hallo palmstrollo,

danke für die Info, das werd ich mir mal durchlesen und die Maße mal auf mein Gitter bringen.

Lg

Thorsten



[balu67]

Hallo,

hab mir das mal alles angesehn, aber irgendwie komm ich mit den Maßangaben nicht klar ist einwenig verworren, kann mir da jemand helfen?

[/URL][/IMG]


Thorsten



[balu67]

Hallo,

hab mir das mal alles angesehn, aber irgendwie komm ich mit den Maßangaben nicht klar ist einwenig verworren, kann mir da jemand helfen?

mist bekomm kein Bild geladen



[gerd_]

Hi
Nimm' den
http://www.powerboxer.de/rahmen-verkleidung/260-krschutzgitter-f11x0gs
gerd



[balu67]

Danke Gerd,

aber da sind die gleichen verwirrten Maße drauf, keine genaue bemaßung.

lg

Thorsten



[palmstrollo]

Danke Gerd,

aber da sind die gleichen verwirrten Maße drauf, keine genaue bemaßung.

lg

Thorsten

Hihi, ist ja auch der gleiche Link, wie von mir
Aber mal ehrlich: wenn du DAS verwirrend findest, solltest du das hantieren mit Gitter und Säge etc. lieber lassen.
Ich finde die Bemaßung selbstredend.

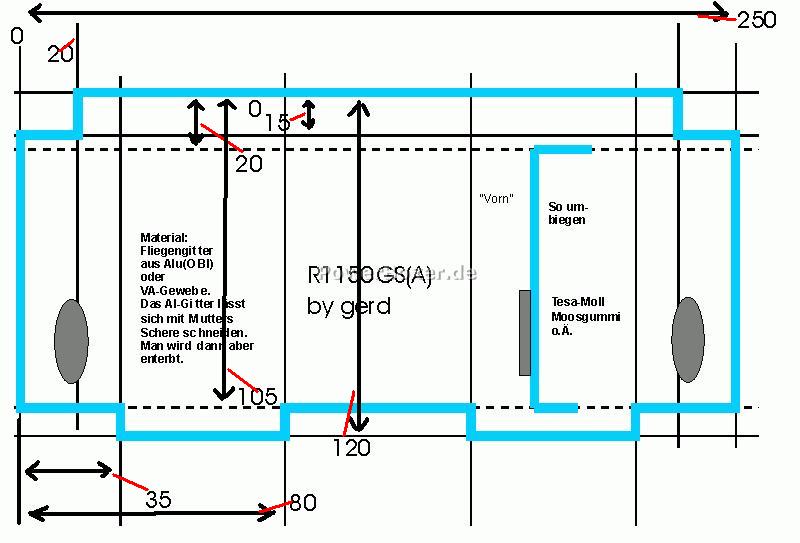

Edith sagt: häng mal ein noch komplizierteres Bild an, mit weiteren Pfeilen....
Ich hoffe, Gerd (Quelle: powerboxer; da aber "in schön") hat nix dagegen....



[balu67]

Sorry bin Handwerker, aber solch eine Bemaßung ist do nicht selbstredent?

Was zb. sollen die Zahlen 35 und 80? wofür?

oder die 105 und die 120?

Das es 250mm lang sein soll das kann man erkennen den Rest nicht



[palmstrollo]

ich habe das Bild oben noch ein wenig mit Pfeilen "vergewaltigt"...



[balu67]

Hey,

die vergewaltigung ist aber jetzt sehr übersichtlich, so kann ich mit der Bemaßung arbeiten.

Herzlichen Dank

lg
Thorsten



[balu67]

Soooooooooooooooo..........................
mit der neuen Zeichnung die plausiebel ist hab ich mal ein Gitter gefertigt und sieht gut aus für das erstemal mit der Zeichnung.

Nun muss ich die Tage mal mein Schnabel demontieren und sehn ob es passt.

Würde gerne Fotos einstellen, aber irgendwie klappt das bei mir momentan nicht.

Gruß

Thorsten



[palmstrollo]

...
Würde gerne Fotos einstellen, aber irgendwie klappt das bei mir momentan nicht....

Soll ich dir dazu auch eine bebilderte Anleitung erstellen?
Sorry, ich konnte nicht anders.



[balu67]

Bist ganzschön ein Klugscheißer was?

Aber wer es braucht.....................................................



[smeller001]

Ich habe mir nach der powerboxer Vorgabe ein Kühlergitter aus VA angefertigt.....


Für meine 1100er GS habe ich ein Gitter aus Alu angefertigt und matt-schwarz lackiert (kann man jederzeit nachlackieren)



[gerd_]

Hi
Die Bemassung entspricht nicht 100% dem was ich früher als Zeichnung in der Werkstatt abgeliefert habe, das gebe ich ja zu.
Was mich wundert ist aber, dass es etliche Nichthandwerker bereits geschafft haben nach dieser Skizze Gitter zuzuschneiden.
Vielleicht sollte ich ein AutoCAD-File einstellen damit man es in die Laserschneidmaschine übernehmen kann?
Die Alternative ist, die Zeichnung masstäblich so auszudrucken, dass das Objekt genau 250mm lang ist, sie dann auf's Gittermaterial zu nageln und dieses passend auzuschneiden
gerd



[balu67]

Da Ihr alle ja der Meinung seid das könne auch Nichthandwerker einfach enziffern,werde ich die Zeichnung mal bei uns im Büro abgeben und Horchen was da unsere Stahlfuzzies zusagen.

Ich konnte deine komische Anordnung der Zahlen nicht zuordnen, da ich so eine Zeichnung mit Maßangaben noch nie gesehn habe.

Thorsten



[gerd_]

Hi
Ja, zeig' denen aber gleichzeitig Dein Mopped und alle Bilder der Montageanleitung!
Die Skizze ist keine Konstruktionszeichnung für eine Fertigung. Und das nicht ganz unabsichtlich. Es gibt Firmen die so etwas als Grundlage nehmen um "günstige Angebote" machen zu können ohne eigenes Gehirnschmalz zu verwenden. Wir hatten da schon, sagen wir "auffällige" Detailfragen mit "bemerkenswerten" Mailadressen.
Nehmen wir mal an es fragt ein Herr Hirtlicka mit Mailadresse Hirtlicka(at)hotmail.li nach den bewussten Details die jenseits des Bedarfs eines Bastlers liegen. Sagen wir weiter, es gäbe eine Firma PLAGIAT-Handels Gmbh. Deren Geschäftsführer heisst zufällig Hirtlicka?
Wenn die Betroffenen wenigstens sagen würden: "Wir sehen eine Vermarktungsmöglichkeit. Wie schaut's aus?"
gerd



[m.a.d.]

Hallo Gerd,

der Rest in der Mitte hat aber 90mm, oder?

250 weniger (2x80) wären 90mm für die mittlere Aussparung.

Richtig?

Gruß
Andreas



[gerd_]

Hi
Nachdem es ein symetrisches Teil ist, hatte ich nur von einer Seite ein Kettenmass angegeben. Schneidet/misst man die Laschen von den beiden Enden her, dann ist das Mass "90" überflüssig.
Vielen muss danach auch unklar sein wei breit die obere Lasche ist. Da steht kein Mass!
Für die DIN-Fanatiker: Man zeichnet auch keine Seitenansicht IN den Aufriss
gerd
