Spannungsanzeige für die Kuh

[Eaglebiker]

Ich hab am letzten Wochenende auch mal wieder was Gebastelt
eine Spannungsanzeige für meine Kuh.

Habe diese Schaltung genommen
Enide! - LM3914 Battery Monitor

Anstelle der Bargraph anzeige habe ich mich für 10 LED´s entschieden
und ich muss sagen funzt Super
Rechts neben dem DZM habe ich noch einen Zigarettenanzünder eingebaut also ist nen Rauchermopped :-))
Habe auch die Hintergrundbeleuchtung meines FID in Blau geändert jetzt ist da alles stimmig Tacho Blau DZM Blau und FID Blau
also viel Spass beim Nachbauen

Gruss Ralf



[nobbe]

löcher bohren musste noch ein bissle üben

voltmeter gibts auch zu kauffen

MULTIFUNKTIONS-INSTRUMENT KOSO - Louis - Motorrad & Freizeit



[Eaglebiker]

ja nur mit dem Unterschied meins war Günstiger grade mal 5 eur und nen bisschen Löten
bei dem einen Loch bin ich mit dem Bohrer abgerutscht



[nobbe]

als tip : wenn du so eine reihe löcher bohrst : mache vorher ein schablone auf karton, die dann feste ankleben und mit dem kleinen dremel bohrer anbohren - danach erst grösser bohren..



[Eaglebiker]

Ja schablone war ja dar nur der blöde kleber hatte sich gelöst *grummel*
na ja werde es eh nochmal ändern aber erst im Winter



[AndiP]

Hallo,

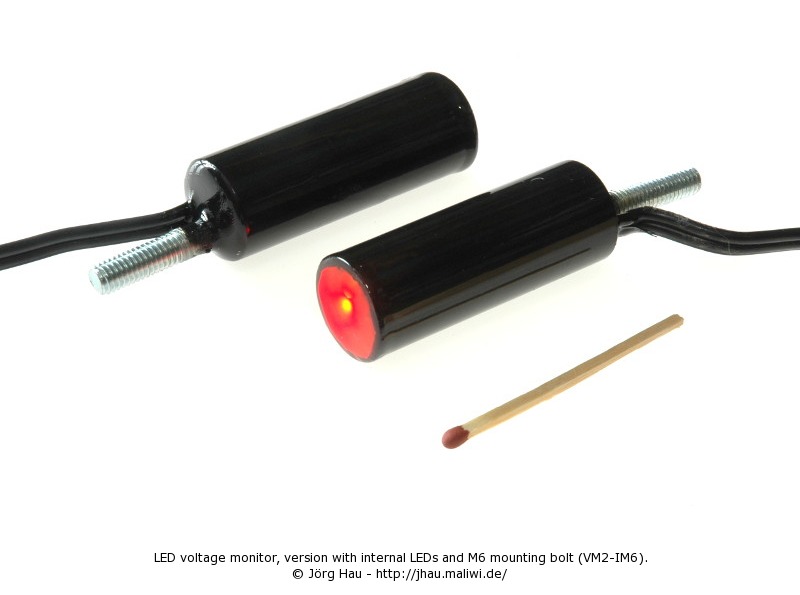

anstatt des Mäusekinos verwende ich etwas dezenteres:
Joergs Website: Artikel und Preise
Meldet sich nur, wenn Über- oder Unterspannung. Ansonsten will ich in Ruhe gelassen werden.



[Eaglebiker]

Hmm ich dachte hier geht es ums Basteln Fertigkaufen kann ich auch aber wo bleibt dann der Spass zumal diese sachen auch recht Teuer sind



[postmortal]

Da hast Du durchaus Recht!Klaus



[nobbe]

bei conrad gibts auch einen led voltmeter als bausatz Conrad LED-Kfz-Batterie-Anzeige Bausatz 12 V/DC im Conrad Online Shop | 197165



[Eaglebiker]

ja den hab ich auch schon gesehen aber wenn ich bedenke wie gross die Platine ist meine ist grade mal so gross wie der LM3914n also recht klein
und meinen bedürfnissen angepasst
rechen wir doch mal der Bausatz kostet beim Blauen klaus 14,95 dann kommen noch versandkosten dazu 5,95
hmm da gehe ich ich zu meinen Elektronikladen um die Ecke und besorge mir die teile da und habe nur 5 eur Kosten :-))
und hab Spass am basteln
ich persönlich kann den Bausätzen nix abgewinnen da sie mir zu Gross sind

Offtopic:

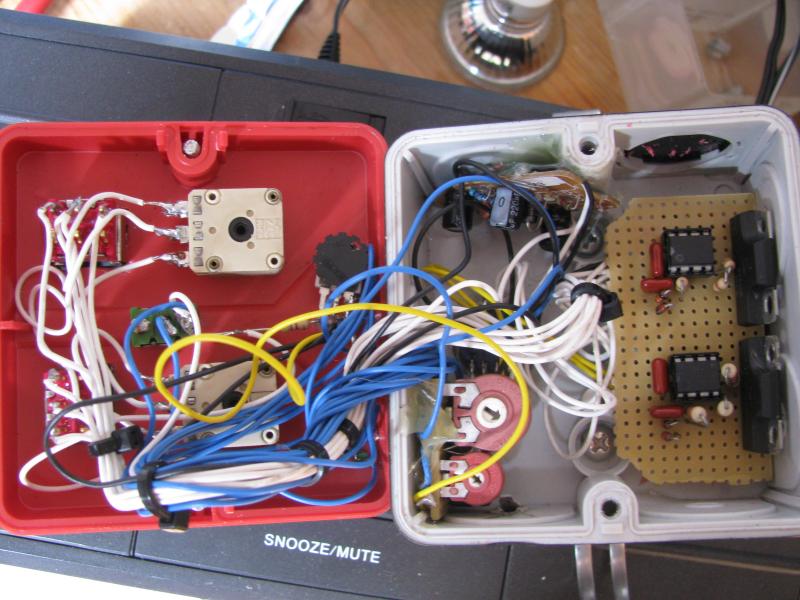

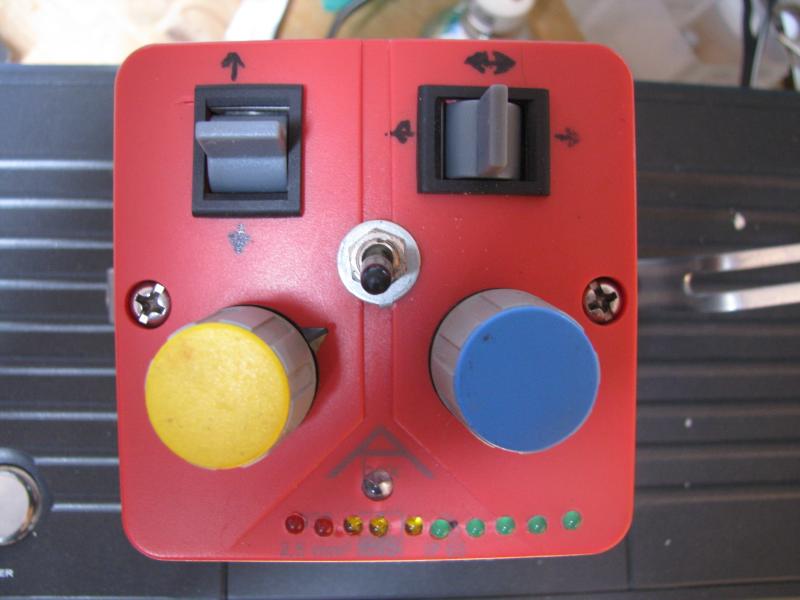

habe eine Steuerung für nen Remotehead für meinen Kamerakran gebaut da sind 4 Schalungen in einer verteilerdose drin die die maße 8x8 cm hat
darin sind eingebaut
Spannunganzeige Spannungsregler 5 V Motorsteuerung und eine PWM ansteuerung dann noch die Stellpotis und Schalter

hier mal ein Foto davon

Gruss Ralf



[Mike463]

Hallo,

habe seit 1,5 Jahren das Voltmeter von Conrad verbaut und bin bestens zufrieden damit bisher absolut Wasserdicht und zuverlässig für vergleichsweise wenig Geld.

G/ ruß,
Mike !!!
