Tripy 2 grand malheur mit USB Kabel

[Ralf851]

Hallo,
nach vergeblicher internet Recherche, kann mir hier jemand helfen?

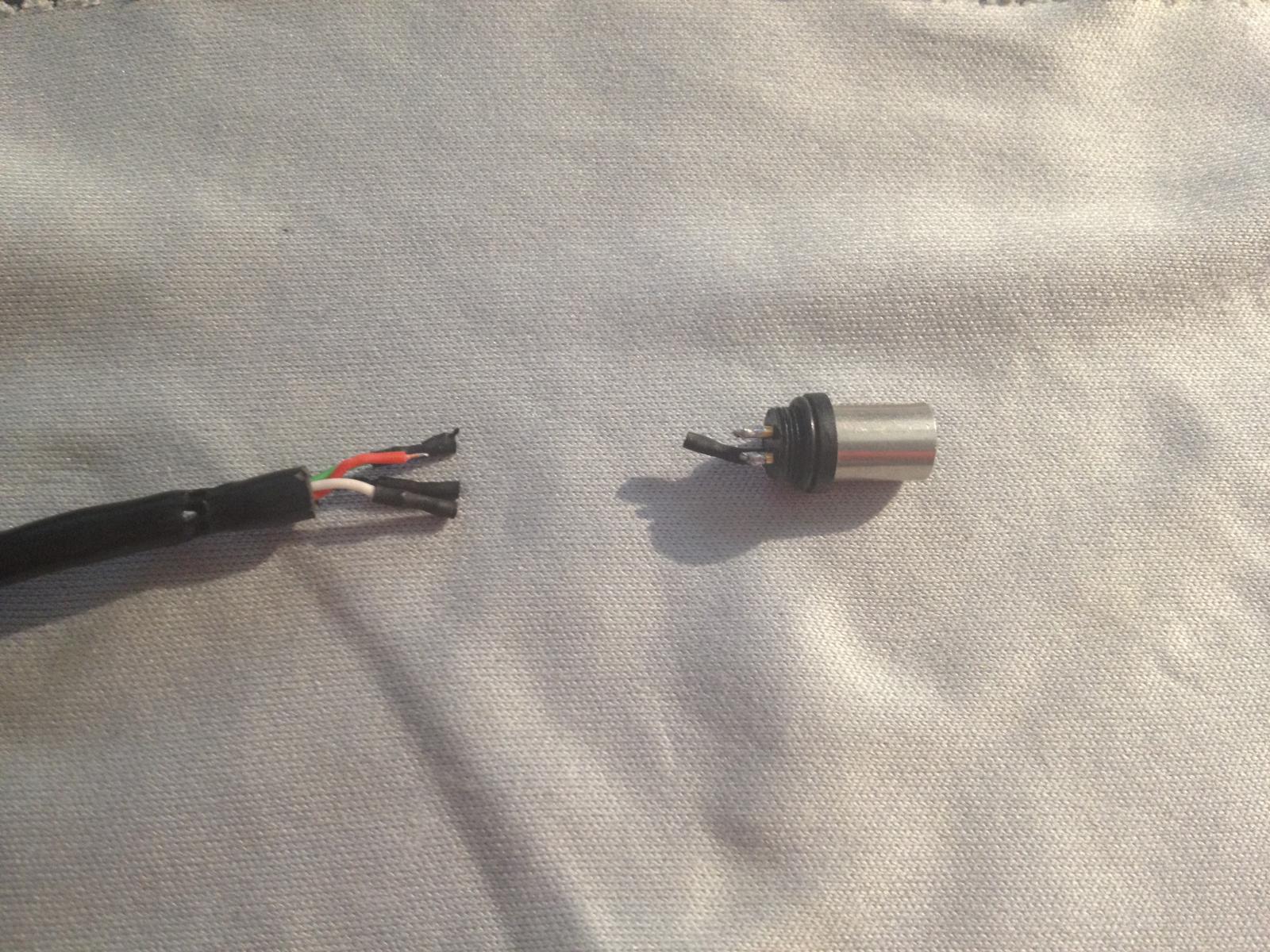

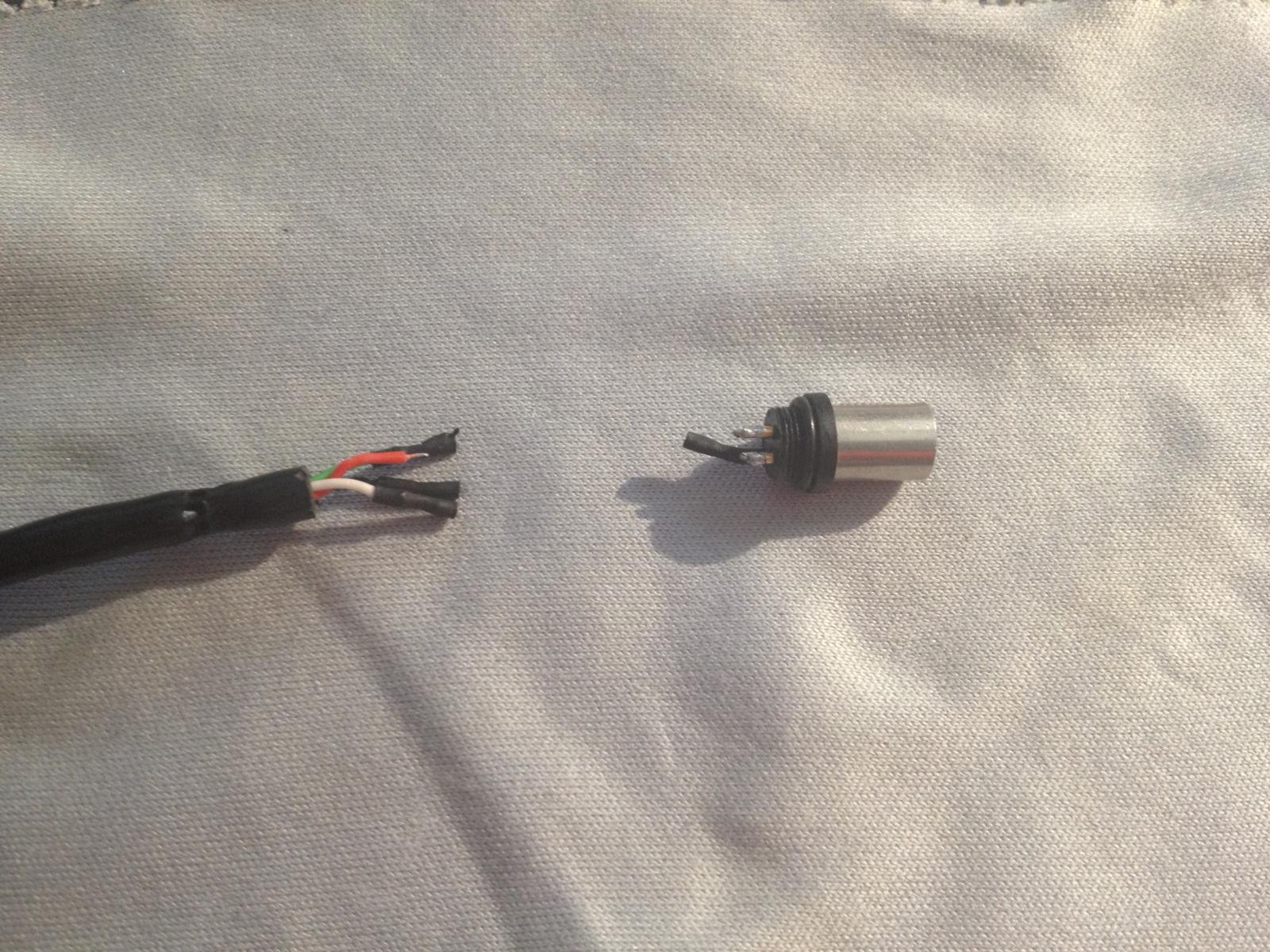

An meinem Tripy 2 USB Kabel ist die Verbindung zum Tripy also der Runde Stecker auseinander gegangen.
Nun kann ich 4 Kabel sehen weiss rot grün und schwarz. Nur welcher kommt an welchen Pol????
Anlöten kann ich das wieder selber nur sollte die Zuordnung Stimmen. Am silbernen Endstück stehen glücklicher weiße Zahlen 1-4.
Kennt jemand die Zuordnung bzw. kann mal an seinem Kabel nachsehen?
Wenn man die Mutter löst kann man die Kappe zurückschieben und die Kabel werden sichtbar.

Oh man das wäre toll

Gruß Ralf



[libertine]

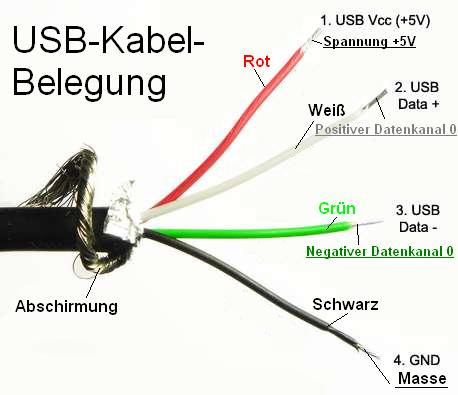

ist jetzt nicht produktspezifisch sondern allgemein



[Ralf851]

Mhm Danke,

aber ich bin mir ziemlich sicher dass das rote Kabel an 3 gehört. weil das ist das einzige Kabel an dem der Schrumpfschlauch am Stecker hängen geblieben ist.
Somit wäre die allgemeine Belegung schon mal raus.



[libertine]

Mhm Danke,

aber ich bin mir ziemlich sicher dass das rote Kabel an 3 gehört. weil das ist das einzige Kabel an dem der Schrumpfschlauch am Stecker hängen geblieben ist.
Somit wäre die allgemeine Belegung schon mal raus.
View attachment 123994

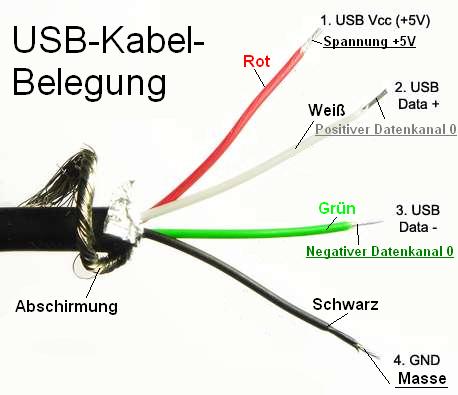

das was ich da geposted habe ist der USB standard...wenn sich der hersteller nicht dran hält kannst du eh nur mehr dort anfragen ...



[Hobbyfahrer]

Tripy hat einer Sonderbelegung und solltest du beim Hersteller erfragen



[libertine]

Tripy hat einer Sonderbelegung und solltest du beim Hersteller erfragen

ich liebe hersteller die proprietäre stecker verwenden ... gott behüte wenn man da ein einfaches mini oder mikro usb kabel verwenden könnt...



[KarliP]

ich liebe hersteller die proprietäre stecker verwenden ... gott behüte wenn man da ein einfaches mini oder mikro usb kabel verwenden könnt...

Tja, leider sind die "normalen" USB Stecker nicht wirklich wasserdicht... Und nachdem Tripy den Stecker am Gerät auch für die externe Stromversorgung nutzt, haben sie nicht die große Wahl. Ich kann schon verstehen warum sie diese Lösung gewählt haben.



[libertine]

Tja, leider sind die "normalen" USB Stecker nicht wirklich wasserdicht...

lol, ja klar...das sie die leute damit zwingen ihre kabel zu kaufen wenns kaputt anstatt ein mini oder mikro zu verwenden das jeder dabei hat hat damit sicher nix zu tun

und mein garmin mini usb kabel das beim zumo 220 dabei war hat 2 wochen dauerregen in skandinavien schadlos überstanden...am stecker kanns also nicht liegen



[Hobbyfahrer]

und mein garmin mini usb kabel das beim zumo 220 dabei war hat 2 wochen dauerregen in skandinavien schadlos überstanden...am stecker kanns also nicht liegen

dann hast Du damit Glück gehabt aber für einen Hersteller ist das ein No Go. Glücklich finde ich die Lösung auch nicht aber sie ist halt bombensicher und das Gerät ist aus der Rallyszene entstanden



[libertine]

dann hast Du damit Glück gehabt aber für einen Hersteller ist das ein No Go.

natürlich ... ich hab glück gehabt ... die hunderttausenden zumos die garmin mit mini usb steckern verkauft verrecken der reihe nach im regen, nicht ?

Glücklich finde ich die Lösung auch nicht aber sie ist halt bombensicher und das Gerät ist aus der Rallyszene entstanden

süß...wie schon gesagt...man soll nicht alles glauben was einem von der werbung vorgekaut wird.
ganz abgesehen davon...nur weil ein anderer stecker verwendet wird ist das noch lang kein grund die belegung zu ändern.



[KarliP]

natürlich ... ich hab glück gehabt ... die hunderttausenden zumos die garmin mit mini usb steckern verkauft verrecken der reihe nach im regen, nicht?

Die zumos werden doch mit einer Halterung mit Kontakten am Motorrad befestigt?!? Die USB Buchse ist doch per Gummistöpsel wasserdicht verschlossen. Zumindest beim N5 ist das so. Die USB Buchsen werden doch während der Fahrt nicht benutzt, oder?

Und ob in Europa hunderttausende Zumos verkauft wurden wage ich doch zu bezweifeln.

Und es ist eine Tatsache, dass das Tripy aus dem Rallysport kommt. Zumindest wird es bei der Dakar standardmäßig von den Begleitfahrzeugen verwendet. Und Sand kommt überall rein, auch in einen USB Stecker...



[Eckart]

Die zumos

sind alle anders und gerade das Zumo 220 ist das Low-End-Gerät, das nicht mit all den Attributen der teureren Geräte aufwartet. Dazu gehört hier eben auch die Art der Stromversorgung.

"What you pay is what you get"

Unter problematischen Umständen kann man den Gummistöpsel in der USB-Buchse lassen und auf Akku fahren.

Eckart



[KarliP]

sind alle anders und gerade das Zumo 220 ist das Low-End-Gerät, das nicht mit all den Attributen der teureren Geräte aufwartet. Dazu gehört hier eben auch die Art der Stromversorgung.

Ah, wieder was gelernt. Ich kenne halt nur die "High-End" Geräte...



[libertine]

sind alle anders und gerade das Zumo 220 ist das Low-End-Gerät, das nicht mit all den Attributen der teureren Geräte aufwartet. Dazu gehört hier eben auch die Art der Stromversorgung.

"What you pay is what you get"

Unter problematischen Umständen kann man den Gummistöpsel in der USB-Buchse lassen und auf Akku fahren.

Eckart

auch das kann das ding ab...der gummiverschluß des mini usb ports am zumo hat sich bei mir schon vor 2 jahren verabschiedet, trotzdem funktioniert das ding noch einwandfrei trotz einsatz bei jedem wetter.

"What you pay is what you get"

im fall des tripy dann für einen proprietären stecker den du nur vom hersteller bekommst und der sich nicht mal irgendwie an standards hält ...



[Gast 23485]

Hallo!

manchmal hilft nur experimentieren:

wenn du plus (+ rot) hast, brauchst du zunächst mal die Masse (- schwarz), ist häufig auch mehr oder weniger direkt mit der Kabel/Stecker-Abschirmung und dem Gehäuse verbunden - ausmessen mit Ohmmeter.

Dann musst du (experimentell) ermitteln, was noch D+ und D- ist, - einfach mal anlöten und schauen ob es läuft - da kann kaum etwas kaputt gehen. Wenn es nicht geht - D+ und D- tauschen.

Wir Elektroniker machen aber nichts ohne guten Grund (GND).

Gruss, Gunter



[bmwr900]

So Leute, ich kann hier mal die USB Kabelbelegung vom Tripy Kabel mitteilen. Den Stecker bekommt man im Elektronikhandel oder bei Ebay: Binder 4 Pol Stecker Serie 711 M9. Die Leitungen sind im Gegenuhrzeigersinn durchnummeriert, beginnend rechts neben der Nase. 1 ist GND, 2 ist +Data, 3 ist +5V (wie schon oben gesagt) und 4 ist -Data. Wie im letzten Beitrag gesagt, kann für die Data-Leitung auch problemlos ausprobieren, was korrekt ist.

Gruß, Franz



[Hobbyfahrer]

Ob Ralf nach über 5 Jahren immer noch an der Belegung arbeitet?

Hm :-)



[bmwr900]

Das vielleicht nicht. Aber wenn ich die Steckerbelegung noch mal brauche, weiß ich wo es steht.
