R 1250 GS Grundriss - Bitte um Unterstützung

[der_inschinoer]

Liebe GSler,

ich plane derzeit den Bau eines Wohnmobils. Darin möchte ich in der über eine Ladebordwand zugänglichen Heckgarage meine R 1250 GS mitnehmen. Für die genaue Planung benötige ich die Geometrie im Grundriss. Seitenansichten gibt es zur Genüge. Leider konnte ich im Netz weder ein Foto senkrecht von oben noch einen Grundriss bzw. eine Silhoutte finden. Ich habe auch keine Möglichkeit, das Motorrad soweit von oben zu fotografieren, dass es keine nennenswerten Verzerrungen gibt. Daher meine Frage, ob jemand hier eine Zeichnung oder ein solches Bild hat? Es muss auch nicht maßstäblich sein, da ich das für den Entwurf ohnehin anpassen muß. Vielen Dank für Eure Unterstützung! Grüße Markus​



[Hobbyfahrer]

Hilft dir das eventuell irgendwie weiter?



[Pjotr]

Liebe GSler,

Für die genaue Planung benötige ich die Geometrie im Grundriss.....​

....suche ich auch inclusive der Maße insbesondere der Breite von Motor und Tank......



[Tiger1050]

Du hast doch eine GS, dann nehme ein Meterstab und gehe Messen



[Pjotr]

Jaaaaaa, aber ne 850er....



[Tiger1050]

Wenn du möchtest gehe ich mal raus und Messe, habe aber nur eine GS und keine GS A

Ich habe es auf den Themenstarter bezogen.



[der_brauni]

Die groben Maße (L"B*H) gibt es im Netz. Vielleicht hilft ja auch eine freundliche Anfrage beim Freundlichen oder beim Hersteller himself. Oder zum Freundlichen gehen und selber nachmessen oder die Kollegen hier fragen (siehe Vorposter)

Gruß Thomas



[planbeh]

Im COC-Papier steht doch alles.



[Hobbyfahrer]

Im COC-Papier steht doch alles.

Da stehen "nur" die Hauptmaße.

R 1250 GSA:
COC R1250GS 2021

R 1250 GS
COC R1250GS 2021



[Tiger1050]

Also komme gerade aus der Garage.

Breite des Motors mit Wunderl.78 cm.
Lenker 100 cm.
Fahrer Fußrasten 55 cm.
Höhe der Scheibe org. wenn sie unten ist und moped auf den Räder steht 145 cm.
Länge von Rad bis Nummernschild 219 cm.

Wenn noch fragen einfach fragen



[der_inschinoer]

Hilft dir das eventuell irgendwie weiter?

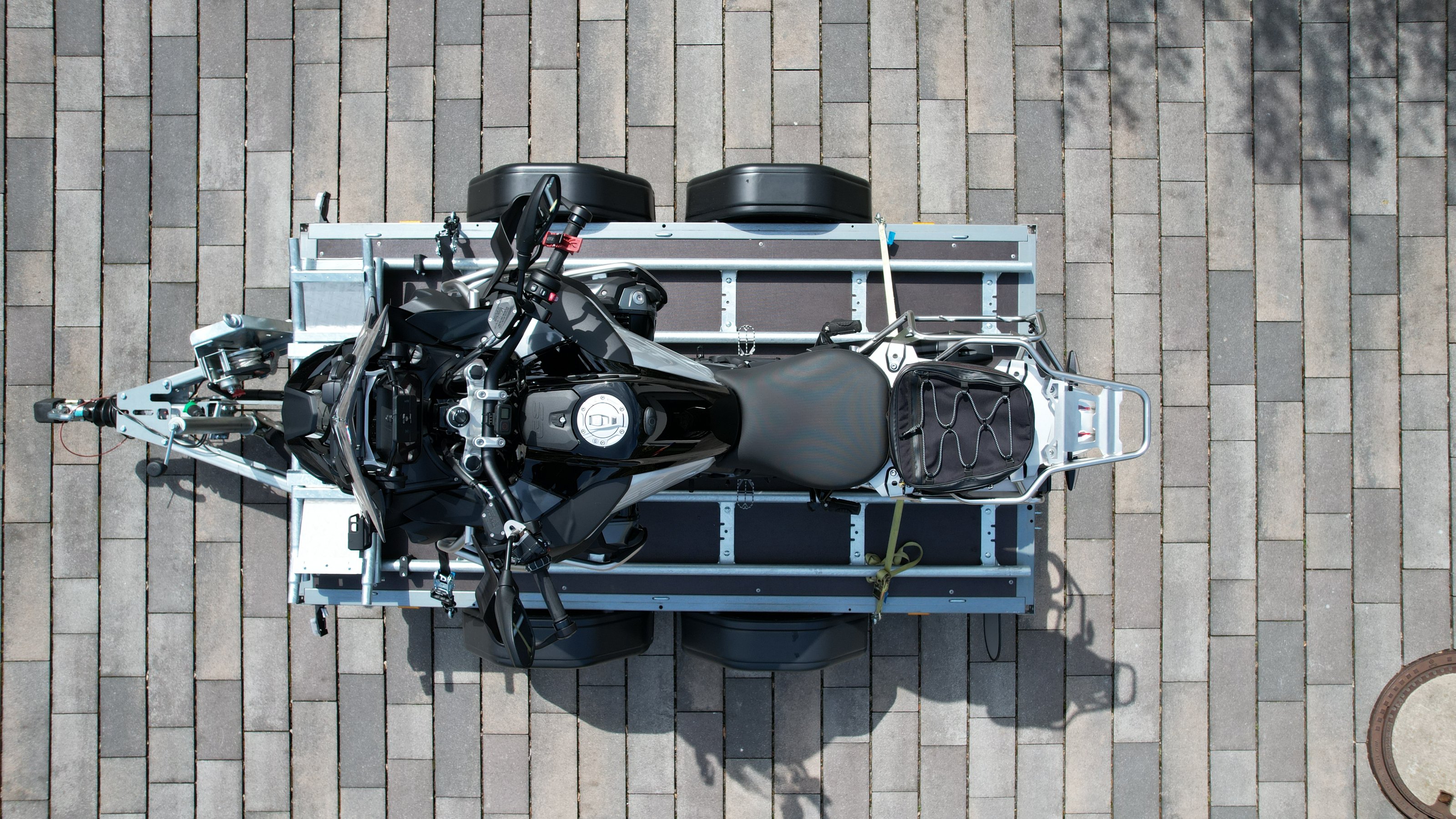

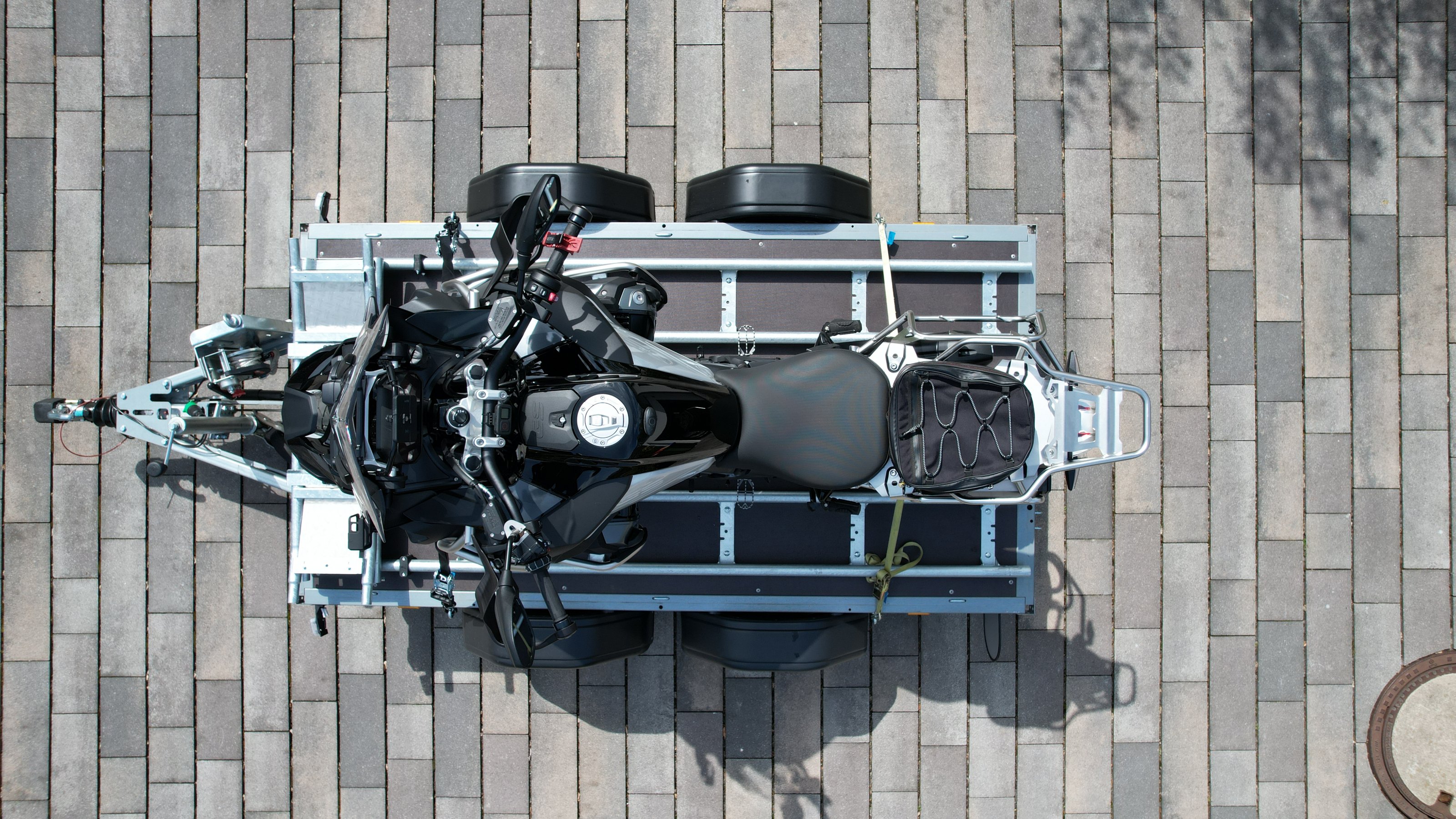

Anhang anzeigen 416303

Das ist perfekt. Vielen Dank!



[Hobbyfahrer]

Das ist perfekt. Vielen Dank!

Wenn du weitere Ansichten von Oben (auch ohne Anhänger) brauchst, melde dich, dann mache ich dir welche am Dienstag.



[langer-rudi]

Liebe GSler,

ich plane derzeit den Bau eines Wohnmobils. Darin möchte ich in der über eine Ladebordwand zugänglichen Heckgarage meine R 1250 GS mitnehmen. Für die genaue Planung benötige ich die Geometrie im Grundriss. Seitenansichten gibt es zur Genüge. Leider konnte ich im Netz weder ein Foto senkrecht von oben noch einen Grundriss bzw. eine Silhoutte finden. Ich habe auch keine Möglichkeit, das Motorrad soweit von oben zu fotografieren, dass es keine nennenswerten Verzerrungen gibt. Daher meine Frage, ob jemand hier eine Zeichnung oder ein solches Bild hat? Es muss auch nicht maßstäblich sein, da ich das für den Entwurf ohnehin anpassen muß. Vielen Dank für Eure Unterstützung! Grüße Markus​

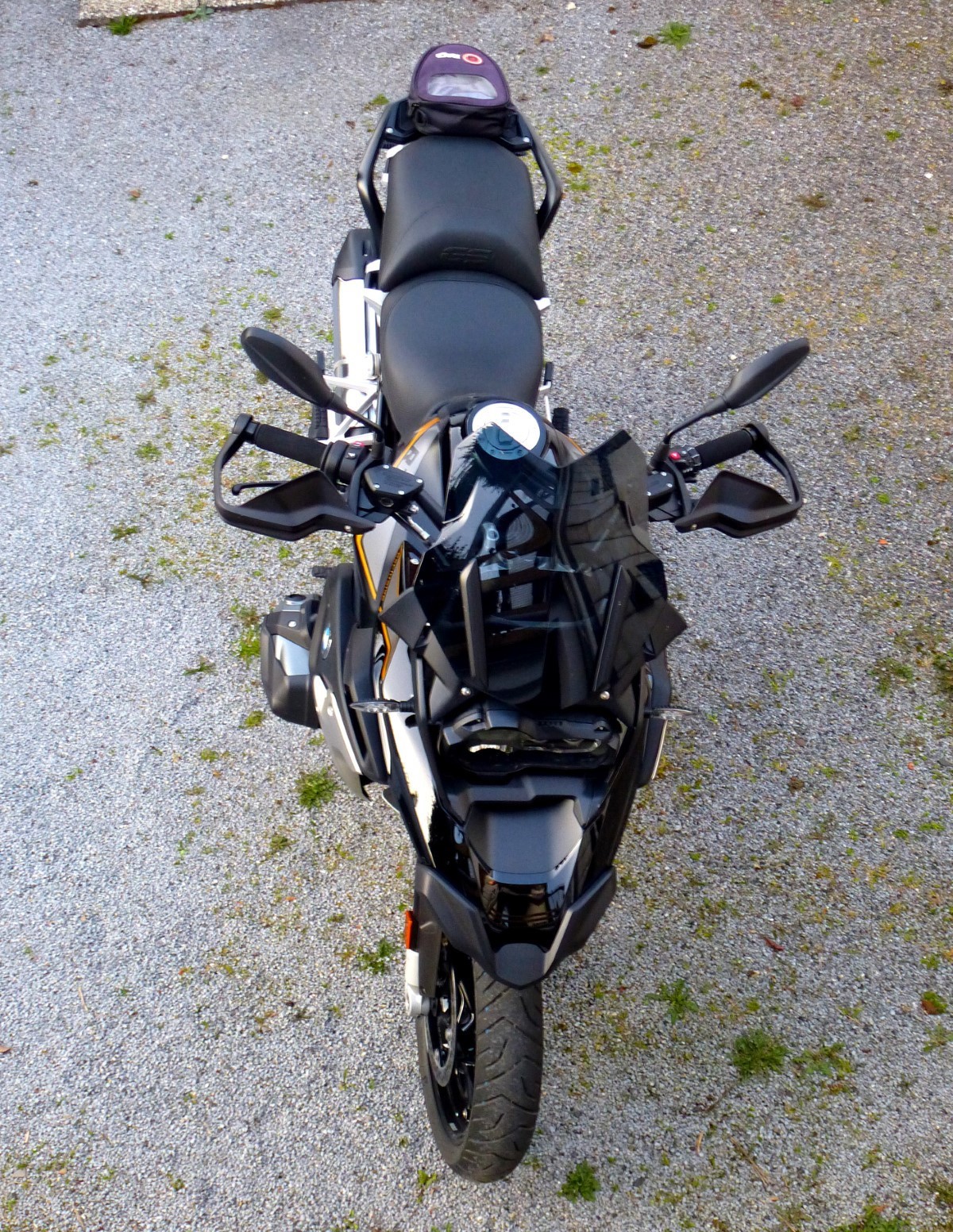

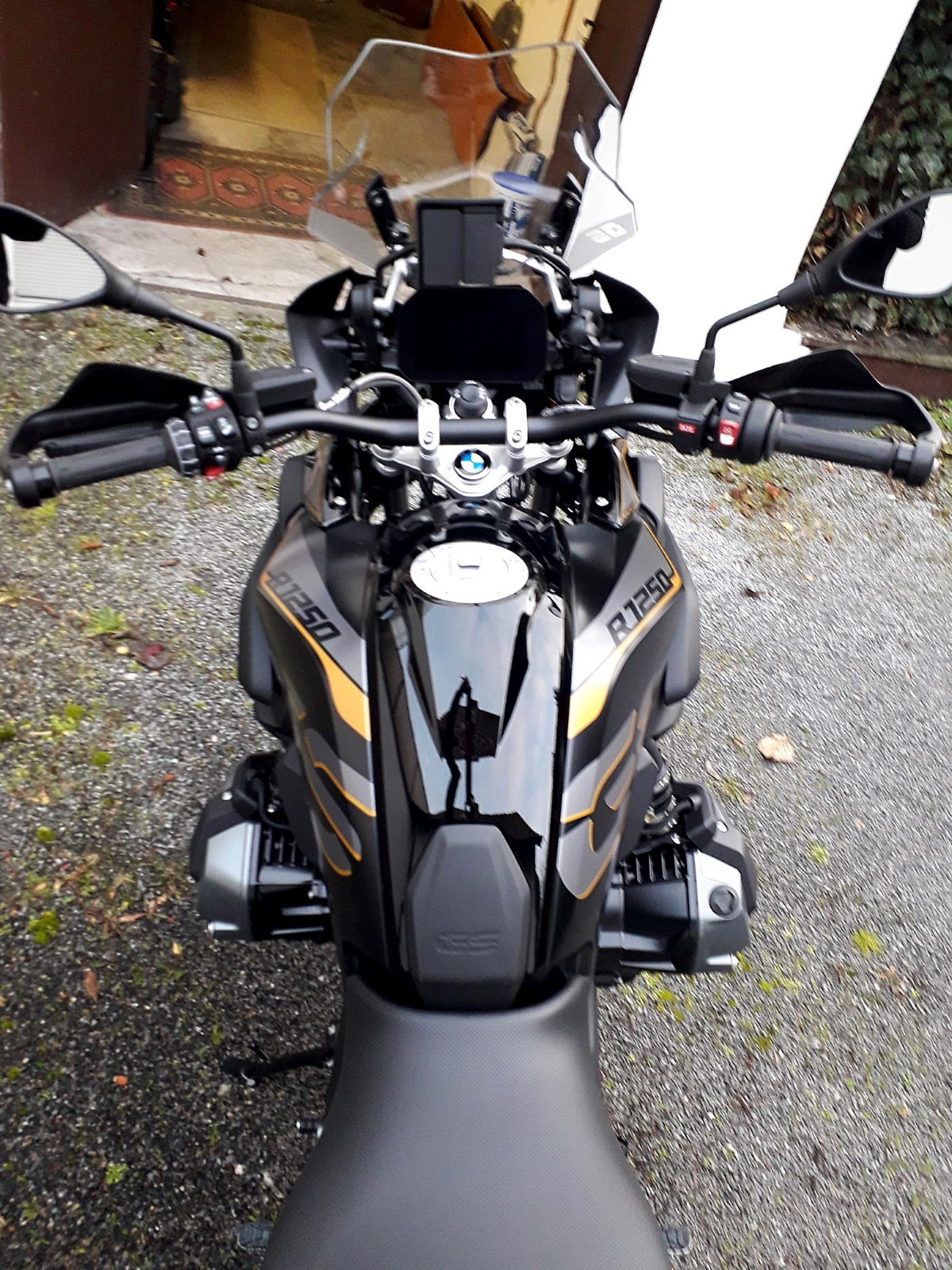

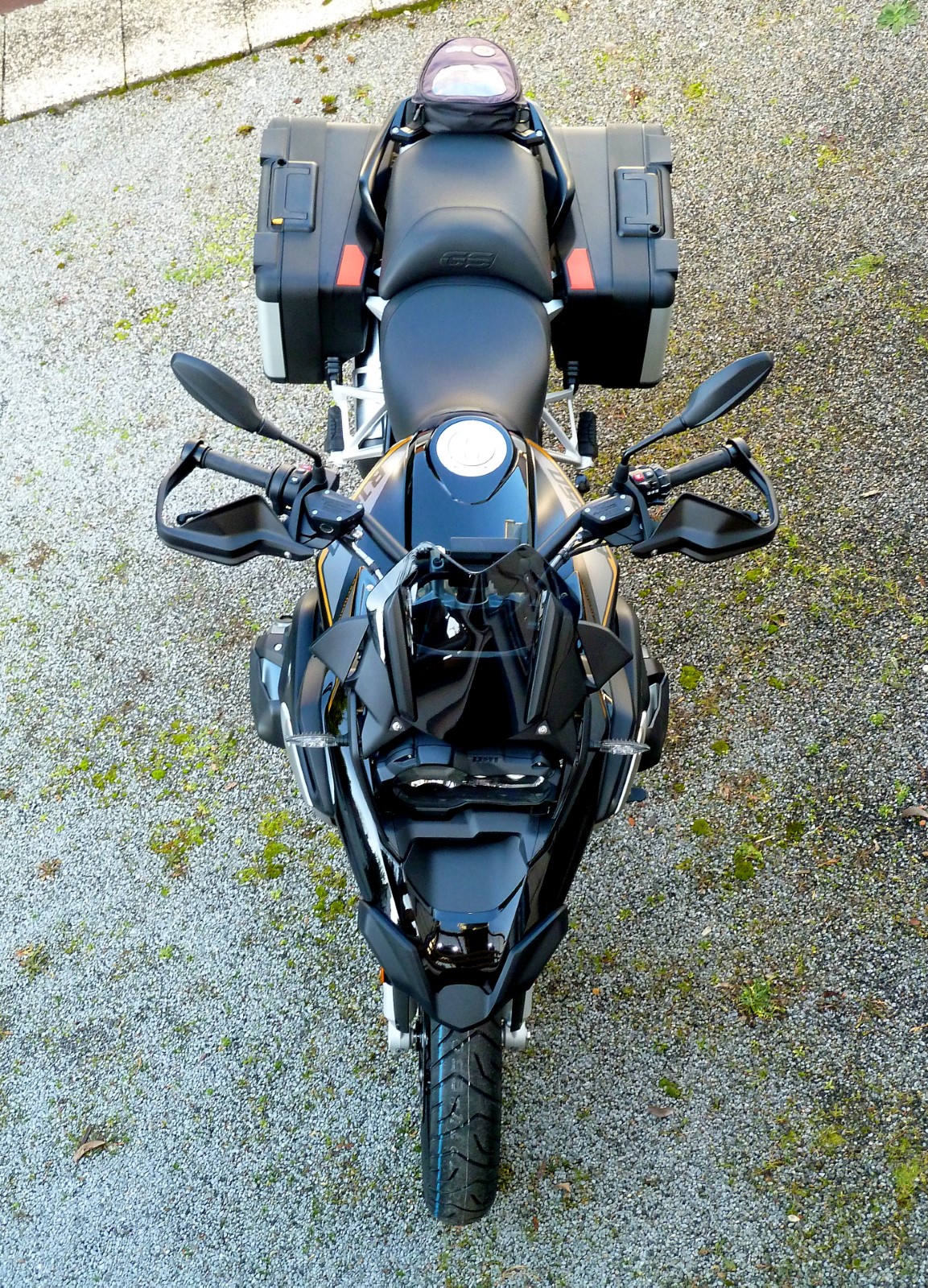

Ich habe diese gespeichert, vielleicht hilft's ja...



[Brauny]

Anhand von Fotos rund ums Motorrad, sollte man doch heute mit Software ein 3D Modell erzeugen können. Beispiel dafür gibt es im Netz viele, die einen Umsonst, oder gekauft, viele aber auch für 30 Tage zum Ausprobieren.
Gruß Brauny



[Espaceo]

Mit Wippe 230cm, Höhe 145, Breite 110cm... passt



[Gast 42492]

Hilft dir das eventuell irgendwie weiter?

Anhang anzeigen 416303

Ist doch schon ein ganz schönes "Monster", so eine GSA.



[der_brauni]

War ein Versehen



[langer-rudi]

@der_brauni
Bist Du evtl. im falschen Thema gelandet?



[Pjotr]

Wenn noch fragen einfach fragen

.....traumhaft wenn du dazu kommst wäre noch die Breite des Tanks interessant.



[Pjotr]

Also komme gerade aus der Garage.

Breite des Motors mit Wunderl. ????78 cm.

???? Hast du Protektoren oder Bügel ?

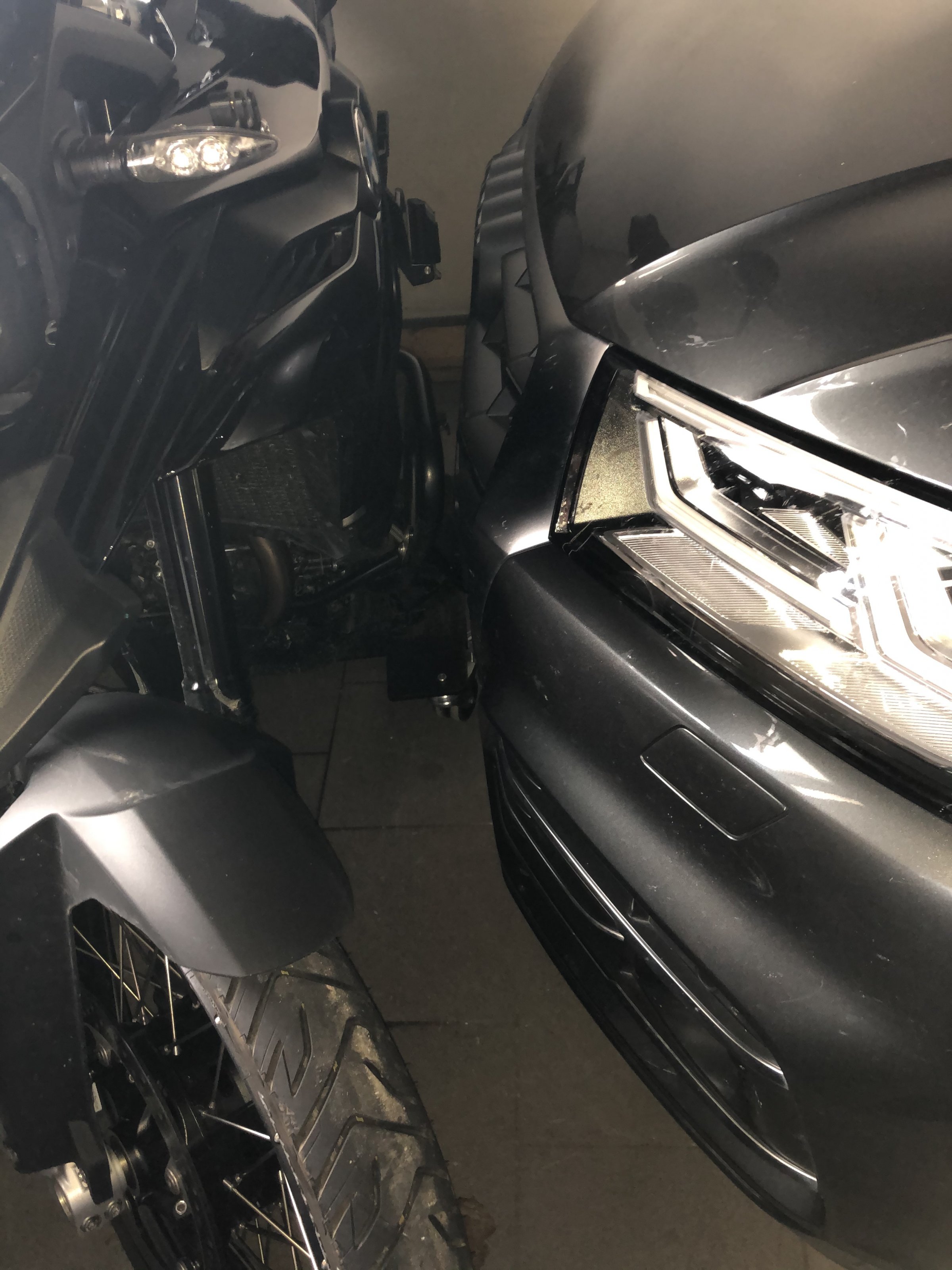

Warum frag ich das alles ? Bei mir in der Garage geht es SEHR eng zu und ich hab keine Alternative.

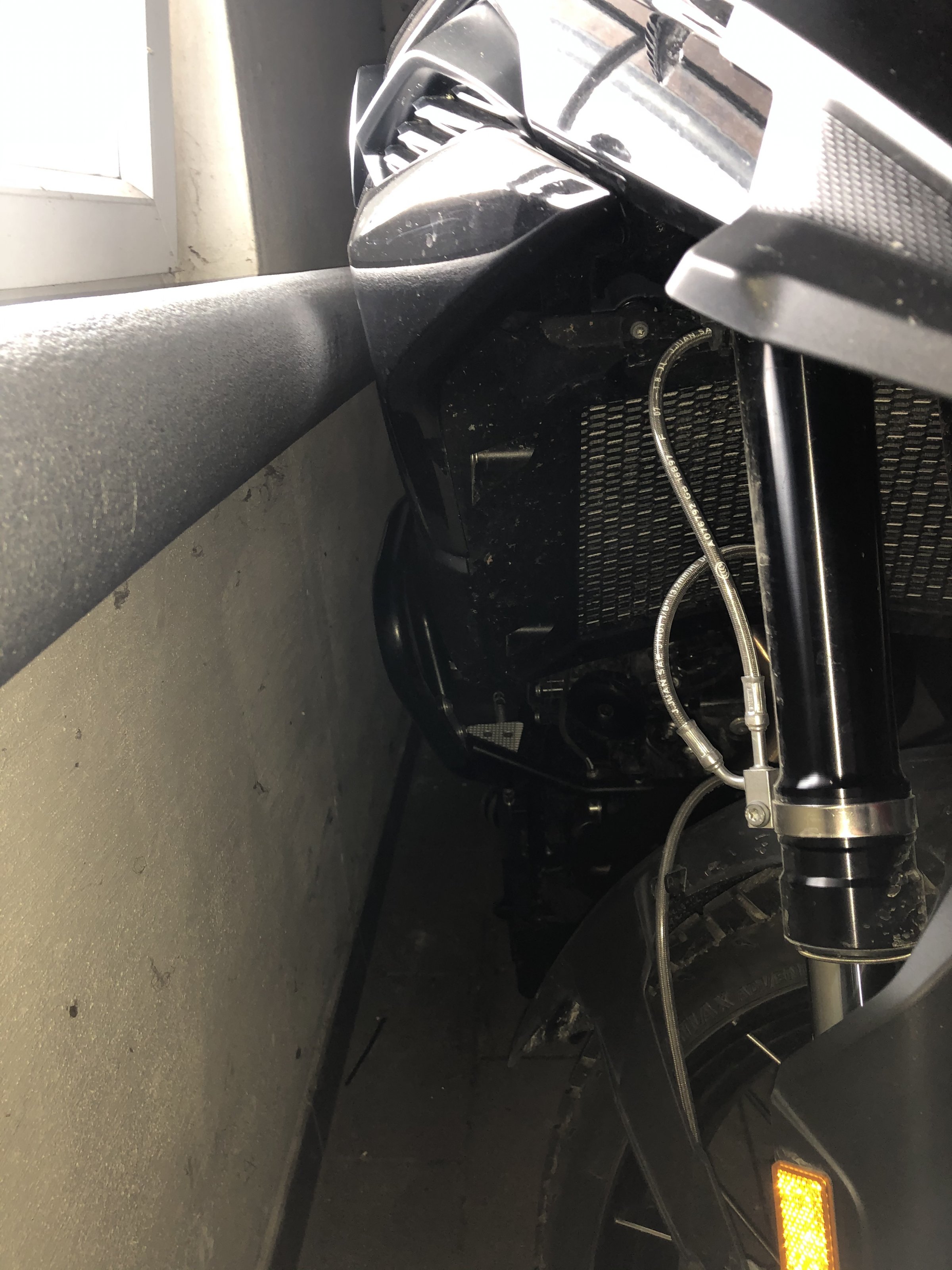

Hinter dem Schaumstoff links verbirgt sich ne Fensterbank.

Das Auto kann ich nicht weiter zurück fahren, sonst geht das Tor nicht mehr zu.
