Verkabelung Blinker/Bremse bei der R1250GS Bj.2023

[olfisch]

Moin in die Runde,

Bei meiner GS habe ich hinten die KombiBlinker/Bremslicht.
In dem Anschluss sind vier Kabel
1. Braun
2. Grau
3. Blau
4. Gelb

Das müssten laut Vorgabe die Anschlüsse sein……für

• + Blinker
• + Schusslicht
• + Bremse
• - Allgemein

Kann mir hier jemand bitte die Zuordnung verraten.

Danke und Gruß
olfisch



[AlpenoStrand]

Kabelfarbe	Funktion	Beschreibung
Braun	Masse (-)	Gemeinsame Masse für alle Funktionen
Grau	Rücklicht (+)	Wird bei eingeschaltetem Licht geführt (geringe Leuchtkraft)
Blau	Bremslicht (+)	Wird bei Bremsbetätigung geführt (höhere Leuchtkraft)
Gelb	Blinker (+)	Wird im Blinkertakt geführt – je nach Seite links oder rechts



[Parantapa]

Wieso willst du das wissen?



[olfisch]

Ich tausche den original BlinkerBremlicht gegen Rhombus S DF von Kellermann aus und da brauche ich die Zuordnung der Kabel



[MAD_TB]

Hallo olfisch,
ich muss mal hier was richtig stellen, bevor da wieder ne Menge komischer Input kommt.
Richtig ist, dass lediglich drei der vier Leitungen genutzt werden.
Die Idee mit: Masse, Blinker, Bremse, CruisingLight hatte ich auch.. stimmt leider nicht.
Ich habe die Signale mal ausgemessen (Osci) um einen Blinkeradapter zu bauen damit beim Blinken und gleichzeitigem Bremsen sich die Signale nicht überschneiden.

Richtig ist:
1te Ltg.: Masse (-)
2te Ltg.: Blinker
3te Ltg.:
4.8 V mit 200Hz bei Cruising Light
5.1 V mit 0 Hz (Dauersignal) bei Bremslicht
4te Ltg. ausser Funktion.

Also:
ein direktes "anklemmen" einer anderen Brems-/Rückleuchte funzt nicht!
Blinker: kann man machen (ja funzt)
Ich kann dir bei Bedarf noch mal die vier Leitungen raussuchen (also Reihenfolge 1...4)
VG



[MichaelBC]

Blinker update hinten Bj. 2021



[MAD_TB]

Hallo olfisch,

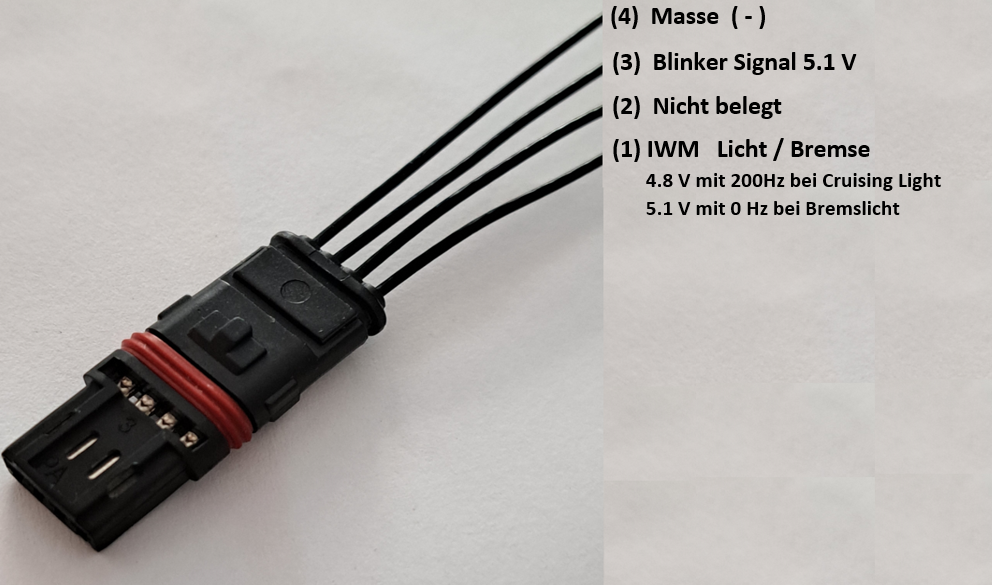

habe nochmal die Pinbelegung nachgeschaut... bitte beachte bei der Verwendung anderer Blinker/Leuchten: die Ansteuerung von Brems-/Rücklicht erfolgt per Impulsweitenmodulation auf einer gemeinsamen Leitung!
BMW nutzt ja für die Blinker diese 4pol Stecker :

VG



[MichaelBC]

Die Klemmenbezeichnungen stimmen nicht. 1 ist Masse und 4 ist Licht.



[orti]

Kellermann Atto 3in1 haben im Tausch mit den Originalen Multifunktionsblinkern an einer R18 nicht funktioniert.Kann bei der GS anders sein, glaube ich aber erstmal nicht.
Es wird unter anderem ein PWM Signal verwendet.
