Adernfarbe Kabel zur Navigatorvorbereitung R1300gs

[Volgie]

Hallo, wer kann helfen? Ich möchte mein Garmi XT mit Touratechhalterung an die R1300gs umbauen. Dazu würde ich das vorhandene Kabel verwenden und einfach abschneiden und anlöten. Welche Farben sind plus und minus.

Ich möchte kein Adapterkabel kaufen

Danke für die Hilfe



[Murphy1959]

sprichst du vom Kabel an der BMW oder am Garmin?

Bei BMW ist der Pluspol am Navianschlußkabel rot.
Willst du das Kabel der Navivorbereitung abschneiden?

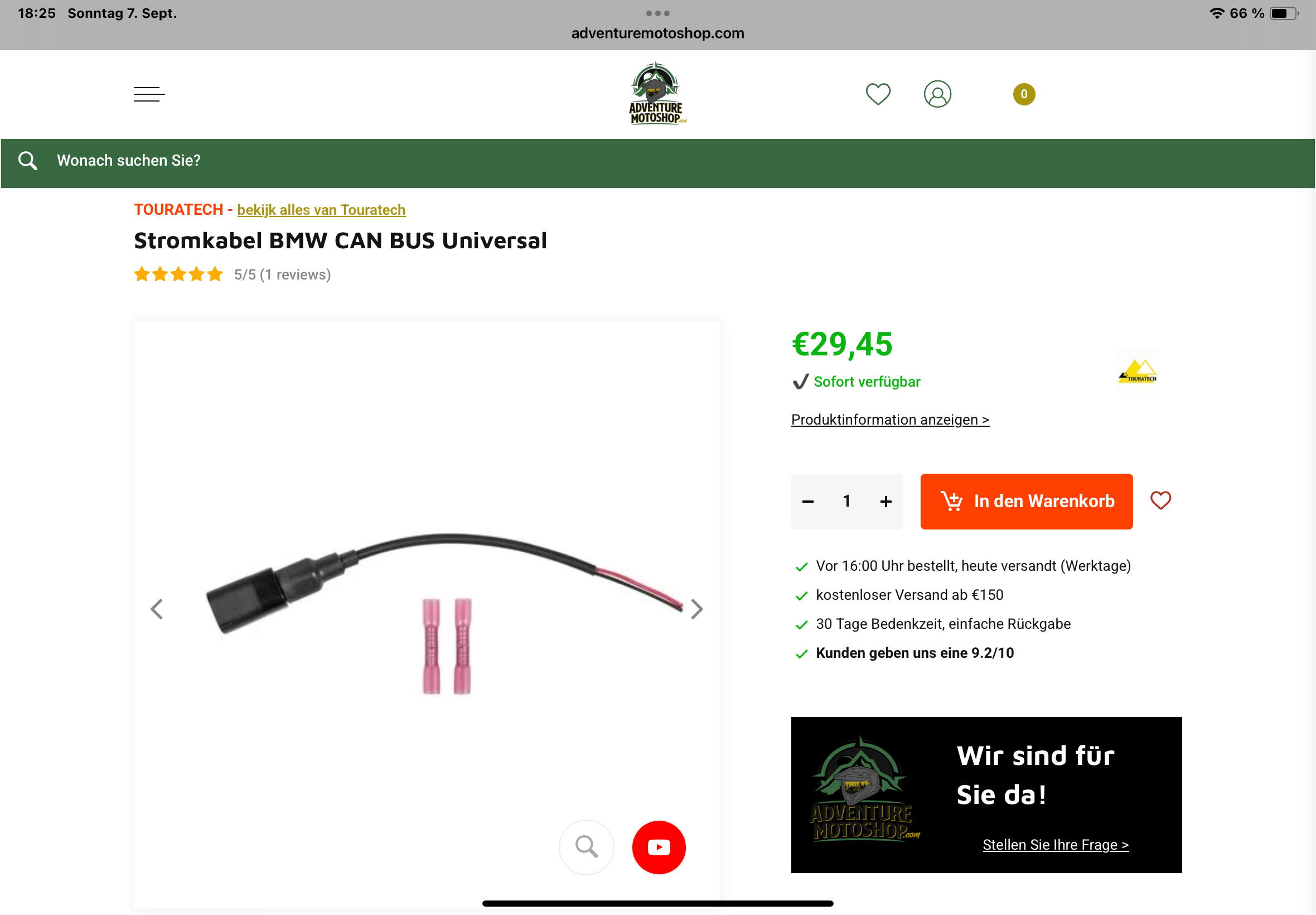

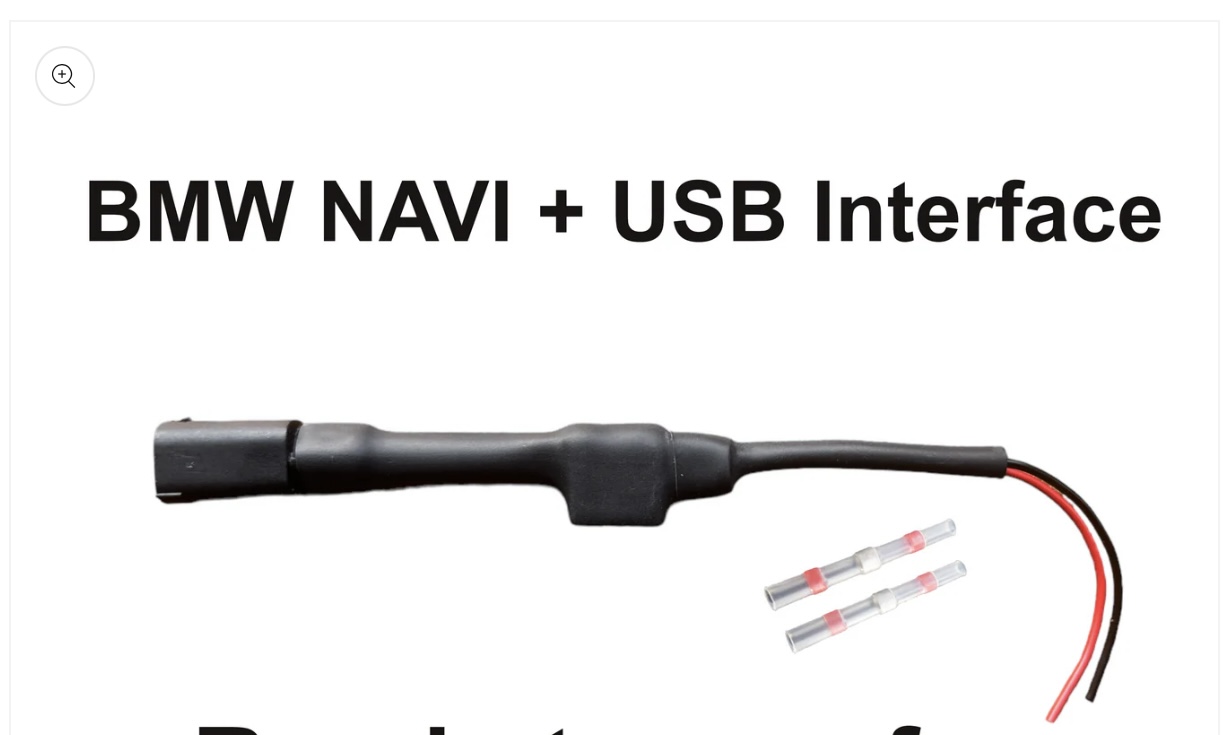

Dafür gibts sowas und du kannst später wieder umrüsten.
Der Anschluß sitzt vorne direkt unter der Radarabdeckung.

Das gleiche gibts auch für 12 Volt Geräte. Je nachdem was dein Garmin braucht.



[Volgie]

Der Originalstecker ist irgendwie angeklipst an der Verbindunggsstelle. Ich kriege ihn einfach nicht weg. Deshalb,b lasse ich ihn dran und schneide das Kabel ab. An meiner 1200er hatte ich einen Cartolstecker verwendet.
Deshalb bräuchte ich die Farbenbezeichnung für die 3 Kabel



[Fanboy]

Der Originalstecker ist irgendwie angeklipst an der Verbindunggsstelle. Ich kriege ihn einfach nicht weg.

Hast Du mal versucht, das Gegenstück zum angeclipsten Stecker aus diesem zu entfernen? Einfach die Rastnasen ein-/zusammendrücken müsste klappen.



[Murphy1959]

Blau ist die Steuerleitung.



[Murphy1959]

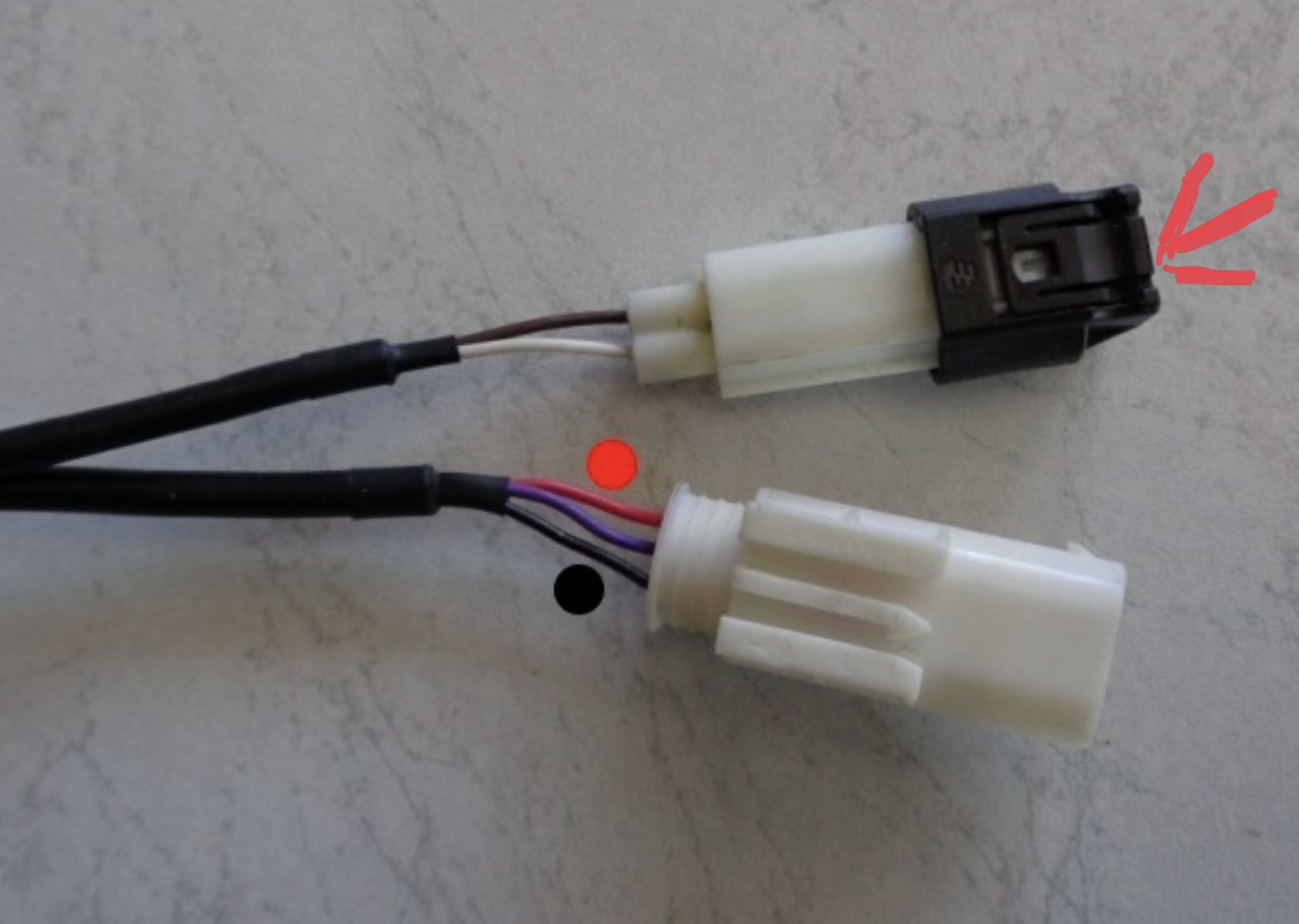

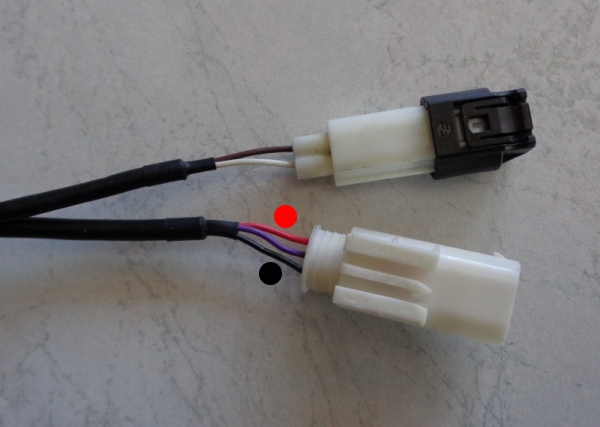

Hier habe ich dir die Nase markiert wo du eindrücken musst um den Stecker zu lösen.
Und ja, die Stecker sitzen teilweise sau fest sind aber raus zu bekommen.



[Andi#87]

Cartool-Stecker Belegung????
