LED Nano Zusatzscheinwerfer R1250GS (Halter) montieren

[R1200GSer]

habe mir den kompletten Satz original BMW Zusatzscheinwerfer Nano zugelegt.
Für die Montage des Halters unter dem Schnabel sind zwei Schrauben M 6X30 beigefügt. Damit lässt sich der Halter

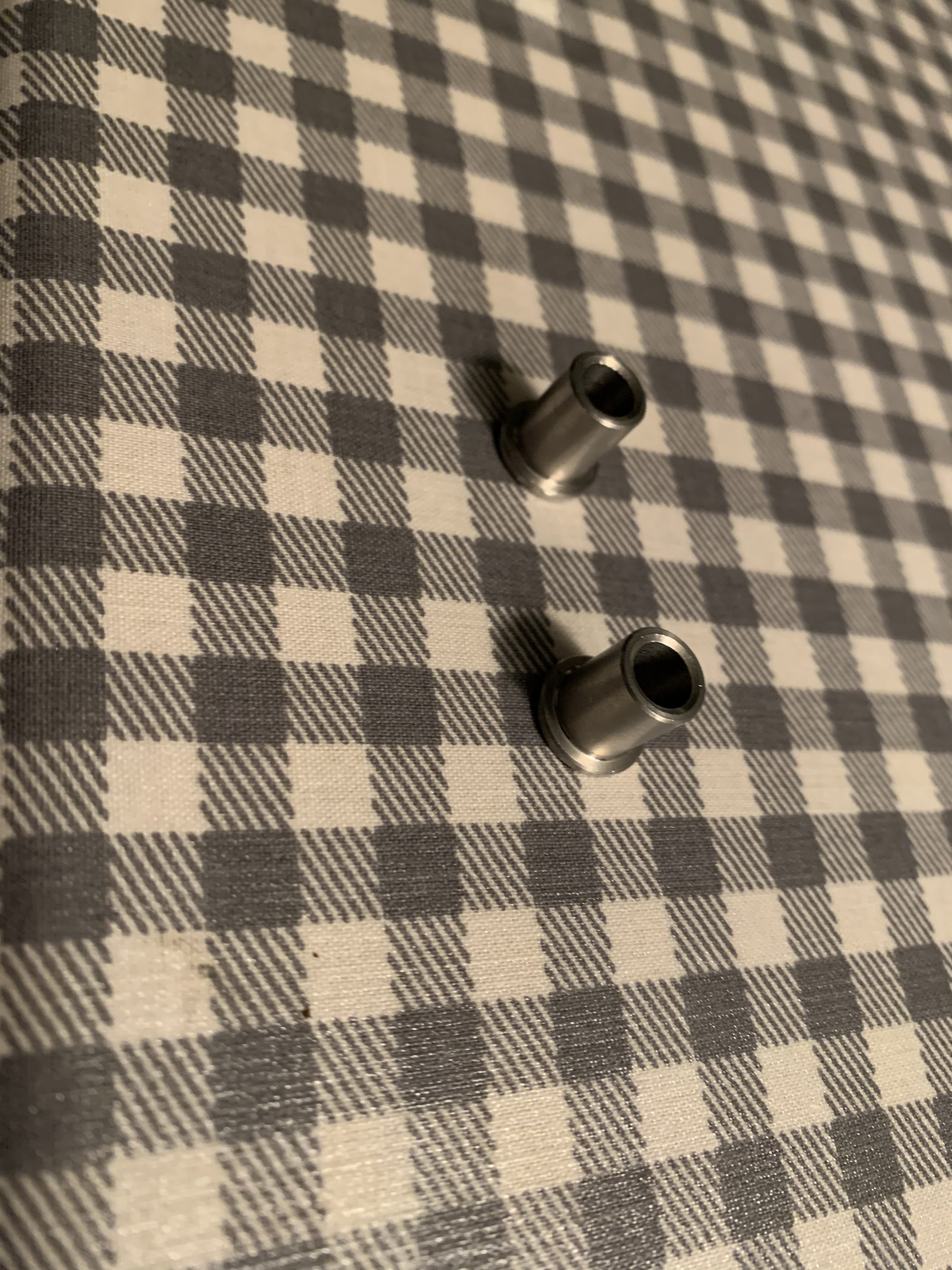

auch befestigen. Es sind im Lieferumfang auch zwei Hülsen 6x10mm zur Montage vorhanden. In der originalen BMW Montageanleitung (R1250GS) sind die Hülsen nicht aufgeführt.
Mein Frage ........
Wo am Halter werden die zwei Distanzhülsen 6X10 verbaut?



[RedPunto]

habe mir den kompletten Satz original BMW Zusatzscheinwerfer Nano zugelegt.
Für die Montage des Halters unter dem Schnabel sind zwei Schrauben M 6X30 beigefügt. Damit lässt sich der Halter
auch befestigen. Es sind im Lieferumfang auch zwei Hülsen 6x10mm zur Montage vorhanden. In der originalen BMW Montageanleitung (R1250GS) sind die Hülsen nicht aufgeführt.
Mein Frage ........
Wo am Halter werden die zwei Distanzhülsen 6X10 verbaut?

Werden die nicht in den Halter gesetzt damit der Kunststoff nicht zusammen gequetscht wird oder ist das die Pos. 3 im Teilebild Satz Halter LED-Zusatzscheinwerfer - BMW K50 (R 1200 GS, R 1250 GS) R 1250 GS 19 (0J91, 0J93) (0J91) - BMW Ersatzteile - leebmann24.de



[R1200GSer]



[R1200GSer]

Die Pos. 3 in dem Teilebild sind die beiden Schrauben M6X30. Die Hülsen hatte ich probehalber auch schon mit in dem Halter (von unten) verbaut. Die Hülsen ragen dann aber ca. 2mm über die Flucht des Halters, wodurch der Halter nicht mehr wackelfrei montiert werden kann.



[Joe55]

Gibts ja einige gute Angebot.



[RedPunto]

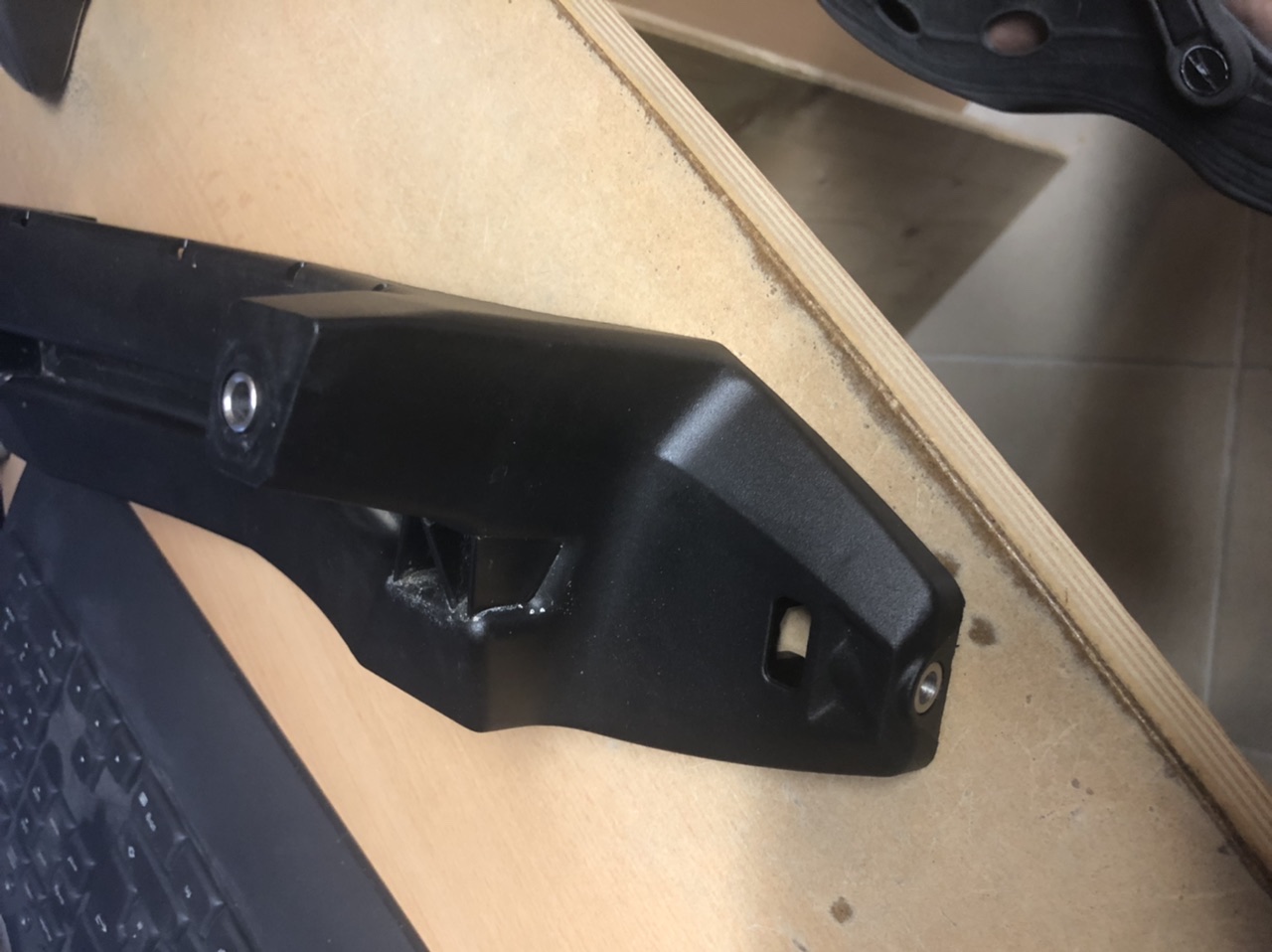

Habe gerade bei meiner 1200GS nachgesehen und da sind die von unten eingesteckt, ansonsten würden sich die Schrauben (Pos 3) mit der Zeit durch den Kunststoff arbeiten.
Wird bei der 1250GS nicht anders sein, wenn sie überstehen evtl. was runterfeilen, damit der Halter glatt aufliegt.
Nur komisch das das nirgends mit gezeigt wird



[Brauny]

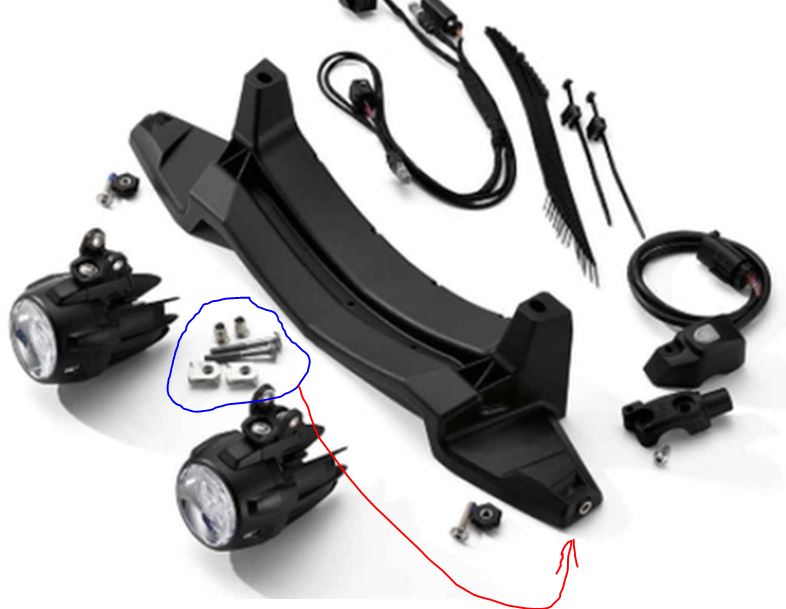

Ich habe dieses Foto gefunden, wo die zusammengehörigen Teile dargestellt werden.
So sieht es für mich aus, das die Schraube in die Anklippmuttern geschraubt wird und die Bundbuchsen am Halter dazwischen kommen könnten, so das man die Schraube Metallgestützt verschrauben kann. Macht auch irgendwie Sinn, da sie sonst nur in Kunstoff gefasst losrappeln würden.
Das kann man ja locker in einer Trockenübung auf dem Küchentisch mal zum Test zusammenbauen.

Gruß Brauny



[RedPunto]

nicht ganz, seitlich sind auch Hülsen, aber ohne Kragen



[Brauny]

Seitlich kann man die im angebauten Zustand auch sehen. Ich meine irgendwie dazwischen.



[Brauny]

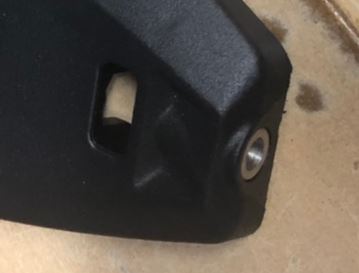

Wie weit geht die Hülse da rein?

Wenn man den Scheinwerfer einsetzt, ist dann überall Metall (Hülse) dazwischen? Schau mal bei der Aussparrung weiter links.



[R1200GSer]

Hi RedPunto

wenn ich die Hülse da verbaue (Halter oben) dann passt er nicht weil die Bundhülsen 2mm zu lang sind.
Passten die Hülsen bei Dir und ist der Träger dann fest verschraubt?



[RedPunto]

Hi RedPunto

wenn ich die Hülse da verbaue (Halter oben) dann passt er nicht weil die Bundhülsen 2mm zu lang sind.
Passten die Hülsen bei Dir und ist der Träger dann fest verschraubt?

Ja standen auch etwas raus ca. 2mm, aber die oberen Muttern sind nicht ganz bündig, dadurch gleicht sich das aus und der Kunststoff liegt am Rahmen auf.
Waren auch fest, mittlerweile habe ich ein Tankschutzbügel von TT verbaut und die direkt daran befestigt. Ich mache gleich mal genauere Fotos da kann man das genau sehen, auch die Druckstellen



[RedPunto]



[K123]

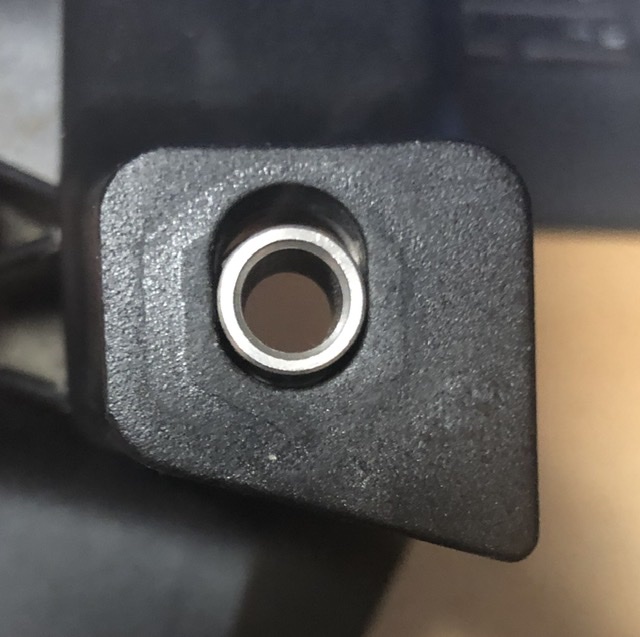

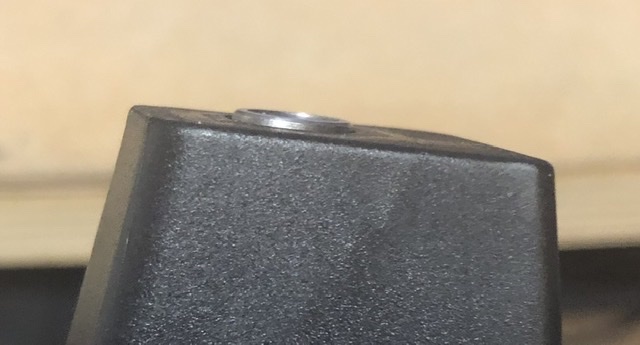

genauso verschrauben. Der überstand verschwindet beim anziehen.

Anhang anzeigen 333707Anhang anzeigen 333708



[UMaGS]

Ja standen auch etwas raus ca. 2mm, aber die oberen Muttern sind nicht ganz bündig, dadurch gleicht sich das aus und der Kunststoff liegt am Rahmen auf.
Waren auch fest, mittlerweile habe ich ein Tankschutzbügel von TT verbaut und die direkt daran befestigt. Ich mache gleich mal genauere Fotos da kann man das genau sehen, auch die Druckstellen

Hallo Richard,

hast du vielleicht ein, zwei Bilder von deiner Befestigung der ZSW am TT-Tankschutzbügel?
Würde mich interessieren, weil ich da auch was dengeln muss.
Welches Maß hat denn die "Befestigungsgabel" am ZSW innen und außen?
Danke.

Grüße
Uwe



[Dexter]

Vielleicht will ja Jemand die Hülsen abgeben, wenn man nicht weiß wohin damit?!

Ich suche diese nämlich, und die Kunststoffmuttern auch...



[dare86]

Hallo,

muss der Schnabel vor ab zur Montage der Halterung?
Laut BMW Montageanleitung ja, aber es sieht so aus als könnte ich den von unten einfach verschrauben.

VG Daniel



[Dexter]

Den würde ich definitiv montiert lassen!!

Das unnötig demontiere Teil war für mich echte Fummelei es wieder zu montieren.



[dare86]

Hi zusammen,
ich wollte abschließend noch eine Rückmeldung geben.
Also es muss definitiv der Schnabel nicht abmontiert werden, alle anderen Verkleidungsteile schon.
VG Daniel



[Cebimaml]

Guten Abend, kann mir jemand die Einbauanleitung zukommen lassen, ich finde sie leider nirgends online. MfG
