Zusatzscheinwerfer Nano - LIN Bus und Pinbelegung

Diskutiere Zusatzscheinwerfer Nano - LIN Bus und Pinbelegung im Technik & Bastel-Ecke Forum im Bereich ModellunabhĂ€ngige Foren; Hallo Zusammen, ich bin Alex, fahre eine Ă€ltere GS und bin neu im Forum hier 😊 habe zu meinem Thema bereits alle eintrage durchgeschaut, aber...
S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
Hallo Zusammen, ich bin Alex, fahre eine Ă€ltere GS und bin neu im Forum hier 😊 habe zu meinem Thema bereits alle eintrage durchgeschaut, aber leider nichts gefunden.

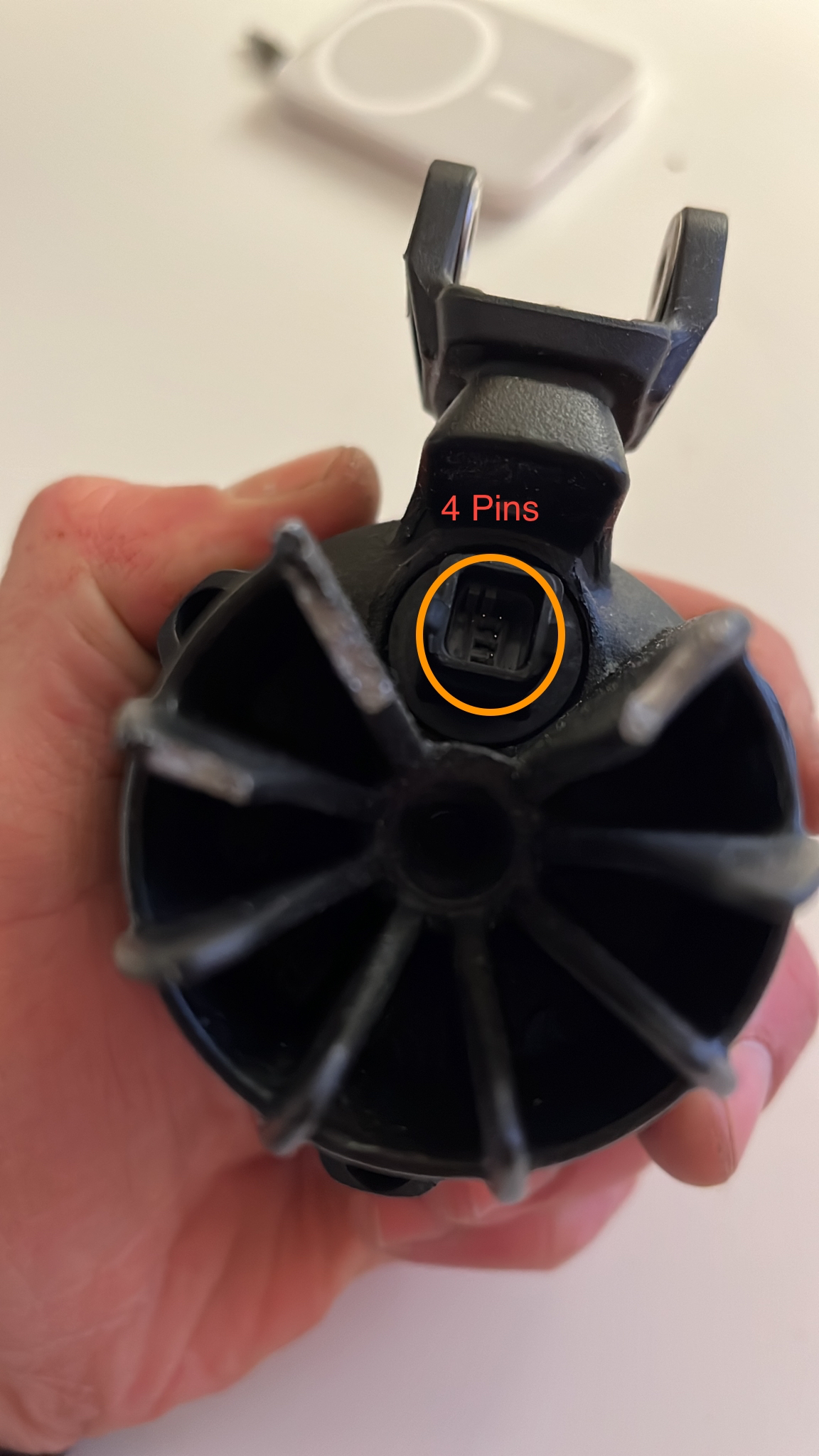

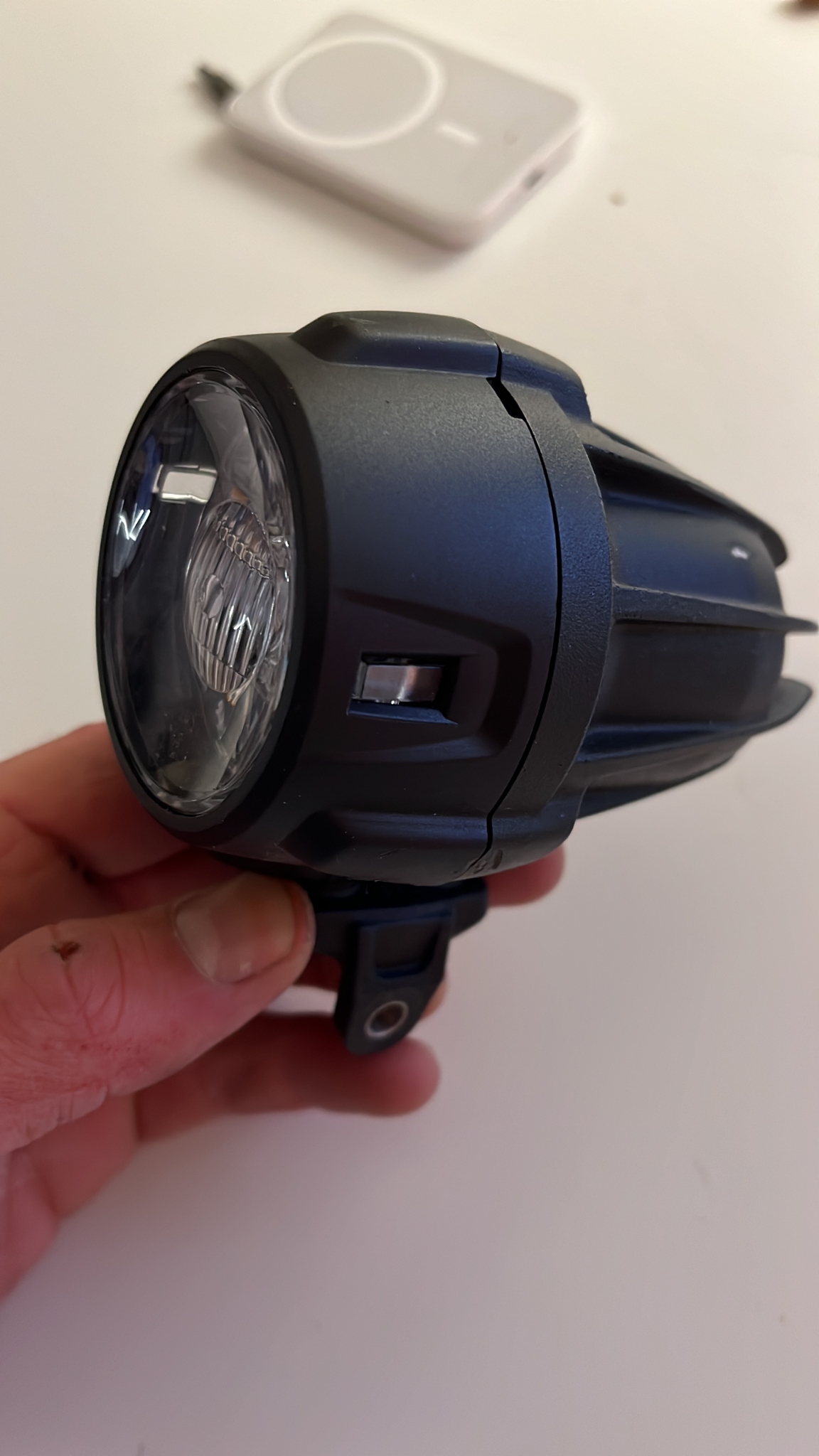

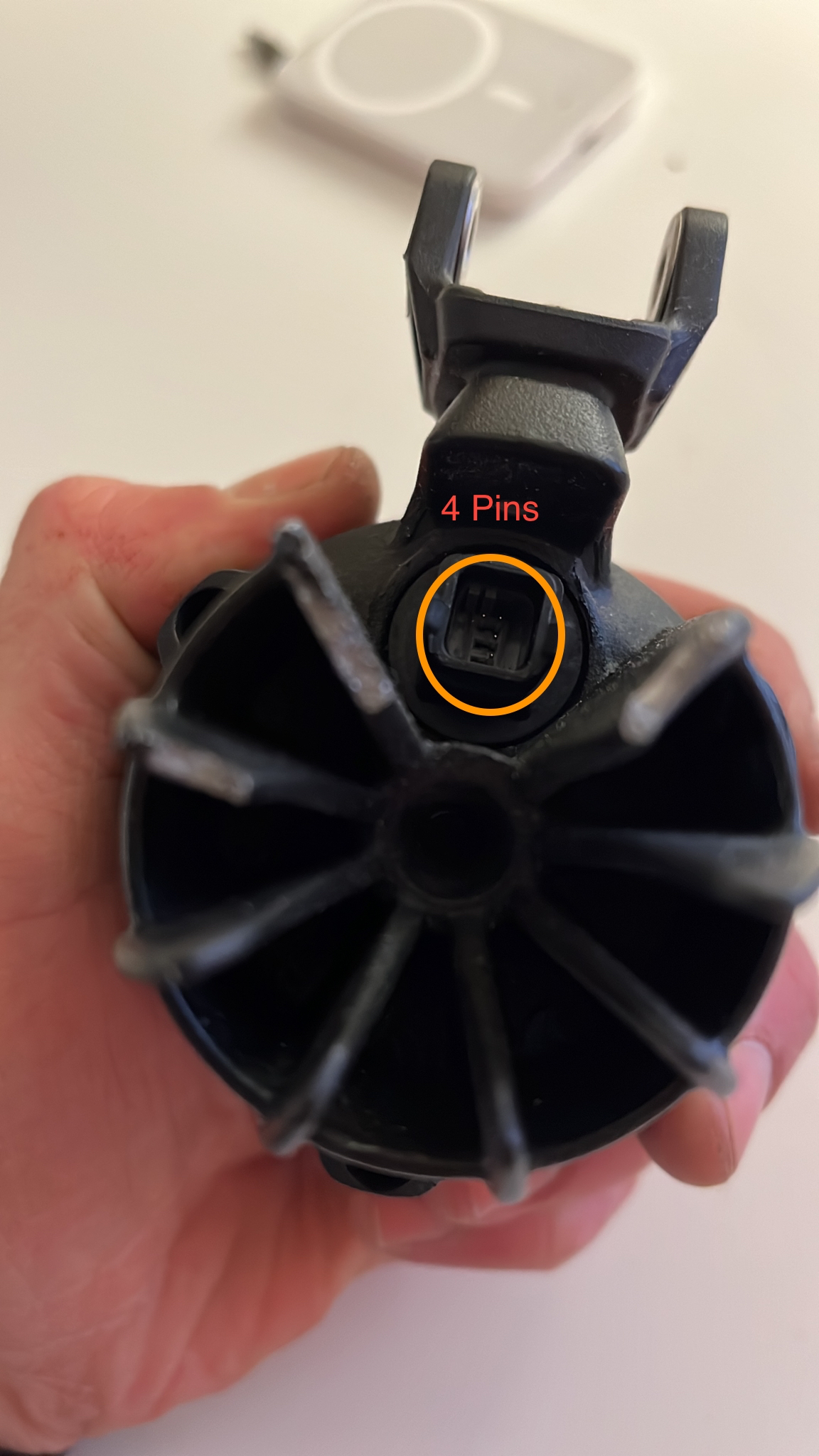

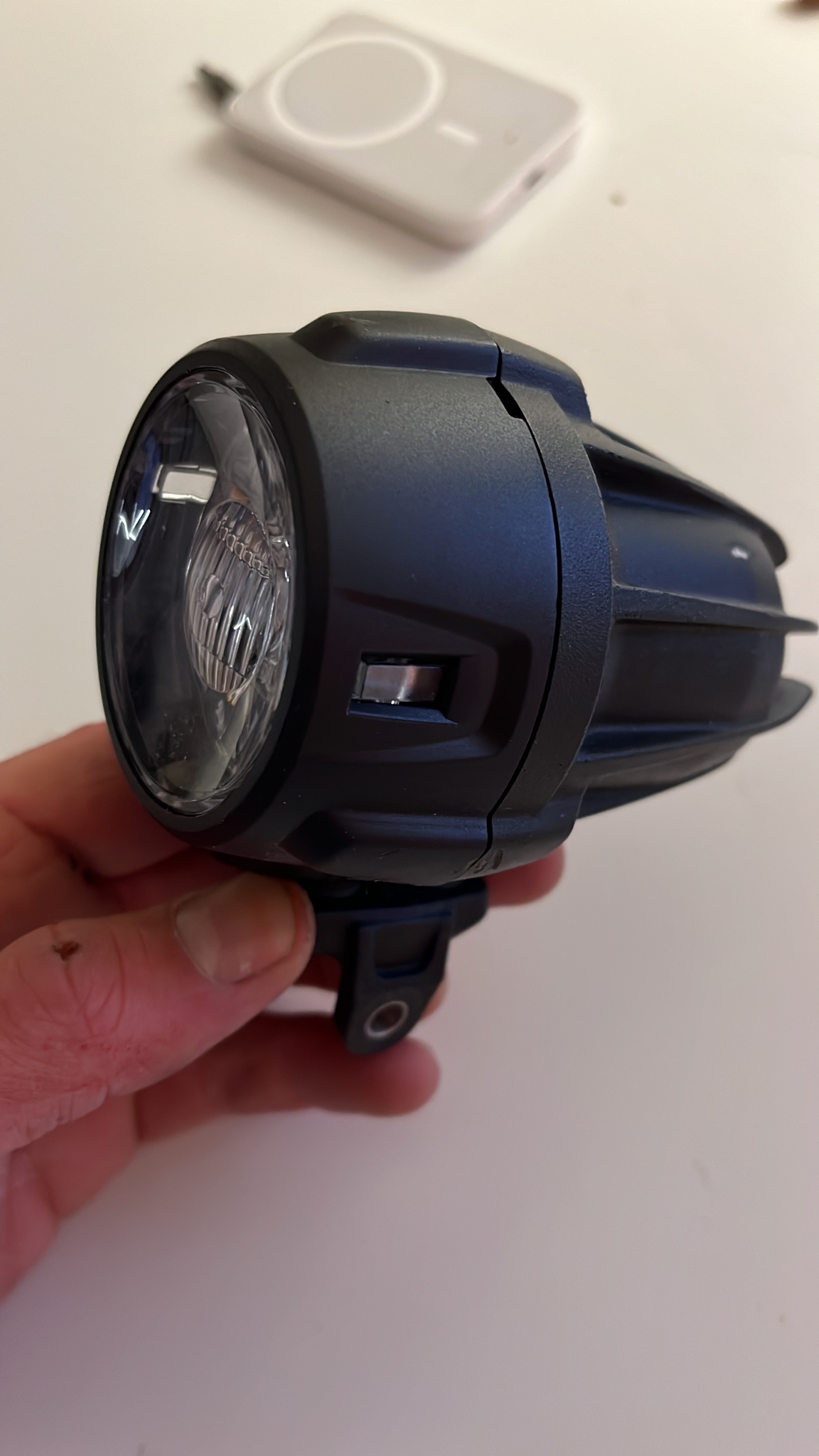

Ich habe zwei Zusatzscheinwerfer von der 1250 GS, die LED Nano, es handelt dich um diese Teile Nummer: 63179457322

Jeder Scheinwerfer hat 4 Pins und wird (soweit ich weiß) ĂŒber den LIN Bus angesteuert. Das ist nochmal ein weiteres Bus System neben dem CAN der fĂŒr Aufgaben zustĂ€ndig ist bei dem keine hohen Datenmengen gesendet werden mĂŒssen. (hat gewisse Vorteile, gĂŒnstiger)


Jetzt möchte ich diese ansteuern und habe bisher folgende Pinbelegung "ermittelt":

PIN 1 12V Abblendlicht (ziemlich sicher)
PIN 2 12V Fernlicht (nicht so sicher)
PIN 3 Masse (ziemlich sicher)
PIN 4 LIN Bus Signal (nicht so sicher)

Weiß jemand von euch zufĂ€llig wie man diesen Scheinwerfer "zum Leben erweckt"? Es mĂŒsste die Richtige Message mit der passenden ID und Datensatz gesendet werden, ich habe nur keine Ahnung welche. Weiß jemand ob die Pinbelegung soweit korrekt ist?

Ein LIN Bus Transciever und Arduino zur Kommunikation habe ich bereits.

Freue mich ĂŒber Tipps, danke

Zuletzt bearbeitet:
M

MichaelBC

Dabei seit
04.08.2022
BeitrÀge
408
Ort
88400 Biberach
Modell
1250 GS ADV Triple Black
Wenn ich es richtig in Erinnerung habe sind von den 4 Pins nur 3 belegt. Der Scheinwerfer kann auch nur an oder aus. Abblend- und Fernlicht kann der nicht.

Es gibt also + und - sowie Lin Bus fĂŒr an / aus.

S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
aha Interessant, danke.
Habe dennoch die Vermutung das der Scheinwerfer den ich hab verschiedene Helligkeiten haben sollte: Auf dem Scheinwerfer ist bedruckt: 13.2V / 11W.
Wenn ich ihn an 13.1V anschließe (PIN 1 & 3) dann nimmt er einen Strom von ca 500mA auf - also nur 6.55W und (noch) nicht die 11W.
Vielleicht gibt es dann doch noch eine stÀrkere Stufe auf die er mit dem LIN bus geschaltet werden kann?

Oder der Scheinwerfer den ich habe ist doch nicht die Teilenummer die ich gepostet habe, werde das mal checken.

Zuletzt bearbeitet:
M

MichaelBC

Dabei seit
04.08.2022
BeitrÀge
408
Ort
88400 Biberach
Modell
1250 GS ADV Triple Black
Wie hast Du den denn eingeschaltet ohne Lin Signal ?

S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
Ohne LIN Signal geht er erstaunlicherweise einfach an wenn ich ihn wie oben beschrieben (PIN 1&3) anschließe. Allerdings eben nur mit halber Leistung :(

Zuletzt bearbeitet:
M

MichaelBC

Dabei seit
04.08.2022
BeitrÀge
408
Ort
88400 Biberach
Modell
1250 GS ADV Triple Black
Ich nehme alles zurĂŒck und behaupte das Gegenteil. Ich habe so ein Wartungs- und Reparaturbuch. Da sind hinten ein paar SchaltplĂ€ne drin.

Pin 2 ist Masse
Pin 4 kommt vom Grundmodul, könnte + sein
Pin 3 ist eine gemeinsame Leitung fĂŒr beide Scheinwerfer zum Schalter
Pin 1 ist je eine separate Leitung zu jedem Scheinwerfer vom Schalter

S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
danke, habe sofort mal die Pin Belegung aus deinem Buch ausprobiert - leider funktioniert sie nicht ...
habe dann nochmal getestet, und der Scheinwerfer geht bei Masse auf 3 und Plus auf 1 definitiv an (13.2V)
Außerdem Messe ich zwischen PIN 3 (Masse) und PIN 4 eine Spannung von 6.75V - das ist in etwa die HĂ€lfte der Betriebsspannung... Was das wohl bedeutet?

Es passiert allerdings nichts wenn ich PIN 3 Masse und PIN 4 13.2V anschließe

Boxer-Walle

Boxer-Walle

Dabei seit
21.10.2009
BeitrÀge
2.233
Ort
Zollernalbkreis
ich hÀtt ja nen andren vorschlag, der ist halt - sagen wir mal so - anders...
verkauf die 4-pol-dinger ĂŒber eK und kauf dir 2-polige... das is einfacher und du findest sicher verrĂŒckte, die an ihre 12Âœer so christbaumkugeln dranghĂ€ngen wollen, mĂŒssen...

M

MichaelBC

Dabei seit
04.08.2022
BeitrÀge
408
Ort
88400 Biberach
Modell
1250 GS ADV Triple Black
ich hÀtt ja nen andren vorschlag, der ist halt - sagen wir mal so - anders...
verkauf die 4-pol-dinger ĂŒber eK und kauf dir 2-polige... das is einfacher und du findest sicher verrĂŒckte, die an ihre 12Âœer so christbaumkugeln dranghĂ€ngen wollen, mĂŒssen...
Das wollte ich auch gerade schreiben. Kauf Dir LED Nebelscheinwerfer von z.B. Puig. Die gehen mit einem Schalter und einem Relais an und aus. Die sehen auch fast gleich aus und damit wirst Du sicher glĂŒcklicher.

S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
Ja, war auch schon mal eine Überlegung! Immer eine Option wert - aber ehrlich gesagt, mir machen herausfordernde Projekte einfach zu viel Spaß ;) 🙈
das was man dabei lernt wird irgendwann wieder wichtig - und Vielleicht hilft das Wissen spÀter jemandem bei seiner Fehlersuche.
Gerade BUS Systeme gewinnen ja sehr an Bedeutung und etwas Grundwissen finde ich spannend.

Meine Frustrationstoleranz ist also recht hoch was dieses Thema angeht und freue mich nach wie vor ĂŒber Tipps 😊

S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
jou đŸ‘đŸ» Eine erste Suche nach dem Stromlaufplan war erfolglos, schĂ€tze ich muss noch mal tiefer recherchieren...
Gibt es eventuell jemand der Fotos von dem Stecker Fahrzeugseitig besitzt? (so das man die Kabel direkt am Schalter erkennen kann)
Oft lÀsst sich ja an der StÀrke und Farbe der Kabel abschÀtzen welche Funktion diese haben.

M

MichaelBC

Dabei seit
04.08.2022
BeitrÀge
408
Ort
88400 Biberach
Modell
1250 GS ADV Triple Black
Vielleicht hilft Dir Post#9 unter diesem Link: Klick oder diese Beschreibung
Das hilft ihm nicht. Die Einbauanleitung bezieht sich nur auf die 1200 LC und 1250. Diese haben das SteuergerĂ€t um die Scheinwerfer anzusteuern. Die alte hat das nicht und er will selbst was basteln und braucht dazu Informationen welches Kabel welches Signal fĂŒhrt. Das steht aber nicht mal in den SchaltplĂ€nen drin ....

M

MichaelBC

Dabei seit
04.08.2022
BeitrÀge
408
Ort
88400 Biberach
Modell
1250 GS ADV Triple Black

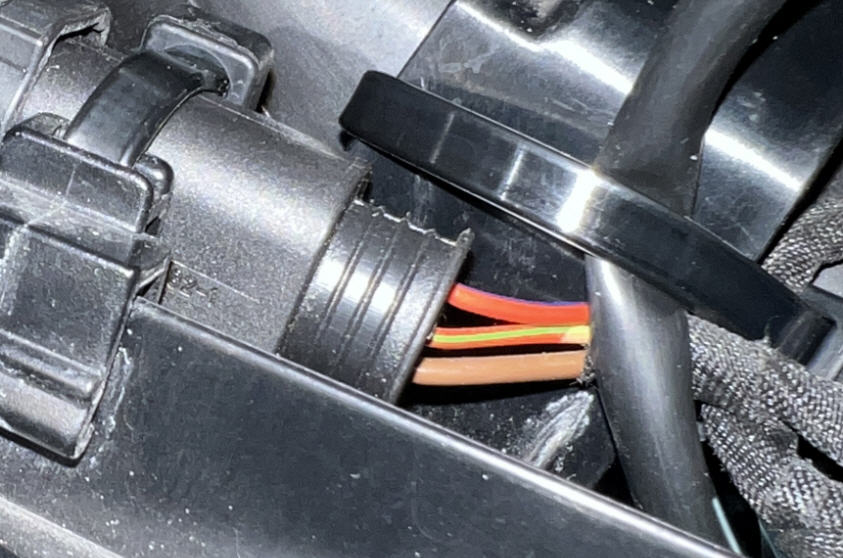

Das ist der Stecker der auf den Kabelbaum zu den Scheinwerfern geht

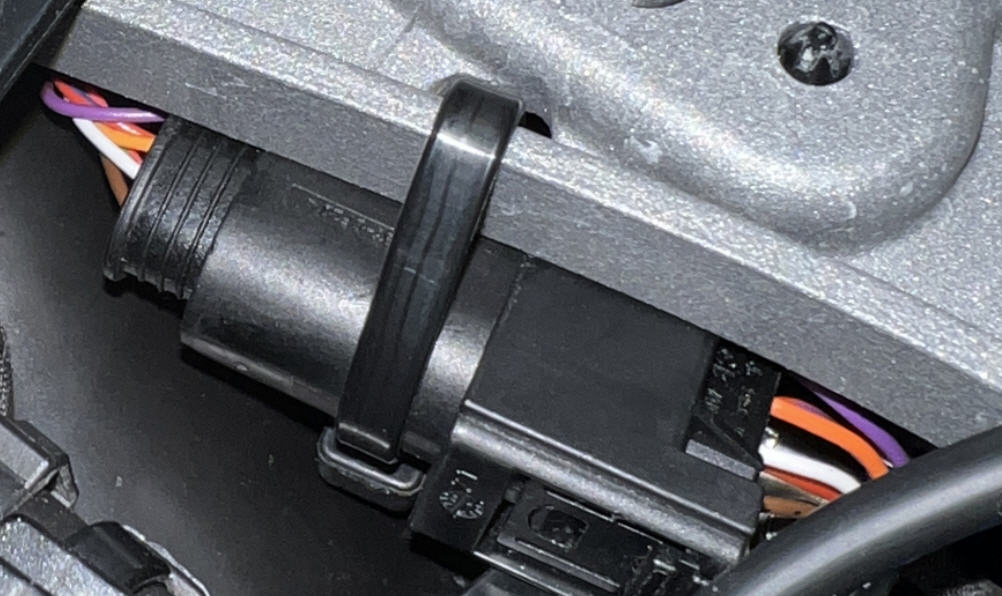

Das ist der Stecker der vom Schalter auf den Kabelbaum am Motorrad geht

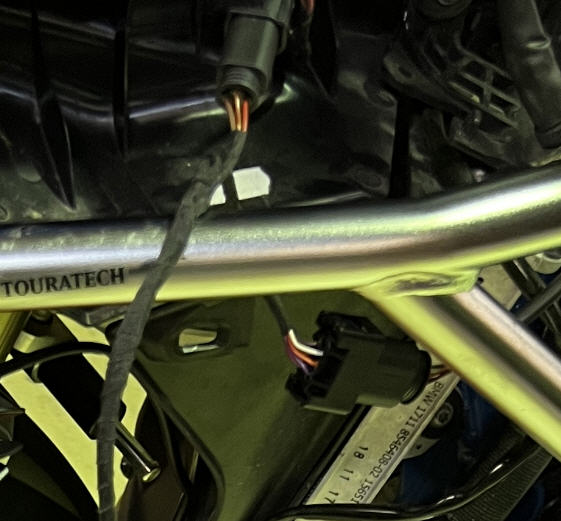

Hier nochmal beide zusammen

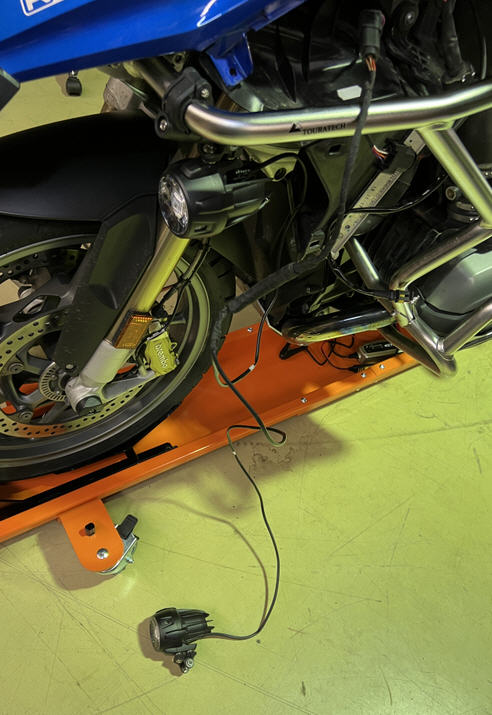

Fliegende Installation um zu schauen ob das Codieren klappt bevor ich die anderen Scheinwerfer weg baue.


Zuletzt bearbeitet:
S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
super, danke fĂŒr die Bilder! Spannend, sieht aus wie wenn nur 3 Kabel zum Scheinwerfer selber fĂŒhren, das mittlere könnte dabei das Signal sein.

Kommst du auch an den Stecker von dem Zusatzscheinwerfer selber ran? Also der direkt an der Lampe. Dann könnte man definitiv sehen welches Kabel auf welchen Pin geht.

Vielleicht hilft Dir Post#9 unter diesem Link: Klick oder diese Beschreibung
Danke dir, das ist die Anleitung fĂŒr die alte Version der Scheinwerfer. Die alte Version ist flach und hat in der Mitte eine Ellipse die hervorsteht. Die neue Version Nano ist kompakter und ist erkennbar an dem konkaven Verlauf am Lichtaustritt.
Ich suche Infos ĂŒber die neue Version.

S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
So, um das Thema vollstĂ€ndig zu bearbeiten/als erledigt zu markieren: Habe nochmal etwas rumgebastelt und den ein oder anderen Tipp bekommen. Habe herausgefunden, dass Pin 4 in meinem Fall ĂŒber ein PWM Signal (glaube 10 oder 100kHz) eine Dimmung des Scheinwerfers bewirkt. Man kann also, wenn man dieses Signal anlegt den Scheinwerfer stufenlos Dimmen. Dazu auch das dritte Kabel im Kabelbaum. Anscheinend soll das vor allem bei US AusfĂŒhrungen verbaut werden. Weiß da aber auch nichts genaueres. Mein Tipp, den ich erhalten habe ĂŒber den LIN Bus am Scheinwerfer war wahrscheinlich falsch. Habe alle Pins mit dem Oszillierenden beobachtet und keine Übertragung von Signalen entdeckt. Schade, hatte mich schon gefreut den Geheimnissen der Bus Systeme auf die Schliche zu kommen 😄 jetzt bleibt es erstmal dabei das ich mir die Scheinwerfer mit nur einer Helligkeit ansteuere und montieren werde. Danke fĂŒr die Hilfe.
@MichaelBC Vielen Dank dir nochmal fĂŒr die Fotos!

Boxer-Walle

Boxer-Walle

Dabei seit
21.10.2009
BeitrÀge
2.233
Ort
Zollernalbkreis
also herr schlafwandler...
mich wĂŒrd ja nur noch eines interessieren...
welche bmw fÀhrst du?
dazu lĂ€ĂŸt dich nicht aus.
eine 12er oder was anderes, Àlteres?
kurze info genĂŒgt völlig...

S

schlafwandler

Themenstarter
Dabei seit
24.01.2023
BeitrÀge
9
Ort
Karlsruhe
Ich fahre noch die erste Einzylinder GS mit ABS, also die F650 GS (BJ 2005). Wurde nach einem Sturz aufwĂ€ndig wieder her gerichtet und ist auch ziemlich verbastelt. Hat jetzt schon 92 tkm auf dem Tacho, ĂŒberlege ĂŒber eine Neuanschaffungen aber erst nach dem Studium
