Zumo 550 an die Batterie oder Bordsteckdose

[CaesarMenden]

Moin, Moin ...

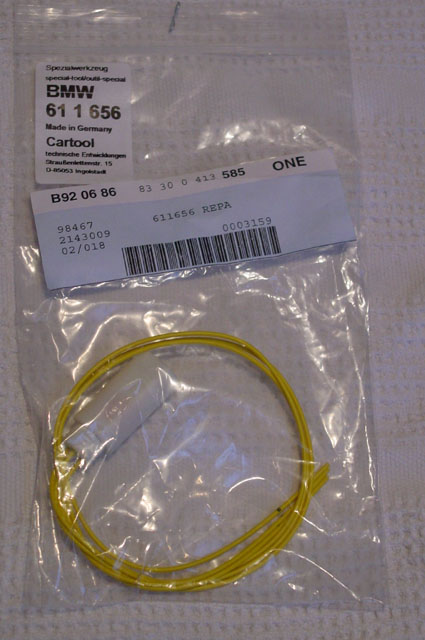

hier das entsprechende Foto (gefunden im Forum)

Litze #1 Minuskabel
Litze #3 Pluskabel

BMW Teilenummer 83300413585

Nennt sich lt. Rechnung "Reparatursatz 3-polig Navi" und kostet 13,45 netto!

jetzt nur noch löten, schrumpfen - glücklich sein (und bleiben) [/quote]

Gruß

André



[CaesarMenden]

Es ist vollbracht

So jetzt kann ich Vollzug melden!

Ich habe mir beim den Stecker besorgt. Allerdings hat der Stecker 14,90 Euro gekostet! Nun ja, Energiekriese, Lohnkosten, Weihnachtsgeld ...

Ab ans Mopped, Verkleidung runter, hier empfiehlt sich ein IXIO von Bosch mit passendem Torx-Bit, Stecker gesucht und fast sofort gefunden! Ist mit einem Blindstecker geschützt, alles in schwarz. Prima, dann in den Keller ein bisschen an den Kabeln gebastelt, gekürzt, verlötet und verschrumpft. Hier empfiehlt sich eine 3. Hand besser auch noch die 4. Hand.

Soweit so gut...

TT-Halterung mit TT-Abstandshalter angeschraubt - Kabel verlegt , eingesteckt fertig!

1. Testlauf - PERFEKT, nach Zündung aus kommt in ca. 45 Sekunden die Meldung: Externe Stromzufuhr unterbrochen, Abschalten oder mit Batterie weiter. Ich denke, so sollte es sein!?

Verkleidung wieder angeschraubt, Plastikteile wieder ausgerichtet - FERTIG!

Die Aktion hat etwas mehr als 2 Stunden gedauert - geht sicherlich auch schneller, aber in der Ruhe liegt die Kraft.

Bis später...

André



[moppeddriver]

Hallo André,
na dann viel Spass mit Deinem neuen Spielzeug..



[scubafat]

Wo genau befindet sich der Stecker der mit dem Blindstecker versehen ist?



[Gast-8840]

Hallo Roger,

ich habs genauso wie vorhin beschrieben gemacht, den Blindstecker hab ich hinter dem Kühler, im Prinzip unter der Tachoeinheit gefunden. Modell 08 wie Deine.



[CaesarMenden]

Hallo,

der Stecker befindet sich bei der 3/2006 ADV ca. 10 cm unterhalb des Lenkkopfes auf der linken Seite (Fahrtrichtung). Er ist einmal mit Klebeband am Hauptkabelbaum fixiert. Kann aber ohne Probleme gelöst werden - dann hat man gut 10 cm Spiel im Kabel. Bitte beim lösen des Blindsteckers auf die mechanische Verschlußsicherung achten! Bitte vorher drücken - dann löst sich der Deckel ohne Probleme!

Gruß

André



[scubafat]

Danke euch!



[Qbold]

Hallo,
habe mir neulich beim einen Stecker von Cartool gekauft. Der passt auf das Gegenstück hinter dem Ölkühler meiner 08er ADV und bietet drei 40 cm lange Litzen für den universellen Einsatz von 12 V Geräten.

Litze #1 Minuskabel
Litze #3 Pluskabel

BMW Teilenummer 83300413585

Nennt sich lt. Rechnung "Reparatursatz 3-polig Navi" und kostet 13,45 netto!

So ganz am Rande würde mich aber auch interessieren, was ich mit der Litze #2 anstellen kann??? Irgendeine Funktion muss das Ding doch haben... gibt es dahingehend Erfahrungen - mein war ahnungslos



[guenniguenzbert]

So ganz am Rande würde mich aber auch interessieren, was ich mit der Litze #2 anstellen kann??? Irgendeine Funktion muss das Ding doch haben... gibt es dahingehend Erfahrungen - mein war ahnungslos

Ich glaube, dass mein erwähnt hat, dass diese Litze für das Tachosignal vorgesehen ist (bei Tunneldurchfahrten o.ä.). Da der Zumo keinen entsprechenden Eingang hat, ist es für diesen uninteressant.

Gruß
Günni



[Wogenwolf]

Moin, Moin ...

hier das entsprechende Foto (gefunden im Forum)

Litze #1 Minuskabel
Litze #3 Pluskabel

BMW Teilenummer 83300413585

Nennt sich lt. Rechnung "Reparatursatz 3-polig Navi" und kostet 13,45 netto!

jetzt nur noch löten, schrumpfen - glücklich sein (und bleiben)

Gruß

André[/quote]

Hallo,

habe mir ebenfalls den Cartool-Satz zugelegt und möchte gern meinen Rider mit dem mitgelieferten Anschlußstecker, der zweipolig ist (rot und schwarz), an das Cartool-Kabel anschließen.

Bevor ich als Laie etwas falsch mache:
Welches der drei Kabel des Cartools kommt an das rote und welches an das schwarze Kabel des Rider-Anschlußkabels?
Erkennen kann ich eine 2 auf einem der gelben Kabel des Cartools. Kann es sein, dass die Kabel von 1-3 durchnummeriert sind?
So richtig ist es nicht zu erkennen.
Mein Freundlicher hat etwas von Masse, Plus und Dauerplus erzählt.
Wenn ich hier richtig gelesen habe, gehören die Kabel mit der 1 und der 3 angeschlossen. Das Kabel 2 bleibt tot!?

Vorab vielen Dank



[Qbold]

Spannungsfrage

Hallo Wogenwolf,

die Litze mit der Mini-1 muss an das schwarze Minuskabel
die litze mit der Mini-3 muss an das rote Pluskabel
die Litze mit der Mini-2 wird nicht angeschlossen (am besten abisolieren)

Mach einfach einen Test - schließe das Cartool-Kabel an, schalte die Zündung ein und prüfe die Leitungen mit einem Spannungstester durch, bevor du alles verlötest. Gutes Gelingen!



[Wogenwolf]

Hallo Wogenwolf,

die Litze mit der Mini-1 muss an das schwarze Minuskabel
die litze mit der Mini-3 muss an das rote Pluskabel
die Litze mit der Mini-2 wird nicht angeschlossen (am besten abisolieren)

Mach einfach einen Test - schließe das Cartool-Kabel an, schalte die Zündung ein und prüfe die Leitungen mit einem Spannungstester durch, bevor du alles verlötest. Gutes Gelingen!

Hi Qbold,

Viiielen Dank für die Info!!!!
