Hallo zusammen
Ich fahre eine f 650 gs von 2004 und nach der Winterpause habe ich festgestellt das keiner meiner Blinker mehr funktioniert sowie die Warnblinkanlage.
Ich habe den Blinkimpulsgeber(TL111) schon getauscht jedoch ohne Erfolg!

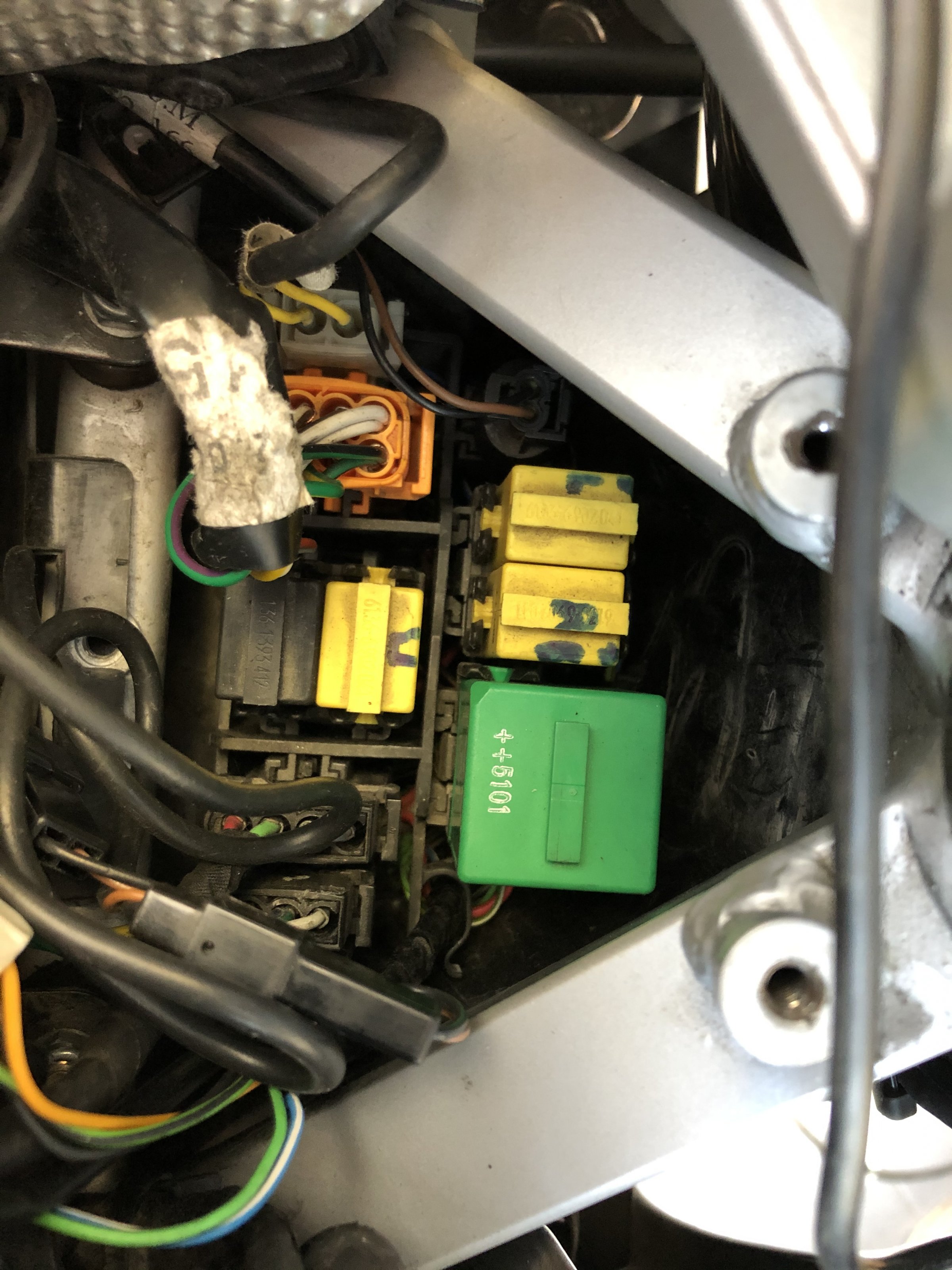

Weiß jemand ob es da noch ein Relais gibt? Und wenn ja welches ist es?(Bild angefügt)
Vielen lieben Dank für eure Antworten im Voraus!
Grüße
Rudolf


Anhänge

Thor52

Thor52

Dabei seit
05.03.2020
Beiträge
257
Ort
Neu Gülze
...würde mal alle Steckverbindungen prüfen auf Korrosion...

R

Rudolf189

Themenstarter
Dabei seit
06.04.2020
Beiträge
3
Also zum Test hab ich den Warnblinkschalter mal kurzzeitig mit dauerplus gebrückt und alle vier Blinker leuchten dann ...

Thor52

Thor52

Dabei seit
05.03.2020
Beiträge
257
Ort
Neu Gülze
Dann sind die Leitungen zu den Blinkern selbst ja ok,dann mal die Verbindungen zum und vom Blinkrelais checken.

R

Rudolf189

Themenstarter
Dabei seit
06.04.2020
Beiträge
3

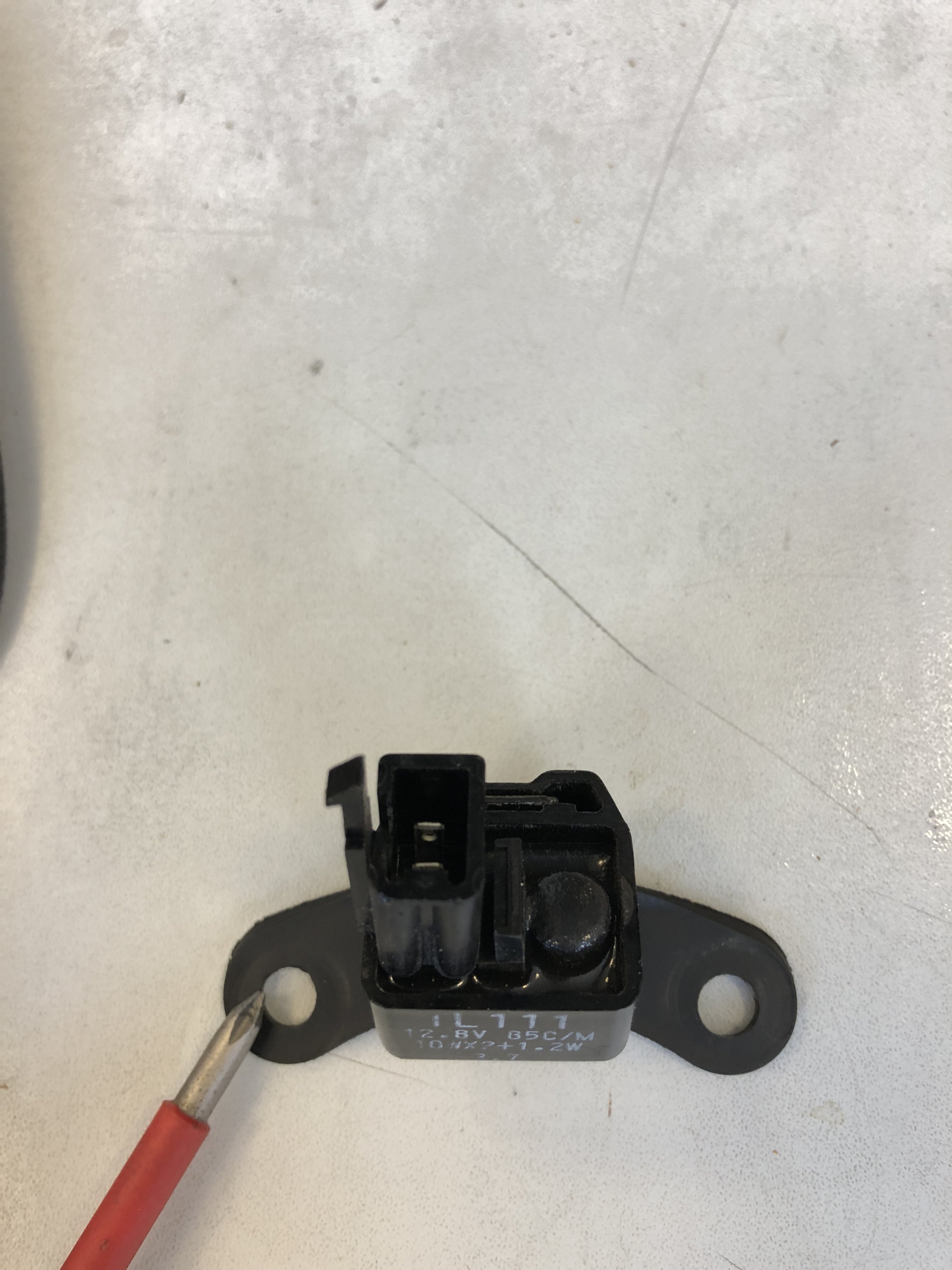

Und das ist die Sache, nachdem ich den blinkimpulsgeber (Bild angefügt) getauscht hatte und danach immer noch nichts ging , hab ich die Spannung am Stecker mit eingebautem Geber gemessen : 0V

deswegen wollte ich wissen ob es noch ein weiteres Relais gibt?


Anhänge

mmo-bassman

mmo-bassman

Dabei seit
30.11.2013
Beiträge
1.996
Ort
Kassel
Modell
G650GS, Bj.: 2014

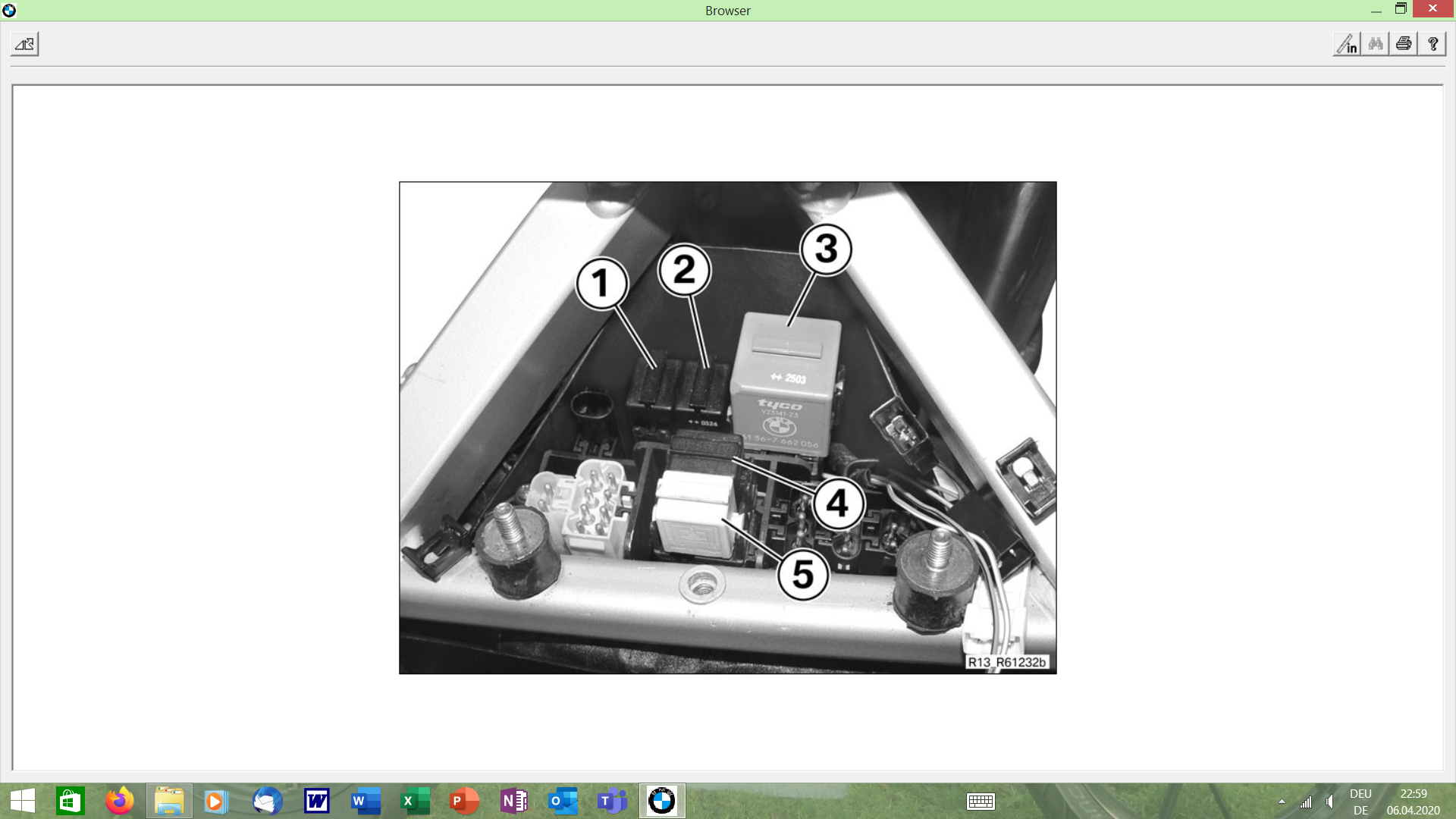

Screenshot (109).png


1 - Warnblinkrelais
2 - Blinksignalrelais
3 - Diode
4 - BMS-Relais
5 - Entlastungsrelais

Alles Daten meiner G650GS, alles ohne Gewähr.

K

kuhschrauber

Dabei seit
02.05.2017
Beiträge
1.195
Ort
hannover
Modell
1100 gs 1150 gs
den blinkerschalter prüfen und dann die weiterführenden kabel

M

MegaMatz

Dabei seit
24.01.2019
Beiträge
2

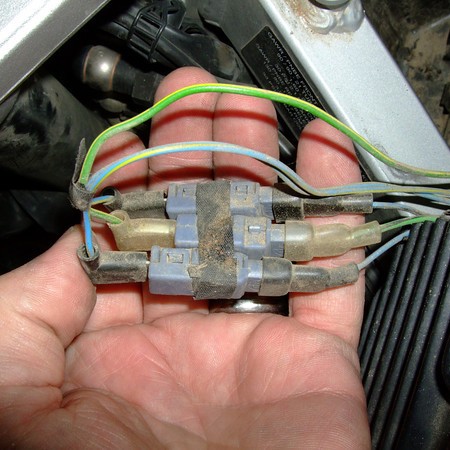

Bei mir waren die drei Dioden durchgebrannt, die sich unter der Elektrikbox verbergen.


mmo-bassman

mmo-bassman

Dabei seit
30.11.2013
Beiträge
1.996
Ort
Kassel
Modell
G650GS, Bj.: 2014
Was ist das und warum hab ich die noch nie gesehen?
Was für Dioden?
Hat hier vielleicht mal jemand LED-Blinker angebaut?
Das sieht mir ziemlich selbstgebastelt aus

M

MegaMatz

Dabei seit
24.01.2019
Beiträge
2

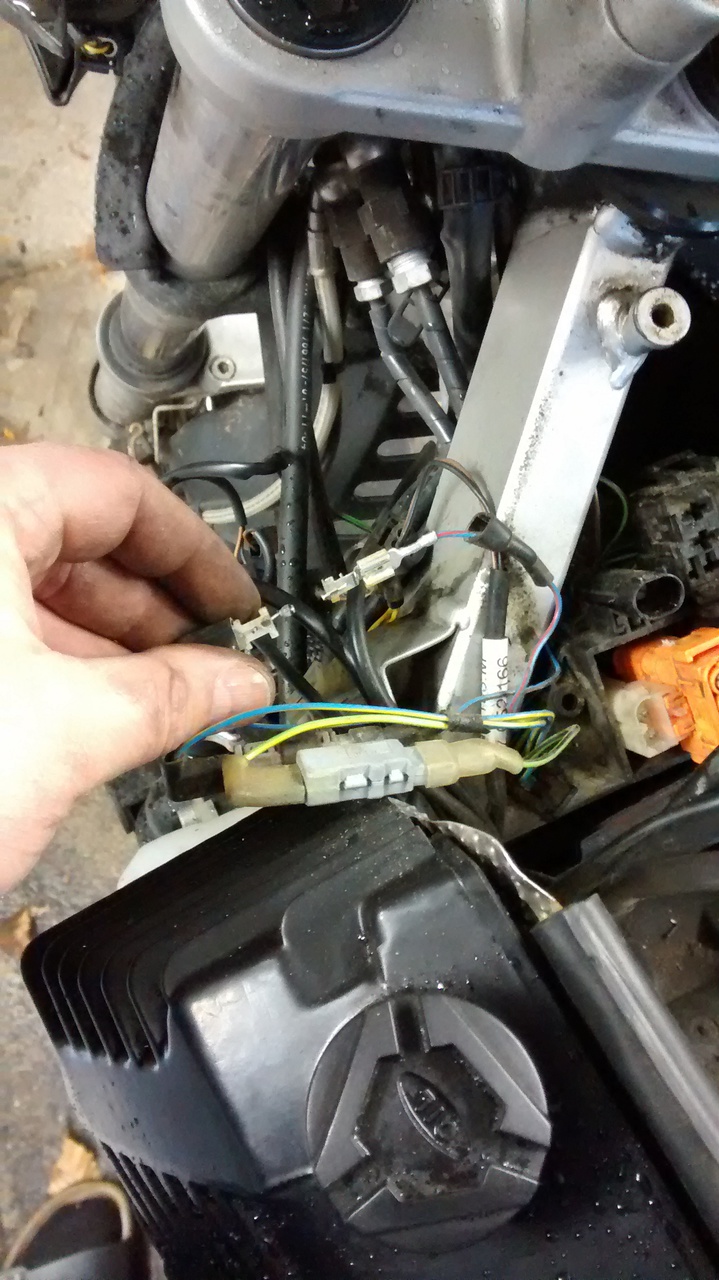

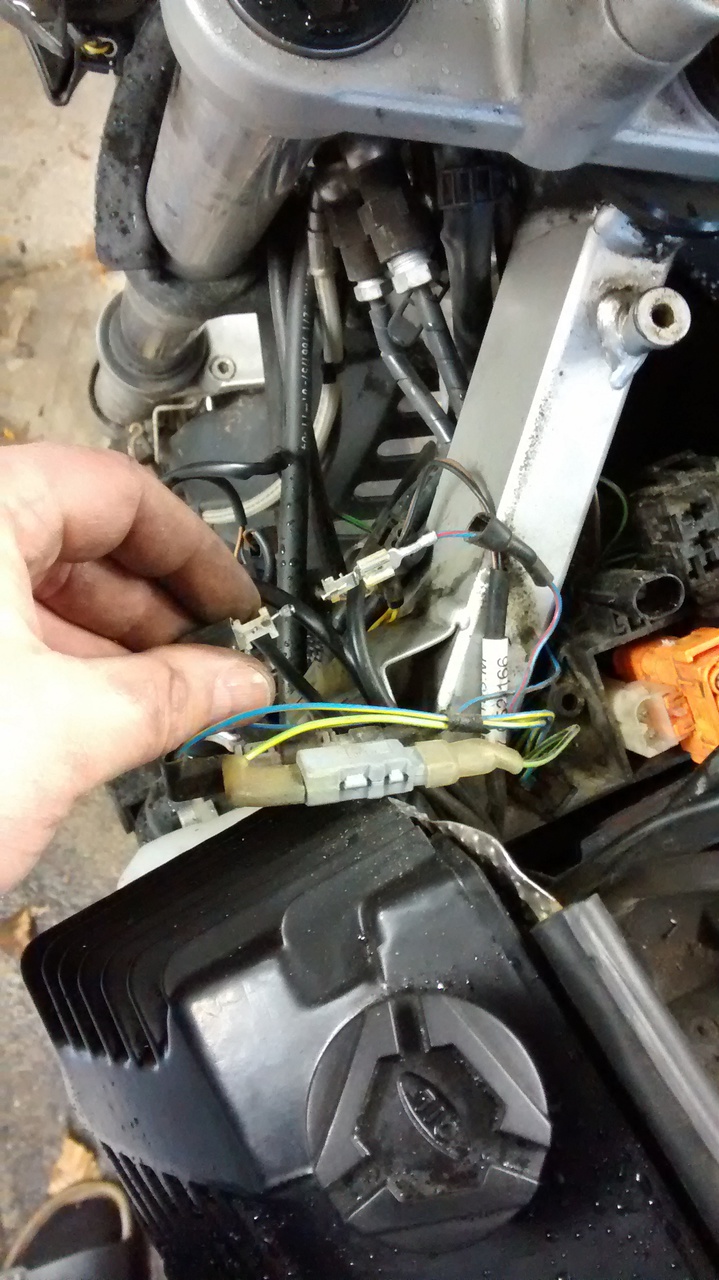

Die hast du deshalb noch nicht gesehen, weil die doch arg versteckt sind.
Und zwar befinden sich die Dioden unter der Elektrikbox, d.h. man muss diese
anheben oder ausbauen. Das Ganze ist original bei meiner 2004er GS (Doppelzündung) so.

f650gs.crossroadz.com.au/DiodeRepair.html
(ganz unten bei Hazard Flasher Diodes (05-07 & G650GS) )



Anhänge

mmo-bassman

mmo-bassman

Dabei seit
30.11.2013
Beiträge
1.996
Ort
Kassel
Modell
G650GS, Bj.: 2014
Hab mal grad durchgeblättert, da is auch nix.
Auch auf meiner DVD für die "G" is nix drauf.
Was sind das für Dioden und warum sind die so versteckt?
