Nebel/Zusatzscheinwerfer; wo Abnahme des Steuerplus?

[twoface]

moinsen,

ich krieg hier echt nen Hals,... aber von Anfang an

ich wollte oder bin gerade dabei mir Zusatzscheinwerfer an ´meine 1100 GS anzubauen und musste feststellen, dass die mitgelieferte Anbauanleitung für die Füße ist,..
da wird beschrieben, dass ich das weiße Kabel des Ein/Ausschalters an das weiße Kabel eines Steckers unter dem Tank anbringen soll,... gemacht getan...und nix :-((

jetzt habe ich festgestellt, dass dort überhaupt kein Strom anliegt, jetzt bin ich verunsichert

ich habe jetzt insgesamt drei Kabel gefunden die dann stromführend sind, wenn ich das Abblendlicht einschalte
eines auf der rechten Seite im schwarzen dicken Stecker gelb/weiß und zwei Kabel auf der linken Seite (Farbe weiß ich jetzt nicht mehr)

FRAGE:
ich würde gerne meine Zusatzscheinwerfer so anschließen, das die sich genauso verhalten, wie der Hauptscheinwerfer.
Sprich beim Startvorgang AUS gehen und erst wenn die Kiste läuft wieder brennen.


An welchem Kabel darf ich nun das Steuerplus vom Ein/Ausschalter anschließen ??

Ich danke Euch für Eure Hilfe, ich bin erst mal kapout......und ess was :-), das hebt u.U. meine Stimmung

grüße

p.s.
und warum sagt mir die Anleitung das ich auf Relais 86 die Masse legen soll
und auf 85 den Ein/Ausschalter
---weil es egal ist??---



[Larsi]

- verbinde die eine seite des nebellampenschalters mit klemme 56b des moppeds
- verbinde die andere seite des nebellampenschalters mit klemme 86 am relais
- verbinde klemme 30 des relais über eine sicherung mit B+
- verbinde klemme 87 des relais mit den nebellampen
- verbinde minus der nebellampen mit fahrzeug-masse (B-)

soll dein nebellicht wie vorgeschrieben bei einschalten des fernlichts ausgehen, dann
- verbinde klemme 85 des relais mit 56a

soll dein nebellicht nicht wie vorgeschrieben bei einschalten des fernlichts ausgehen, dann
- verbinde klemme 85 des relais mit B-

kabelfarben weiss ich nicht.



[twoface]

danke Larsi für deine schnelle Antwort.
Hilfreich wäre es , wenn mir jemand sagen könnte welches Kabel ich anzapfen könnte. Quasi die Stecker unter dem Tank,
da gibt es auf der rechten Seite den schwarzen dicken Stecker, darauf eine heller dicker Stecker und auf der linken Seite gibt es zwei schmälere Stecker in orange und darauf einen in schwarz. In der Mitte gibt es auch nochmal schmälere Stecker aber die lass ich mal außen vor.

Links glaube ich ist ABS und Zündschlossgeschichten ???
Mitte weiß ich nicht und rechts denke ich ist u.a. die Lichtgeschichte

oder oder oder

obwohl ich das whb und die Bibel von Klasing habe komme ich hier nicht weiter und meiner Anleitung glaube ich keinen Zentimeter mehr, das gibt einen schönen Anruf bei ....

viele grüße



[twoface]

also irgendwas mache ich falsch oder ich stehe mir vor Frust selbst auf der Leitung.....
meine Relaisschaltung sieht folgend aus
30 - Batterie plus mit 10 A Sicherung
86 - Masse
85 Schalter blau an Klemme 85 des Relais und weiß an ??? (siehe unten)
87 - Zusatzscheinwerfer Plus

Jetzt habe ich das weiße Kabel(ich denke Schaltplus) des Schalters an das gelb/weiße Kabel des Abblendlichtes drangetüttelt und nachdem ich das Abblendlicht angemacht hatte und danach die Scheinwerfer anschaltete

KURZSCHLUSS (10a der Sicherung von Relais 30 durchgebrannt)

also Kabel wieder ab, verschmorte Sicherung raus und nu?????

ich könnt k.....

grüße
ich trink jetzt Bier, Hunger hab ich keinen mehr :-)



[Larsi]

hier ist ein schaltplan:
http://www.powerboxer.de/images/sto...ltplaene/im_17a_r1100_fahrwerk_schaltplan.jpg

dein kurzschluss ist auf der leitung B+ -> klemme 30 - 87 -> nebellampen -> masse

kommt an den nebellampen plus und minus irgendwo zusammen?
ohne verbraucher gibts einen kurzschluss.



[ScottyMcCoy]

Hallo

Ich hatte mir damals ein Schaltrelais gekaut und dirket an die Batterie angeklemmt. Den Schaltstrom habe Ich mir vorne im Scheinwerfer direkt vor der Birne abgegriffen. (Hab mich für das Standlicht entschieden) Zum Relais eine 1 A Sicherung zwischen Relais und dem Standlicht montiert (Spritzwassergeschützen Sicherungshalter gekauft) Du könntest also über dein Standlicht den Strom automatisch ein und Ausschalten und wärst direkt auf der Batterie mit der Stromversorgung.

Wahhlweise kannst du natürlich auch noch einen "EIN" und "AUS" Schalter vor den Nebelleuchten montieren......

Gruß

Scotty



[T2-SWA]

Hallo

Ich hatte mir damals ein Schaltrelais gekaut und dirket an die Batterie angeklemmt. Den Schaltstrom habe Ich mir vorne im Scheinwerfer direkt vor der Birne abgegriffen. (Hab mich für das Standlicht entschieden) Zum Relais eine 1 A Sicherung zwischen Relais und dem Standlicht montiert (Spritzwassergeschützen Sicherungshalter gekauft) Du könntest also über dein Standlicht den Strom automatisch ein und Ausschalten und wärst direkt auf der Batterie mit der Stromversorgung.

Wahhlweise kannst du natürlich auch noch einen "EIN" und "AUS" Schalter vor den Nebelleuchten montieren......

Gruß

Scotty

so ist, immer mit Relais !
und das Kabel von der Batterie mit 16 A absichern, Kabelschuhe löten und keine "Stromdiebe" verwenden.

Am besten für die Montage mal jemanden beiholen der Ahnung hat.

Gruß ...



[hoechst]

Die Dinger sind so preiswert, weil man sie selber montieren muss. Jetzt den Lieferant für eigenes PlusMinusDefizit anzugehen, finde ich daneben. Wenn du Schaltpläne nicht lesen kannst und vorne oben unter dem Tank den Stecker der DWA nicht findest, dann eben nicht. Ist aber dein Problem... Kiste abfackeln nur um 50€ zu sparen ist suboptimal.


Ich habe übrigens den Scheinwerfer abmontiert und am Standlicht den Schaltstrom abgezapft, das Kabel geht dann über einen Schalter zum Relais .



[ScottyMcCoy]

Jetzt noch mal etwas ausführlicher

Als Relais habe Ich

Kfz-Relais FiC FRC5BA-DC12V 12 V/DC 1 Arbeitskontakt 30 A 14 V/DC im Conrad Online Shop | 504357

verwendet. Die Sicherung einfach durch die Stärke ersetzen die für die Kabel bzw. die Nebelscheinwerfer geeignet ist.

Dafür ggf. Anleitung der Scheinwerfer lesen.

In meinem Fall habe Ich an dem Relais mehrere Vebraucher angeschlossen. Aus diesem Grund habe Ich auf der Ausgangsseite des Relais vor jedem Verbaucher jeweils eine passende Sicherung noch mit eingebaut.

Für die Sicherungen vor den Verbrauchern und für den Schaltstrom vom Standlicht zum Relais habe Ich

AIV Flachsicherungs-Halter Kabel-Querschnitt 2,5 mm² Sicherung=Standard-Flachsicherungen im Conrad Online Shop | 852863

verbaut.

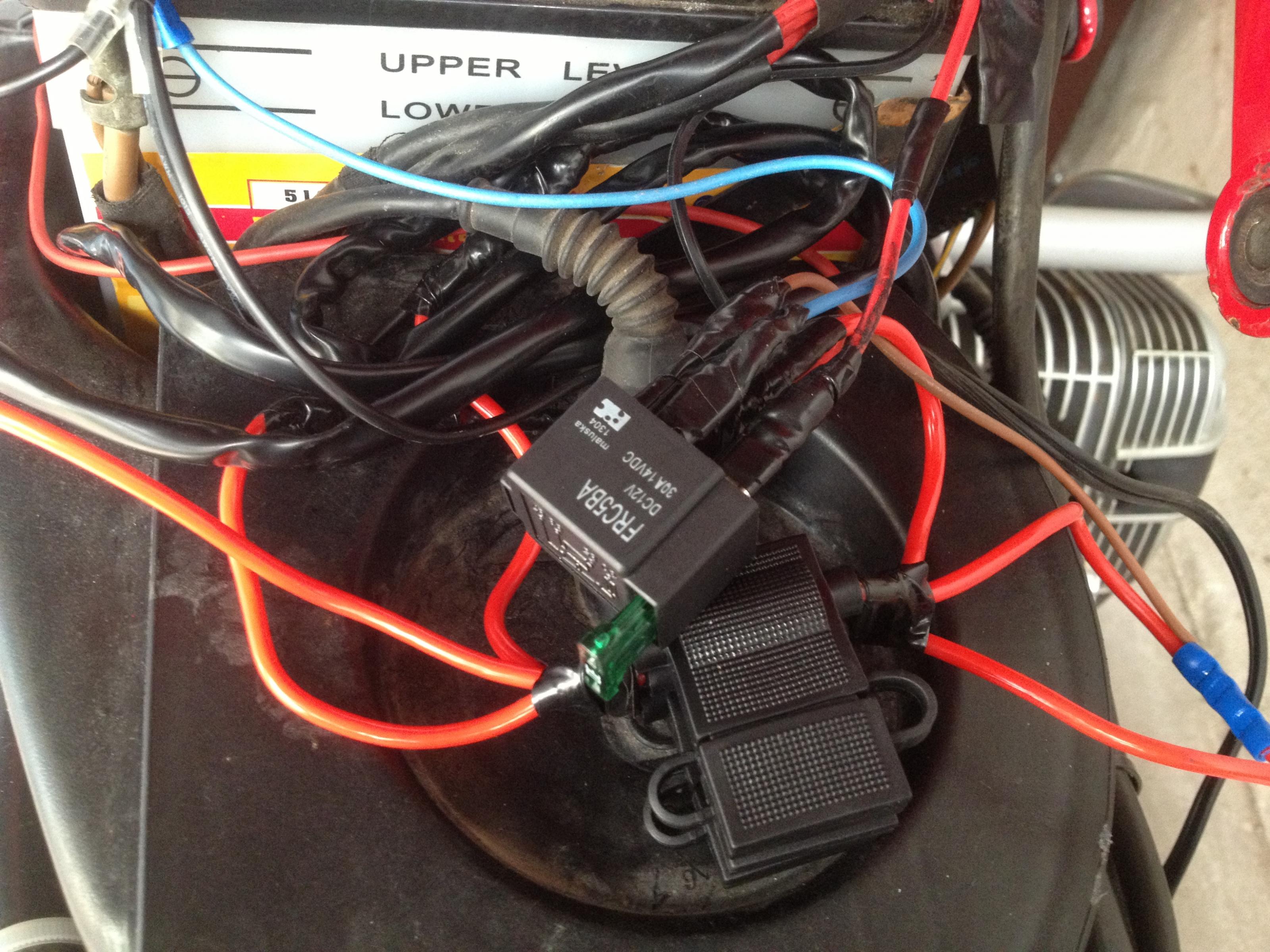

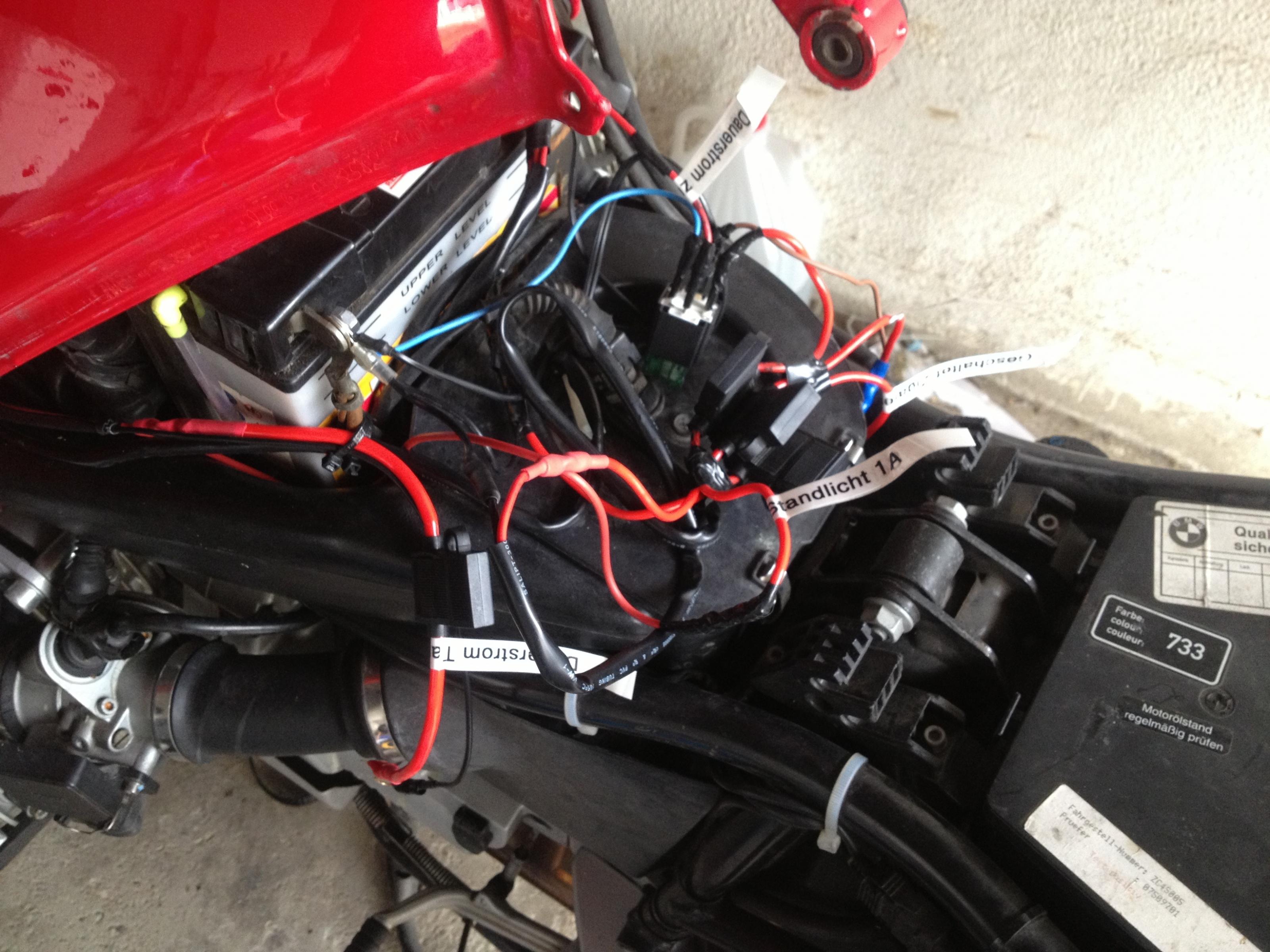

Bin jetzt nicht so der super Tüfftler und habe deswegen alle Kabel einfach auf meinem Luftfiler verbunden. (Pressverbinder + Klebeband zum Abdichten) Deswegen auch die spritzwassergeschützten Sicherungshalter.

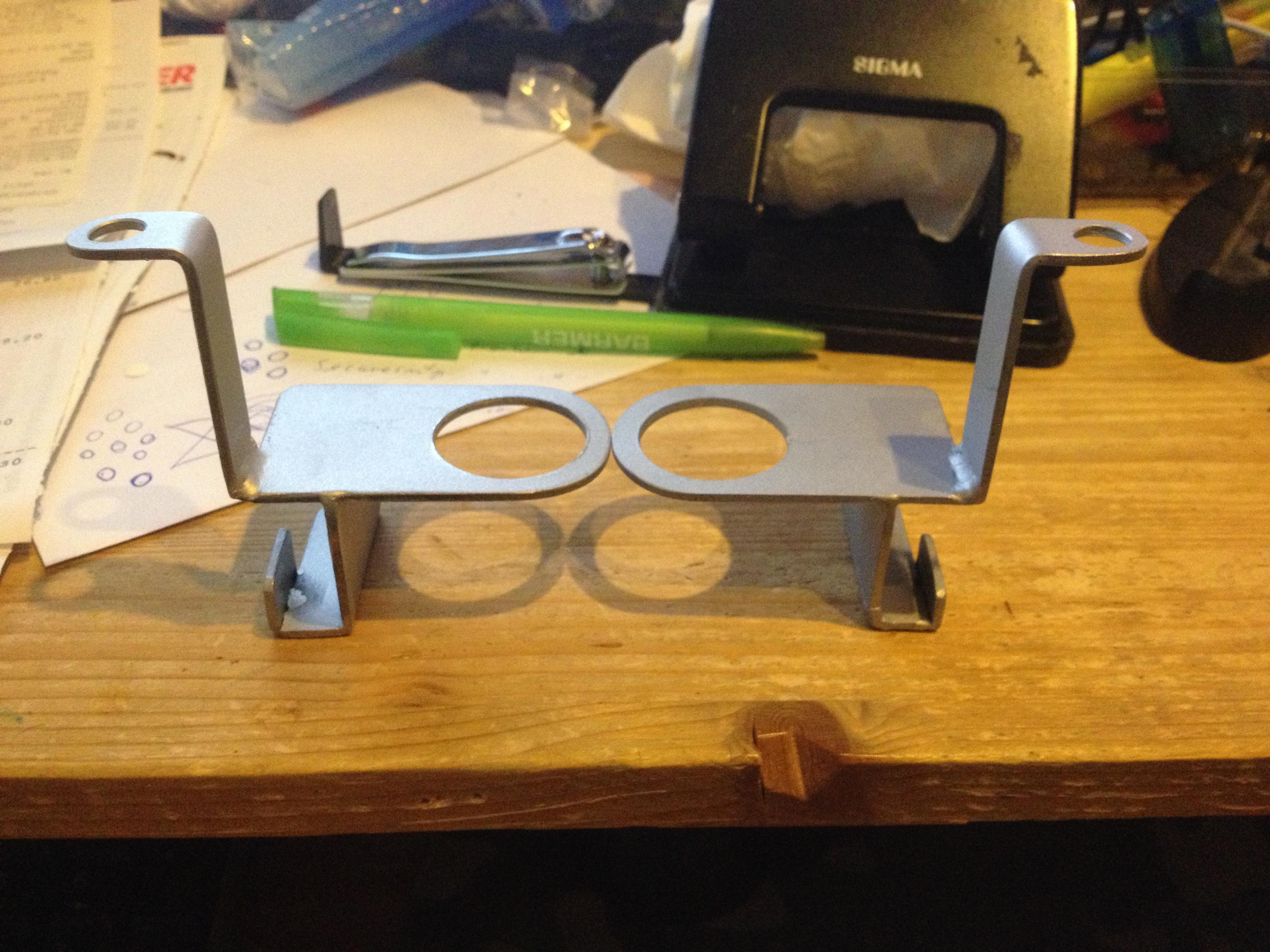

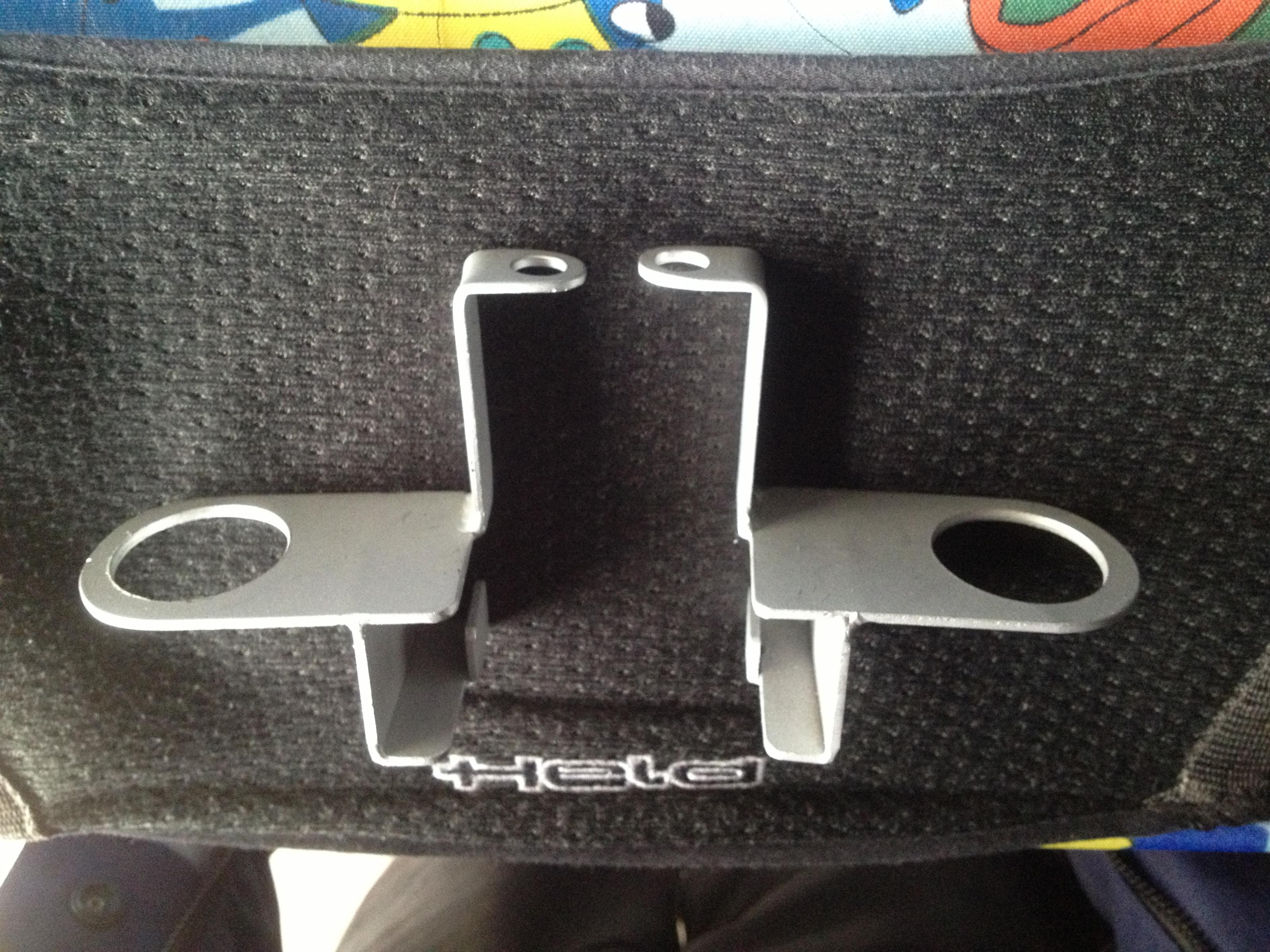

Hier noch ein paar Bilder dazu.

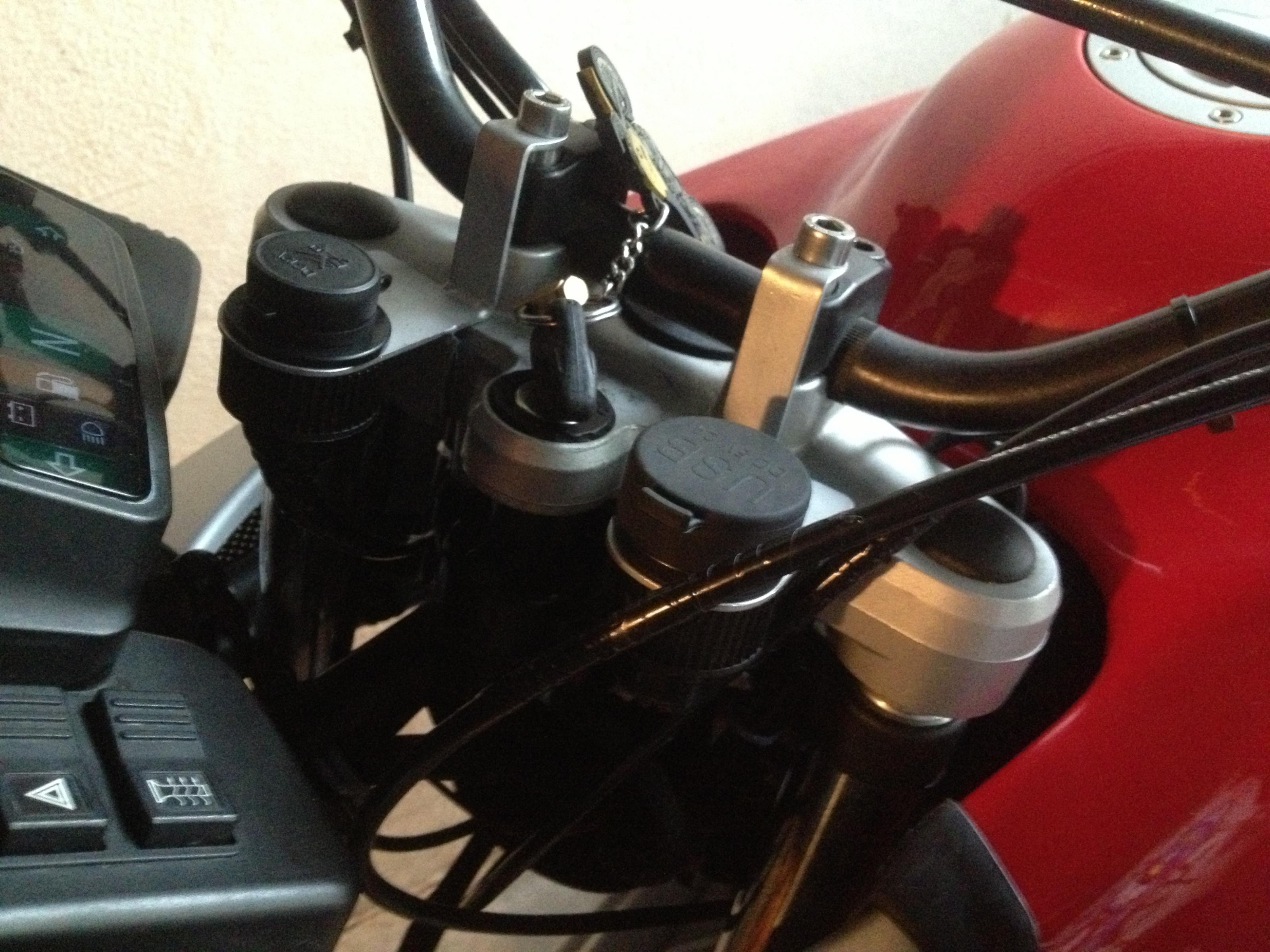

Und hier meine Position der Steckdosen am lenker

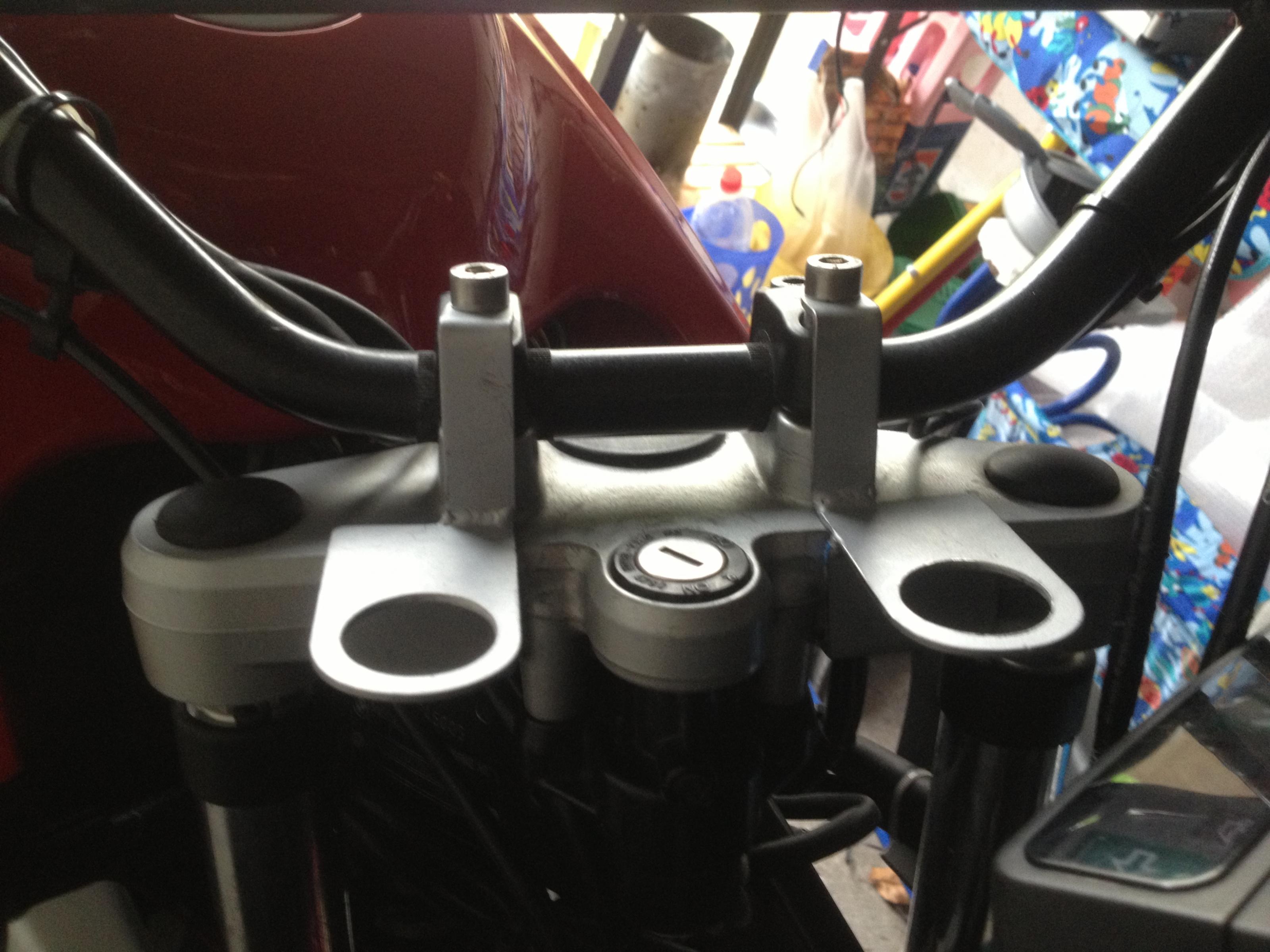

In diesen beiden Fassungen





Ich gebs ja zu, is ne Mischung aus ner guten Idee aber gepfuscht ausgeführt. Wichtig ist, das du passende Sicherungen für die Durchmesser der Kabel bzw. für den angeschlossenen Verbaucher verwendest. Motorrad abfackeln ist nicht Sinn der Aktion. Sollte bei meiner Verkabelung ein Kurzschluss entstehen,dann fällt bei mir immer eine Sicherung, Motorrad i.O. Strom aus.

Wenn du Fragen hast gib einfach bescheid.

Gruß

Scotty



[twoface]

moinsen meine Herren,

Larsi hatte recht, der linke Zusatzscheinwerfer hatte den Fehler. Die Kabelschuhe hatten Kontakt zueinander und deshalb der Kurzschluss.
Ich darf aber dennoch den Finger heben und die Firma dafür verantwortlich machen, denn es wurden die falschen Kabelschuhe angebracht.
Nicht nur das, auch die Quetschverbindungen waren lieblos hergestellt und ein Schuhe konnte ich einfach so abziehen. Professionelles arbeiten kenne ich anders.
naja seis drum,...

Mit meinem plus/minus Defizit habe ich die Schadstelle ausgebessert, beide Lampen demontiert und die grundsätzliche Verkabelung innerhalb der Lampe optimiert.
Jetzt funzt alles und die Welt freut sich.
Achso ich habe mit einem Stromdieb erneut das gelb/weiße Kabel des rechten schwarzen Steckers (wie der auch immer heißen mag) angezapft.
Die Zusatzscheinwerfer gehen jetzt beim Startvorgang, wie der Hauptscheinwerfer auch, aus.
Alles ist gut, so wollte ich es haben.

Ich danke Euch für Eure Beiträge.

Grüße
twoface
