Anschluss der Griffheizung fremdbelegen....?

[Martin01]

An die Elektrofraktion.....
Aufgrund der Tatsache das ich die Griffheizung ausgebaut habe ,
würde ich gerne wissen ob ich die Anschlüsse unterm Tank jetzt z.B. mit
LED Fernscheinwerfern problemlos belegen kann ?

LG aus Wuppertal,
Martin



[BigJay]

Hallo Martin!

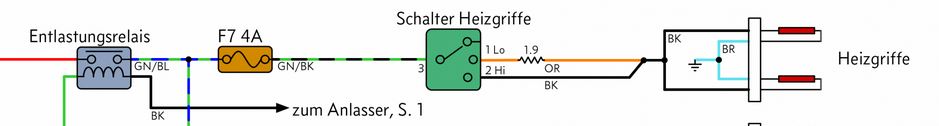

Ja, kann man machen. Der Stromlaufplan dazu sieht
so aus, max. 4A sind möglich bei originaler Sicherung.
Möglicherweise auch mehr, je nach Querschnitt der
grün-schwarzen Zuleitung...



[Klausmong]

Aber Achtung, dann muss die Stellung am Schalter immer auf 2 sein.

Denn mit 1 wird ein Widerstandsdraht vorher beschaltet ( der mit 1Lo im Schaltplan mit 1,9 Ohm )



[horst.w]

Den Widerstandsdraht sollte man tot legen.
Meiner war durchgebrannt, da hat sich das erübrigt.

Ich habe den Schalter auch nur zum Schalten von Relais genutzt, mit den Fädchen von Litzen kann man sonst nicht viel anfangen.

Nachtrag:
Achso ja, mein größtes "Problem" war das Abgreifen der Anschlüsse unterm Tank.



[Martin01]

Besten Dank für die schnelle Rückmeldung .

Das hört sich ja gut an , die LED Lampen ziehen ja kaum Strom,
da werde ich China Stecker ankrimpen und fertig.
Was passiert , wenn ich den Wiederstandsdraht nicht totlege , kommt
dann auf 1 nur ein verminderter Strom an...?

LG Martin



[horst.w]

Schau Dir BigJays Zeichnung an.
Auf Low geht der Strom zunächst durch den W,-Draht, als halbe Kraft. Zugleich steht aber die Hi-Leitung unter Spannung, weil beide unten im Kabelstrang zusammengeführt werden. Schaltest Du am Schalter oben auf Stufe 2, hast Du volle Kanne. Ob Stufe 1 allein schon die LEDs einschaltet, glaube ich nicht. Bleibt also wohl ungenutzt.
Wenn Du den W.-Draht nicht totlegen willst, bietet es sich an, an dem 4-fach Verteilstecker Braun (?) der Heizgriffe zuzugreifen, das ist der geringstmögliche Aufwand.

Ich habe (notgedrungen) eine Kombination daraus gemacht, wobei ich noch keine LED Nebler habe. Nur vorbereitet, dass ich auf Stufe 1 die Heizgriffe einschalte (stufenlos über einen PWM) und mit Stufe 2 am Schalter sowohl Heizgriffe als auch Nebler. Deshalb gehe ich über Relais und die Versorgung direkt über eine abgesicherte Leitung von der Batterie.

Ach ja, Kollege hat mit einem zusätzlichen Schalter am Gasgriff (total unauffälliges 3D-Druck Gehäuse) die Nebler geschaltet.



[horst.w]

Musst Du mal testen, ob Stufe 1 ein Relais ordentlich und sicher anzieht. Wenn Ja, dann stehen Dir alle Türen offen, für eine Kombination von Heizgriffen und Nebler.



[Martin01]

Hallo Horst ,
danke für die ausführliche Beschreibung,
die Heizgriffunktion brauche ich nicht mehr ,habe auf Rizoma Alugriffe umgerüstet,
da is nix mehr mit heizen.
Werde die Spannung am Verteiler abnehmen , ob es dann auf 1 oder 2 leuchtet ist mir
eigentlich egal , Hauptsache keine zusätzlichen Kabel und Schalter verbauen .

LG Martin



[horst.w]

... deshalb ,
dann existieren die Zuleitungen zu den Griffen ab dem weißen 4-fach-Stecker bei Dir auch nicht mehr, umso besser. Dann brauchst Du eigentlich nur noch Plus / Minus richtig rum anschließen und fertig ist der Lack.
Wenn Du soweit bist, schreibe bitte mal, wie sich die Nebler auf Stufe 1 benehmen.



[Martin01]

Klar , wird gemacht , kann aber noch einen Moment dauern .
