Cartool Stecker - Welches Kabel welcher Pol? F800 GS Bj. 2013 (0B02)

[mrmatteng]

Moin,

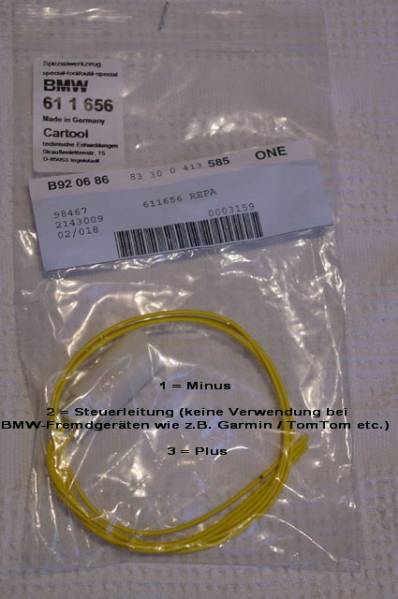

habe mir das Zumo XT gekauft und will es am Wochenende mit dem BMW Reparaturstecker (Cartoolstecker) ans CANBUS anstecken. Der Stecker (BMW Teilenummern, welchen ich bestellt habe, hat 3 gelbe Kabel, welche Nummeriert sind. Mit anderen Worten ich kann die Leitungen, welche "aus dem Motorrad" kommen, weiterführen und entsprechend Plus/Minus(Masse) weiterleiten

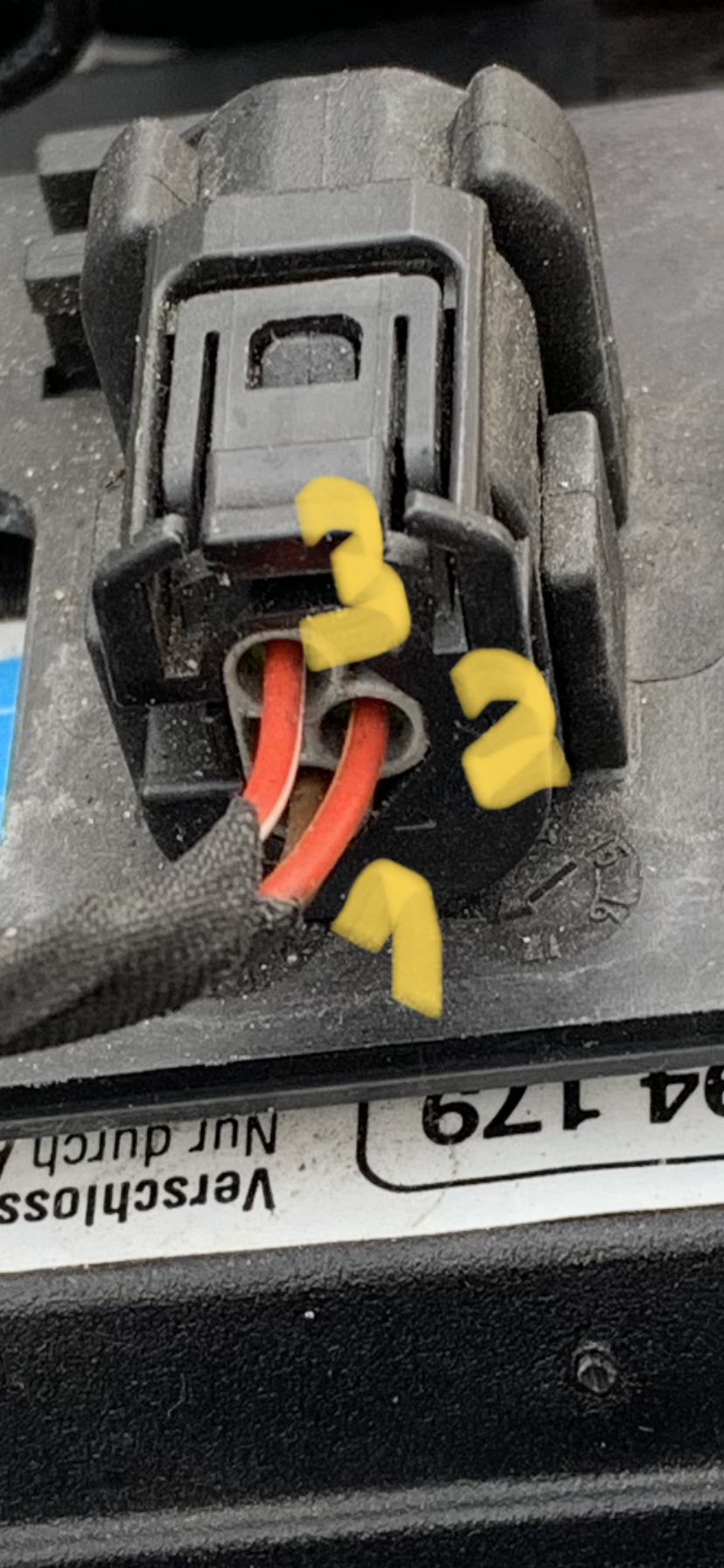

Dafür müsste ich aber wissen, welche 2 der aus dem Bild dargestellten Kabel Plus/Minus(Masse) aus dem Motorrad sind!?

1,2,3?! Kann die Farben nicht interpretieren.

PS: Die Zahlen, welche ich (künstlerisch begabt) danebengepinselt habe, finden sich auch auf den Buchsen, man sah sie nur nicht gut.

Jemand Input? Ich wäre sehr dankbar, habe leider keinen Strommesser....



[mrmatteng]

Ich glaube ich habe die Antwort schon selbst gefunden.... "

Ganz wichtig: Die Kabel an der Steckverbindung sind nicht markiert. Daher empfehle ich, dass du zunächst, bevor es zu irgendeiner Art Montage kommt, erst mal die Pole markierst. Pack den Stecker aus und lege ihn auf den Tisch. Auf der linken Seite ist eine kleine Nase. Genau auf dieser Seite ist auch der Pluspol. Das mittlere Kabel ist ein Steuerkabel (für uns nicht relevant), das rechte bezeichnet den Minuspol."



[Hobbyfahrer]

Kann man aber auch ganz einfach nachmessen.

(Cartoolstecker) ans CANBUS anstecken

Der Anschluss für ein Navigationsgerät ist kein CAN-Bus sondern der mittlere Pin ist der LIN-Bus.

Mich wundern nur die Farben bei dir aber eventuell war früher so bei BMW.
