Hallo an Alle,
Wir möchten gerne ein Navi (TomTom Rider) "fest" anschließen und mit dem Stecker, der unter der Lenkerverkleidung ist, verbinden. Das Problem ist nun wir haben den Stecker (ohne Kommentar oder Anleitung beim BMW Fachhändler bekommen) mit drei (durchnummerierten) Kabeln und den Gegenpart fürs Navi mit zwei kabeln (+/-) - Ich glaube zu wissen, daß das dritte Kabel irgendetwas mit dem BMW Navi zu tun hat, was ist ja egal, aber welche Kabel brauche ich jetzt zur Stromversorgung unseres TOMTOM 1+2 1+3oder 2+3?. Würde mich sehr freuen wenn sich jemand der davon Ahnung hat sich melden würde und mir mit Tips beiseite stehen könnte.

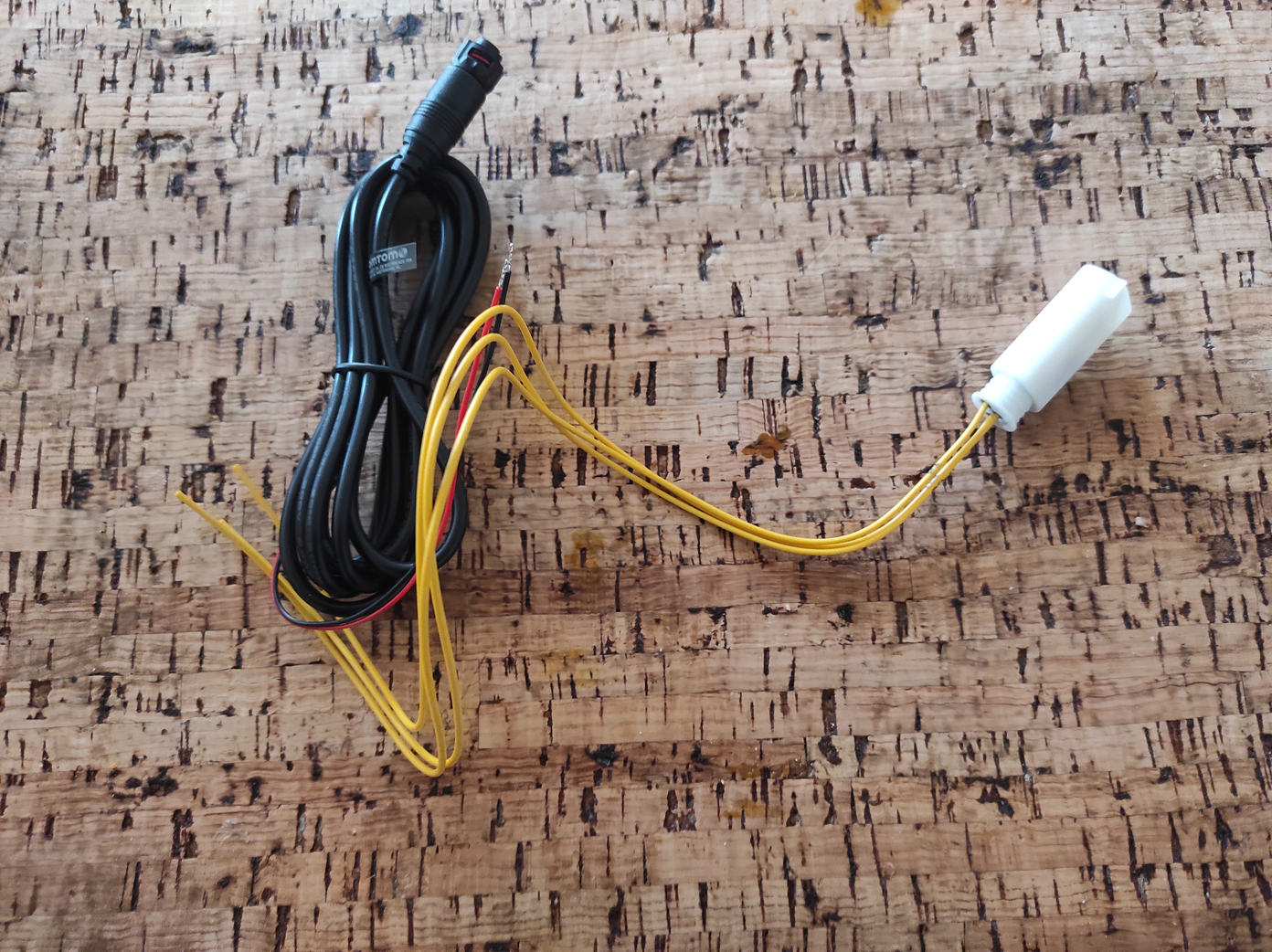

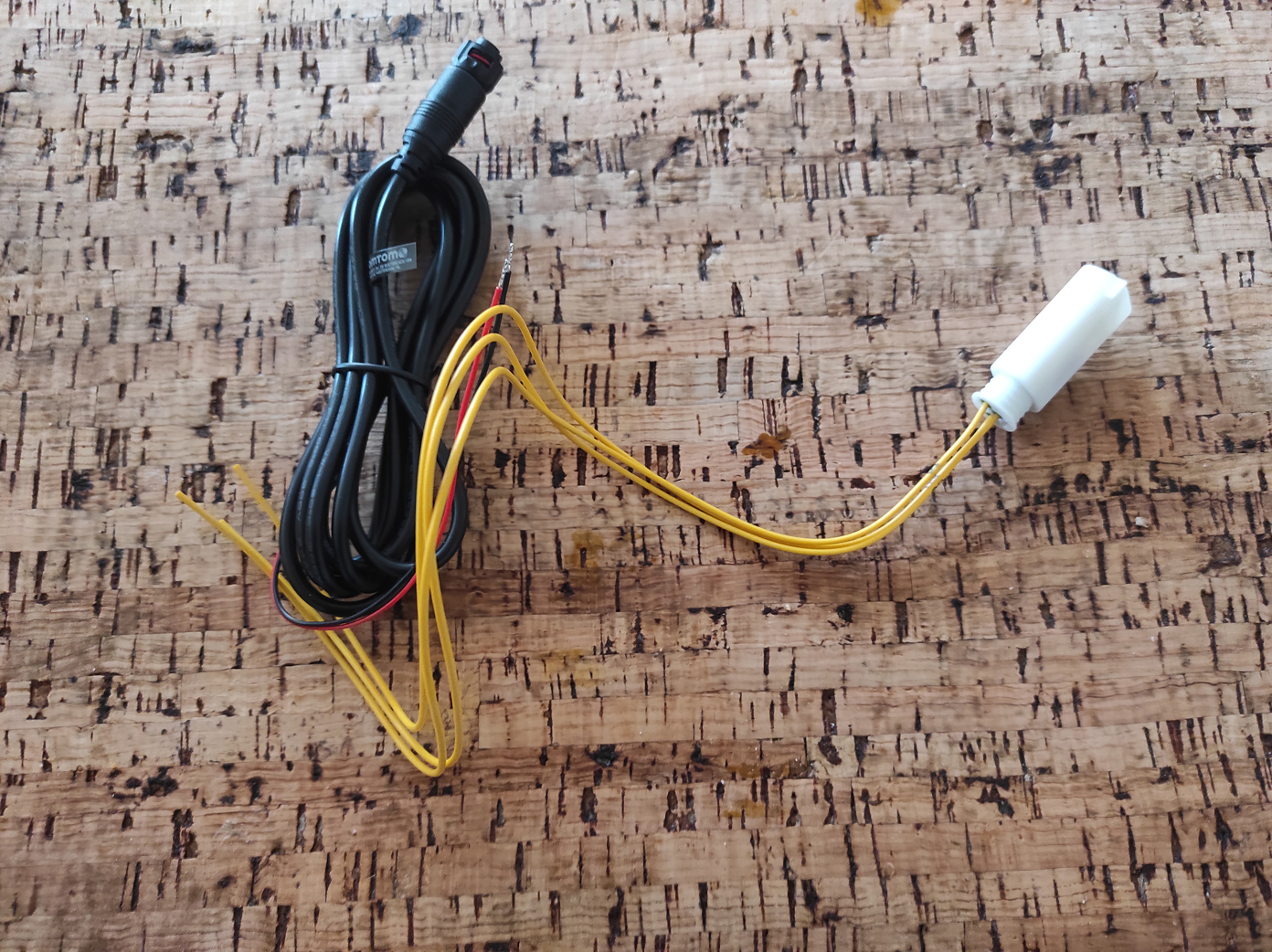

Anbei ein Bild der beiden Stecker...
Danke im Vorraus und Grüße
Stefan



[R1200GSRider]

schau mal hier, das dürfte helfen
https://www.motorradzubehoer-hornig.de/i/900/496/2/anschlusskabel.jpg
oder
Cartool-Stecker Belegung????



[steffber]

Danke erstmal für die schnelle Antwort. Jetzt habe ich zwei Möglichkeiten 1mal ist Kabel Nummer 1 der Pluspol und einmal Kabel Nummer 3.....
Ist es eigendlich bei 12 Volt sehr schlimm wenn man die Pole falsch anschließt - also eine Möglichkeit wäre ja, daß nichts passiert oder kann da irgendwas im "Computermotorradsystem" durchbrennen.??
Grüße
Stefan



[nobbe]



[JUG]

Schau mal hier:
Cartool Stecker - Welches Kabel welcher Pol? F800 GS Bj. 2013 (0B02)



[R1200GSRider]

Danke erstmal für die schnelle Antwort. Jetzt habe ich zwei Möglichkeiten 1mal ist Kabel Nummer 1 der Pluspol und einmal Kabel Nummer 3.....
Ist es eigendlich bei 12 Volt sehr schlimm wenn man die Pole falsch anschließt - also eine Möglichkeit wäre ja, daß nichts passiert oder kann da irgendwas im "Computermotorradsystem" durchbrennen.??
Grüße
Stefan

verpolen solltest Du nicht, ich persönlich hatte es damals mit einem Multimeter einfach ausgemessen. Cartool Stecker eingesteckt, Zündung an und an den gelben Kabeln gemessen. Danach die Kabel am Navi Anschluss angelötet.



[Eckart]

Ist es eigendlich bei 12 Volt sehr schlimm wenn man die Pole falsch anschließt - also eine Möglichkeit wäre ja, daß nichts passiert oder kann da irgendwas im "Computermotorradsystem" durchbrennen.??

Natürlich ist das sehr schlimm. Dem Motorrad wird wahrscheinlich nichts passieren, weil der Anschluss abgesichert ist, aber viele / die meisten Geräte sind nicht gegen Verpolen geschützt. Bei Elektrobasteelien hat man immer ein Multimeter zur Hand. Dessen Minuspol kommt an den Minuspol der Batterie und mit der anderen Messstrippe ertastest Du, welche der Leitungen Plus ist.



[ufoV4]

Ist es eigendlich bei 12 Volt sehr schlimm wenn man die Pole falsch anschließt

Bitte such Dir jemanden, der wenigstens ein paar elektrotechnische Kenntnisse hat. Sonst wird das nichts. Werkzeug und Multimeter wirst Du ja sicher nicht extra kaufen wollen...



[steffber]

Also ein Multimeter habe ich .. nur leider keine Ahnung wie das Ding funktioniert... Wir würden das alles ja in der Werkstatt machen lassen aber einen Termin bis wir in 10 Tagen in den Urlaub fahren zu bekommen ist leider unmöglich...



[ex-5]

Hi, wo kommt der TE denn her? Ggf ist jemand in der Nähe, der unkompliziert helfen kann...



[oldboy]

Hallo Steffber

PIN-Belegung für BMW-Stecker
Pin 1 = Masse
Pin 2 = nicht belegt
Pin 3 = +12V

Liebe Grüße
Oldboy
