Mechanische Relais durch Elektronik ersetzen

[jetmag]

Hallo,

ich möchte ein mechanisches Relais durch Elektronik ersetzen.
Benötigt wird tasächlich 3A / 35 Watt. Wichtig ist eine möglichst compackte, feuchtigkeitsresistente Bauform.

Gruß, Peter



[nobbe]

bei halbleiter relais https://www.conrad.de/de/o/halbleiterrelais-0214315.html

oder https://www.voelkner.de/products/37...altspannung-max.-33-V-DC-Sofortschaltend.html



[jetmag]

Leider fehlt mir das Verständnis welches Kabel an welchen Anschluss.

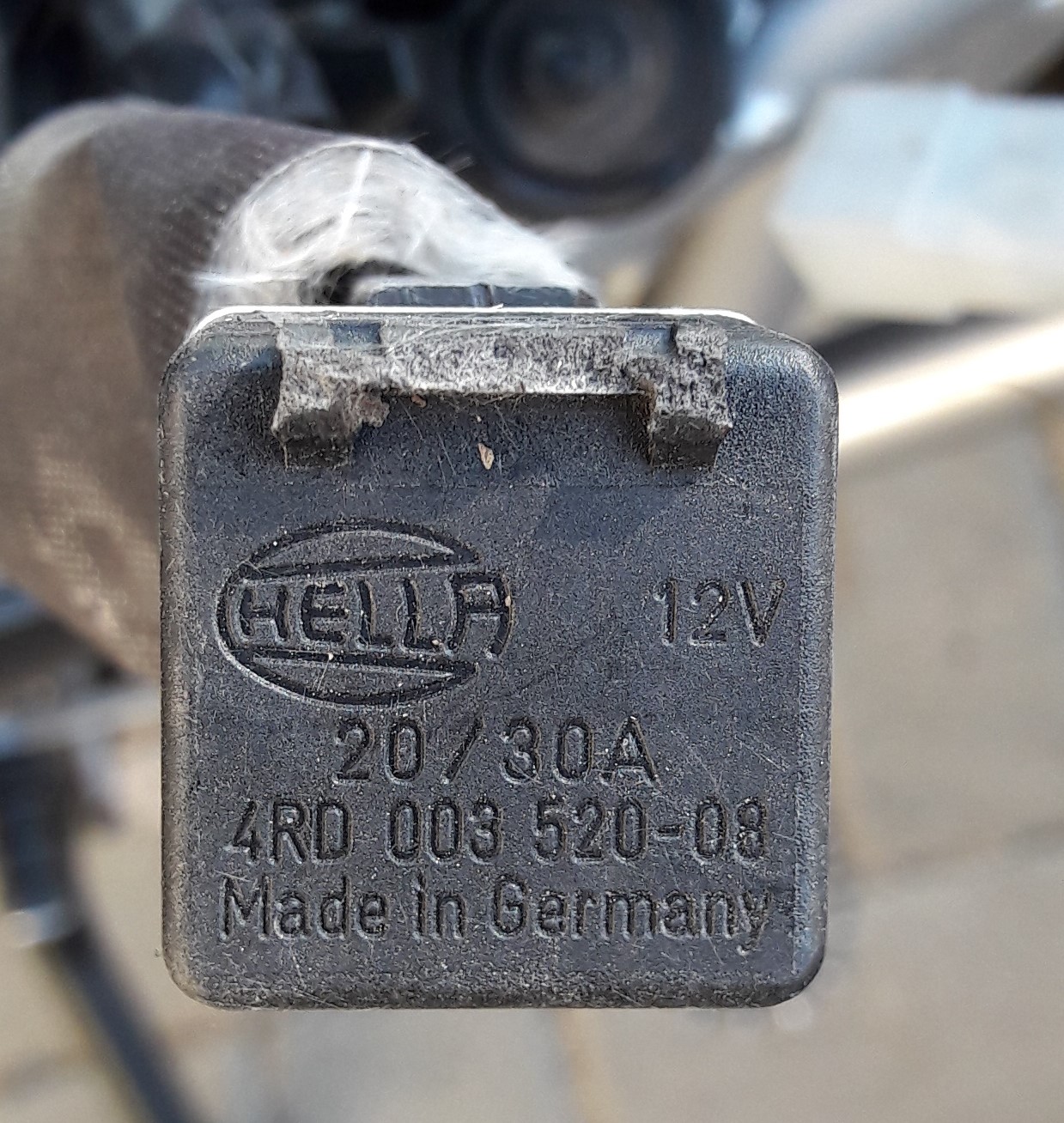

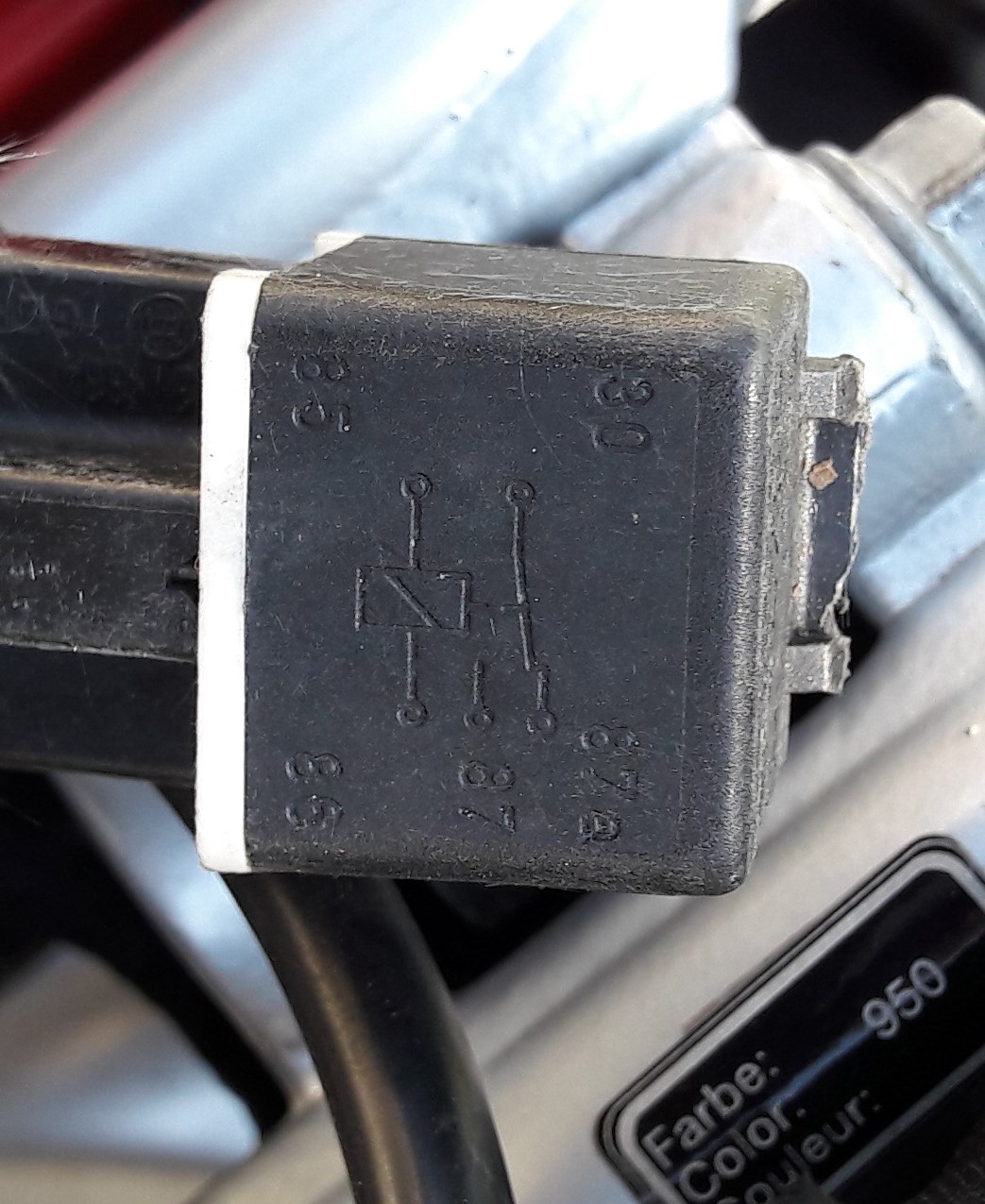

An meinem Relais gibt es eine Kfz typische Kennung der Anschlüße, durch Zahlen.



[nobbe]

äh, ja warum willst du das Mechanische durch ein halbleiter ersetzen (welche motivation??)
sonst ist auf jedem bauteil draufgedruckt, oder steht im beiblatt , wie es funktioniert



[jetmag]

Das Relais ist einfach zu groß und findet keinen rechten Platz. Ich würde es gern unter das Werkzeugfach verbauen, wo der Rest der Sitzheizung untergebracht ist. Durch die fliegende Verlegung quittiert es regelmäßig den Dienst.



[nobbe]

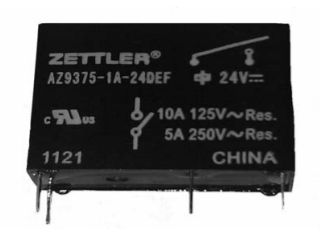

ah ok, da wäre ein printrelais besser (und billiger) https://www.voelkner.de/products/48...rintrelais-12-V-DC-10A-1-Schliesser-1St..html
kabel sauber anlöten, schrumpfschauch drüber..



[jetmag]

genau so, jetzt bleibt nur die Frage welches Kabel an welchen Pin?
Sorry ich kann zwar was mit einem Stromlaufplan anfange, kabel sauber anlöten, schrumpfschauch drüber,
aber das ist nicht so ganz meins...



[nobbe]

ja , also : nennen wir es mal vereinfacht so : "ein relais besteht aus spule & schalter"

bei der spule legts du den steuerstrom an , sodass die spule anzieht und den "schalter" umlegt

dann eben noch der "schalter" - hier ist die LAST mit viel Ampere geschaltet..

also

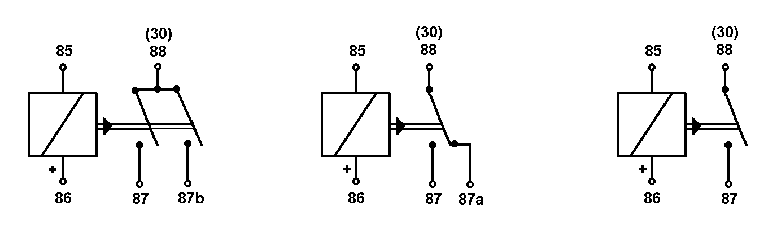

hier ist dann spule zwischen 85/86 und schalter bei 87/88

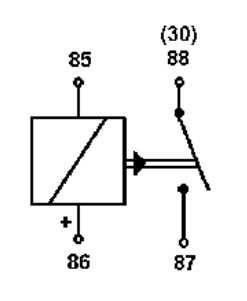

im diagram und ist dann spule links die 2 pin und schalter rechts die 2 pin



[jetmag]

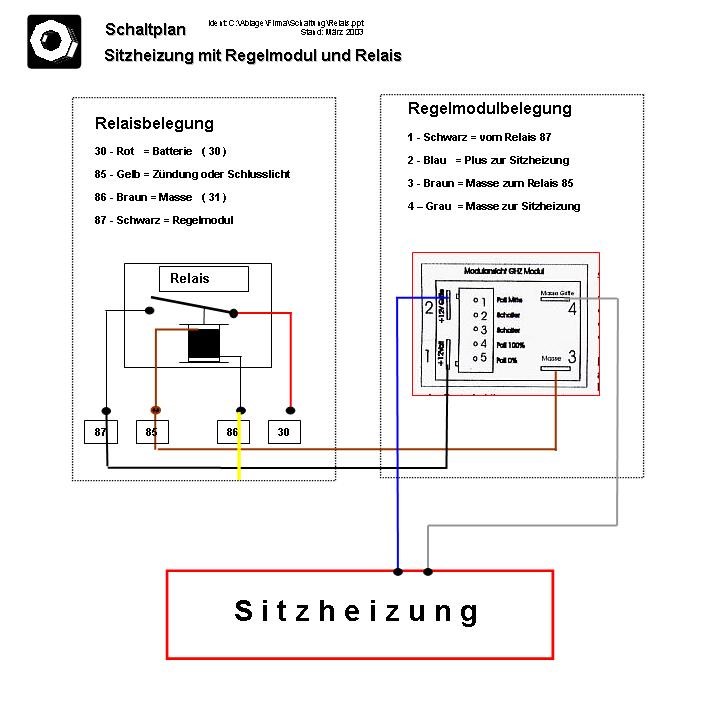

nur um Missverständnisse auszuschließen, hier der Schaltplan meiner Sitzheizung



[jetmag]

aber ich glaube das bekomme ich hin,
Danke für die Anleitung



[nobbe]

ja ok , alternativ wäre auch eine griffheizungs steuerung zu verwenden . die macht im prinzip nichts anderes
https://www.louis.de/artikel/saito-heizgriffe-fuer-22mm-lenker/10032748
