Polung bei Cartool-Stecker (erledigt)

[richard98]

Hallo ihr lieben. Ich habe mir für meine F750GS ein Garmin Zumo XT gekauft und stehe jetzt vor der Frage der Verkabelung. Um das Navi mit Strom zu versorgen möchte ich den CanBus nutzen an dem sonst das originale BMW Navi hängt. Dafür habe ich mir diesen Stecker bestellt. Die originale Garmin Verkabelung kommt ja mit einmal rotem und einmal schwaren Kabel, hier sind aber drei Kabel. Welches muss ich mit welchem verbinden? Sorry für die blöde Frage, aber für mich ist Strom einfach nur "macht klein schwarz und hässlich". Danke im Vorraus



[GSF]



[richard98]

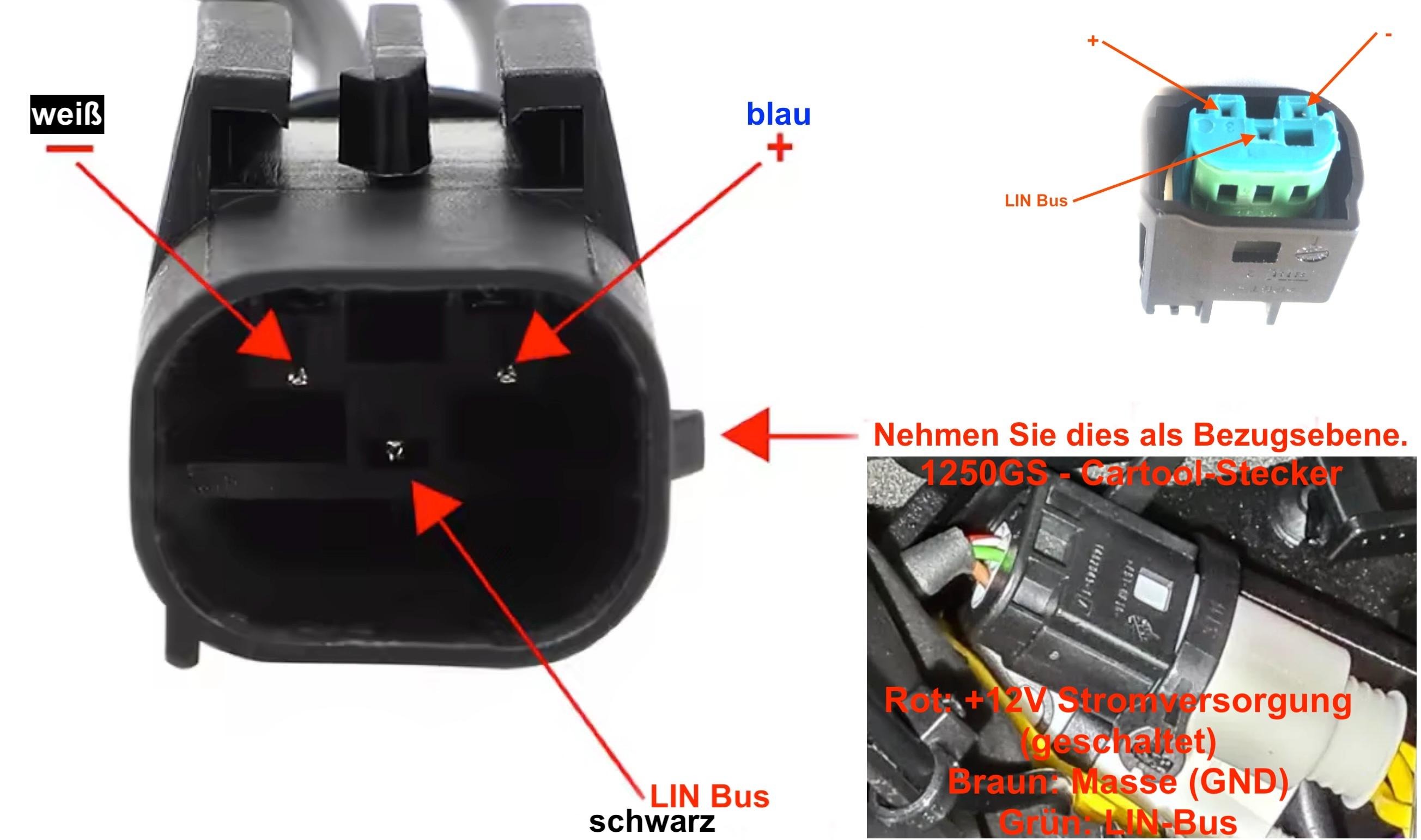

Anhang anzeigen 818874

Das beantwortet fast meine Frage. Ich brauche also die beiden äußeren. Jetzt muss ich noch dumm fragen: bei dem garmin Kabel, welches ist das + und welches -? Bzw anders gefragt in Bezug auf das Bild: schwarz = braun?



[GSF]

Farben können anders sein die Belegung bleibt immer gleich.



[MichaelBC]

Wenn es rot und schwarz gibt, dann ist rot immer plus und schwarz immer minus.



[Andi#87]

Ändere deine Überschrift mal von Can Bus auf Car Tool



[gerd_]

Hi

Wenn es rot und schwarz gibt, dann ist rot immer plus und schwarz immer minus.

Im oberen Bild sind bereits 2 Kombinationen angegeben
ws(-), bl(+), sw(LIN)
und
rt (12V), bn(Masse), gn(LIN).

Da wäre für mich alles klar, ich ziemlich verwirrt und unterwegs um das Messgerät zu holen.
gerd
