Hallo,
mir war mal wieder langweilig und überlegt mir daher, was ich mit meiner freien Zeit anstellen kann .
Ich wollte schon immer mal ein Roadbook Halter an meiner GS haben, habe meine Tour immer auf ein Schmierblatt aufgeschrieben und vom Tankrucksack abgelesen.
Aber je länger die Tour war desto schwieriger konnte ich mein eigene Schrift lesen
So aber nun zum Halter, hab mal ein Stückliste zusammengestellt was ich alles verbaut habe.
Leider ist mir zu spät eingefallen das ich was fürs Forum machen könnte, deswegen sind schon Teile fertig gestellt.
Das Gehäuse von Conrad:
Die vorhanden Gewinde sind glaub M3.5, habe die auf M4 aufgeschnitten um standart Flügelschrauben M4 zu benutzen.
Bohrposition am Gehäuse, beidseitig:
Ich habe bei den unteren Alurohren, Kugellager verbaut, muss natürlich nicht so gemacht werden hatte aber noch 4 rumliegen. Wenn keine Kugellager reinkommen, sollten die unteren Bohrungen größer als Durchmesser 10 sein, damit die länge Welle (Alurohr) drinne laufen kann.
Der Deckel:
Den Deckel habe ich in der Mitte ausgefräst, 6 Bohrungen gesetzt (Durchmesser 3.2).
Die Acrylglasscheibe zurecht gesägt und mit Silikon abgedichtet und am Deckel verschraubt.
Die 6 Haltebohrungen im Deckel habe ich aufgeschlitzt, damit ich nur 3 Flügelschrauben entfernen muss.
Der Zusammenbau ist, wenn alles genau gefertigt wurde, relativ simpel und Bilder sagen mehr.
Bei Fragen einfach melden.
Gruß
Leon
mir war mal wieder langweilig und überlegt mir daher, was ich mit meiner freien Zeit anstellen kann .
Ich wollte schon immer mal ein Roadbook Halter an meiner GS haben, habe meine Tour immer auf ein Schmierblatt aufgeschrieben und vom Tankrucksack abgelesen.
Aber je länger die Tour war desto schwieriger konnte ich mein eigene Schrift lesen
So aber nun zum Halter, hab mal ein Stückliste zusammengestellt was ich alles verbaut habe.

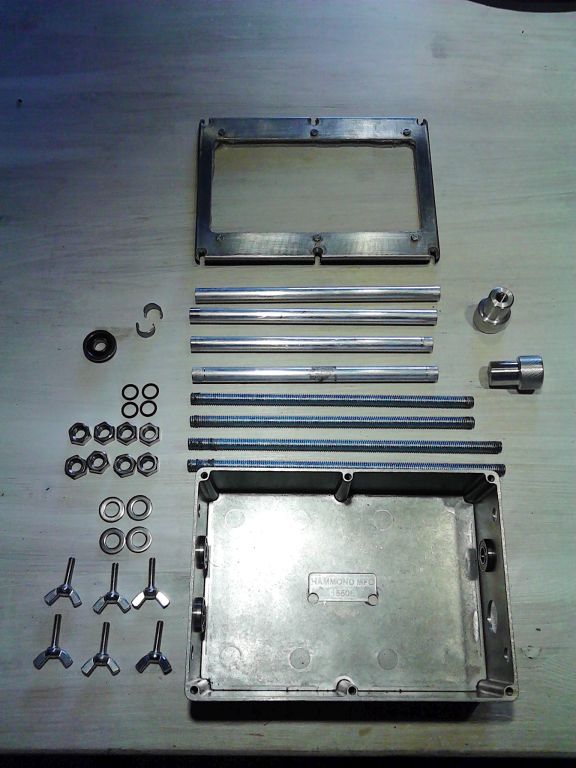

- 1x Alugehäuse ( Conrad Bestell-Nr.: 534494 - 62 )

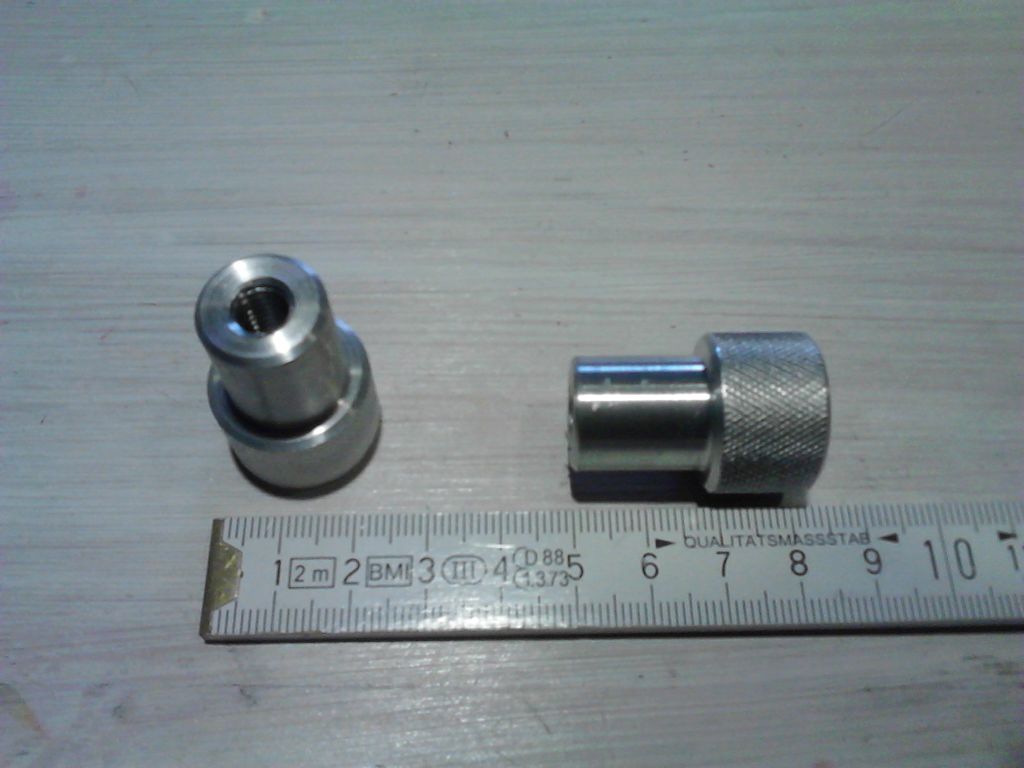

- 2x Stellrad (Selbst gedreht, sollte man aber auch im Baumarkt finden)
- 8x M8 Muttern
- 6x M4 Flügelschrauben

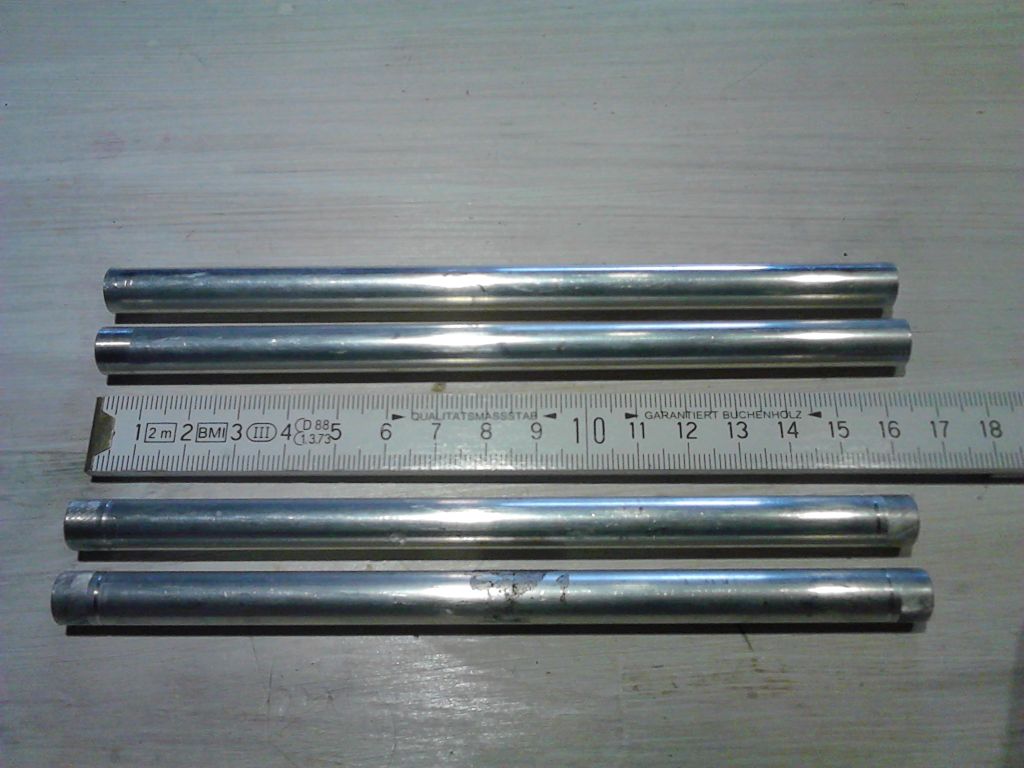

- 2x Alurohr 10x1 ca.167mm
- 2x Alurohr 10x1 ca.161mm ( Ohne Kugellager ca.168mm )

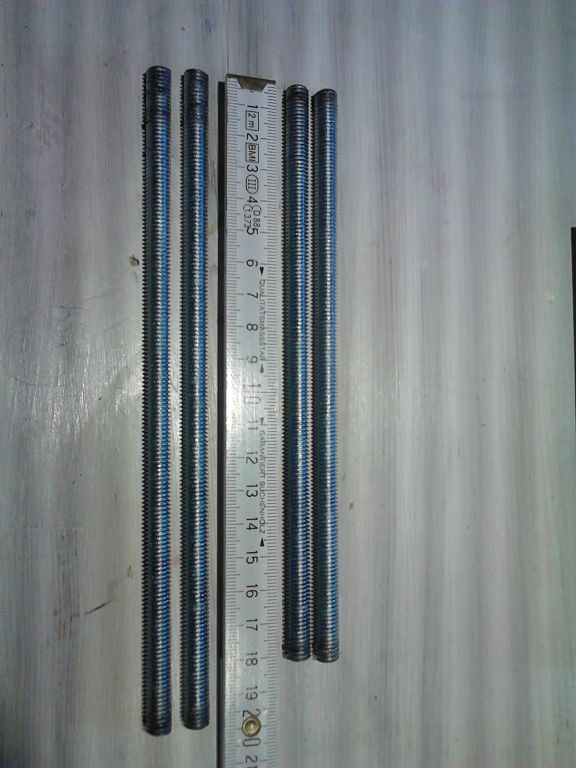

- 2x Gewindestange M8 184mm
- 2x Gewindestange M8 200mm
- 6x M3 Schrauben
- 6x M3 Muttern
- 4x Unterlegscheiben
- 1x Acrylglasscheibe 157x100
- 2x Clips aus Alublech 1mm stark (um das Alurohr gebogen, soll das Papier beim einlegen halten)
Optional - 4x Kugellager (Typ kommt noch)
Leider ist mir zu spät eingefallen das ich was fürs Forum machen könnte, deswegen sind schon Teile fertig gestellt.
Das Gehäuse von Conrad:
Die vorhanden Gewinde sind glaub M3.5, habe die auf M4 aufgeschnitten um standart Flügelschrauben M4 zu benutzen.

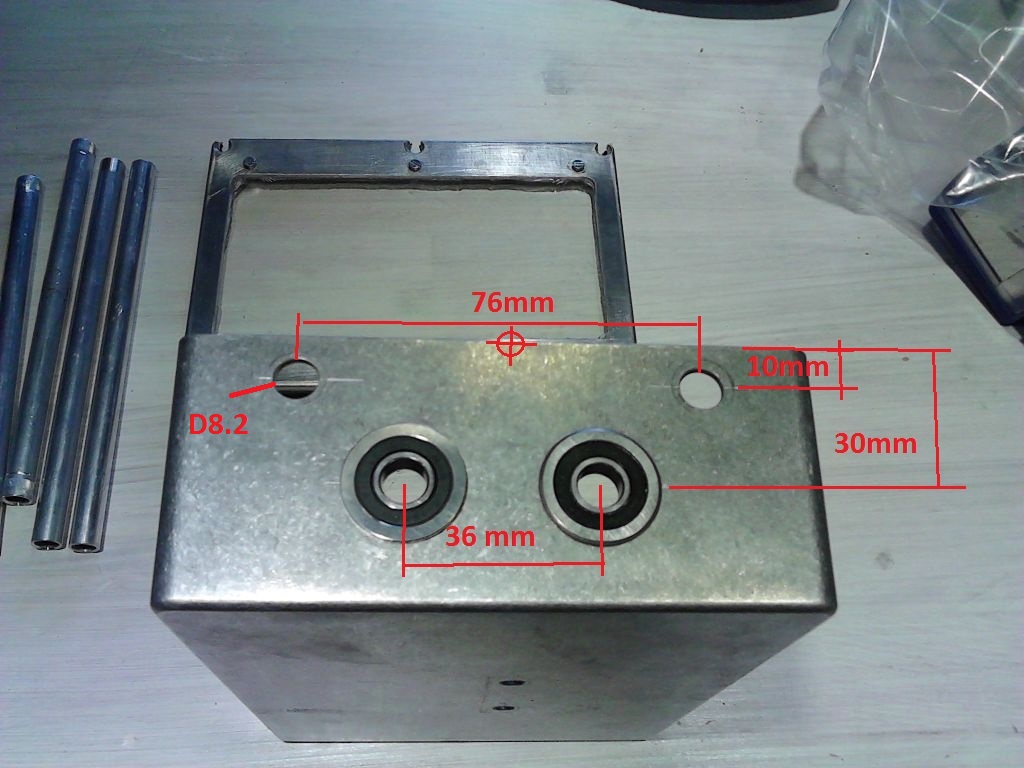

Bohrposition am Gehäuse, beidseitig:

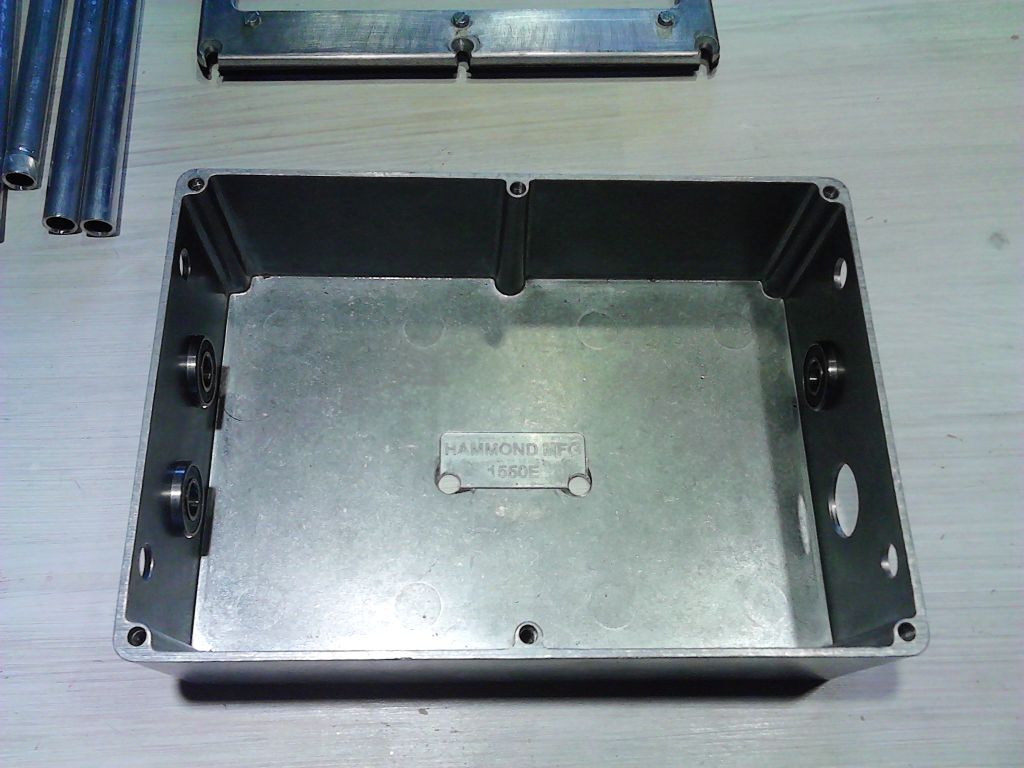

Ich habe bei den unteren Alurohren, Kugellager verbaut, muss natürlich nicht so gemacht werden hatte aber noch 4 rumliegen. Wenn keine Kugellager reinkommen, sollten die unteren Bohrungen größer als Durchmesser 10 sein, damit die länge Welle (Alurohr) drinne laufen kann.
Der Deckel:

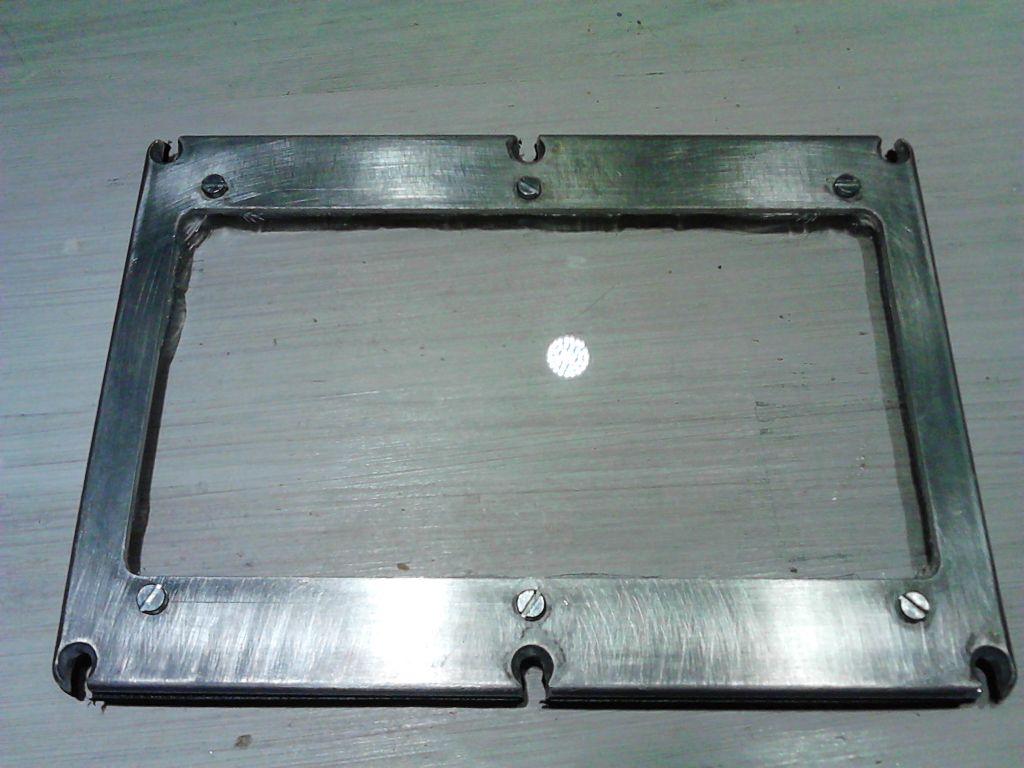

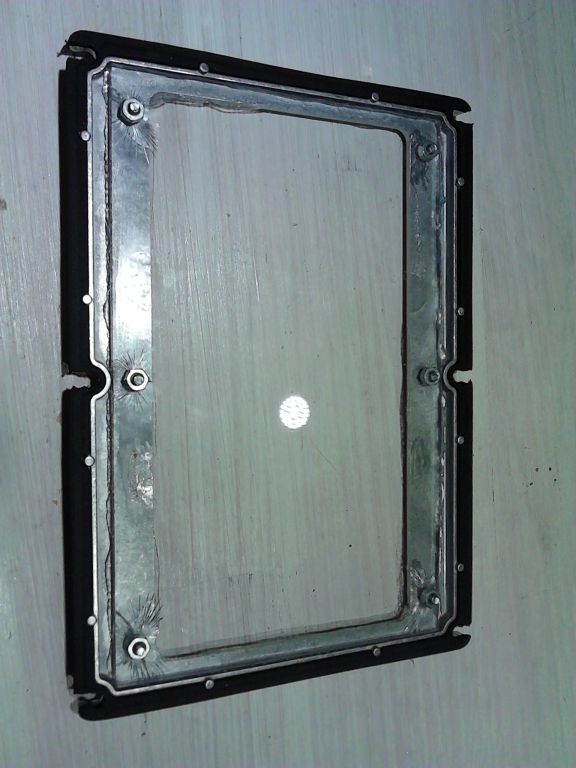

Den Deckel habe ich in der Mitte ausgefräst, 6 Bohrungen gesetzt (Durchmesser 3.2).
Die Acrylglasscheibe zurecht gesägt und mit Silikon abgedichtet und am Deckel verschraubt.
Die 6 Haltebohrungen im Deckel habe ich aufgeschlitzt, damit ich nur 3 Flügelschrauben entfernen muss.
Der Zusammenbau ist, wenn alles genau gefertigt wurde, relativ simpel und Bilder sagen mehr.

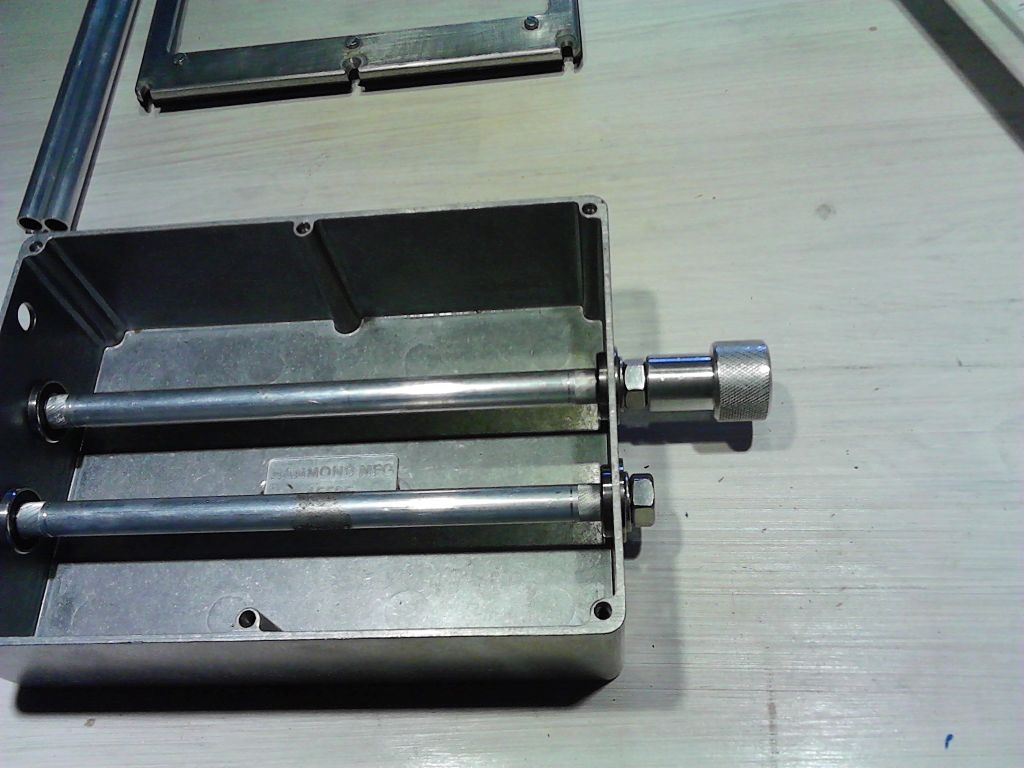

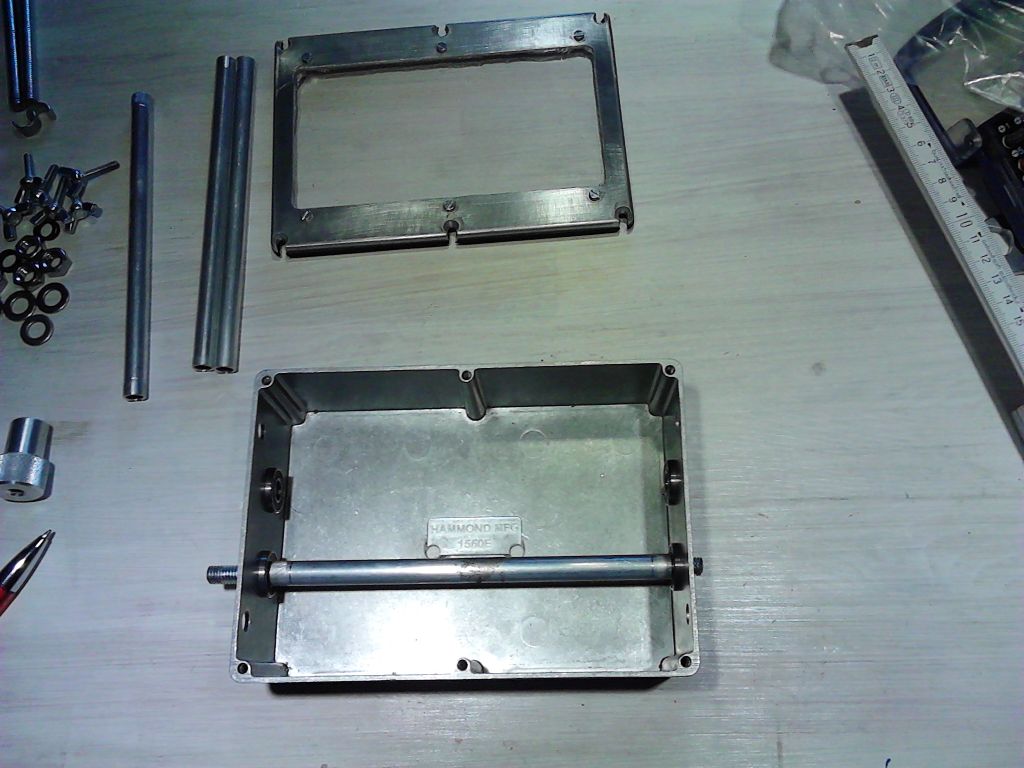

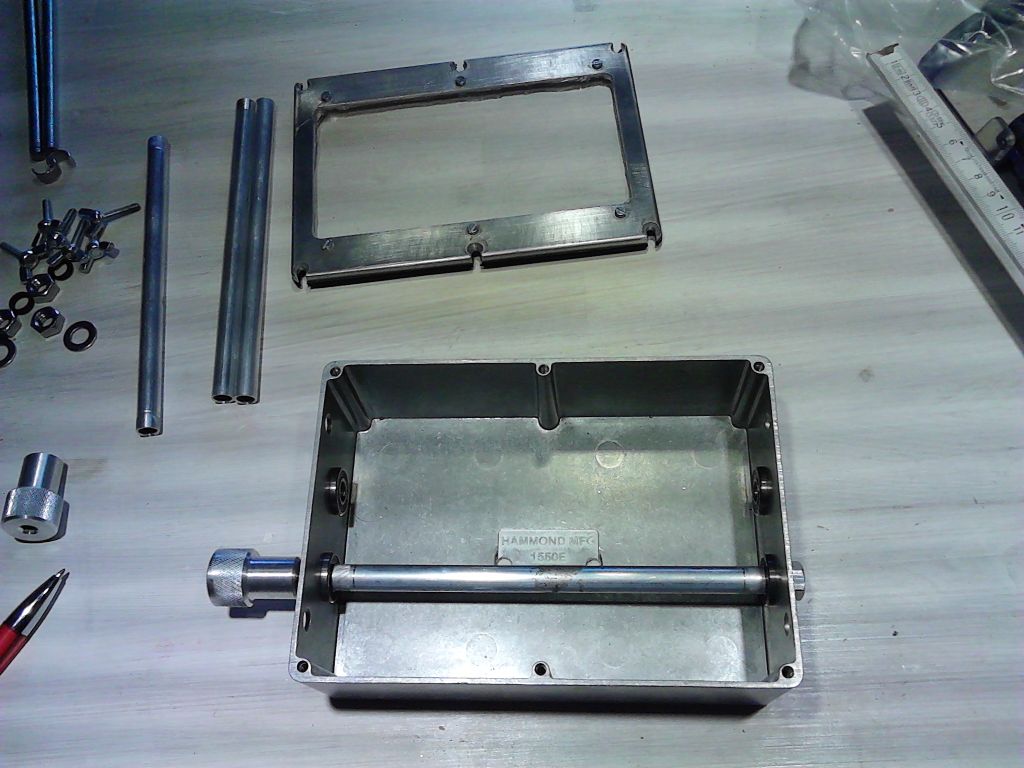

- Wenn verbaut, Kugellager einsetzen, beide Alurohre (161mm) unten einsetzen und die langen 200mm Gewindestange durchführen, links und rechts Unterlegscheiben darunterlegen und mit Mutter kontern , Stellrad anschrauben.

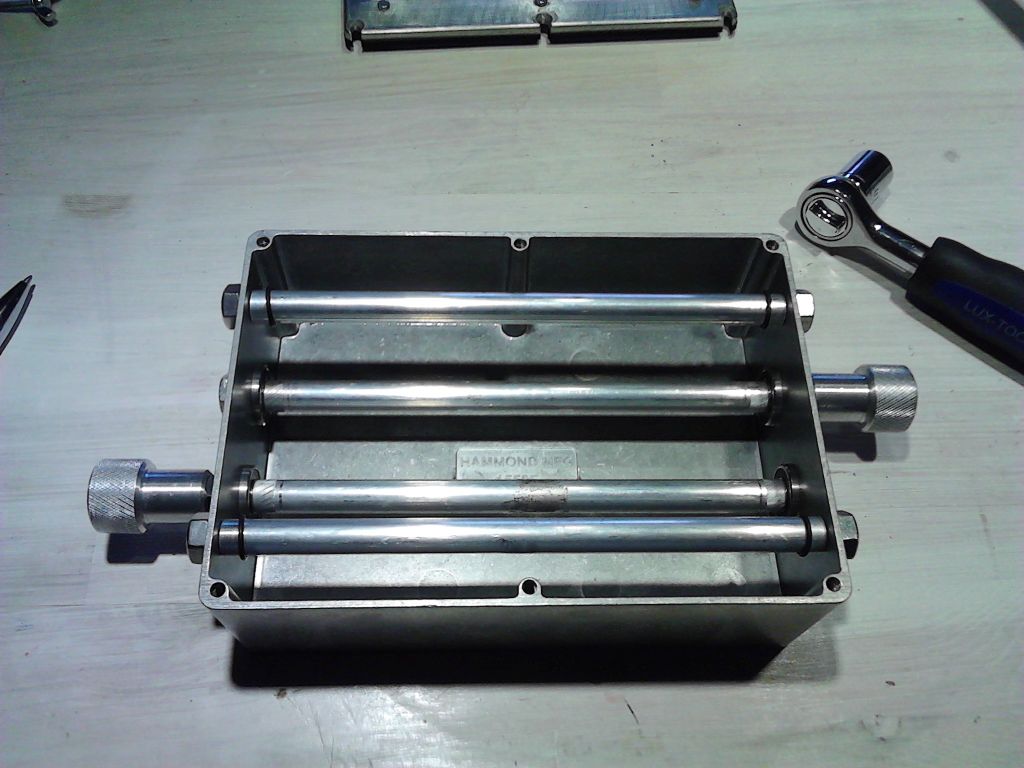

- Obere Alurohre 167mm einsetzen, Gewindestange 184mm durchführen um mit Mutter zusammenschrauben.

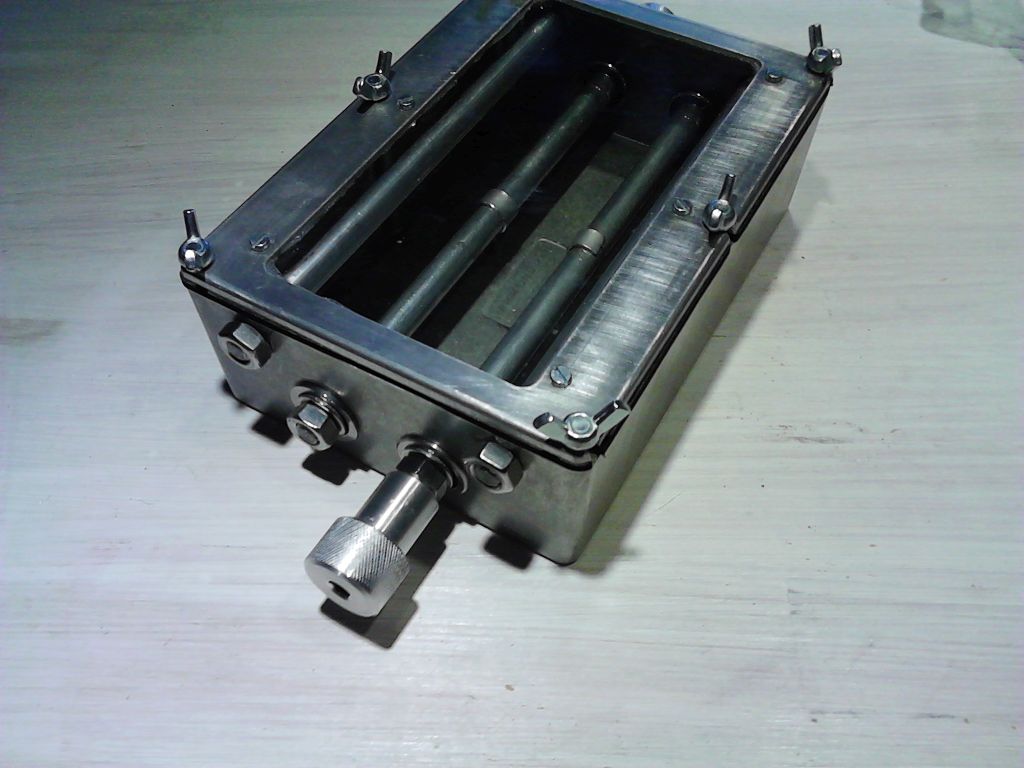

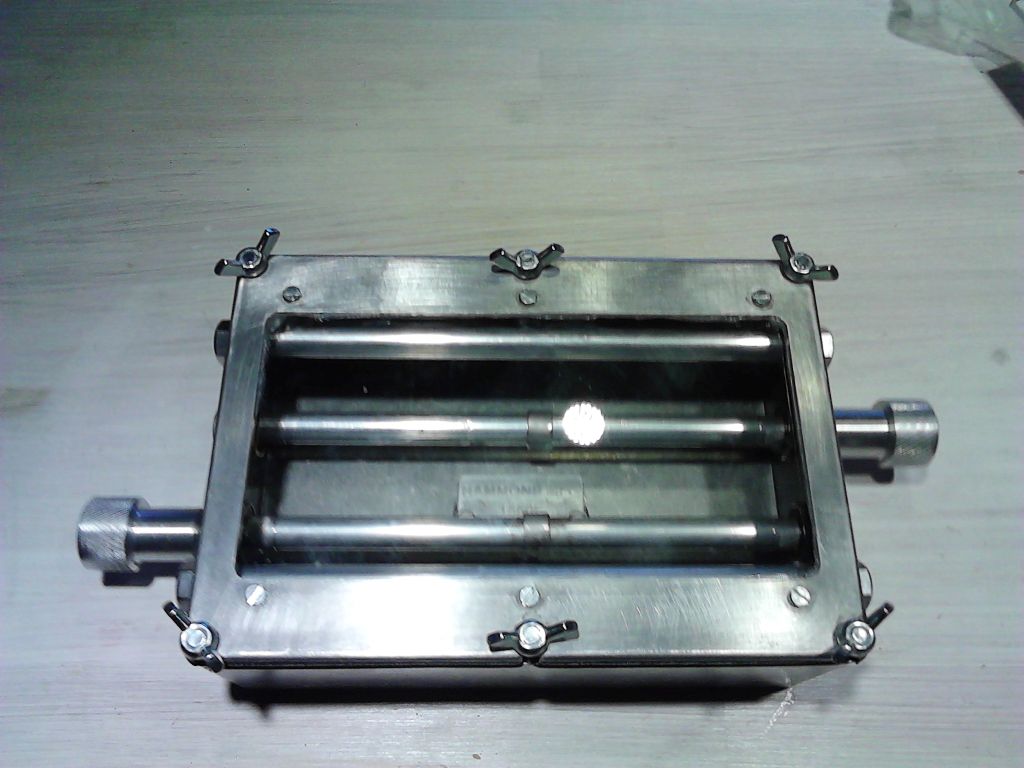

- Deckel drauf fertig
Bei Fragen einfach melden.
Gruß
Leon
