Rücklicht Montage R 1150 GS Adv - Kabelzuordnung

[RobertHelming]

Guten Abend liebe Gemeinde,

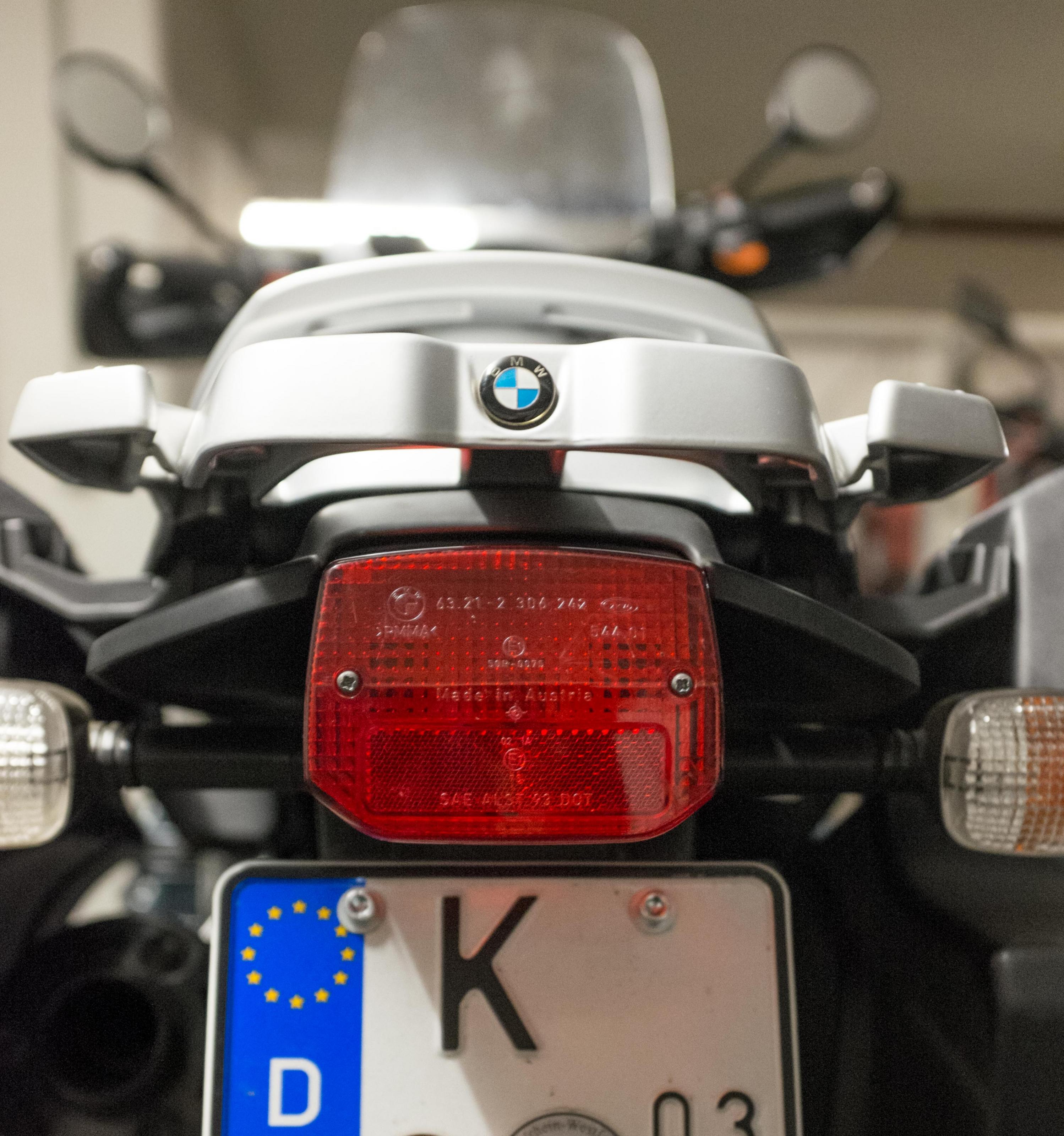

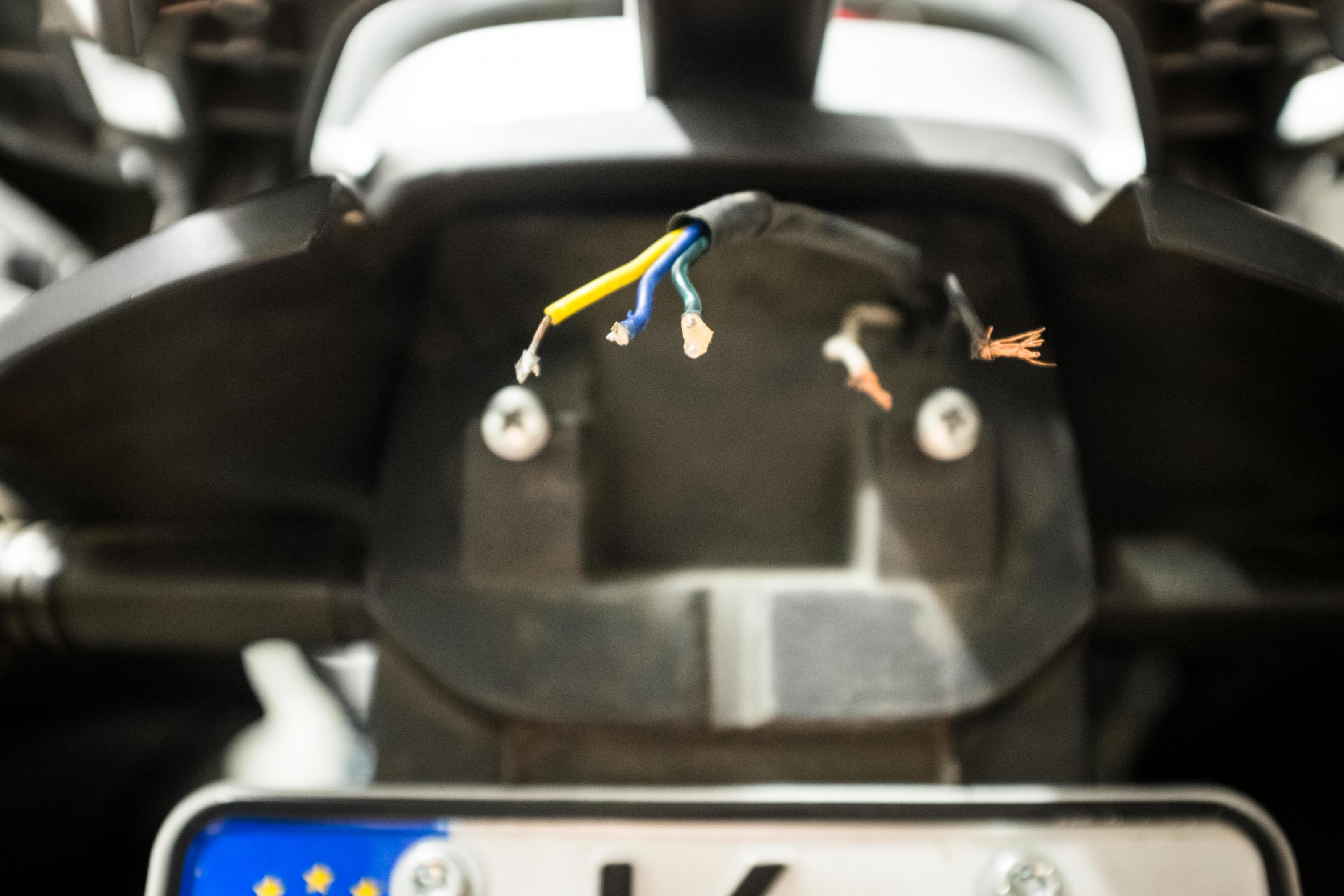

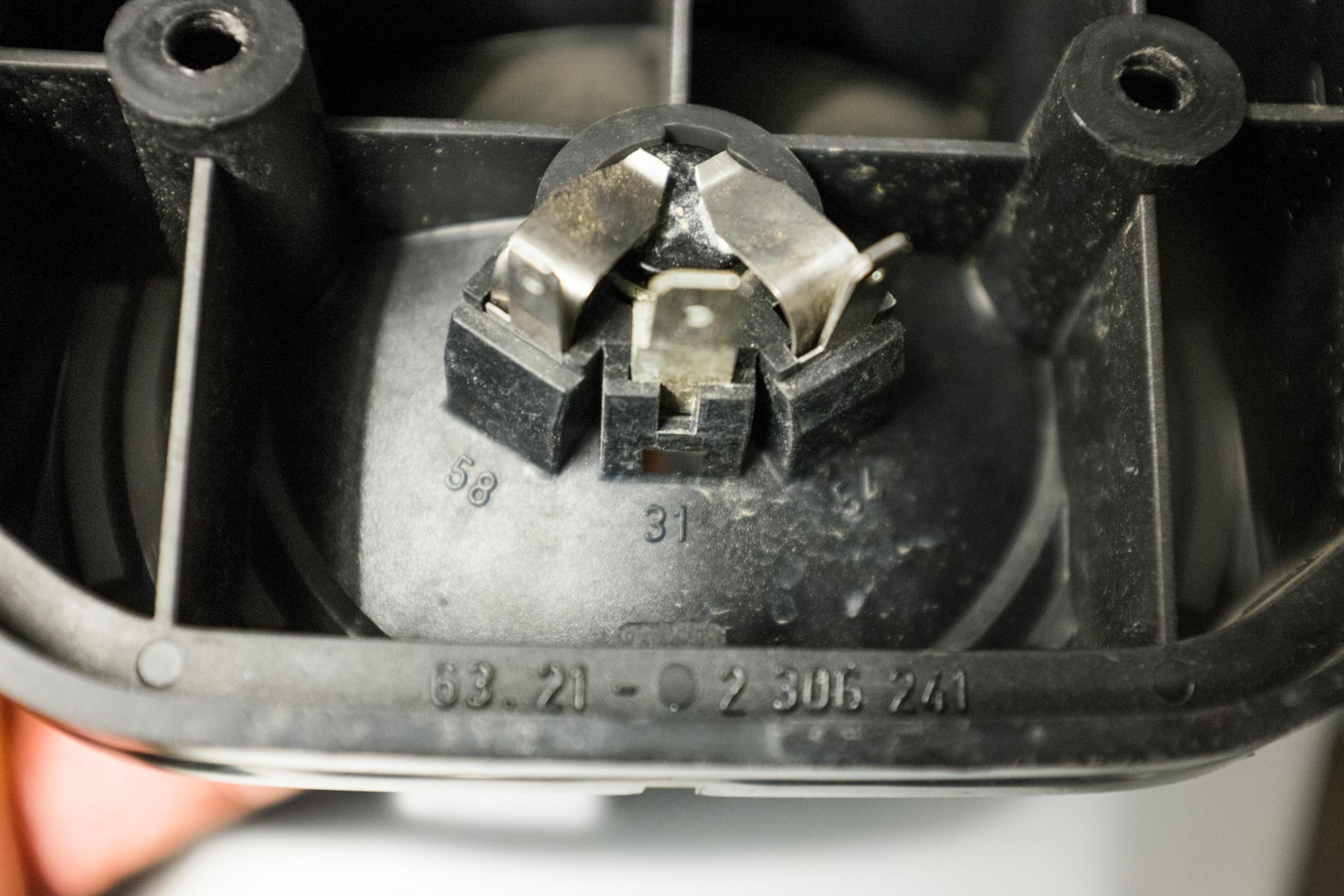

ich möchte das Original Rücklicht an meine 1150 Ad montieren, bisher war dort ein LED Rücklicht mit separater Kennzeichenbeleuchtung montiert. Am Original Rücklicht sind 3 Kabel Anschlüsse möglich, ich habe aus dem bisherigen LED Licht 3 Kabel, ein blaues, ein gelbes und ein grünes zur Verfügung, bitte seht Euch die Bilder an. Welches Kabel kommt an welche Anschlussstelle? Sie sind nummeriert mit den Nummern 58, 31 und 54 - siehe Bild. Die beiden Kabel von der Kennzeichenbeleuchtung werden ja nicht mehr benötigt. Danke für jede Hilfe.
Herzlichen Gruß aus Köln
Robert



[Larsi]

31 masse
54 bremslicht
58 rücklicht

die farben sind nicht original BMW, da musst du messen und/oder probieren



[RobertHelming]

Danke Dir, aber das Problem sind die Farben. Gelb, blau und grün? Welche Farbe ist Masse, welches Bremslicht und welches Rücklicht? Lieben Dank für die Mühe...



[Larsi]

die farben kannst du nur raten oder messen weil nicht original.
da sind im original braun, grau/gelb und noch was ...

edit:
orignal ist
braun = masse 31
grau/gelb = bremse 54
grau/schwarz = rücklicht 58
http://powerboxer.de/images/stories/schalt_wart/schaltplaene/im_17a_r1100_fahrwerk_schaltplan.jpg

verfolge mal die kabel etwas weiter, die sind bestimmt angeflickt.



[RobertHelming]

Vielen Dank erstmal!



[elfer-schwob]

Hi Robert,

wenn ich Dich richtig verstanden hab, weißt Du, welche Kabel für die Kennzeichenbeleuchtung waren und hast daher nur noch 3 zur Auswahl für den Anschluß an die 3 Klemmen übrig.

Wenn Du weder Meßgerät noch Prüflampe hast, kannst Du per Try&Error verfahren. Gibt dann die Kombinationen

- Brems- und Schlußleuchte funktionieren wie sie sollen ---> Bingo! Wenn Du´s auf Anhieb so schaffst, hast Du Glück gehabt.
- Bremslicht brennt immer, Schlußleuchte nur beim Betätigen der Bremse ---> Kabel an 31 korrekt, die beiden anderen vertauscht.
- Brems- und Schlußleuchte glimmen beide nur ---> weiterprobieren
- eine der beiden Leuchten brennt, die andere nicht oder nur schwach - die Kombi gibts zweimal ---> weiterprobieren.

Wenn ich richtig überlege, gibts 3+2+1 = 6 Möglichkeiten, also überschaubar, sofern Du die jeweilige Situation skizziert/notiert hast.

Solange sich die 3 Kabel nicht versehentlich gegenseitig berühren, kann jedenfalls nix passieren.

Viel Spaß beim Fummeln,

Grüße vom elfer-schwob



[Larsi]

Obacht, wenn die Q MJ2003 oder jüngerer ist, liefert das Kabel des Bremslichts auch ein gedimmtes Standlicht solange keine Standlichtlampe angeklemmt ist.



[RobertHelming]

Danke Euch!



[juekl]

Hi
ich denke 2 - 3 mal Stecker auf- und abstecken wäre rascher gewesen als einen Beitrag zu schreiben.
Nur meine Meinung.
Gruß
