"BarButtons" Handy Bedienung mit Arduino Board

[Markus_W]

Hallo,

angeregt durch @Hobbyfahrer in diesem Beitrag sollte ich kurz was zu den Barbuttons schreiben.

Eigentlich ist auf der Homepage von Joost alles schon perfekt beschrieben so das man sich sehr gut dort informieren kann.
Grundlage der ganzen Sache sind ein paar Knöpfe, LED und das Arduino Board welches die Knöpfbefehle in BT Tastaturbefehle umwandelt. Damit kann man dann alle gängigen Navi Apps bedienen.

Hier sind die kompartiblen Apps aufgeführt.

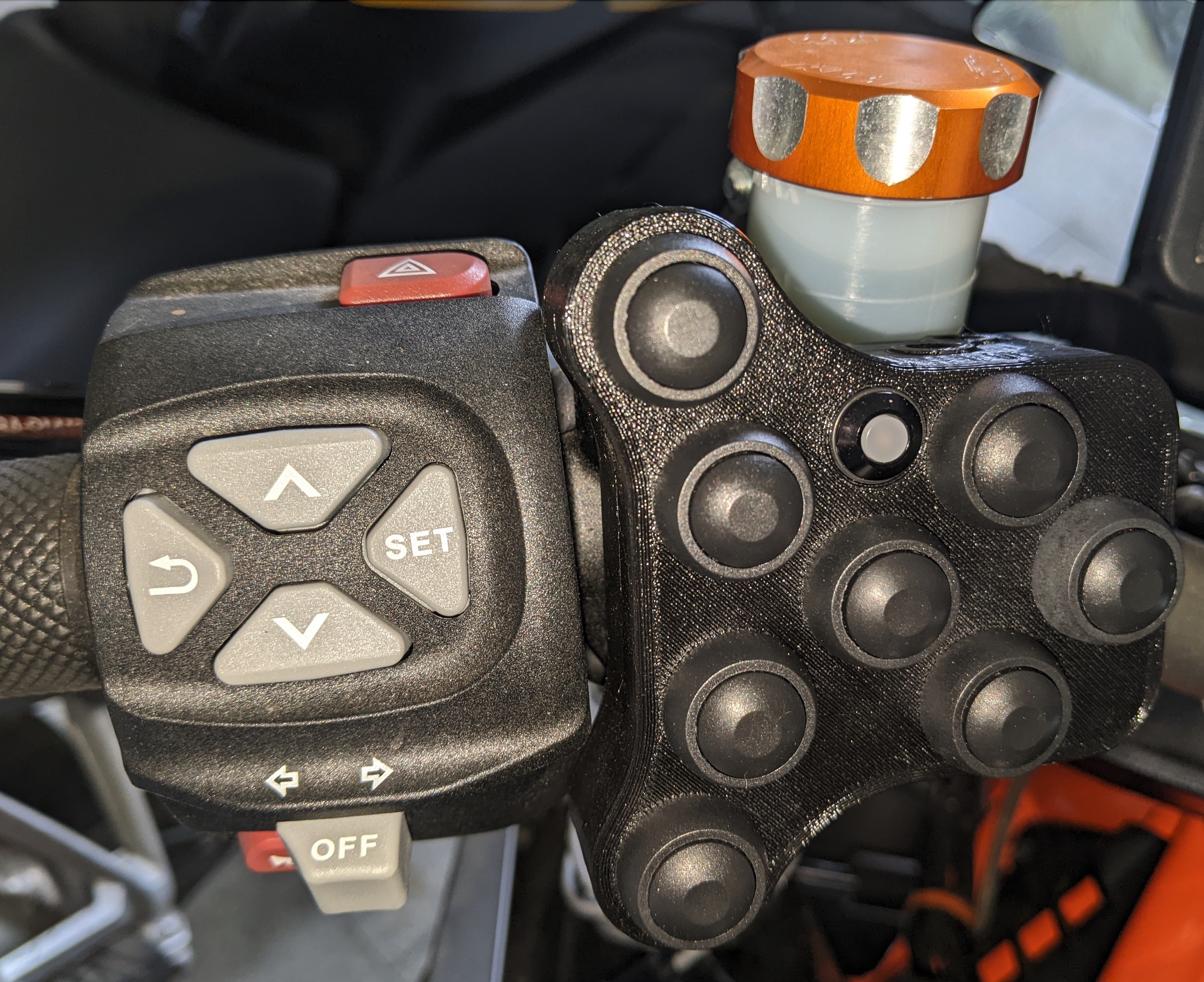

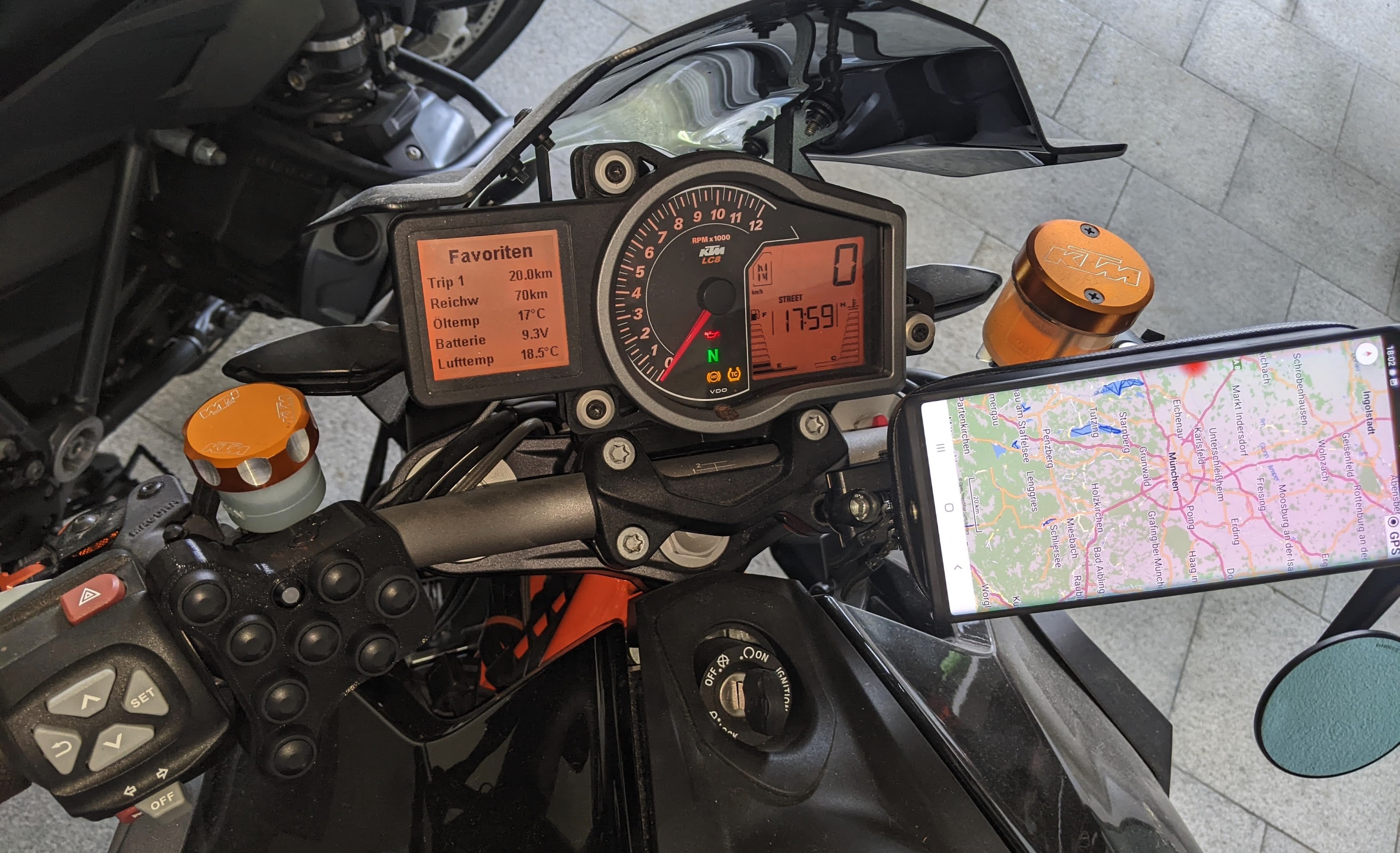

Die ganze Geschichte wird dann in ein 3D gedrucktes Gehäuse verbaut und an den Lenker geschraubt.

Es gibt 3 Möglichkeiten das Ganze umzusetzen, ich habe die diy Methode gewählt. Diese ist kostenlos und von Joost weden alle Infos geliefert und auch sehr guter Support falls was unklar ist.
Da ist es m.E. selbstverständlich das man Ihn trotzdem supportet.

Ich habe zusätzlich noch einen DC 12V auf 5V converter verbaut um das ganz am Boardnetz betreiben zu können.

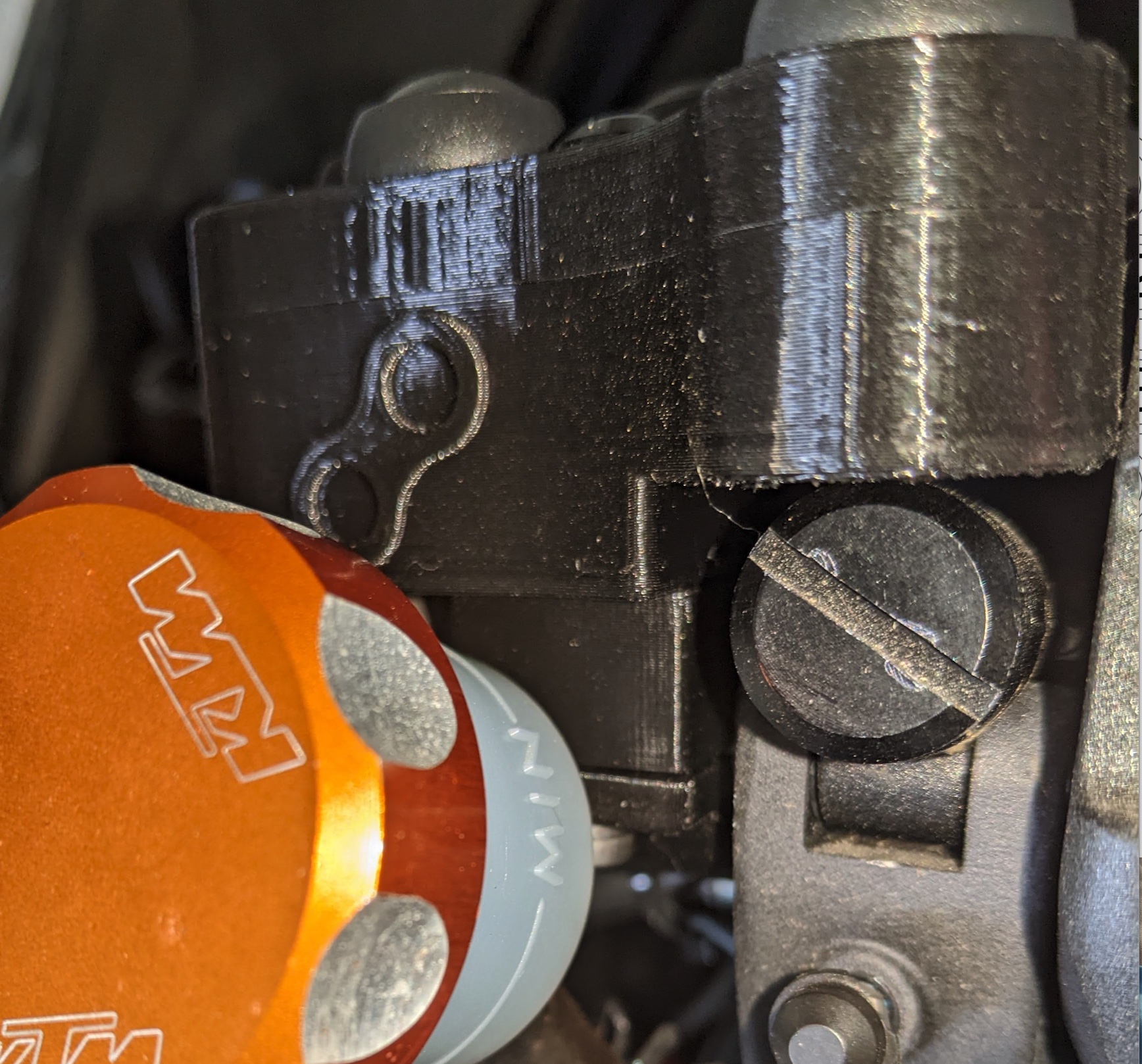

Hier das angefragte Bild von hinten ist aber recht unspektakulär. Ich musste einen Spacer verbauen um den nötigen Abstang für die Lenker Strebe zu bekommen, gleichzeitig habe ich den Schalter für die Zusatzbeleuchtung darin befestigt.

Falls es weitere Fragen gibt kann ich gern unterstützen.

Gruß Markus



[arnd05]

Hallo Markus,

allerbesten Dank für den Beitrag; als langjähriger ( 11 Jahre bereits ) Osmand und Kurviger Nutzer bekomme ich da direkt wieder feuchte Träume. Evtl. komme ich mal rum und schau mir das an - falls ich nach Terminabsprache darf.
Könnte sogar zu Fuß klappen, wir haben die selbe PLZ.....

Beste Grüße

Arnd



[Markus_W]

Beste Grüße

Arnd

Hi Arnd, kannst Du gerne machen.

Schönes Wochenende

Markus



[Hobbyfahrer]

Coole Lösung. Wird eine App benötigt, um die FB nutzen zu können?



[iHans]

Barbuttons werden als Bluetooth Tastatur erkannt, ist aus meiner Sicht ein Vorteil
gegenüber der kostenpflichtigen Vollversion Drive Mode Dashboard.



[OnkelFraul]

Für Kurviger soll zum Überspringen eines Wegpunktes “S“ gesendet werden, laut der firmwareauflistung müssen dazu scheinbar Tasten gemappt werden, 3 apps dazu werden angegeben.
Hast du das genmacht, klappt das problemlos, könntest du das bitte mal kurz beschreiben?



[Markus_W]

Coole Lösung. Wir eine App benötigt, um die FB nutzen zu können?

Genau wie @iHans schreibt es funktioniert einfach über BT.

Für Kurviger soll zum Überspringen eines Wegpunktes “S“ gesendet werden, laut der firmwareauflistung müssen dazu scheinbar Tasten gemappt werden, 3 apps dazu werden angegeben.
Hast du das genmacht, klappt das problemlos, könntest du das bitte mal kurz beschreiben?

Nein habe ich noch nicht gemacht nutze im Moment die Standard Keymap 1. Kann man natürlich anpassen, aber ich bin erst eine Tour damit gefahren da ich von 2022 auf 2023 von Garmin auf Handy umgestiegen bin, hatte früher Kurviger nur Zeitweise in Garmin Handyhalterung in Benutzung.

Keymap 1: Navigation
This keymap is intended for use in navigation apps like Osmand, Locus and Kurviger.

Button	Short press	Long press
1	Volume up	Volume up (repeated)
2	Volume down	Volume down (repeated)
3	c	d
4	n	Configuration menu
5	Up arrow	Up arrow (repeated)
6	Left arrow	Left arrow (repeated)
7	Right arrow	Right arrow (repeated)
8	Down arrow	Down arrow (repeated)

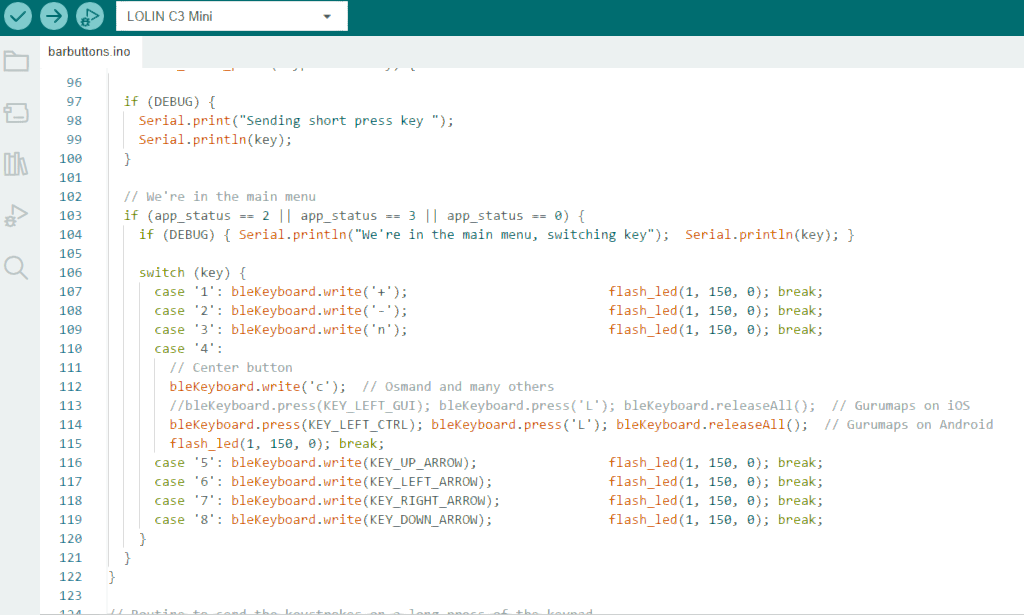

EDIT: Hier wäre das Skript entsprechend zu ändern.



[Hobbyfahrer]

Gibt es das auch fertig zu kaufen oder muss man das alles selbst zusammenbauen. Mit Arduino und Programmierung möchte ich mich nicht befassen. Dann sollte die Lösung für 150 Euro die richtige für mich sein.

Ich würde so eine Lösung gerne an meiner G 650 Xc betreiben wollen.

Meine kleine hat kein USB und welches USB Netzteil würdet ihr dafür verbauen?

@Markus_W

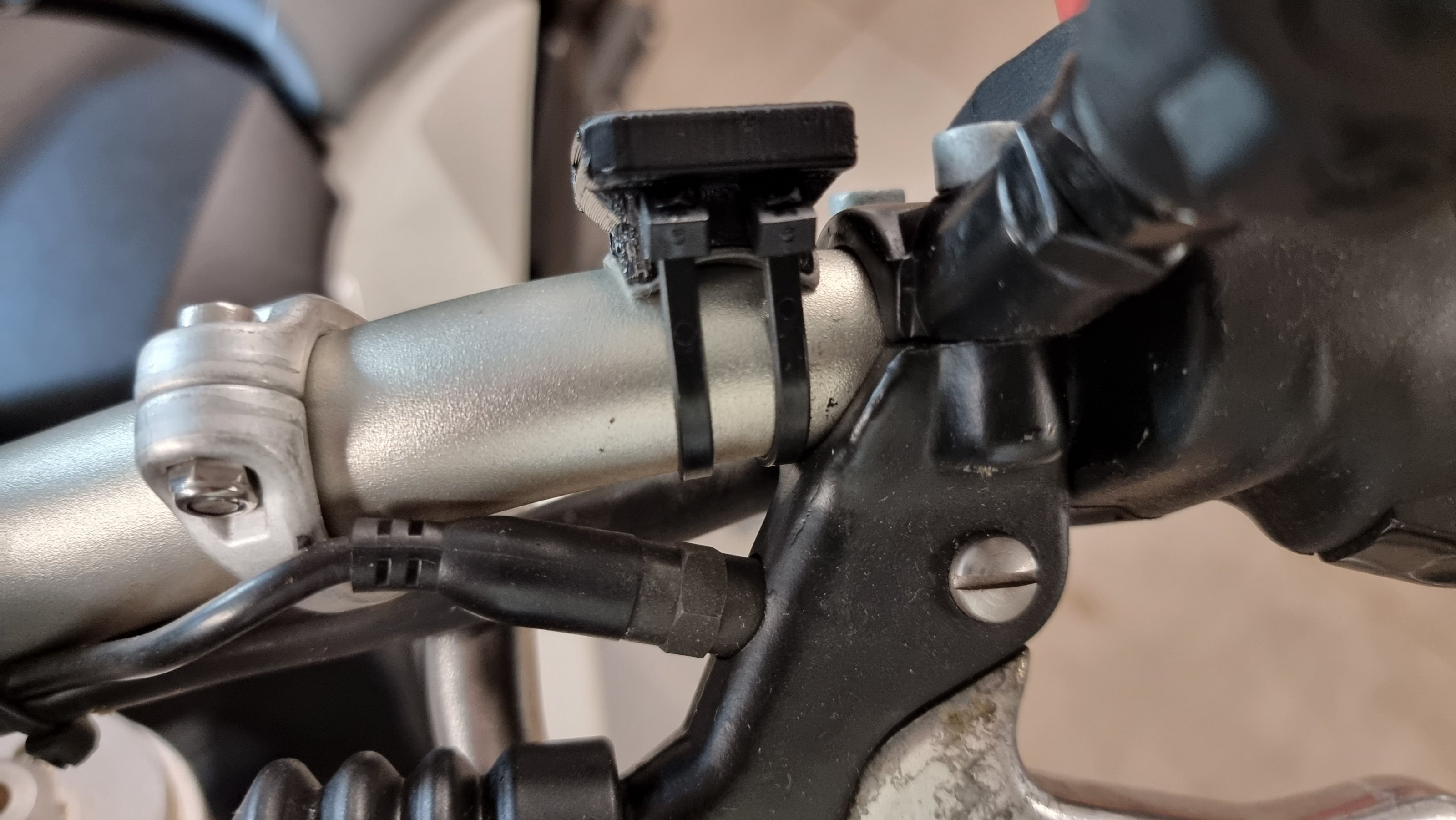

Das könnte bei mir eng werden oder was denkst du?



[nobbe]

fertiges kit 149 €
BarButtons: Control motorcycle navigation from the handlebars

arduino braucht 5v
Arduino Lektion 83: Stromversorgung



[Hobbyfahrer]

Das habe ich auch gelesen und meine Frage war, welches USB Netzteil man nehmen sollte. Ich möchte keine Steckdose haben sondern eine feste Installation.

Wer hat da eine Empfehlung durch Eigennutzung?

Selbst eine Lösung gefunden.

ich werde das 12V Hard Wire Cable Kabel nutzen denn das habe ich selbst schon verbaut.


Habe die FB nun bestellt.



[nobbe]

stepdown 12-5v


https://www.amazon.de/Converter-Was...v&qid=1682754406&sprefix=12v5v,aps,110&sr=8-5



[Markus_W]

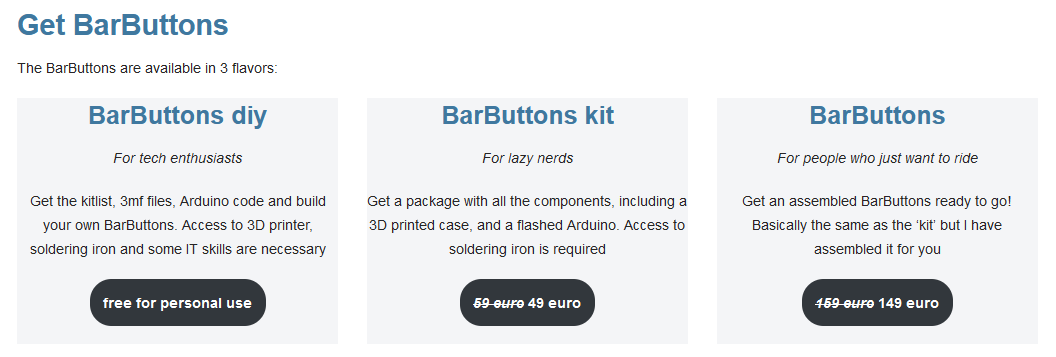

Mit Arduino und Programmierung möchte ich mich nicht befassen.

für 49€ muss man noch löten
für 149€ ist alles fertig

Das könnte bei mir eng werden oder was denkst du?

Ich denke eher die Krümmung ist blöd, kannst Du den Kupplungshebel nach innen schieben?

welches USB Netzteil man nehmen sollte

Da ist man freigestellt, ich habe noch so einen kleinen DC Wandler mit ins Gehäuse gebaut, da ich keine USB Schnittstelle haben wollte, wegen Feuchtigkeit.
0.78€ 15% OFF|DC DC DC 5 40V bis 3V 3,3 V 3,7 V 5V 6V 7,5 V 9V 12V 1A Buck Step Down Converter Modul Spannung Regler Bord ohne Pin| | - AliExpress



[Hobbyfahrer]

Ich denke eher die Krümmung ist blöd, kannst Du den Kupplungshebel nach innen schieben?

Leider nicht. Ich werde es sehen und sonst muss ich die Halterung bearbeiten.



[iHans]

...musste einen Spacer verbauen um den nötigen Abstang für die Lenker Strebe zu bekommen..

..bei mir passt es ohne.



[Markus_W]

..bei mir passt es ohne.

Cool hast Du aber schnell umgesetzt.



[iHans]

Barbuttons für die GS habe ich mit Spacer bestellt.



[GS_Ralf]

Selbst eine Lösung gefunden.

ich werde das 12V Hard Wire Cable Kabel nutzen denn das habe ich selbst schon verbaut.

Keine Ahnung ob das beim Hard Wire Kabel auch so ist aber üblicherweise ziehen diese DC-Wandler auch ohne Last einen kleinen Strom und damit über längere Zeit die Batterie leer. Die Vorgabe direkt an der Batterie anzuschließen auf der Anbieterseite halte ich daher für suboptimal. Die Versorgung sollte über die Zündung geschaltet sein.

Bei der Xco bietet sich da ein bei uns nicht verwendeter Anschluss für das in Kalifornien notwendige Ventil für den Aktivkohlefilter an. Der Anschluss befindet sich im hinteren Teil unter der Sitzbank, da kann man geschaltete 12V abgreifen. Masse muss aber woanders angeschlossen werden, die dort vorhandene wird nach den Erfordernissen des Filters geschaltet.



[Hobbyfahrer]

Danke GS_Ralf und schau gerne in meinen Beitrag zur Xc :-)

BMW G 650 XChallenge - Hobbyfahrer.de



[MichaelR]

Moin,

habt iht das mal mit Calimoto probiert?



[Muellermann]

Taster gibt´s übrigens auch mit programmierbarem Display

Klick mich

Momentan fehlt mir aber leider jegliche Lust zum Basteln...
