Neue led Blinker mit Rücklicht

[jauhau]

Hi,

ich habe neue Blinker/ brems-/ Rücklicht (all in one) montiert und wollte sie jetzt anschließen.

komischerweise haben die Teile nur 4 kabel. Brems, Licht, plus und minus... jetzt bin ich überfragt was wo ran kommen soll. da ist kein Kabel für den Blinker.
Neues Relais ist verbaut.

an kommen Linker und rechter Blinker (je 2 Kabel) und mein brems- und Rücklicht 3 adern... wie soll das jetzt mit den Blinker und der nummerschildbeleuchtung verbunden werden?

hat das schon mal einer an einer gs 1150 adv. verbaut?

grüße
jörg



[Ace007]

4 Kabel reichen doch aus:

1x Licht = Rücklicht + Kabelbaum (splitten für links und rechts)
1x Bremse = Bremse + Kabelbaum (splitten für links und rechts)
1x Blinker = Blinker + Kabelbaum (je Seite 1x)
1x Masse = Masse Kabelbaum, egal welche

Kennzeichenbeleuchtung = Rücklicht + Kabelbaum und Masse Kabelbaum

Welches wo ran kommt ist aus der Ferne schwer zu sagen, Anschlußplan sollte den "Blinkern" bei liegen.



[Truckie]

Teile nur 4 kabel. Brems, Licht, plus und minus

Schreibe Brems, Licht, Blinker und minus und schon stimmts.
Habe vor kurzem die kellerm. Atto DF verbaut und hatte drei Kabel mit Minus auf dem Gehäuse.

Mach testweise minus auf Batterie und die drei restlichen wechselweise auf plus und dir geht ein Licht auf...

Grüße Volker



[jauhau]

Hi,

du meinst das plus ist der Blinker? Aber woher holt er sich dann plus, wenn ich da den Blinker dran mache? Oder nehme ich nur das braune blinkerkabel?

die Masse (dann vom Licht?

grüße
jörg



[Truckie]

Hi,

du meinst das plus ist der Blinker? Aber woher holt er sich dann plus, wenn ich da den Blinker dran mache? Oder nehme ich nur das braune blinkerkabel?

die Maße dann vom Licht?

grüße
jörg

Lies deine ersten beiden Sätze noch einmal durch...

Ich denke dass der Chinese einfach die Kabel nicht perfekt markiert hat.
Mach es wie ich gesagt habe.
Minus Kabel auf ne Testbatterie minuspol und die anderen drei dann wechselweise auf plus und du hast deine Belegung


Grüße Volker



[jauhau]

Ok,

testbatterie könnte auch ein 9 Volt Block sein?

ansonsten müsste ich alle Kabel am bike gut sichern (sind alle blank) Und dann Ambiente testen.

grüße
jörg



[Truckie]

Ok,

testbatterie könnte auch ein 9 Volt Block sein?

ansonsten müsste ich alle Kabel am bike gut sichern (sind alle blank) Und dann Ambiente testen.

grüße
jörg

Probiers aus.
Viele LED können heute 9-32 Volt...



[Bernhard55]

habe Kellermänner an meiner R 1150 GSA verbaut. Hat auch 4 Anschlüsse, mehr braucht es auch nicht.

Belegung bei Kellermann:
schwarz = Masse
grau/weiss = Rücklicht
grau/rot = Bremslicht
grau = Blinker

D.h., wenn kein Schaltplan vorhanden, einfach austesten.

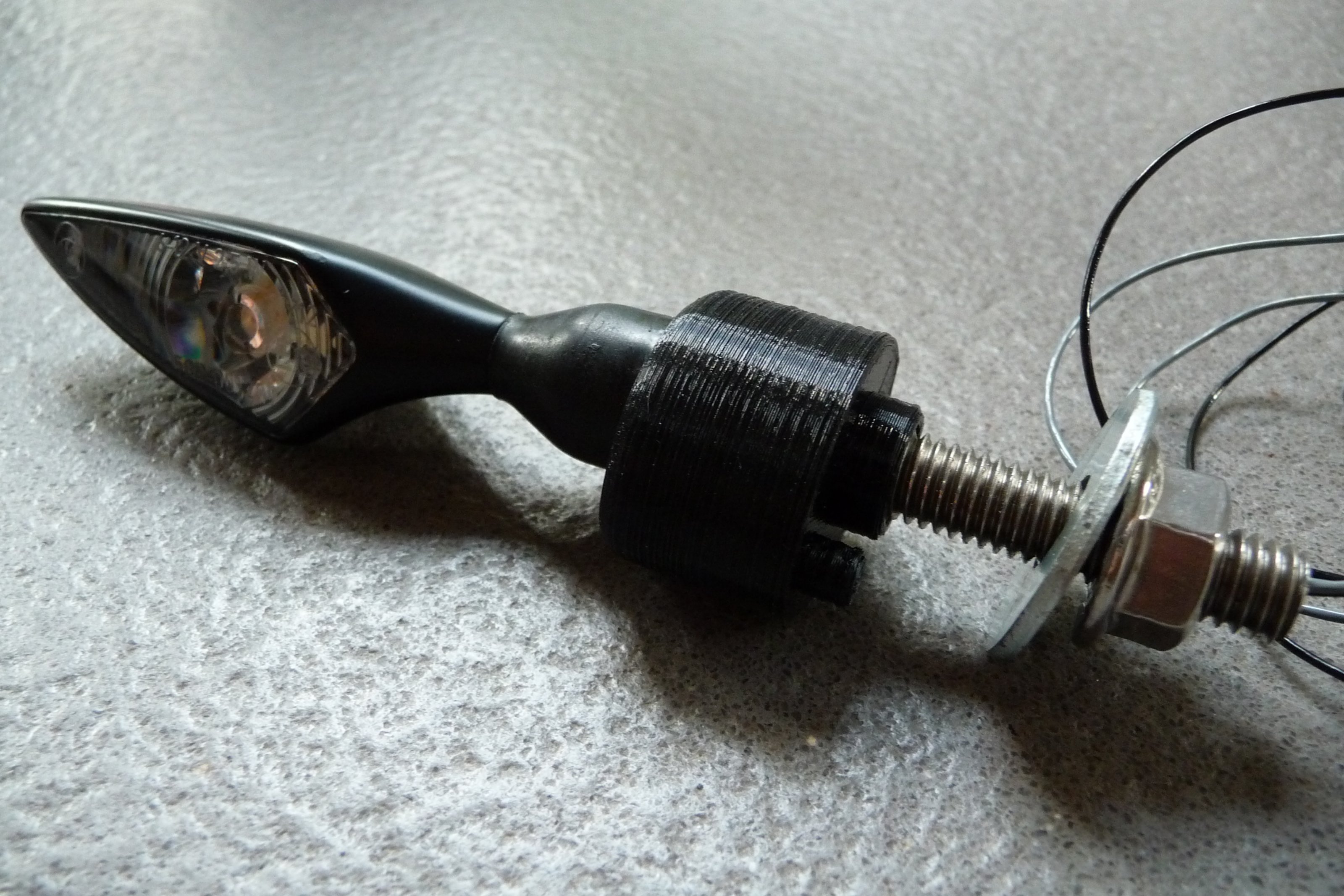

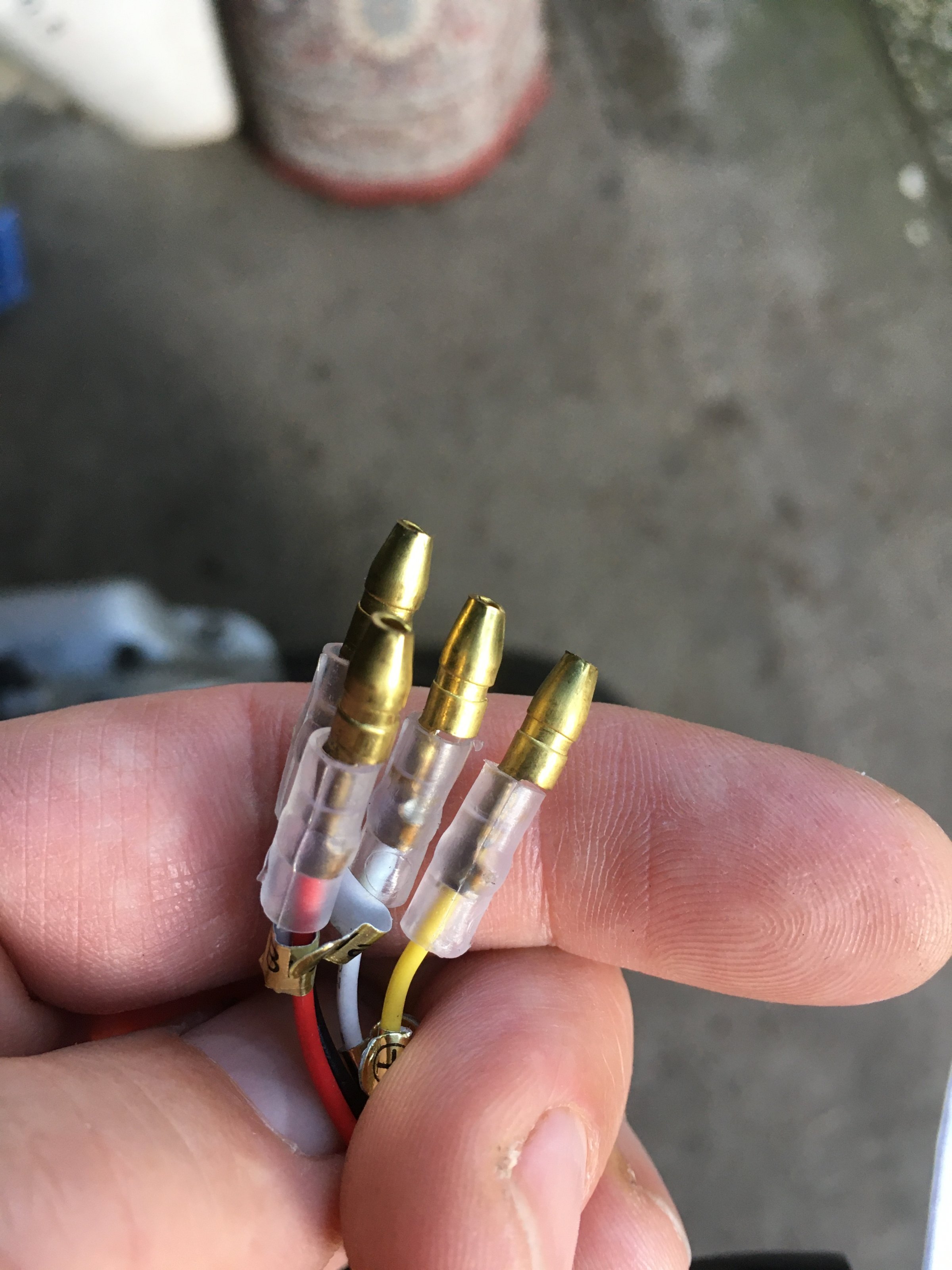

Masse an "Minus" und dann der Reihe nach die anderen Kabel an Plus. Du siehst dann schon was leuchtet. Ich habe die Blinkerkabel mit Flachsteckern (0,8 mm x 4,8 mm) bestückt, so dass ich die Originalkabel am Moped nicht modifizieren musste.

Gruss
Bernhard



[gerd_]

Hi
Bei mir gibt's hinten nicht nur einen Blinker sondern links und rechts

Bremse
Licht
Blinker links
Blinker rechts
Masse

Da würden auch mich 4 Kabel wundern
gerd



[Ace007]

Habe hinten auch 2 Blinker, aber an jedem Blinker sind nur 2 Kabel ;-)



[jauhau]

Hallo,

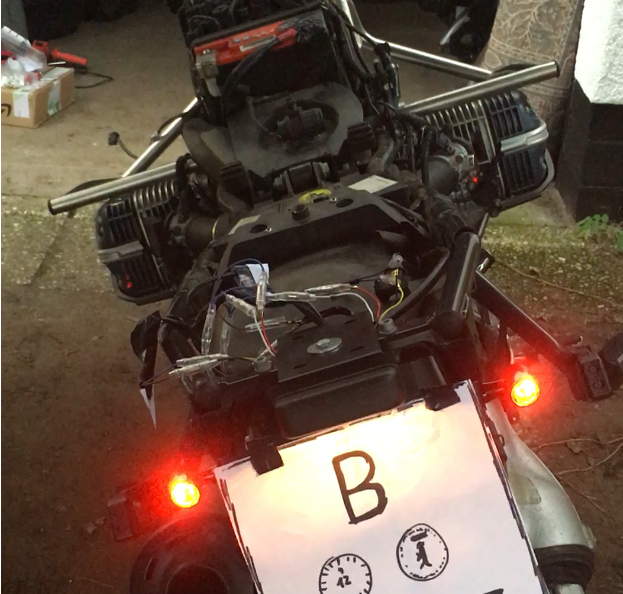

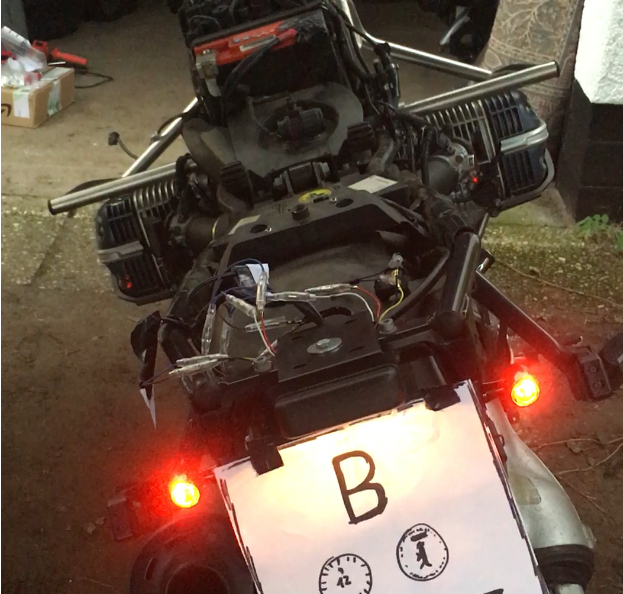

hat geklappt... Blinker laufen super, Licht, Bremslicht und blinken klappt. Plus und minus waren dann einfach nur die Kabel von den Blinkern und Licht und Bremslicht hab ich mit nem Adapter verteilt...

gefällt mir gut.



[jauhau]

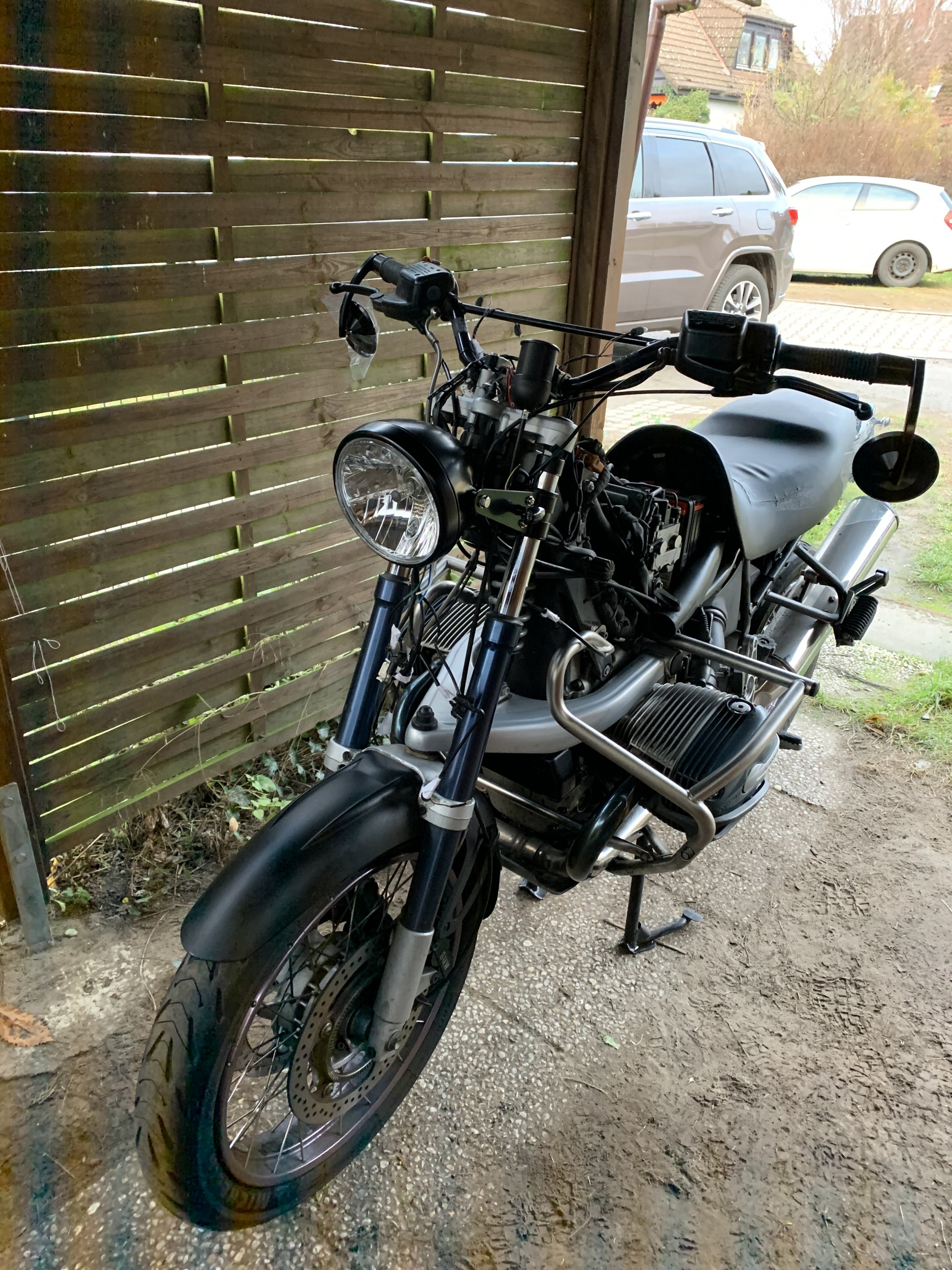

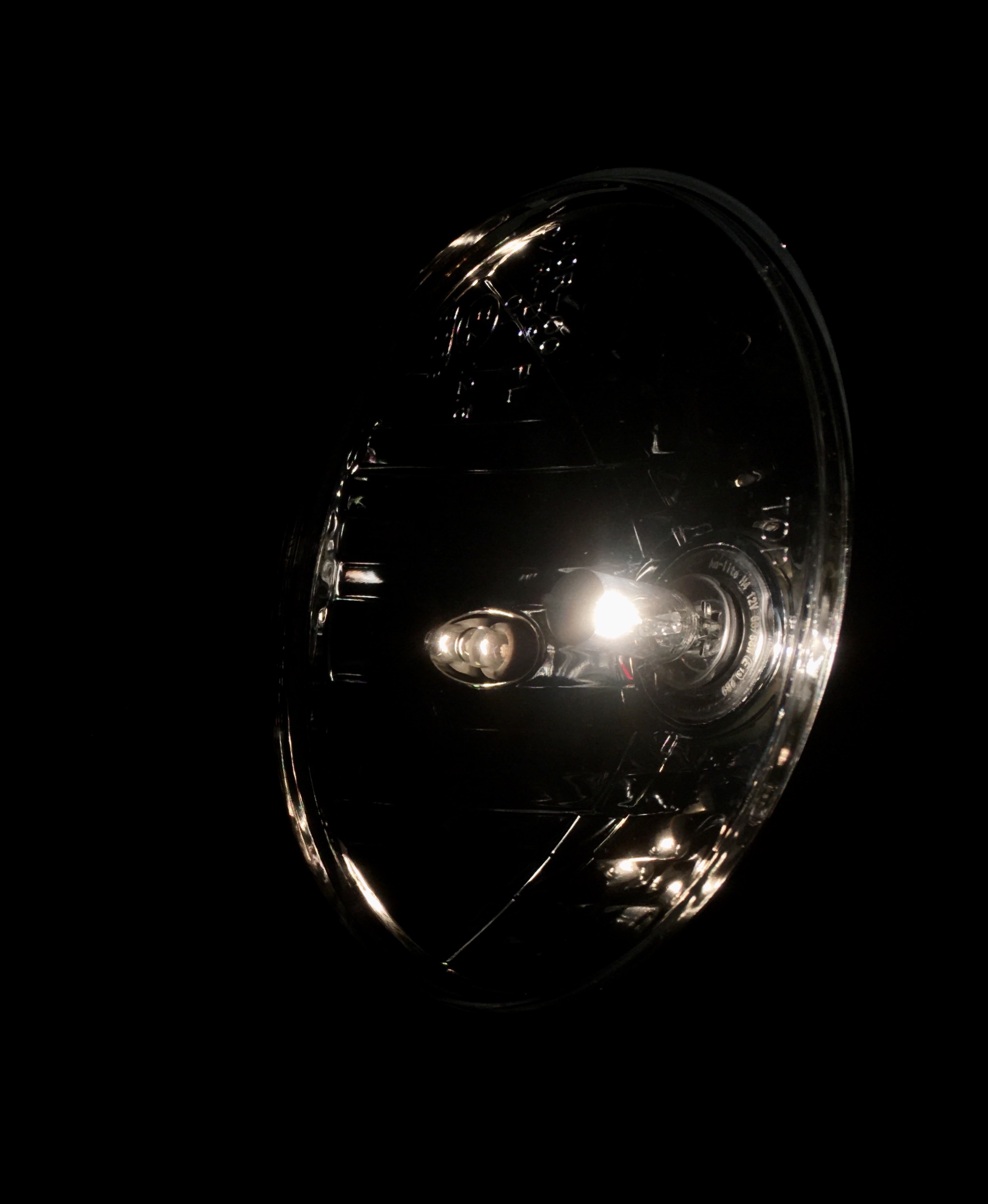

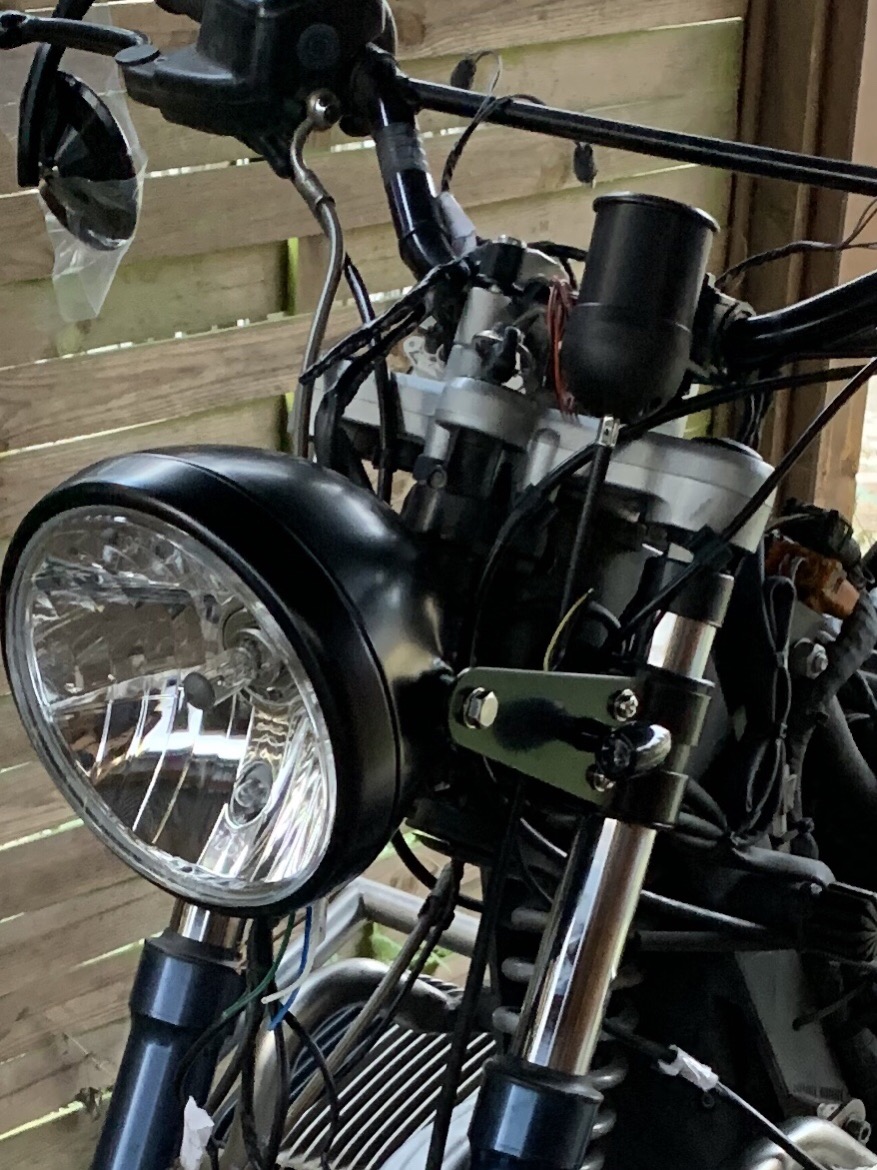

Jetzt geht auch der neue Scheinwerfer. Was mich wundert ist... das Standlicht und das Abblendlicht (siehe Foto, Hab das mal abgedunkelt damit man beide Lampen brennen sieht) leuchten auch wenn der Motor aus ist.
ich kann mich leider nicht mehr erinnern wie das bei dem doppelscheinwerfer der gs war.
ich dachte die kleine Lampe geht bei Zündung und die große Lampe nach dem starten an. Fernlicht lässt sich dazu schalten.
leider kann ich grade nicht starten da Öl fehlt und der Tank ab ist.

grüße
jörg



[Bernhard55]

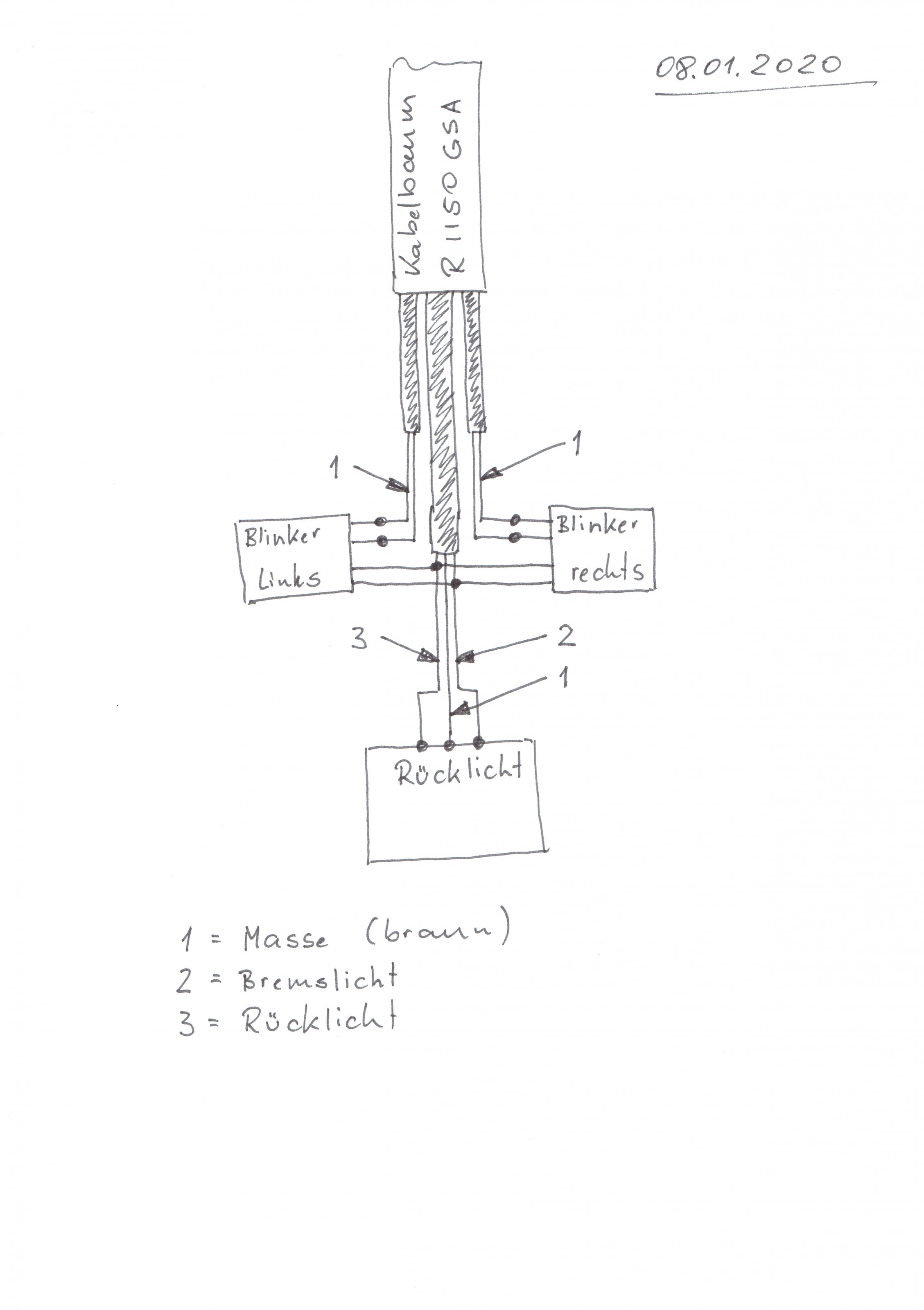

was uns Jörg sagen will, und in seinem Bild zeigt, ist. dass pro Blinker 4 Kabel sind (rechts 4x / links 4x). Der Kabelbaum vom Moped muss natürlich mehr liefern, und zwar insgesamt 7 Kabel.
D.h., jeder Blinker wird mit 2 Kabeln angeschlossen (reine Blinkfunktion) und zusätzlich wird für jeden Blinker die Leitung für das Rücklicht und das Bremslicht angezapft.
Die beigefügte Skizze soll dies deutlich machen. In wie weit dass diese verständlich ist kann ich leider nicht sagen und ob diese Normgerecht ist kann ich auch nicht sagen, wahrscheinlich nicht. Ihr könnt mich ja mit Fragen zuschei..en.

Gruss
Bernhard



[Ace007]

Super!



[Morg]

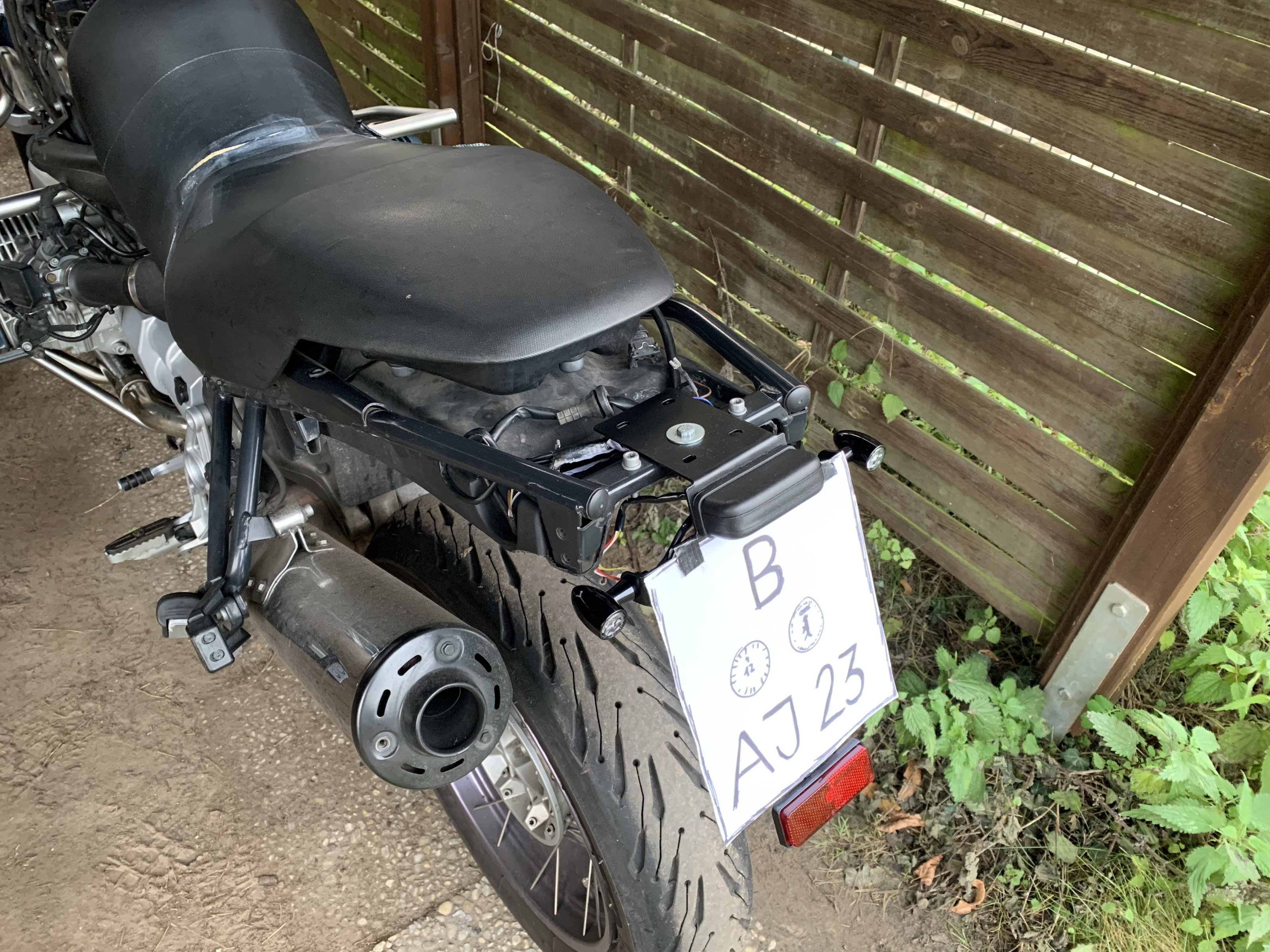

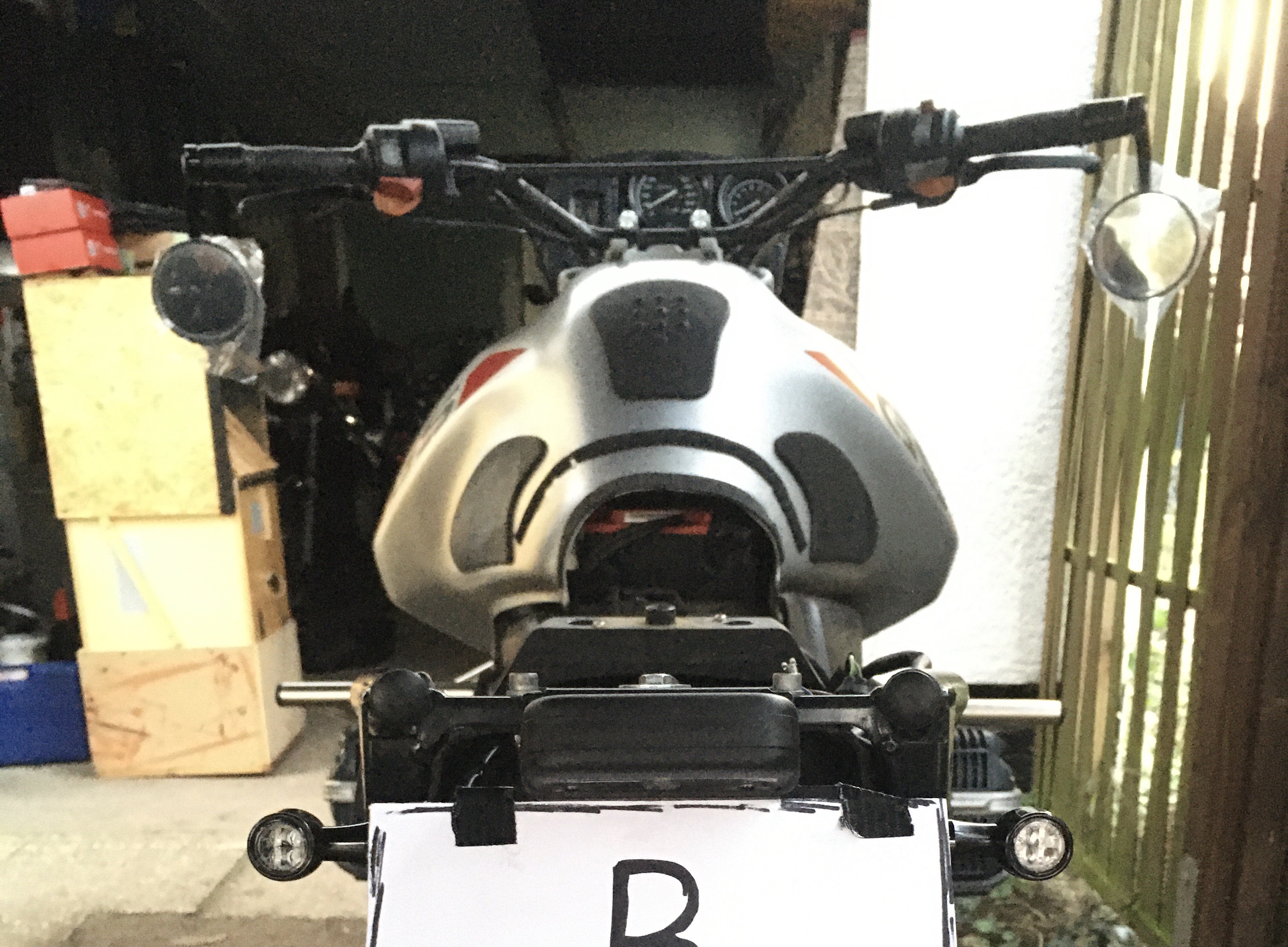

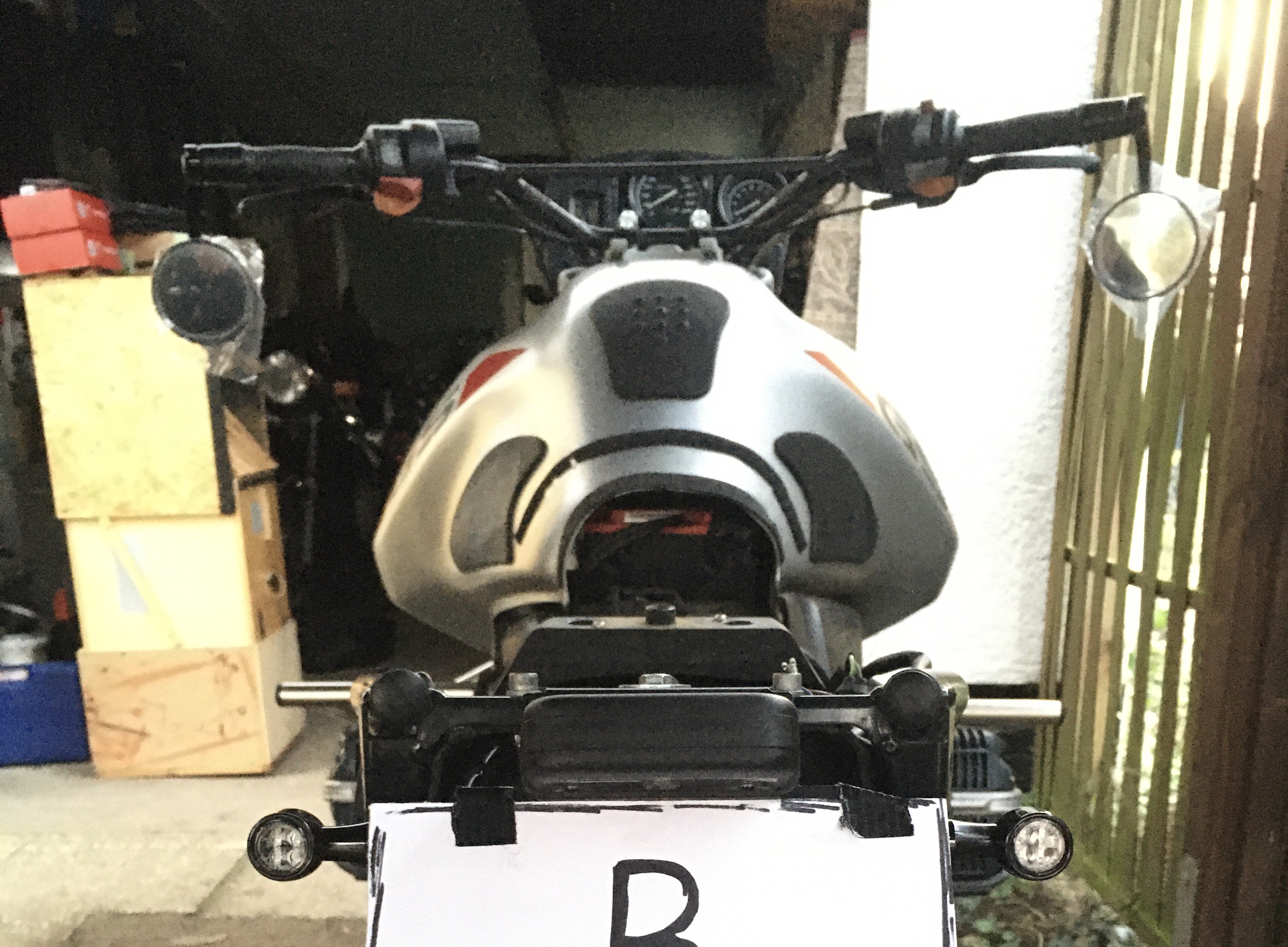

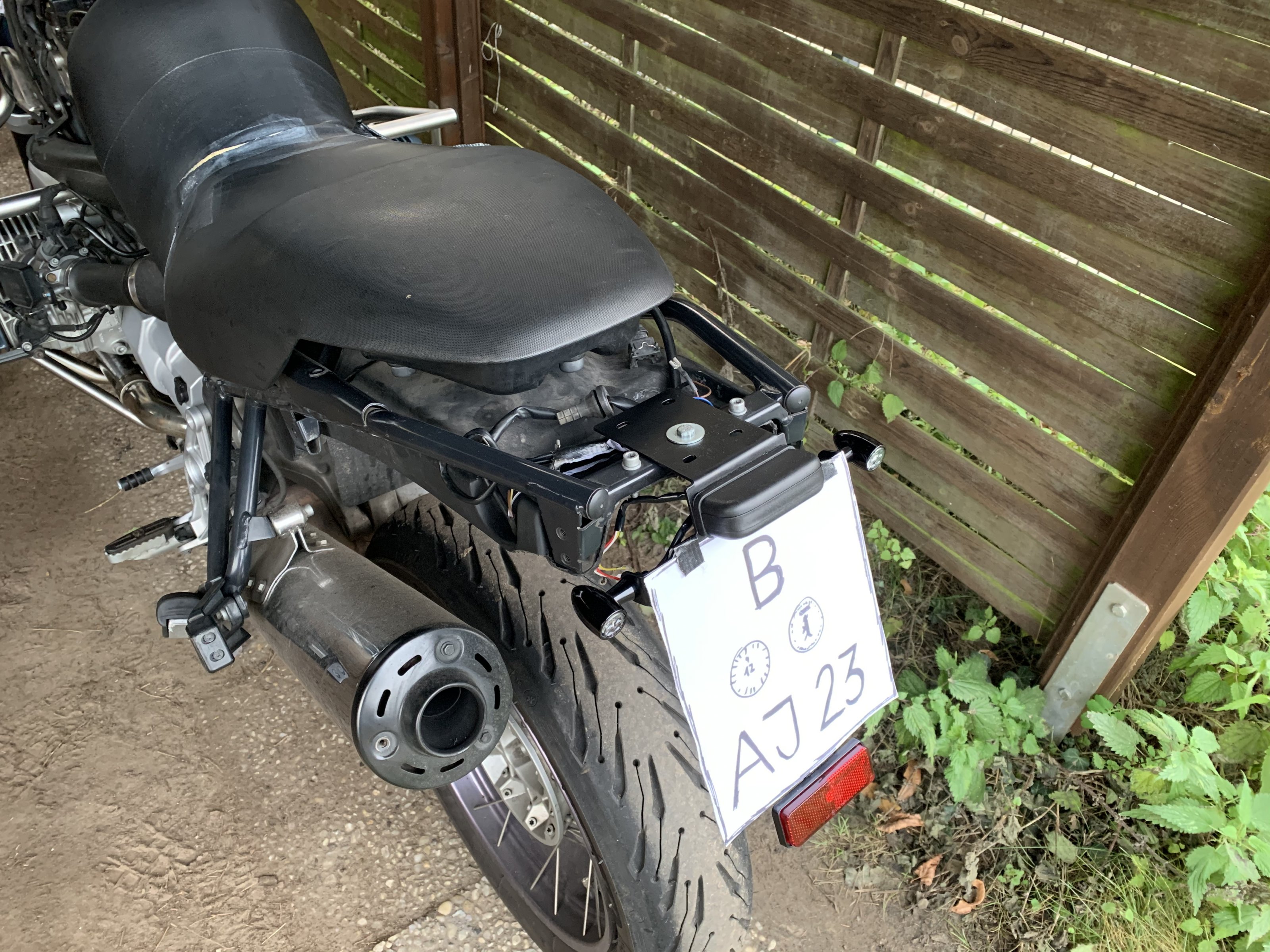

Sind das die Bullet Blinker? Könntest du nach Wiederzusammenbau mal ein Foto von hinten und eins von hinten seitlich einstellen, so dass man die Blinker(gehäuse) am Fahrzeug sehen kann? (also gern ohne Licht).

Ich habe auf denen auch rumüberlegt, allerdings für vorn mit Positionslicht. Bin mir nur unsicher, ob die Chopperoptik der Blinker an der GS so gut kommt...


(Ich kenne das Video von der 1200er mit den Blinker und bin weder so noch so überzeugt)



[Chris_]

Jetzt geht auch der neue Scheinwerfer. Was mich wundert ist... das Standlicht und das Abblendlicht (siehe Foto, Hab das mal abgedunkelt damit man beide Lampen brennen sieht) leuchten auch wenn der Motor aus ist.
ich kann mich leider nicht mehr erinnern wie das bei dem doppelscheinwerfer der gs war.
ich dachte die kleine Lampe geht bei Zündung und die große Lampe nach dem starten an. Fernlicht lässt sich dazu schalten.
leider kann ich grade nicht starten da Öl fehlt und der Tank ab ist.

grüße
jörg

Abblendlicht geht bei meiner auch ohne Motor.
Hab aber eine mit Lichtschalter, weiß nicht wie es ohne ist.



[OnkelFraul]

Habe die Angaben so verstanden, dass in jedem der Blinker das Rück- und Bremslicht enthalten ist. Das alte separate Rück- (Kennzeichen-) und Bremslicht kann also entfallen. Korrekt?
Gruß Thomas



[jauhau]

Hi,

@ morg...

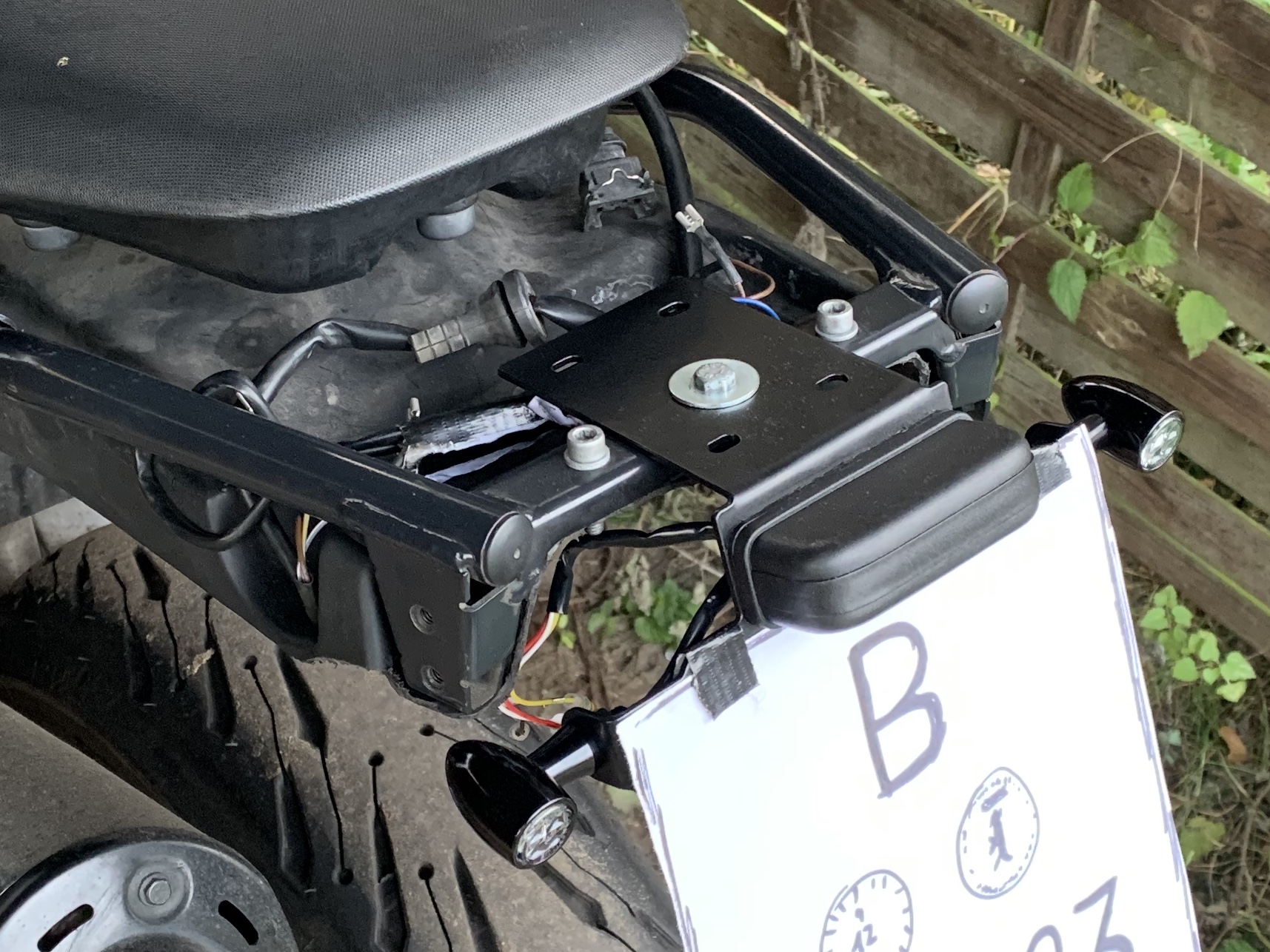

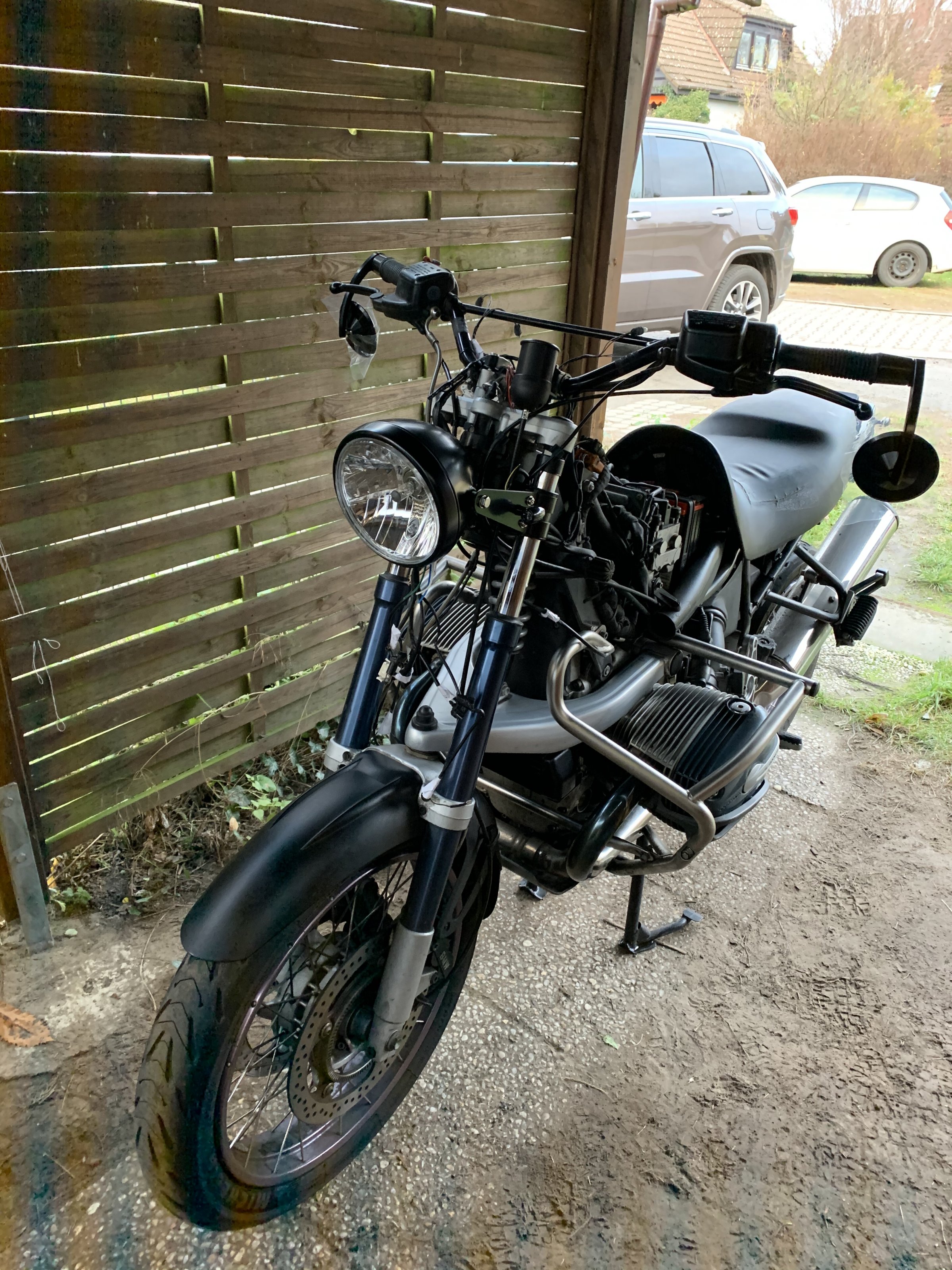

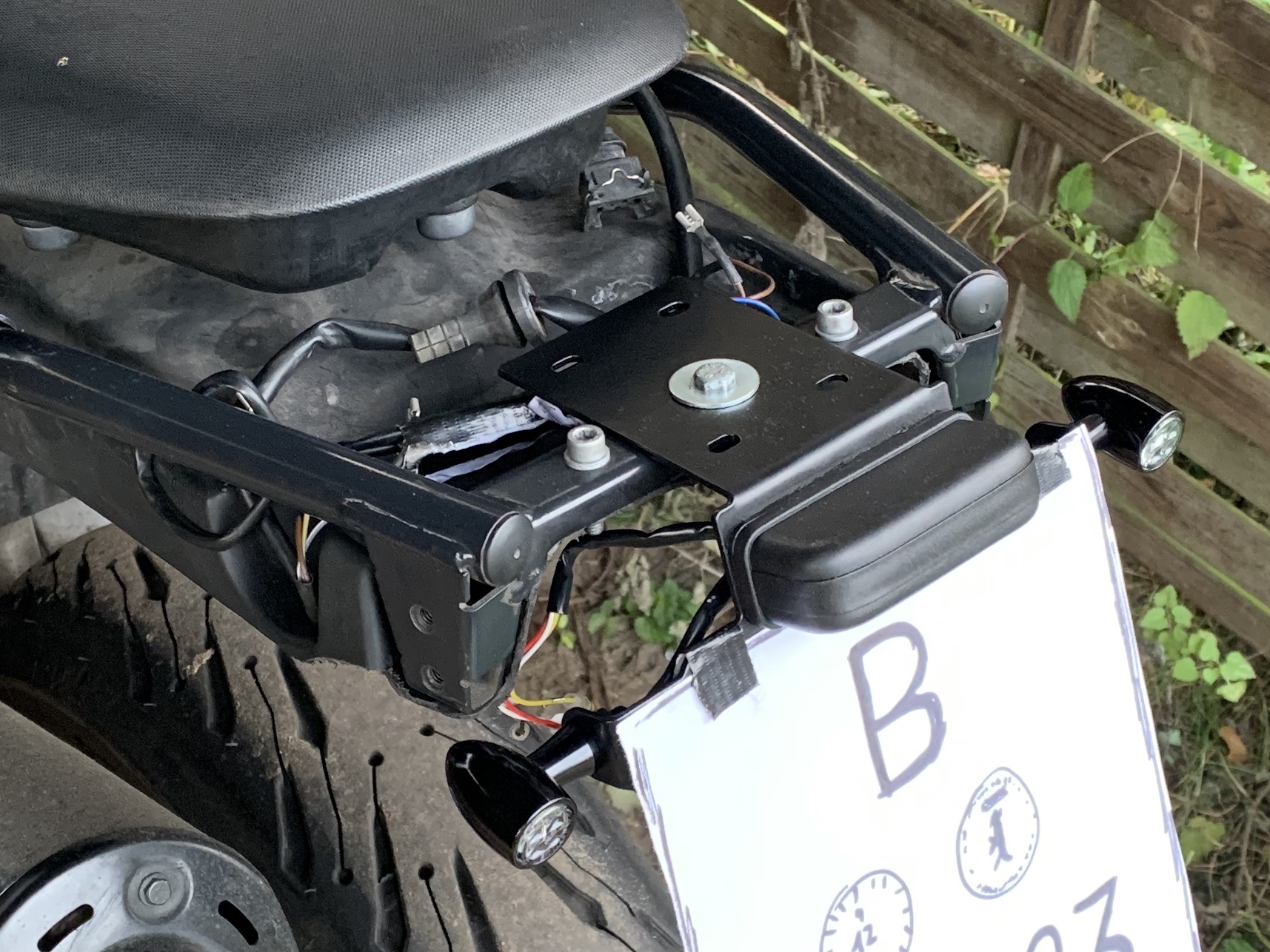

die Blinker sind von louis. Kleine bullet in schwarz. da ich meine gs grade in sowas wie nen scambler umbauen will fand ich die dafür ganz schön...

ob ich sie an die gs gebaut hätte wenn ich sie nicht umgebaut hätte weiß ich nicht.

grüße
jörg



[Morg]

Danke dir. Ich bin - für eine relativ originale - GS nicht überzeugt...



[jauhau]

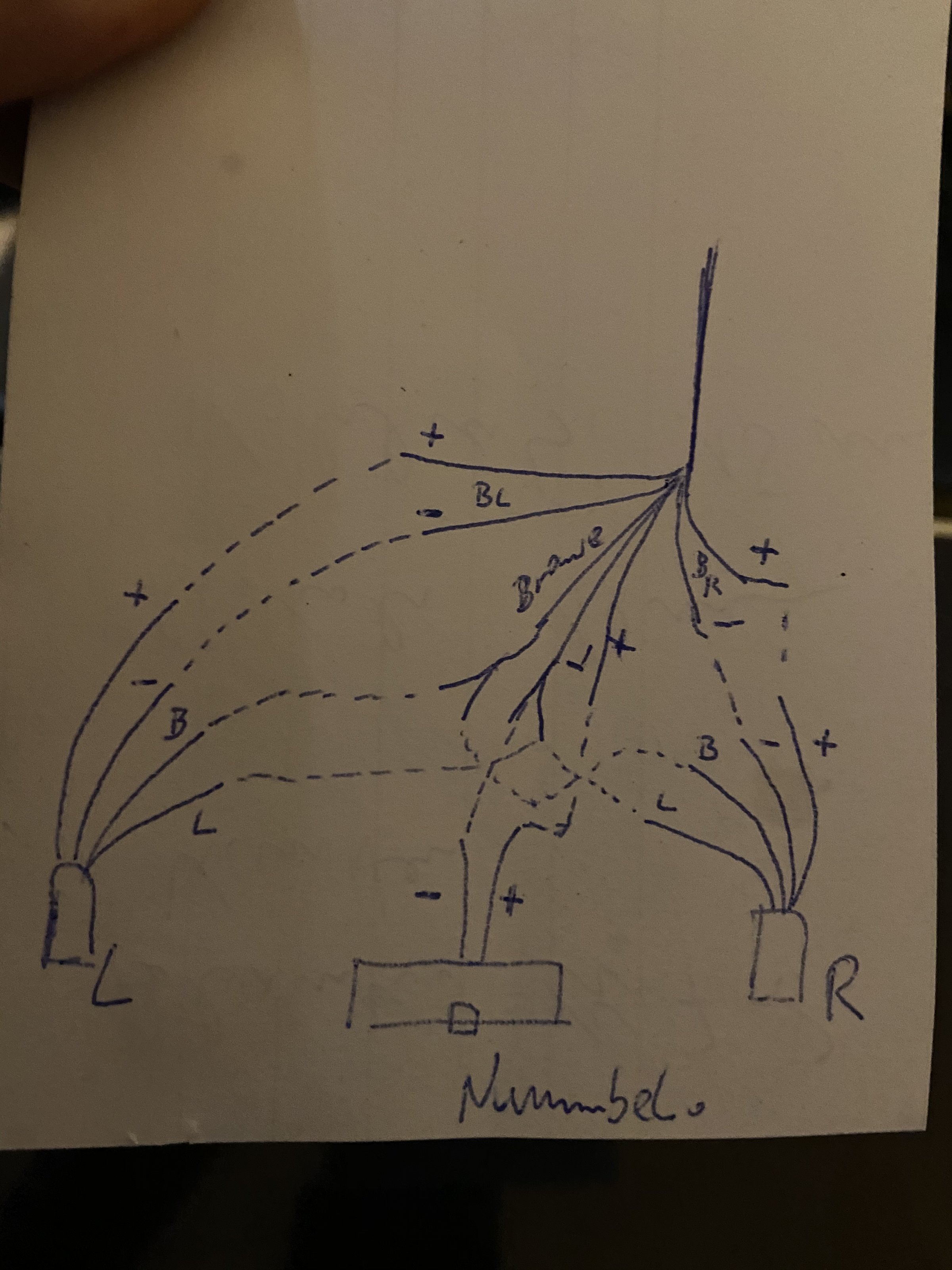

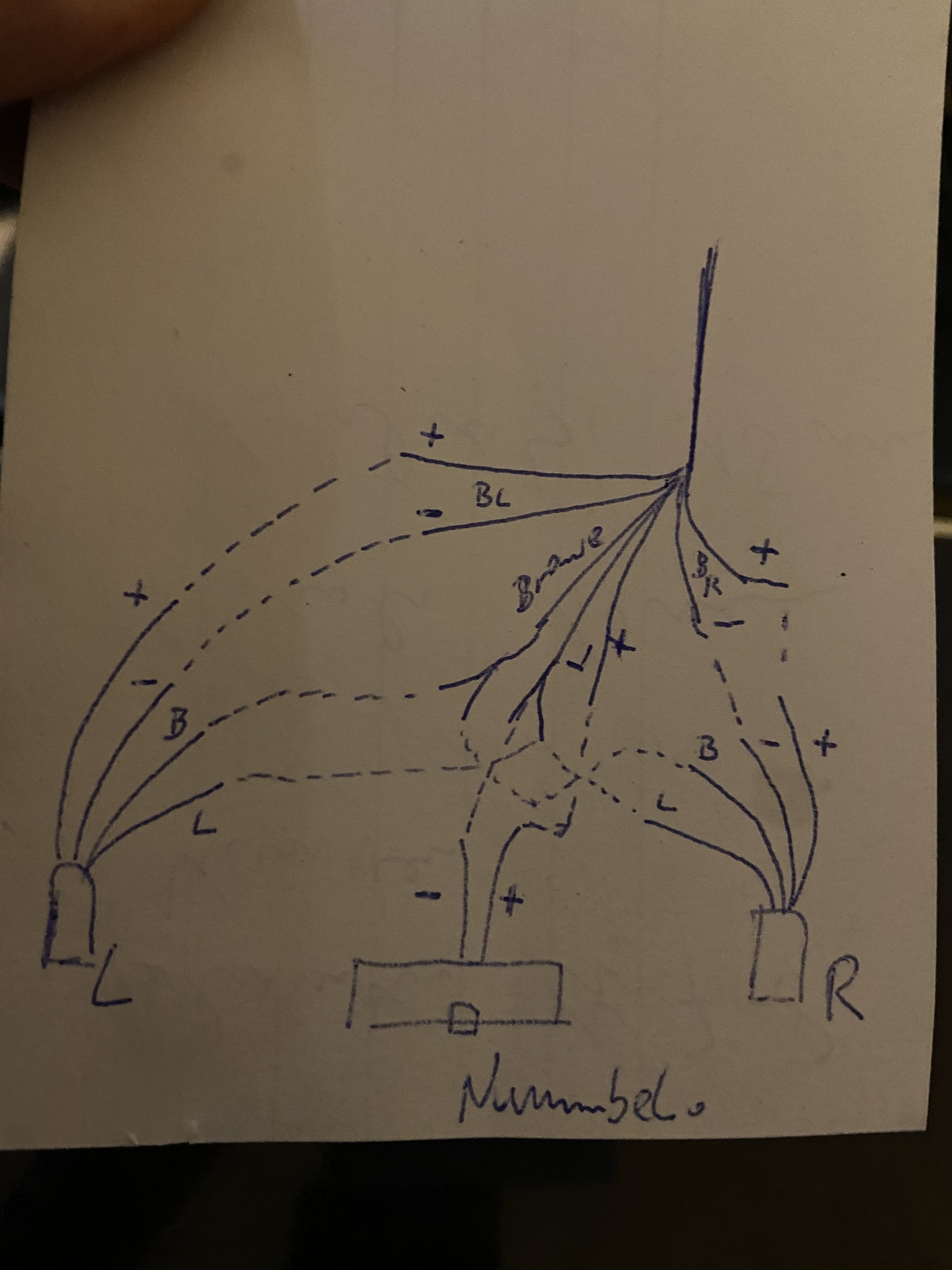

Die Zeichnung von Bernhard ist schöner, aber so hatte ich mir das auch aufgemalt um das Kabel Wirrwarr zu verstehen...
