kleine Anleitung zum Wechsel der Gabeldichtringe [COLOR=#737373 !important]17.06.2013, [COLOR=#737373 !important]19:17[/COLOR][/COLOR]
#1
Hallo Ihr Selbstschrauber,
ich hab gerade i. R. d. 111111-km-Inspektion an meiner 2002er 1150 GS die seit ca. 2000 km ölenden Galbeldichtringe erneuert und mich mal wieder darüber gefreut, daß das Ganze bei diesen Modellen innerhalb einer halben Stunde (incl. Foto-Doku) zu bewerkstelligen ist.
Ich hab vor Jahren diese Arbeit schon mal im S-Boxer-Forum beschrieben und will das heute auch für die GS-Fahrer tun.
Im Gegensatz zu den konventionellen Gabeln muß bei den Telelevermodellen nicht die ganze Gabel zerlegt werden, um an die Dichtringe ranzukommen. Genau genommen werden nur 2 (in Worten zwei!!) Muttern und zwei Minischräubchen tangiert!
Der Reihe nach:

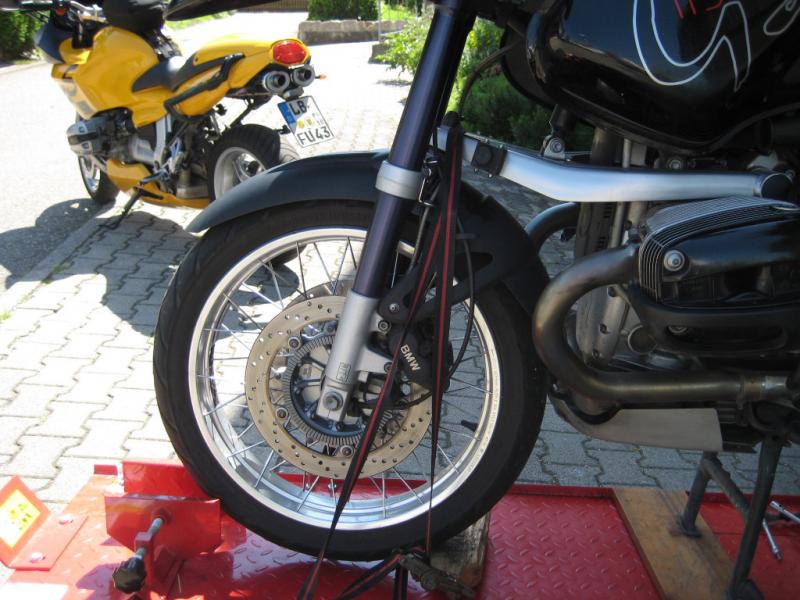

1. Moped auf Hauptständer und sicherstellen, daß das Vorderrad völlig entlastet ist. Ich hab zur Erhöhung noch ein dünnes Brett unter den Ständer gelegt. Evtl. Ballast auf Gepäckträger/Sitzbank.
2. Die Kunststoffabdeckkappen auf der oberen Gabelbrücke rausfummeln. Diese haben an einer Stelle eine kleine Nut zum Ansetzen eines kleinen Schraubendrehers.

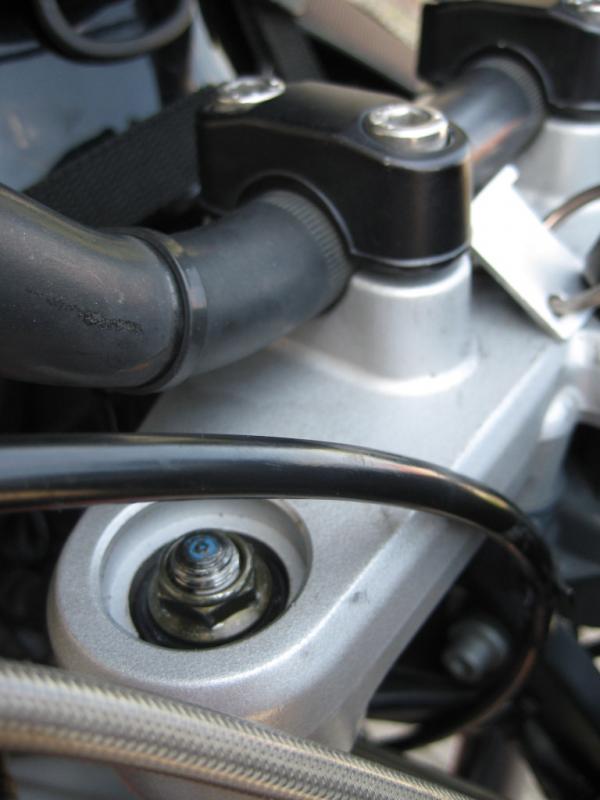

3. Die Haltemuttern der Standrohre auf der oberen Gabelbrücke abschrauben. Dazu muß an dem 6-Kant unter der Gabelbrücke das Standrohr gegengehalten werden, damit es sich nicht mitdreht.
4. Das erste Standrohr einfach nach unten aus der Gabelbrücke rausziehen. Vorsicht, in dem Moment, wo das Standrohr die Gabelbrücke verläßt kippt das Vorderrad ein Stück seitlich weg.
5. Das zweite Standrohr ebenfalls nach unten rausziehen. Die obere Gabelbrücke samt Lenker kann jetzt so weggedreht werden, daß man prima an die Standrohre drankommt. Die Standrohre einfach nach oben ganz rausziehen. Es gibt keine Sicherung der Rohre gegen das komplette Entnehmen der Rohre.
6. Die Staubschutzkappen mit einem Schraubendreher von unten nach oben rausdrücken.
7. Den Sicherungsring mit einer schmalen Flachzange oder Spitzzange entnehmen.

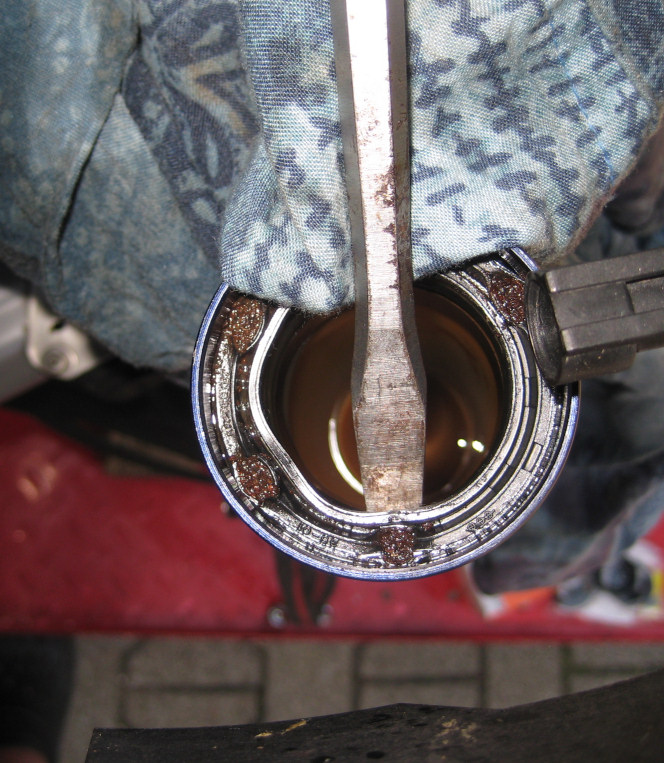

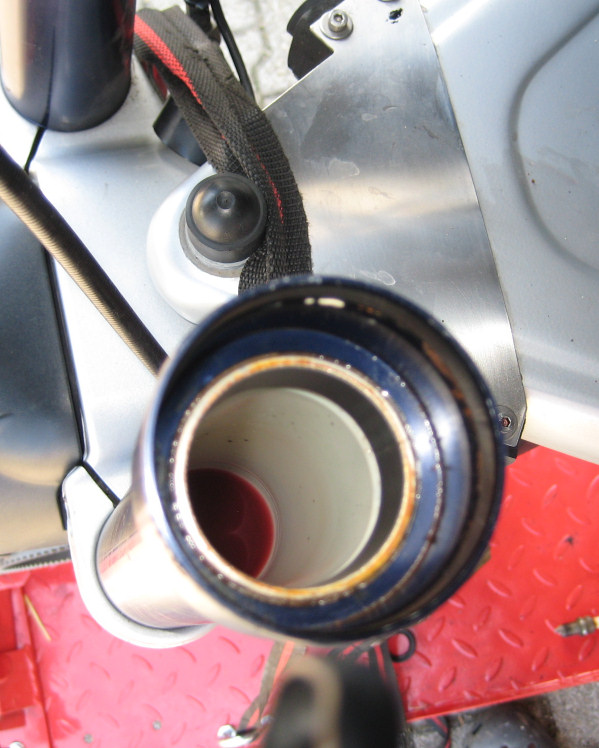

8. Jetzt kann der alte Dichtring mit einem Schraubendreher rausgehebelt werden. Zum Schutz des Tauchrohrs einen Lappen zwischenlegen.
9. Nach Reinigung des oberen Bereichs des Tauchrohrs neuen Dichtring einsetzen. (Wellendichtring richtig herum!)

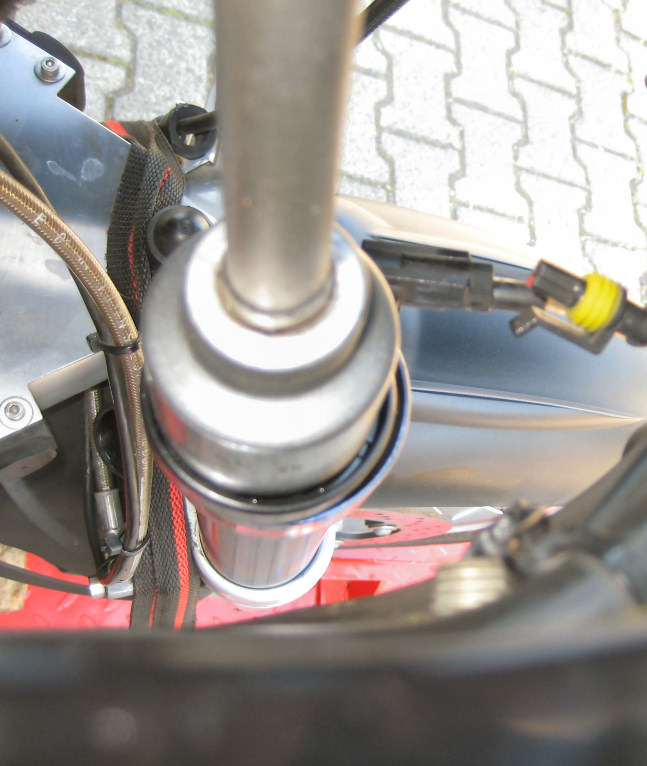

Der neue Dichtring kann mit den Fingern ein Stück weit reingedrückt werden, das komplette Reindrücken in den Sitz geht ganz einfach mit einer passenden Nuss und dem zwischengelegten alten Dichtring.
10. Sicherungsring einsetzen, Staubschutzkappe drauf.
11. Die Standrohre haben an der Unterseite eine schöne Fase, die das beschädigungsfreie Einsetzen durch die neuen Dichtringe ins Tauchrohr erleichtern. Standrohr vor dem Einsetzen an der Unterseite leicht einölen.

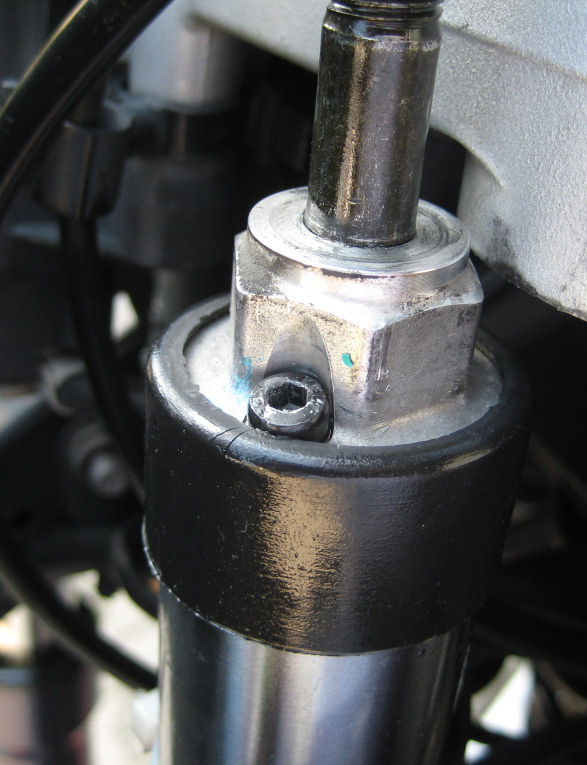

12. Die Ent-/Belüftungsschräubchen an der Oberseite der Standrohre rausdrehen und die Standrohroberkante in die Höhe der oberen Gabelbrücke bringen. Jetzt Belüftungsschräubchen wieder rein. (Die Gabel soll entspannt belüftet werden. Somit wird beim Einfedern das Lufvolumen in der Gabel komprimiert.)
13. Obere Haltemuttern und Abdeckkappen drauf.
14. FERTIG!
In meinem Fall hatte das rechte Standrohr während meines Korsika-/Sardinien-Urlaubs angefangen zu lecken. Ich hab provisorisch einfach einen Lappen rumgewickelt, um zu verhindern, daß das Öl an der Gabel entlang nach unten auf die Bremsen läuft.

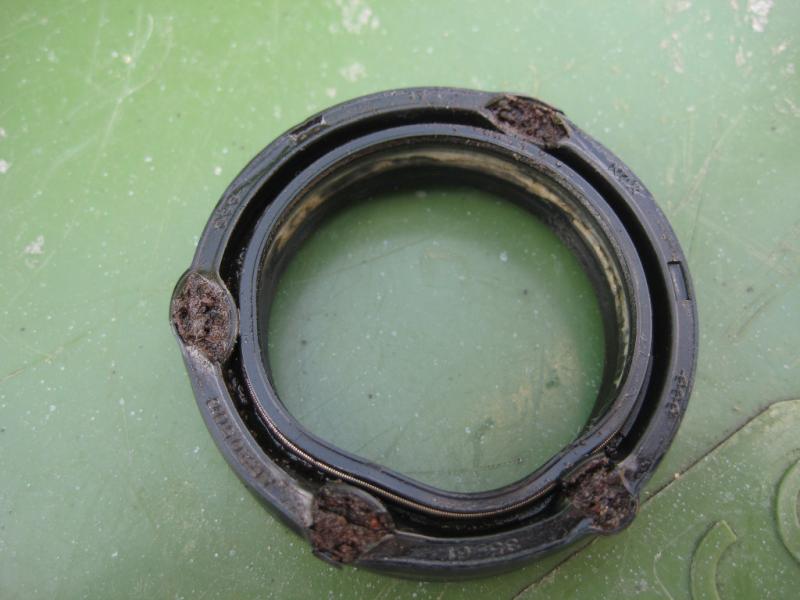

Warum das Ganze undicht geworden ist, kann man ganz einfach erkennen: Der ehemals runde Dichtring wurde durch Rost komplett verformt. Ein Wunder, daß der Ring überhaupt noch leidlich funktionieren konnte.
Das Öl hab ich übringens nicht ersetzt, es war immer noch astrein sauber (in rot) und im rechten Tauchrohr fehlten nur ein paar Millimeter am Ölstand. Laut Liste sollen da wohl 470 ccm rein. Ich hab den Ölstand einfach per Meterstab gemessen: 450 - 460 mm.
Die beiden Dichtringe plus neue Staubschutzkappen (meine waren schon ordentlich mürbe) kosten bei BMW knapp 40,00 Euro.
Wie Ihr seht, ist das Auswechseln der Dichtringe wirklich kein großer Act und großartige Schrauberfähigkeiten werden auch nicht benötigt.
Vielleicht kann meine Anleitung der eine oder die andere (angehende) SelbstschrauberIn mal gebrauchen.
Grüße vom elfer-schwob
