Vor- und Rücklauf unterschiedlich zwischen 1150 GS und 1100 GS ???

[Passauer]

Jetzt werde ich bald wahnsinnig.

Ich hab jetzt ein neues Thema aufgemacht, da das Hallgeberproblem eigentlich nicht mehr besteht. Das heißt der Hallgeber war es nicht und das Problem besteht weiterhin.

Die neue Frage lautet, wo ist bei einer R 1100 GS BJ 98 der Vor- und Rücklauf?
Unter Powerboxer ist ein Super Bild über Vor- und Rücklauf für eine 1150 GS abgebildet siehe

4V Tank leeren

In dem Forum habe ich den Hinweis bekommen, dass bei der 1100 GS der Vorlauf oben und der Rücklauf unten beim Druckregler anzuschließen sind. Mit dem Hinweis:

Zitat:
Ich nutze das orig. BMW-Werkstatthandbuch, Stand Anfang 2000.

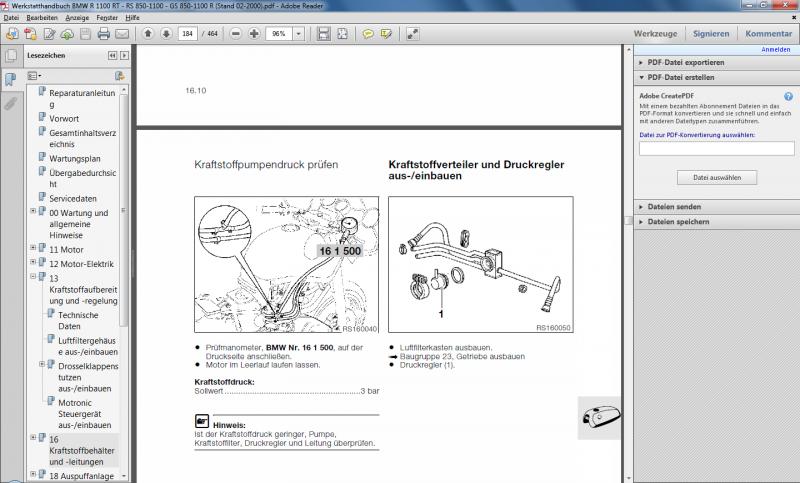

Hier die Abbilder aus dem WHB. Demnach ist es die obere Leitung.


Was ist nun richtig, oder haben beide recht. Meine Vermutung geht eher Richtung Bild Powerboxer.



[abdiepost]

Hi Passauer,
nicht wahnsinnig werden. Probieren geht über Studieren. Tausche doch mal eben die Schlauchverbindungen - geht doch flott.

VG Marco

PS: Ist Dein Tank immer noch ziemlich voll? Wenn nein, wäre der Vorlaufschlauch derjenige, aus dem es raussuppt (ist weiter unten im Tank angeschlossen)...



[edelweiß GS]

@Passauer/Andreas

Habe an einer Pumpeneinheit(GS),liegt bei mir so rum,nachgesehen.Definitiv VORLAUF UNTEN,RÜCKLAUF OBEN.



[Passauer]

Die Frage stellt sich eher beim Druckregler ob oben oder unten der Vorlauf sprich das was aus dem Tank kommt angeschlossen wird. Auf der Pumpeneinheit ist dies m. E. eindeutig durch die Pfeile rein/raus markiert.



[Zeebulon]

Manchmal frage ich mich schon, warum ich das tue...



[palmstrollo]

Danke Gerd. Dann war meine Erinnerung doch ein wenig "getrübt". Ich hätte schwören können, dass die obere Leitung der Vorlauf ist und fühlte dies durch das Reparaturhandbuch bestätigt.
Ein dickes "Sorry" an Passauer/ Andreas.



[Passauer]

Passt scho Hermann,
Irren ist menschlich.

Ein dickes Danke an Gerd Du hast wieder Licht ins Dunkel gebracht. Danke für die Doku.

Andreas



[abdiepost]

Hallo Gerd,
übrigens schön, dass deine Seiten wieder online sind.

VG Marco



[Zeebulon]

No worries. Im Zweifelsfall ist es ja ganz schnell rauszufinden .



[DeMoriaan]

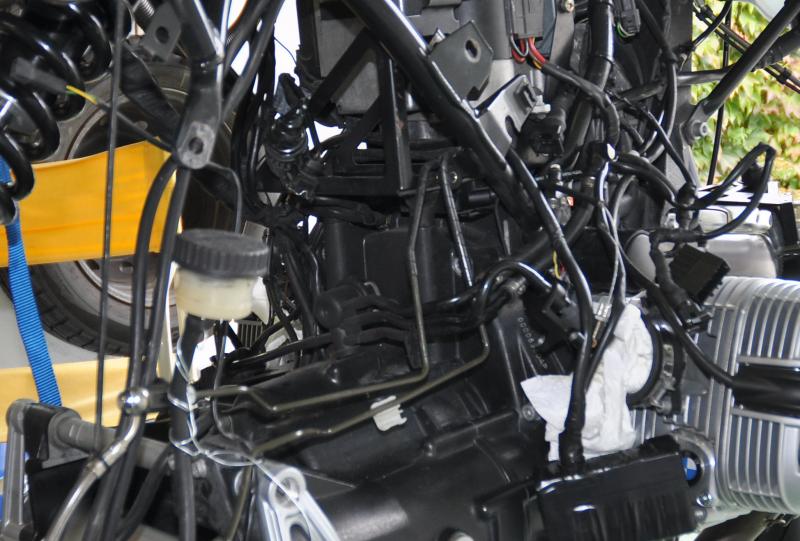

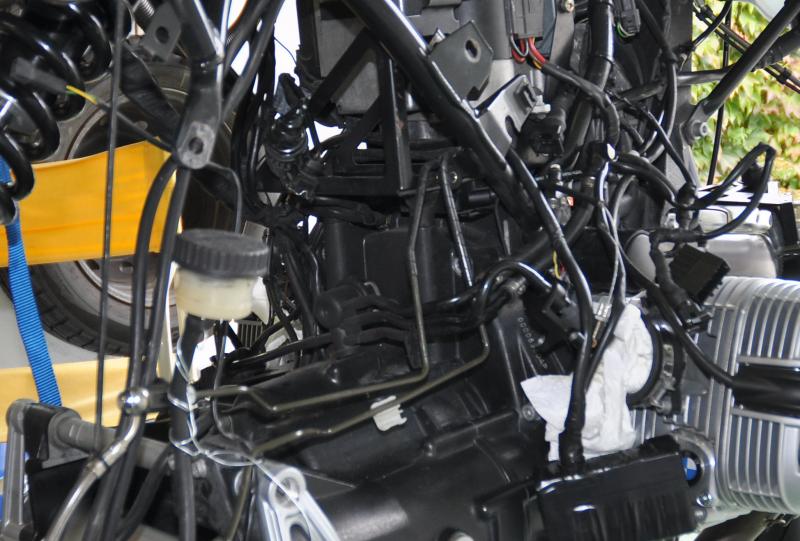

Hier nochmal zur Verdeutlichung in einem Foto (stammt von meiner 1150er GSA) zu sehen:
Da der Tank abgebaut ist und die Leitungen an den Schnellverschlüssen getrennt wurden: der vordere Schlauch ist der für den per Benzinpumpe zum Verteiler gedrückten Sprit, der hintere Schlauch ist der Rücklauf in den Tank.
(Schnellverschlüsse: jeweils in Fließrichtung erst Papa, dann Mama (also wie im echten Leben ))

Vorlauf von der Spritpumpe im Tank mit Druck zum unteren Anschluß am Verteiler und von dort über
linken und mittleren rechten Anschluß am Verteiler zu den Einspritzdüsen (natürlich auch mit Druck).
Der restliche, nicht abgenommene Sprit am Verteiler vom oberen Anschluß (hinter einem , ich vermute, Rückschlagventil / Druckminderer) als Rücklauf mit vermtl. geringem Druck in den Tank.




Grüße
Friedberger



[Zeebulon]

Ha - so ein Foto hat mir noch gefehlt, das klau ich mir, OK?
(Da hin hab ich mich noch nicht graben müssen.)



[DeMoriaan]

Ja klar, dafür hab´ ich´s ja hochgeladen.

Grüße
Friedberger
