Drehzahlmesser anschließen

[Lumpenseckel]

Hallo,
bin dabei mir eine 100GS Bj.91 zu richten.
Habe das Motorrad als Umbau bekommen, alle Instrumente waren weg und nur ein elektronischer Tacho verbaut.

Habe bis auf den Anschluß vom Drehzahlmesser alles zusammen. Leider finde ich an dem verhundsten Kabelbaum nicht wo ich den Drehzahlmesser anschliessen kann. Kein Stecker und auch nichts abgeschnittenes zu sehen.
Möchte nun den Drehzahlmesser direkt anschliessen. Es gibt 3 Kabel:
Braun = Masse ?
Schwarz = Klemme 1 Zündspule ?
Grün/Schwarz = Plus von Batterie ?

Kann mir jemand behilflich sein ?

Gruß Bernd



[Lumpenseckel]

Sollte jemand seinen Tank unten haben, wäre es für mich auch hilfreich wenn ein Foto zeigen würde, wo die Kabel vom Kabelbaum zum Drehzahlmesser abgehen.
Muss doch zu sehen sein wo das abgetrennt wurde.



[SRalf]

Im 2-Ventiler Forum findest du den Schaltplan für deine Q. Hilft dir doch bestimmt weiter.

Ich kann dir leider nicht weiterhelfen, da ich selber den IMo angeschlossen habe.



[Raubritter]

Soweit ich mich erinnere endet der Anschluss links vom Steuerrohr auf Höhe der unteren Gabelbrücke in einem dreipoligen Stecker. Ein Kabel für die Beleuchtung des DZM (grün nur bei Licht an 12 Volt), eines ist Masse (braun) und eines das Signal von der Zündspule (schwarz). Bei mir fehlt der Stecker wegen dem verbauten IMO und die Kabel waren unter Isolierband versteckt.



[rr7]

Hallo Bernd

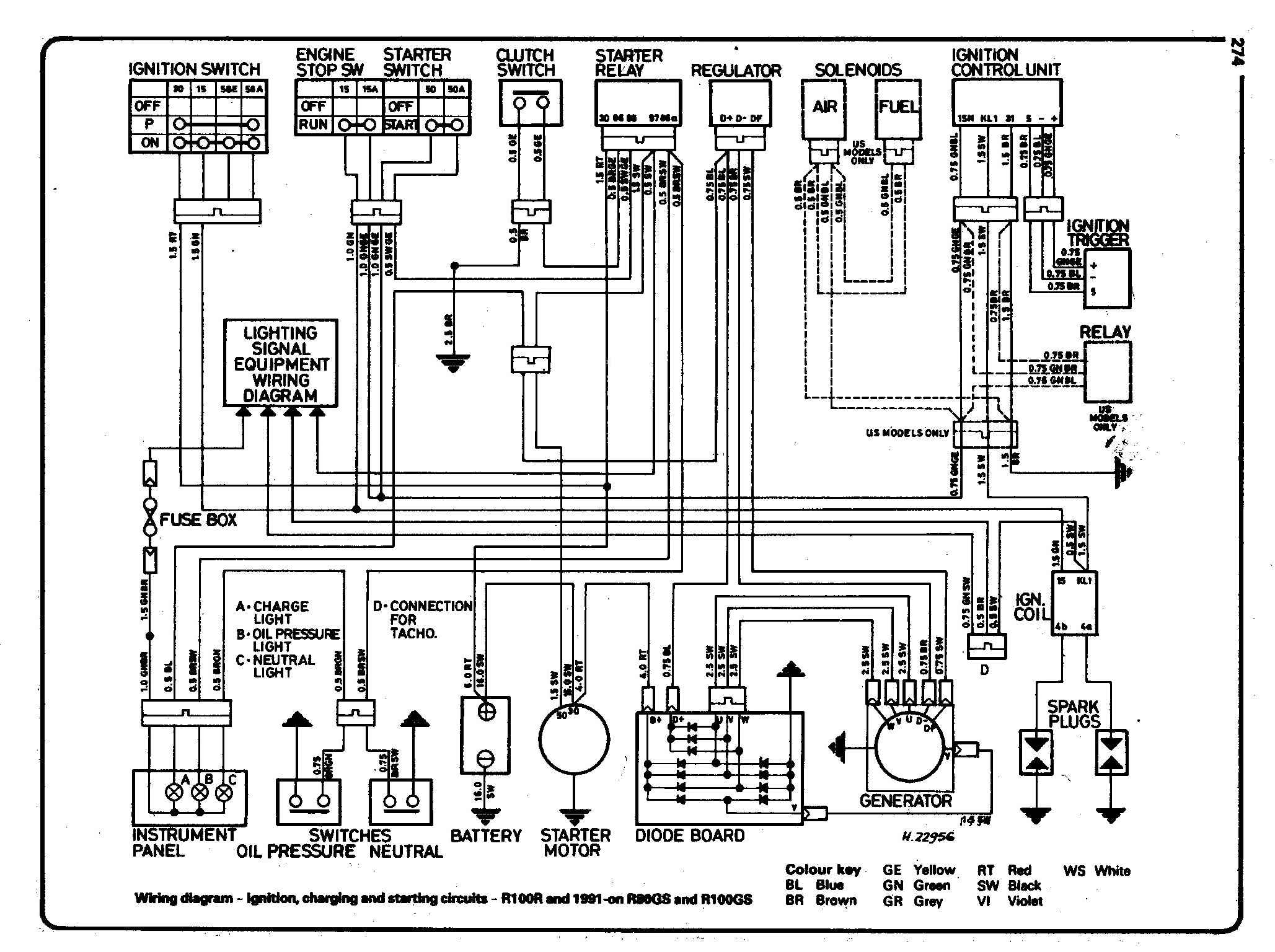

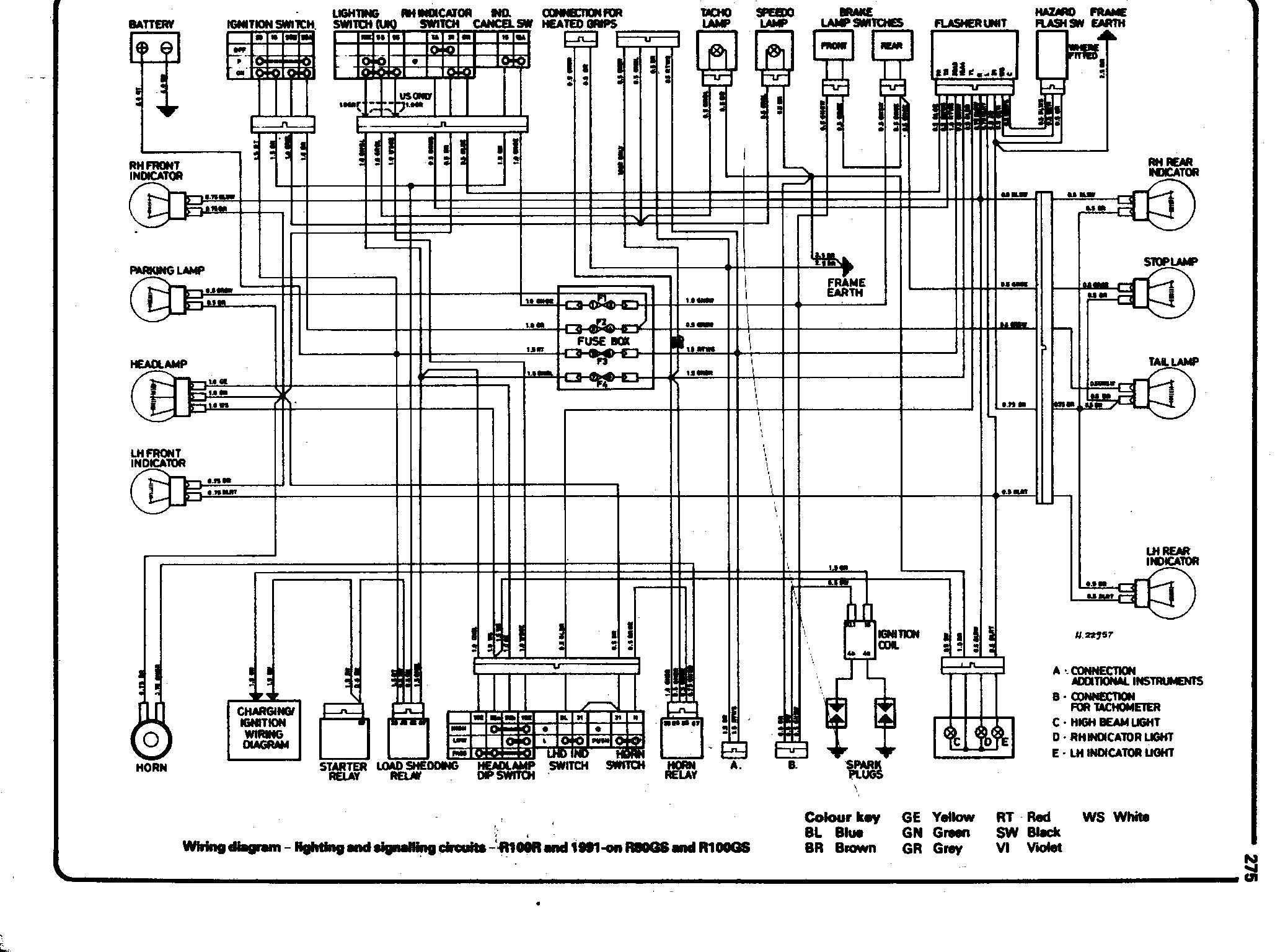

vielleicht hilft dir der Plan weiter.



[Lumpenseckel]

Danke Euch,
mein Kabelbaum ist aber so verbastelt, das ich ihn austauschen werde.
Auf das bischen Arbeit kommt es auch nicht mehr an.
Gruß



[SRalf]

Kann durchaus die beste Lösung sein
