LED Zusatzscheinwerfer anschließen

[levoni]

Die Zusatzscheinwerfer dauerhaft mit einem Stecker an die Bordsteckdose anzuschließen, finde ich „suboptimal“.
An der Bordsteckdose lade ich zum Beispiel mein Handy oder andere USB Devices.



[MaAl]

Habe seit 3Jahren die original BMW Nebler gegen China strahler getauscht. Mit diesen bin ich sehr oft im Regen unterwegs gewesen. Bis jetzt alle dicht. Die Konstruktion finde ich sogar besser weil die Stecker außerhalb sind. Die Anschlusskabel sind im Gehäuse vergossen. Bis jetzt keinerlei Feuchtigkeit. Der Satz 50€.

Hey Kuhtreiber66, wie hast du die China-Nebler angeschlossen?

Ich habe auch die original BMW-LED-Nebler verbaut. Einer ist jetzt kaputt (kein Wassereintritt - leuchtet einfach nicht mehr).
Habe mir nun die China-Teile bestellt. Problem: Der Originale von BMW hat eine vieradrige Zuleitung, der Nachbau hat nur 2 Adern. Wie bekomme ich die Nachbauten angeschlossen?



[Kuhtreiber66]

Hallo
Einfach mal messen. 12V+ und Masse, dann sollte es gehen. Hab meine über ein Relais und extra Schalter geschalten.
Gruß



[LaCy-boGSer]

Zwei Beiträge aus einem anderen Thread hierher verschoben - hier kann das Thema Anschluss Zusatzscheinwerfer besser weitergeführt werden



[Majorshark]

Am Cartool-Stecker liegt ein Zündungsplus an. Nach meinen Recherchen kann dieser Anschluss 5A!? bereitstellen. Den Rest dann einfach über ein Taster/Relais machen. Die Cartool-Kupplung habe ich für‘n 10ner im www erstanden.

Nachtrag: Die gesamte schöne „Spielerei“ mit dem Automatiklicht fällt dann natürlich weg. Für mich ein No-Go.



[Framic]

So, ich habe mir Zusatzscheinwerfer vom Ali gekauft (mit E9 Kennzeichnung) und gestern ist der original BMW "Unterschnabelhalter" eingetroffen.
Der Kabelbaum ist mit Relais ausgestattet soll eigentlich an der Batterie angeklemmt werden (Dauerplus).
Auf Grund der vielen Beiträge hier im Forum dazu möchte ich den Strom (Plus) an der Bordsteckdose abgreifen (mittels Stromdieb).
Diese Leitung zur Steckdose soll angeblich nach vierzig Sekunden stromfrei sein.
Zu der Bordsteckdose laufen nun zwei Kabel. Schwarzbraun und rot-grün.
Meiner unqualifizierten Meinung nach ist das rot/grüne das Pluskabel.
Ist das richtig?

Danke und dLzG,

Framic



[levoni]

Ja



[Kuhtreiber66]

Ist so. Aber nur für das Relais als Schaltstrom verwenden



[Framic]

Ist so. Aber nur für das Relais als Schaltstrom verwenden

???????????????

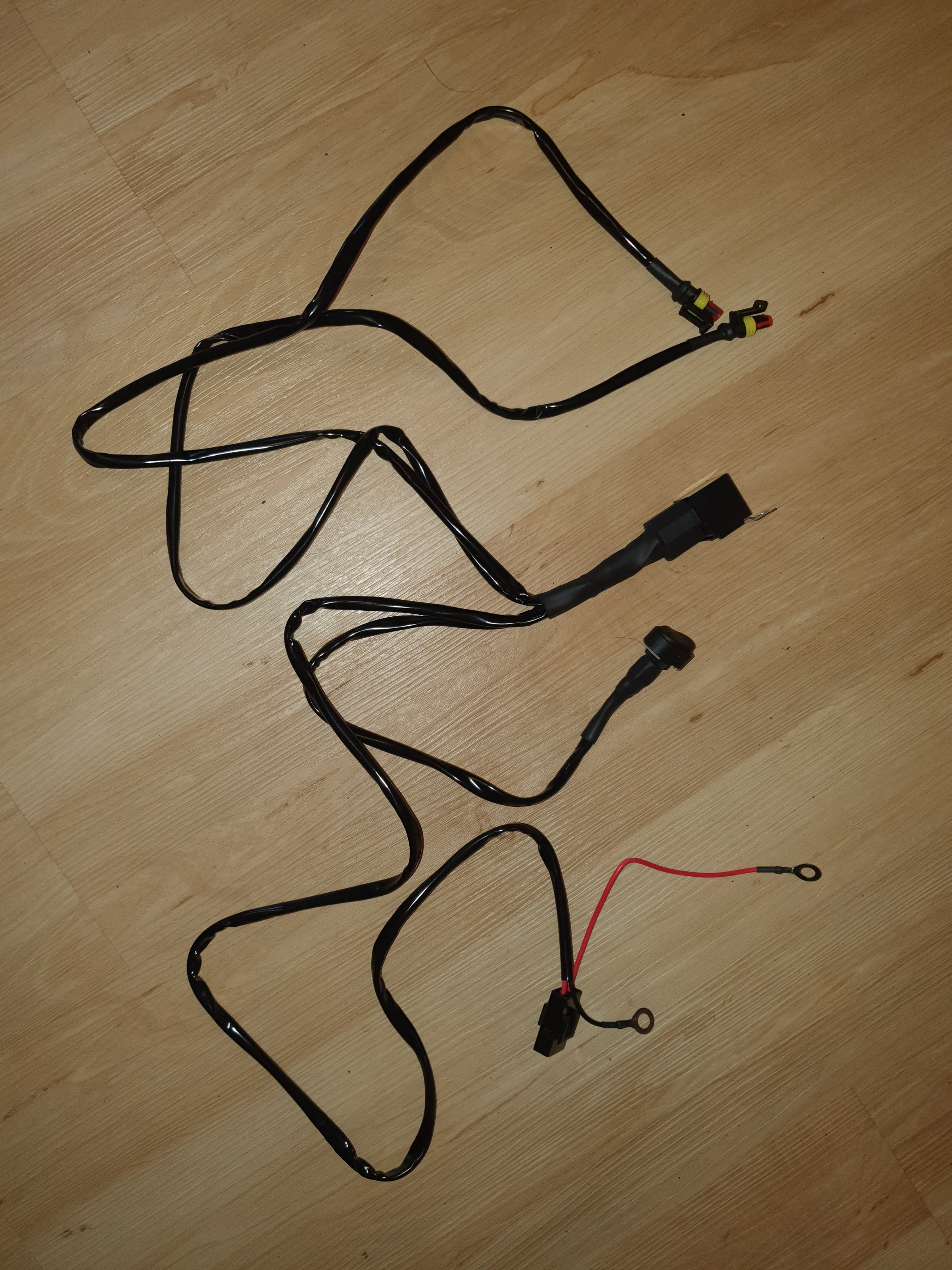

Mein mitgelieferter Kabelbaum ist wie folgt aufgebaut.

Aus dem Relais geht jeweils ein Strang zu den Lampen.
Ein Strang führt zu dem Schalter
und ein Strang führt zur Batterie mit zwei Adern, wobei Plus (rot) noch einmal eine Sicherung dazwischen geschaltet ist..

Zum Testen habe ich das direkt an die Batterie angeklemmt. Funktionierte einwandfrei.



[levoni]

Na ja, der Einwand von Kuhtreiber66 ist schon berechtig. Die Zuleitung zur Bordsteckdose ist mit 7,5A abgesichert. Welche Leistung haben die Lampen?
Wenn da mehr Strom gebraucht wird, würde ich an Deiner Stelle den Kabelbaum leicht modifizieren. Du müsstet die Ader in der Zuleitung zum Lenkerschalter identifizieren, die mit dem roten Kabel elektrisch verbunden ist (bei Schalterstellung "Lampen Aus"). Diese Ader durchschneiden und das Ende Richtung Schalter mit dem rot/grünen der Bordsteckdose verbinden. Das übriggebliebene Ende der durchgeschnittenen Ader isolieren.
Und das schwarze und rote an die Batterie anschließen. Welchen Stromwert hat die Sicherung in dem Kabelbaum?



[Framic]

Oha, und dabei habe ich doch keine Ahnung vons Elektrische



[Kuhtreiber66]

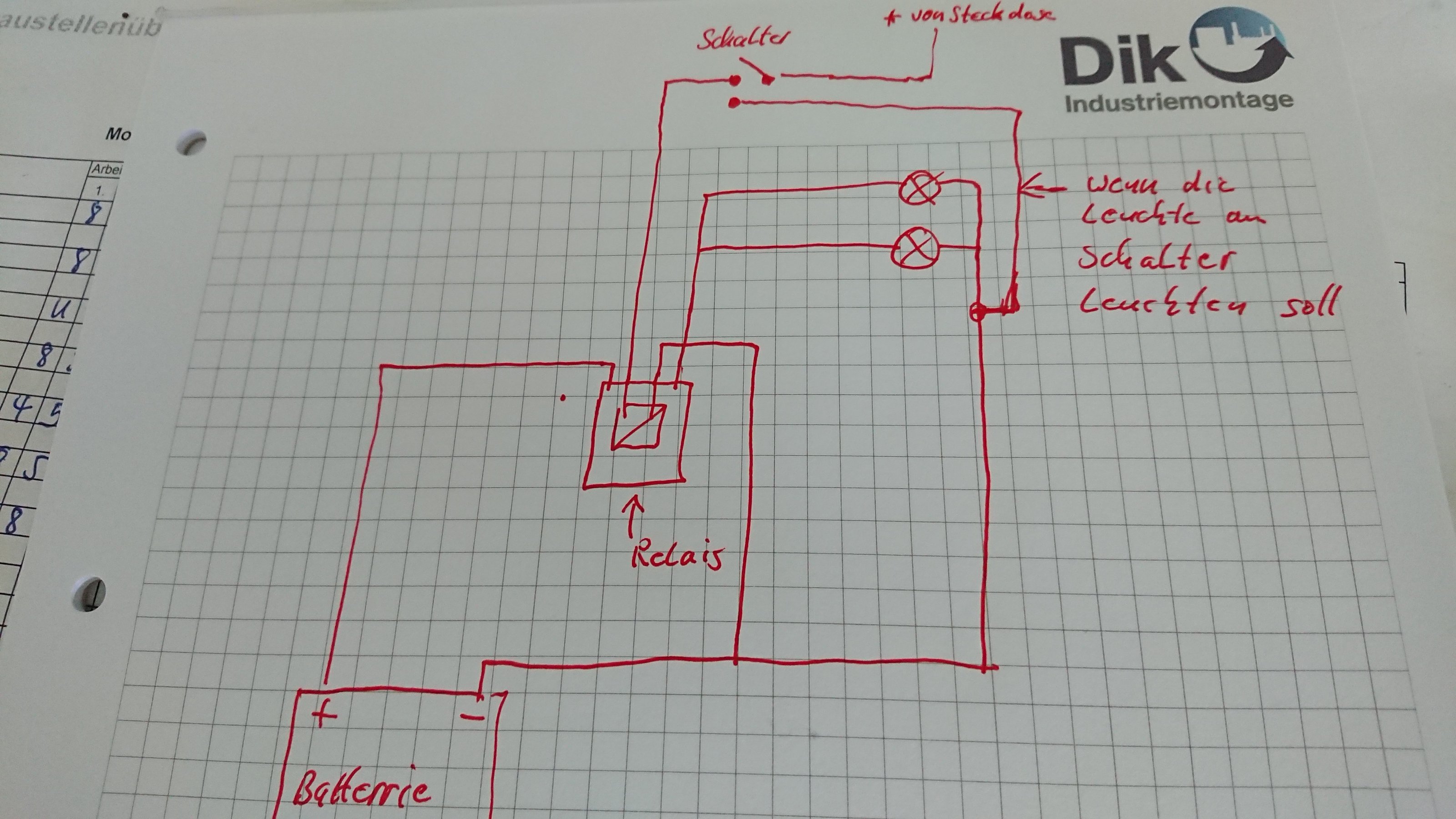

So etwa ( aus dem Gedächtnis)



[Framic]

Aha, nun ist alles klar.
Die Leuchten haben jweils 20W. Mal zwo sind vierzig geteilt durch zwölf Volt sind 3,33 Ampere...
sollte also funzen.... Ich werde berichten...



[marcel35]

Konntest schon testen, ob deine Zusatzscheinwerfer jetzt funktionieren?



[Magics68]

Hallo
Da ich mich mit Elektrik nicht wirklich auskenne mal eine Frage.
An meiner "alten" Tracer habe ich die Lumitecs S2 verbaut. Hab diese an die Batterie geklemmt gehabt.
Da ich ungern an dem neuen Motorrad irgendwo an Kabeln etwas ändern möchte meine Frage.
Kann ich die genauso wie an der Yamaha an die Batterie klemmen ohne den Canbus zu zerstören?
Ich weiß das sie nicht ausgehen wenn ich den Schalter nicht betätige! Habe mich versucht durch das Forum zu arbeiten aber etwas passendes nicht gefunden.

Modell 2018

Gruss Magics68



[Framic]

Konntest schon testen, ob deine Zusatzscheinwerfer jetzt funktionieren?

Jau, konnte ich.
Stromdieb an Bordsteckdose funktioniert einwandfrei.
Scheinwerfer gehen sofort mit der Zündung aus...

Die restliche Verkabelung und Positionierung des Relais war tricky.
Operation am offenen Herzen, Moped halb nackig

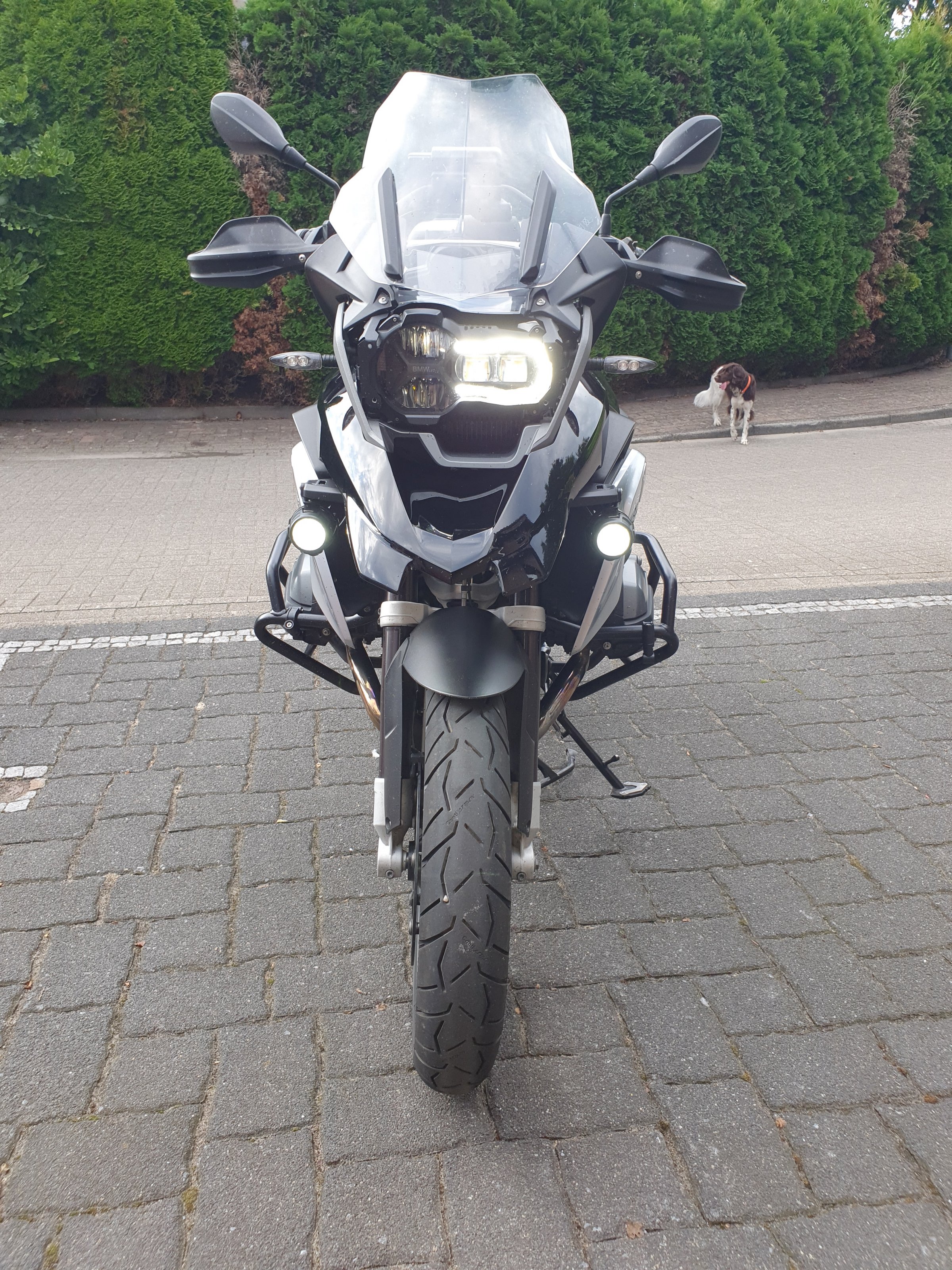

und das Ergebnis sieht gut aus und hat heute die erste Ausfahrt bestanden....



[levoni]

Da hast Du aber zwischenzeitlich viel mehr Verkleidungsteile demontiert als notwendig.



[levoni]

Scheinwerfer gehen sofort mit der Zündung aus...

Das kann ich nicht nachvollziehen. Ist in dem schwarzen Kästchen an Deinem Kabelbaum mehr als ein Relais enthalten?



[Framic]

Da hast Du aber zwischenzeitlich viel mehr Verkleidungsteile demontiert als notwendig.

Das kann ich nicht nachvollziehen. Ist in dem schwarzen Kästchen an Deinem Kabelbaum mehr als ein Relais enthalten?

Die Teile mussten schon runter, ansonsten hätte ich vorne nicht den original BMW Bügel anbauen können und das eine Minus/Massekabel (musste ich verlängern)will auch unsichtbar zur Batterie verlegt werden.
Angeblich ist das nur ein Relais...
hier der Link zum Produkt vom Ali:
12.63US $ 34% OFF|Für BMW R1200 gs Hilfs Lichter Motorrad 40W 6000K Spot Fahr Nebel Lampen Für BMW R1200GS F800GS F700GS f650 K1600| | - AliExpress



[GSWolf29]

Hätte meine Scheinwerfer auch so montiert wenn nicht der ganze Aufwand mit demontage der Verkleidung wäre, Repskt für den Aufwand und die saubere Arbeit !!!

Letztendlich bin ich nun mit dem ezCAN mehr als zufrieden. Der steuerte meine Hella LED Scheinwerfer ohne Zusatzschalter und die Logik lässt sich auch belibig und STVO konform anpassen.
