Neutralschalter funkt nicht (Tacho Umbau)

[Serialkilla]

Hallo,

ich habe mich endlich an die Fehlersuche gemacht... Seit dem ich letztes Jahr einen anderen Tacho verbaut habe wir mir die neutralstellung nicht angezeigt. Vielleicht könnte mir jemand Den Stromlaufplant Teil 2 der 1150 zur verfügung stellen. Finde keinen im Netz und bin schon ziemlich frustriert. Des weiteren versuche ich herrauszufinden wie die Elektrik hierbei funktioniert, Die Leuchte benötigt ein Masse Signal vom Schalter, soweit bin ich schon Verstehe aber nicht warum eine Diode da noch dazu kommt...



[janus]

Die Diode braucht man, um die Startsperre bzw. deren Aufhebung durch den Kupplungsschalter zu realisieren.
Du musst einfach messen oder ein Lämpchen (nicht gerade eine H4!) an diesen Anschluss und gegen Batterie Plus legen. Dann muss auch ohne Zündschlüssel die Lampe bei eingelegtem Leerlauf brennen.
Jetzt weißt Du, dass der Schalter in Ordnung ist.

Wenn Du nun in einer persönlichen Nachricht deine Mailadresse an mich gibst, dann bekommst Du auch einen Schaltplan!
Gruß janus
Nachtrag:

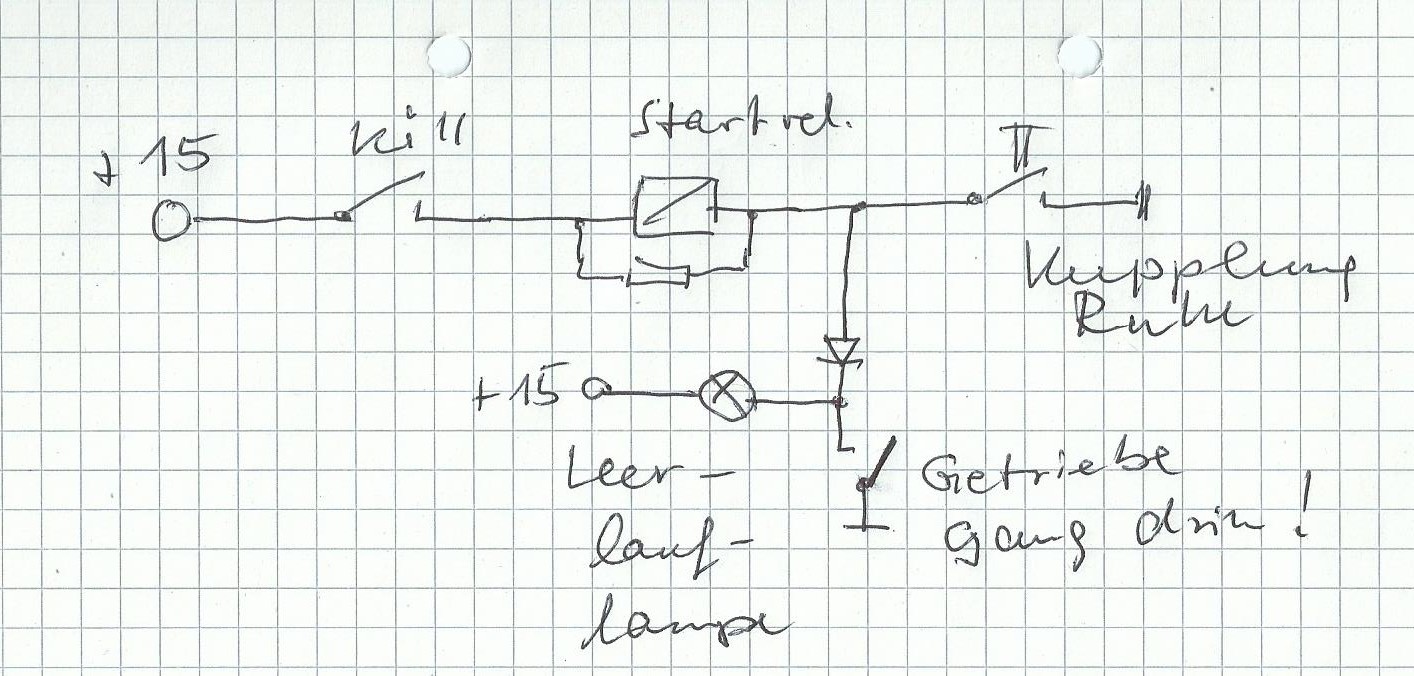

Hier hänge ich einen Ausschnitt aus der Schaltung an. Die Diode wird gebraucht, damit bei eingelegtem Gang die Startverhinderung funktioniert aber der Leerlaufschalter mit dem Kupplungsschalter bei gezogener Kupplung gebrückt werden kann. Start bei eingelegtem Gang durch Ziehen der Kupplung möglich. Nicht schön die Skizze, aber verständlich. Hoffe ich.



[OnkelFraul]

Und die Sicherung F1 muss drin sein; erkennst Du daran, dass die Bremslichter funktionieren.
Ansonsten einfach mal das Lämpchen tauschen.
Gruß Thomas
