R80 MONOLEVER Kardan

[GShornist]

Servus
Ich hab ein Problem mit der Kardan .Wie bekomme ich die Kardan aus den Schwingengehäuse wer kann mir weiterhelfen ?
Gruss MAX



[kuhschrauber]

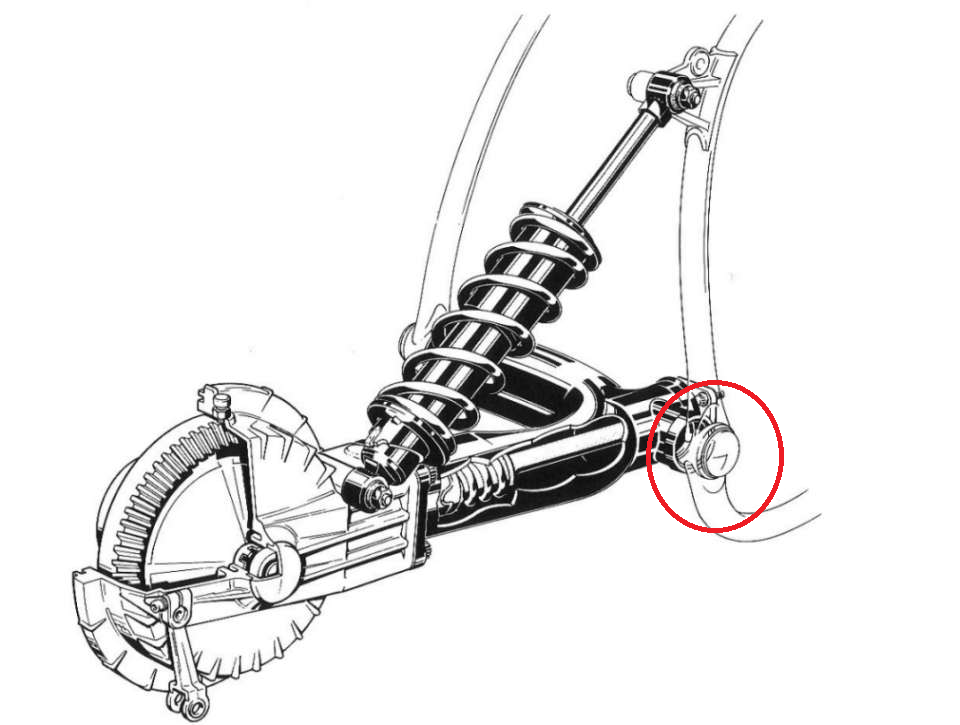

rechts und links die schrauben am getriebe lösen................ und rausschrauben



[schorschi]

rechts und links die schrauben am getriebe lösen................ und rausschrauben

Ich glaube der Kollege meint etwas anderes.
So wie ich das verstehe hat er die Schwinge mit dem Kardan drin bereits abgeschraubt und bekommt nun die Kardanwelle nicht aus der Schwinge.
Ich vermute einfach mal du fährst ein Monolever Modell, oder ???
Dazu benötigt man bei den Monolever Modellen eine Vorrichtung um die Feder auf der Kardanwelle zusammen zu drücken um den Sicherungsring lösen zu können.
Hab ich selbst erst vor kurzem gemacht.



[Edda]

Ich glaube der Kollege meint etwas anderes.
So wie ich das verstehe hat er die Schwinge mit dem Kardan drin bereits abgeschraubt und bekommt nun die Kardanwelle nicht aus der Schwinge.

Würde ich auch so sehen



[mec]

Ich verweise hier mal auf die Nachbarkneipe mit den 2-Ventileren.
Habe meinen Kardan gerade erst gestern aus der Schwinge herausgeholt und das auch dort gezeigt.
Du solltest Dir in jedem Fall erstmal einen Überblick verschaffen, wie der Kardan aufgebaut ist: https://www.realoem.com/bmw/de/showparts?id=0346-EUR-09-1986-2471-BMW-R_80_G_S&diagId=33_1653
Nun muss die Feder erst gestaucht werden, wie Schorschi schon geschrieben hat. Ich habe diese Vorrichtung selbst gebastelt. In jedem Fall braucht man dazu 2 Metallplatten, welche über mindestens 2 Gewindestangen zusamennengezogen werden können. In der einen Platte muss ein Loch sein, welches den Durchmesser der Verzahnung von HAG hat. Dann spannst Du deine Welle zwischen diese Platten ein und ziehst die Feder zusammen. Durch das Loch in der einen Platte kannst Du dann den Sicherungsring entnehmen - ist etwas fummelig.

Dann sollte die Welle eigentlich leicht auseinander gehen. Bei mir hat es dann aber noch geklemmt und ich brauche ein Trennmesser um die Kupplungsglocke herunter zu bekommen..



[Rallyekuh]

Wenn du zufällig aus der Kölner Gegend/Bergisches Land kommst, kann ich dir das Werkzeug gerne leihen.
