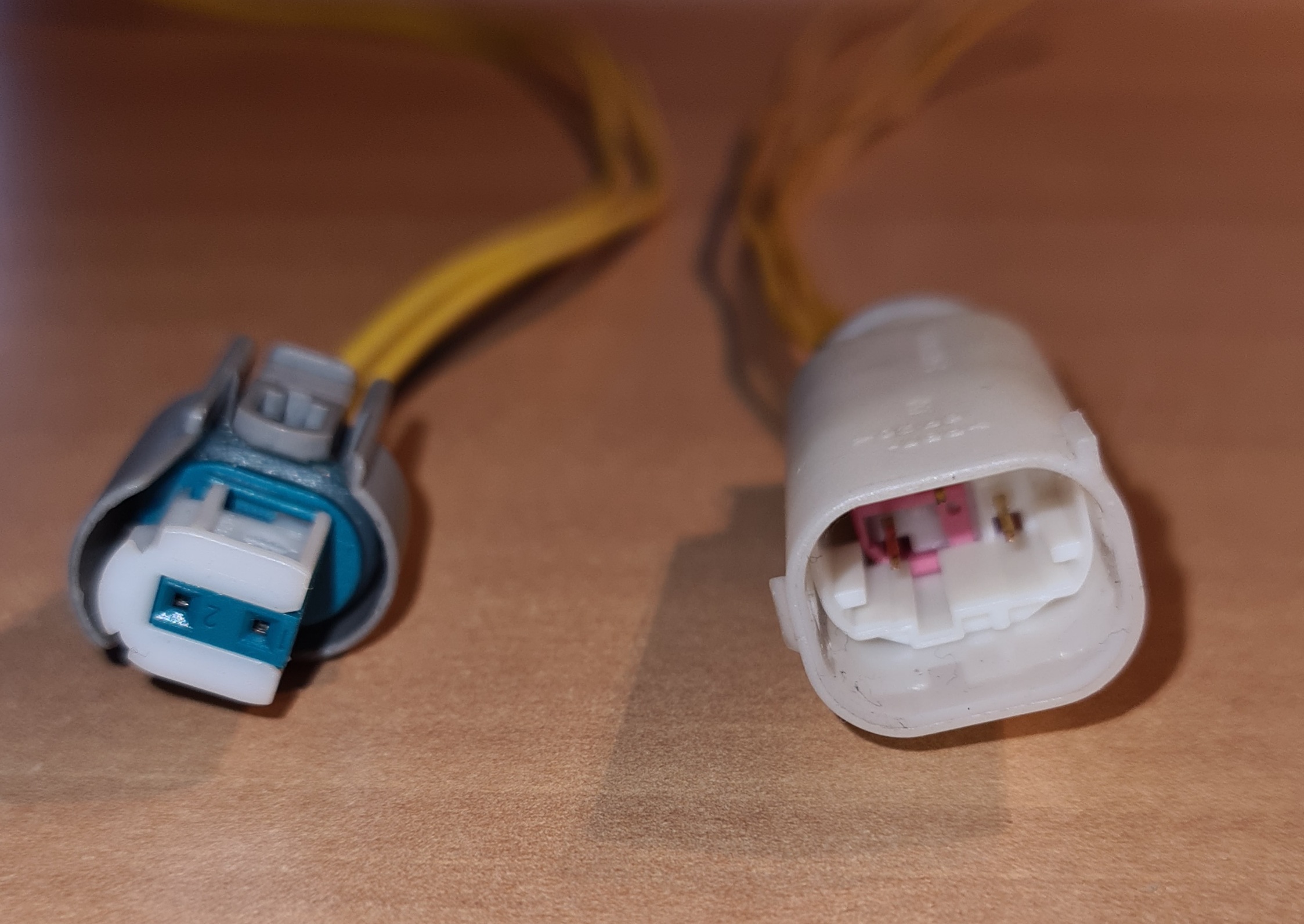

Habe noch einige Stecker gefunden:



Der LInke müsste der richtige für den Audioausgang am Navi-Halter sein und rechts ist der Klassiker Cartool (AMP). Nun bräuchte ich nur noch für den Cartool Stecker das Gegenstück.

Reparaturstecker - BMW K51 (R 1200 GS Adv., R 1250 GS Adv.) R 1200 GS Adve. (0A02, 0A12) (0A02) - BMW Ersatzteile - leebmann24.de

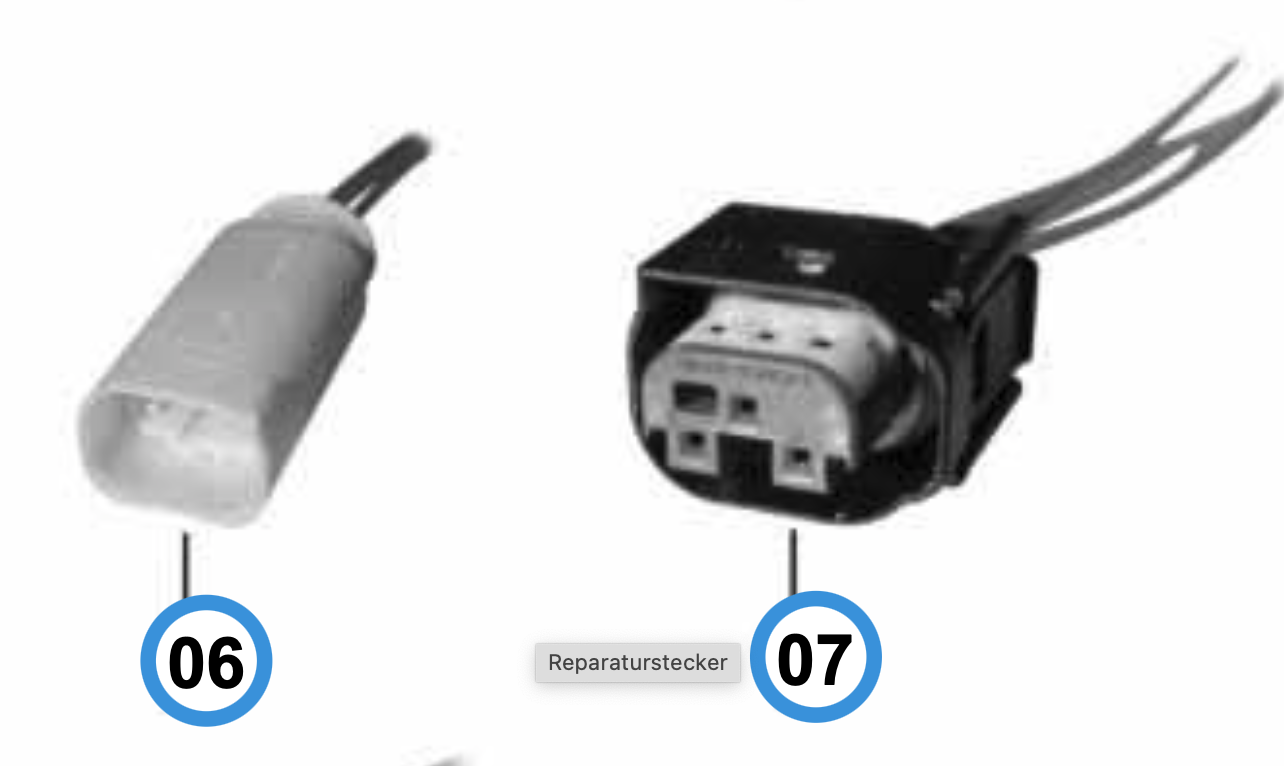

Sehe ich es richtig, das Nr. 6 und 7 zusammengehören, also Nr. 7 das Gegenstück zum Cartool Stecker Nr. 6 ist?

Bildschirmfoto 2021-02-16 um 16.56.05.png

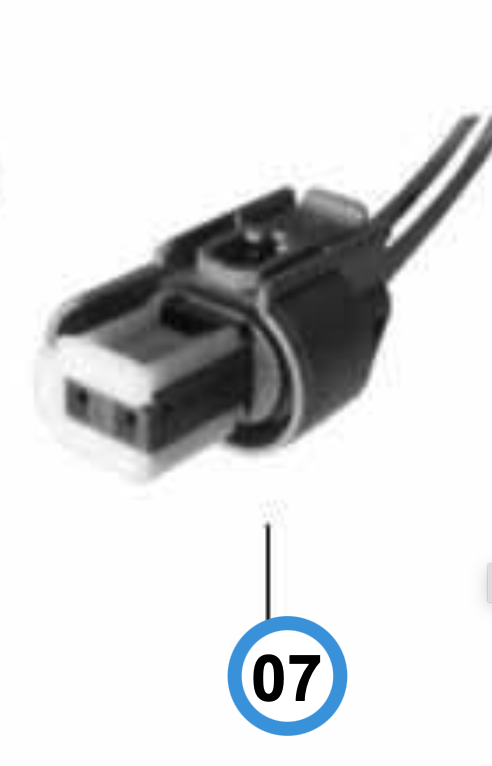

Und für Audio müsste es dann

Reparaturstecker - BMW K51 (R 1200 GS Adv., R 1250 GS Adv.) R 1200 GS Adve. (0A02, 0A12) (0A02) - BMW Ersatzteile - leebmann24.de

die Nr. 7 sein um diesen dann an den Audio-Stecker vom Navihalter anzuschließen?

Bildschirmfoto 2021-02-16 um 16.57.48.png

Zuletzt bearbeitet:
Andi#87

Andi#87

Dabei seit
07.11.2010
Beiträge
19.618
Ort
42781
Modell
R 1250 GSA 2019
Knips den Stecker doch einfach ab...Wofür brauchste den denn?

Hobbyfahrer

Hobbyfahrer

Themenstarter
Dabei seit
26.09.2009
Beiträge
9.182
Ort
Hamburg
Modell
Honda Africa Twin ES 2025

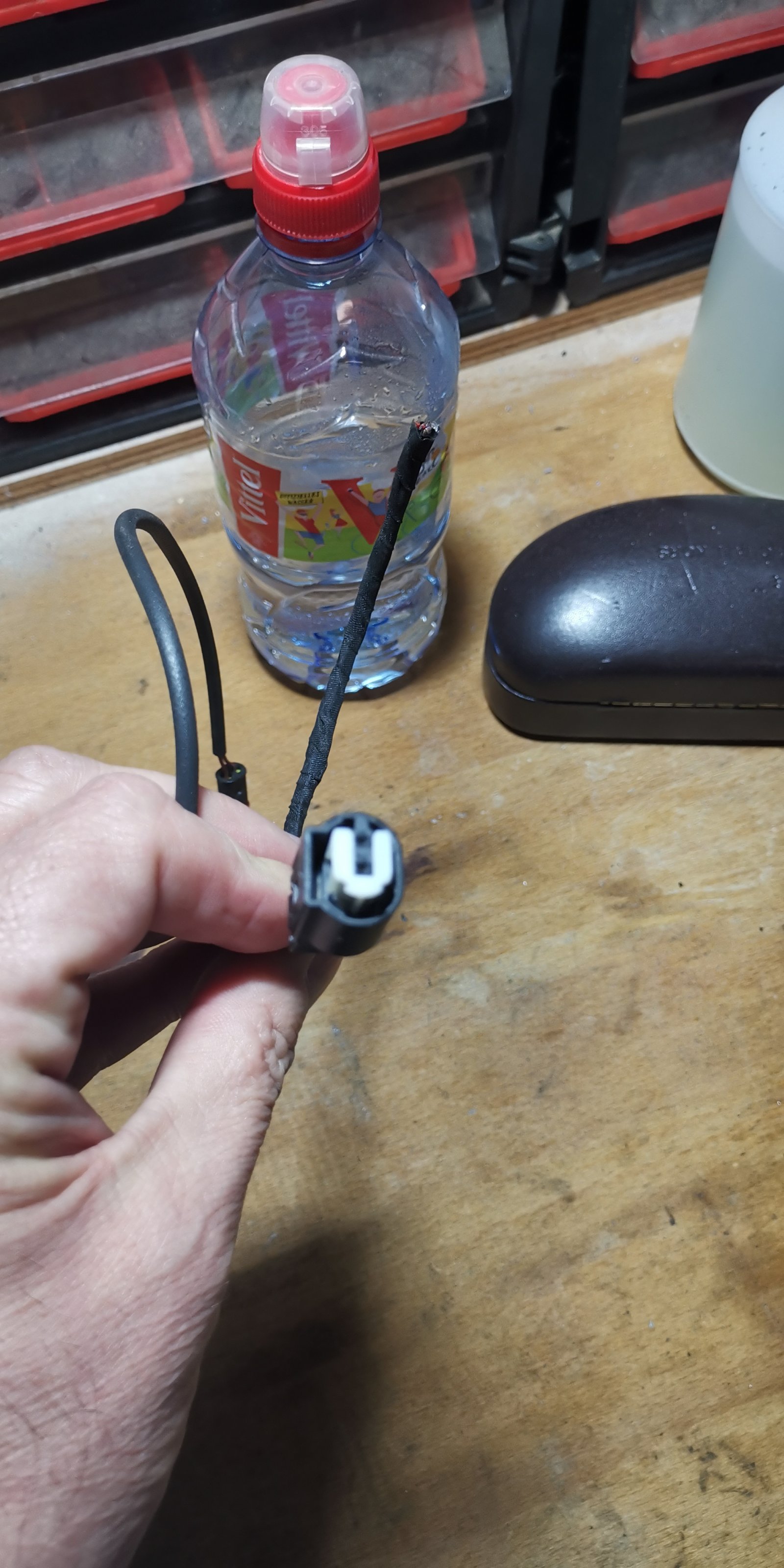

Ich wüsste jetzt nicht, wo diese zweipolige Buchse passen sollte.

Andi#87

Andi#87

Dabei seit
07.11.2010
Beiträge
19.618
Ort
42781
Modell
R 1250 GSA 2019
Wenn das nicht die selbe ist wie der Stecker in Pos.7....kann ich Dir leider nicht helfen... 🤷‍♂️

Hobbyfahrer

Hobbyfahrer

Themenstarter
Dabei seit
26.09.2009
Beiträge
9.182
Ort
Hamburg
Modell
Honda Africa Twin ES 2025
Leider nicht, der muss ja 3-polig sein für den LIN Bus

Andi#87

Andi#87

Dabei seit
07.11.2010
Beiträge
19.618
Ort
42781
Modell
R 1250 GSA 2019
Ich glaube wir reden aneinander vorbei.
Der Audioausgangsstecker vom Nav.6 ist doch 2 Polig.
Und genau nach dem hast Du gefragt. Oder habe ich das falsch verstanden?
(Alles andere macht doch auch garkeinen Sinn.....)

Hobbyfahrer

Hobbyfahrer

Themenstarter
Dabei seit
26.09.2009
Beiträge
9.182
Ort
Hamburg
Modell
Honda Africa Twin ES 2025
Für Audio habe ich die Buchse, denn da war früher meine Beahranlage drann.

Der Abbiegeblitz sollte drei Anschlüsse haben.

Audioeingang vom Navi-Halter, dass ist eine 2-polige Buchse
Cartool Eingang für die Stromversorgung des Abbiegeblitz, 12 Volt und LIN wird auch durchgeschliffen
Cartool Ausgang zum Anschluss des Navihalters

Andi#87

Andi#87

Dabei seit
07.11.2010
Beiträge
19.618
Ort
42781
Modell
R 1250 GSA 2019
Audioeingang vom Navi-Halter, dass ist eine 2-polige Buchse
Cartool Eingang für die Stromversorgung des Abbiegeblitz, 12 Volt und LIN wird auch durchgeschliffen
Cartool Ausgang zum Anschluss des Navihalters
Nur damit ich nicht doof sterbe......
Der Navihalter hat 2 Stecker. Einen 3 Poligen. Dort ist +/- und Linbus und einen Zweipoligen, da ist Audio Ausgang. Und deine Elektronik kommt doch an den Audio Ausgang des Navihalters und generiert durch eine Ansage (Audio Signal) deinen Pegel für deinen Schaltblitz.....
Oder?

Hobbyfahrer

Hobbyfahrer

Themenstarter
Dabei seit
26.09.2009
Beiträge
9.182
Ort
Hamburg
Modell
Honda Africa Twin ES 2025
Fast Andi, aber die Elektronikbox braucht 12 Volt. Da ist schon etwas Elektronik drinnen die Udo da baut. Ich möchte nicht noch etxtra eine Leitung legen, deswegen das Abgreifen von der Stromversorgung des Navis durch Zwischenstecken.

Andi#87

Andi#87

Dabei seit
07.11.2010
Beiträge
19.618
Ort
42781
Modell
R 1250 GSA 2019
Ah soooo...hätteste ja (so als Erklärung) auch sagen können :Augenzwinkern_2:.
Nimm halt ein Y Kabel von der Steckdose (Sofern vorhanden)....wird wohl das einfachste sein

Hobbyfahrer

Hobbyfahrer

Themenstarter
Dabei seit
26.09.2009
Beiträge
9.182
Ort
Hamburg
Modell
Honda Africa Twin ES 2025
Das Y-Kabel ist eine Alternative aber auch deutlich teuerer. Es soll ja eine Lösung werden, die andere auch nutzen können, und da spielt der Preis auch eine Rolle.

Hobbyfahrer

Hobbyfahrer

Themenstarter
Dabei seit
26.09.2009
Beiträge
9.182
Ort
Hamburg
Modell
Honda Africa Twin ES 2025

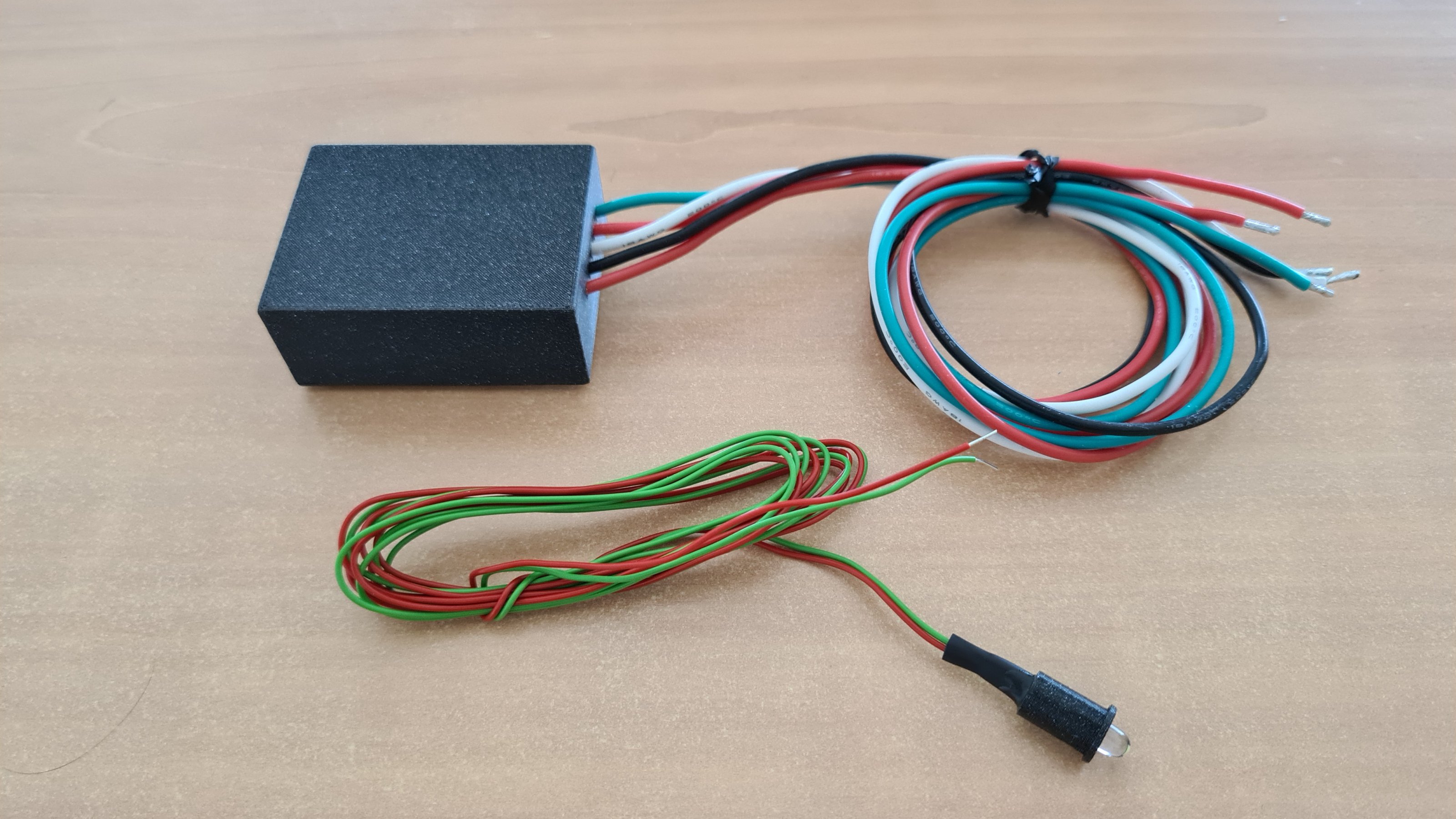

Udo hat mir nun den fertigen Abbiegeblitz zugesendet. Bei der LED mussten wir etwas probieren aber haben nun eine aus dem Modellbau gefunden.

Nächstest WE werde ich alles installieren und weiter berichten.




Mein Dank geht an Udo #ubecker und an Andi #Andi#87 (für den Halter).

Das Gerät kann nachgebaut werden und es gint eine Dokumentation darüber. Wenn es verbaut ist und alles gut läuft werd eich dazu noch einen kleinen Bericht schreiben.

Zuletzt bearbeitet:
elfer-schwob

elfer-schwob

Dabei seit
09.04.2008
Beiträge
8.124
Ort
im Murrdäle
Modell
1150 GS-A, R 80-Umbau
Hallihallo,
ich bewundere zwar das Problem an sich, habe jedoch grooßen Respekt vor den "Elektronikfuzzies" hier im Forum, die solch einen recht ausgefallenen Wunsch mal "kurz" in einem selbstkreierten Elektronikbaustein realisieren!
Echt klasse! Hut ab!

Nebenbei:
Welche Schutzbrille schützt auf längeren Routen vor "verblitzten" Augen...😎?

Grüße vom elfer-schwob

Andi#87

Andi#87

Dabei seit
07.11.2010
Beiträge
19.618
Ort
42781
Modell
R 1250 GSA 2019
Also wenn man die Diskussion hier verfolgt, hat man schon das Gefühl, das es nicht "mal eben kurz" war :wink:

Hobbyfahrer

Hobbyfahrer

Themenstarter
Dabei seit
26.09.2009
Beiträge
9.182
Ort
Hamburg
Modell
Honda Africa Twin ES 2025
Hallo,

wie ihr wisst hatte ich leider keine Audioanschluss einer meiner neue 21er GS.

Bei der Suche nach einem passenden Halter und dem Austausch meines N6 wegen Geisterbilder, habe ich mir grundsätzlich überlegt welchen Weg ich nun gehen möchte.

Da der Carpe Itel Control mitlerweile fast alles unterstützt und ich auch das gesamten Smartphone darüber steuern kann, habe ich mich entschieden, nur noch mein Smartphone auf dem Motorrad zu nutzen.

Das hat zur Folge, das ich den genialen Abbiegeblitz nicht mehr nutzen kann.

Ich suche hier nun jemden der daran Interesse hat und diesen auch einsetzen wird, um dann hier darüber zu berichten?
