Anschluss USB-Steckdose

[ChrisS]

Guten Morgen liebe Forum-Mitglieder,

ich habe mir letztes Jahr zum Ende der Saison noch eine 2002 1150GS (Mandarin-Gelb) gegönnt und nehme aktuell einige Umbaumaßnahmen vor und benötige mal eure Hilfe.

Ich würde gerne eine USB-Steckdose verbauen. Wie auch die Zusatzscheinwerfer, soll die Steckdose nur im Betrieb und nicht dauerhaft funktionieren. Die Zusatzscheinwerfer habe ich, basierend vieler Empfehlungen hier im Forum, am Standlicht mit angeschlossen (Relais und Schalter natürlich zwischengeschalten).

Welche zusätzliche Quelle für die USB-Steckdose könnt ihr neben dem Standlicht noch empfehlen?

Vielen Dank für eure Hilfe!

Schöne Grüße aus München
Chris



[Klausmong]

Würde ich genau so machen.

Relais mit Saft von der Batterie und geschalten vom Standlicht (oder irgendwas mit ZDG plus)



[gerd_]

Hi
q.e.d.
gerd



[ChrisS]

Vielen Dank für eure Antwort.

Gibt es neben dem Standlicht noch eine andere Quelle? Auf der Standlichtleitung liegen aktuell schon die zwei 22Watt LED-Zusatzscheinwerfer.



[Truckie]

Vielen Dank für eure Antwort.

Gibt es neben dem Standlicht noch eine andere Quelle? Auf der Standlichtleitung liegen aktuell schon die zwei 22Watt LED-Zusatzscheinwerfer.

Du hast doch die Zusatzscheinwerfer über ein Relais geschaltet, oder?
Wenn dem so ist, gibt es mit dem zweiten Relais auf dem Standlicht keine Probleme.
So ein Relais nimmt zwischen 0,1-0,2 A Steuerstrom auf. Die beiden Standlichtbirnen zusammen max 1A. Bei einer Absicherung von 4 A bist du noch weit im sicheren Bereich.

Grüße Volker



[Klausmong]

Ich vermute von seinem Post, das er mit dem Standlichtkabel die Zusatzscheinwerfer anspeist, und das Relais auch vom Standlicht geschalten wird.

Sollte ich mich irren, und er hat die Stromversorgung über ein Relais vom Standlicht geschalten, aber der Strom kommt von der Batterie, dann kann man das auch dort weiter anschließen.

Auf Grund der Frage vermute ich aber, das der Fragesteller wenig Ahnung von Fahrzeugelektrik hat (was nicht abwertend gemeint ist )



[Truckie]

das er mit dem Standlichtkabel die Zusatzscheinwerfer anspeist, und das Relais auch vom Standlicht geschalten wird.

Das wäre dann maximal Sinnlos



[Klausmong]

Das wäre dann maximal Sinnlos

Stimme Dir absolut zu.
Aber ich habe sowas schon gesehen und war mir nach der Fragestellung nicht sicher ob das so ist.



[ChrisS]

Sorry für die Verwirrung!

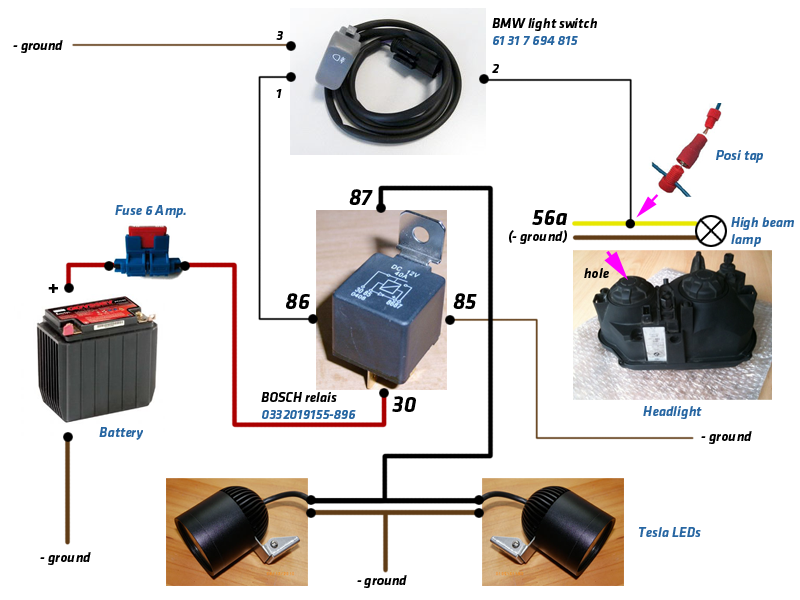

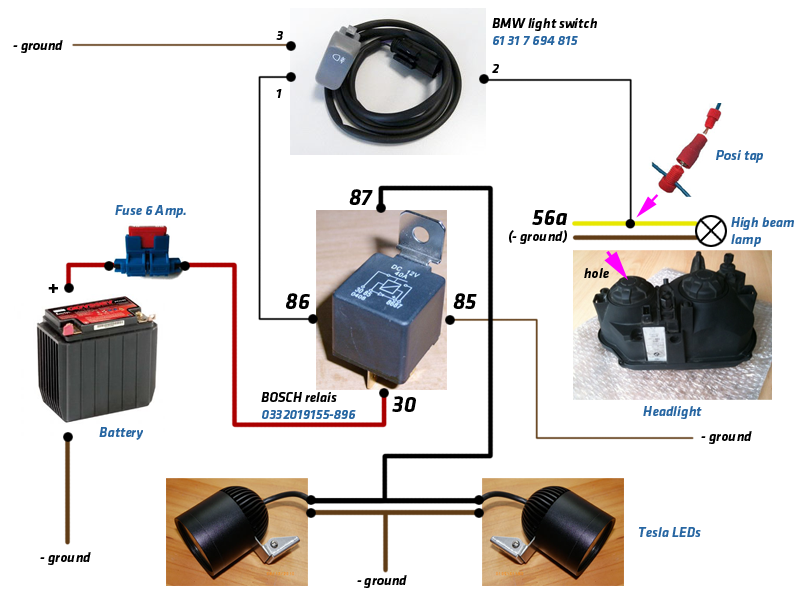

Für die Zusatzscheinwerfer wird die Stromversorgung über ein Relais vom Standlicht geschalten, aber der Strom kommt von der Batterie. (Analog beiliegendem Bild)

Meine Sorge, wenn ich an das Standlichtkabel (56a) nun noch die USB-Steckdose anschließe, somit zu viel Verbraucher an dem Kabel (Querschnitt) zu haben. Was meint ihr?



[Klausmong]

Das Relais sollte 30 Ampere können, das sind über 300 Watt.

Ich weiß deinen Kabel Querschnitt nicht ,aber wenn das nicht gerade ein 0,75 ist sollte es keine Probleme geben, von der Batterie kommt genug Saft.



[OnkelFraul]

Am einfachsten schließt du die Steckdose an der Klemme 87 des Relais an. Die Steckdose funktioniert dann immer parallel zu Standlicht und Zusatzscheinwerfer.
Die Vorsicherung 6A verkraftet 80 Watt, was ausreicht. Dabei hast du einen Spannungsfall von 0,3 V pro 1 m Hin- und 1 m Rückleitung, was problemlos ist.
P.S. Dein Schaltplan ist vorbildlich.



[ChrisS]

Vielen Dank für eure Hilfe!

Werde mich morgen direkt an die Arbeit machen.
