R 1250 GS BMW Enduro Aluminium Motorschotz, Fragen zum Einbau

[Edelweisspirat]

Ich wollte heute den BMW Enduro Aluminium Motorschutz einbauen. Doch leider kam ich nicht so weit voran, wie ich wollte.

Erstes Problem:

An dieser Stelle wird davon gesprochen, das Halteblech mittels Unterlegscheiben und Muttern zuerst handfest - später dann fest anzuziehen. Jedoch gelingt mir das beim besten Willen nicht. Die Muttern lassen sich nicht formschlüssig mit den Muttern an das Halteblech anziehen. Somit wackelt die Konstruktion. Weiß jemand Rat?

Zweites Problem:

An dieser Stelle wird der Gleitlagerbolzen mit 4 Scheiben pro Seite verbaut. Diese Scheiben sind jedoch nicht im Set enthalten. Der anschließende Sicherungsring (Nr. 3 Zeichnung) ebenfalls nicht. Kennt jemand die Größen? Dann würde ich mal im Baumarkt schauen.

Vielen Dank für die Hilfe.



[MarinGS]

Welche Herstellernummer hat das Ding?



[Edelweisspirat]

Das müsste die

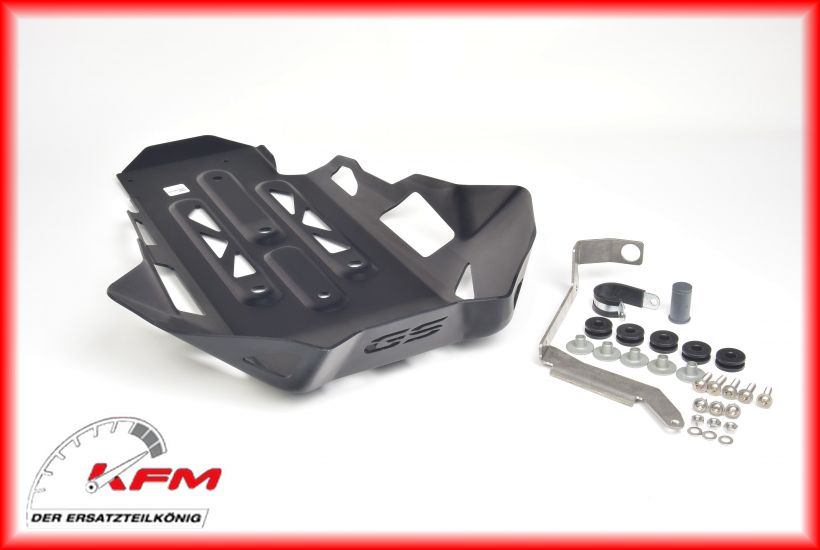

77142465781 Link zu Leebman24
sein



[MarinGS]

Bzw.

77 14 8 405 391

oder

77148533747



[MarinGS]

Du kannst da mal reinschauen

BMW

Bin mir nicht sicher ob du das richtige Modell für deine Maschine erworben hast



[Tom.T.]

Ich wollte heute den BMW Enduro Aluminium Motorschutz einbauen. Doch leider kam ich nicht so weit voran, wie ich wollte.

Erstes Problem:

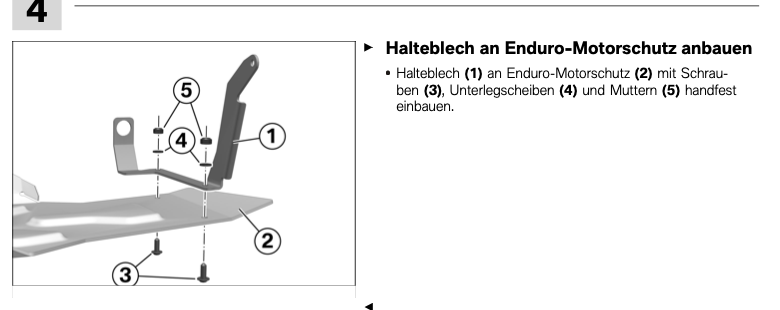

Anhang anzeigen 444716
An dieser Stelle wird davon gesprochen, das Halteblech mittels Unterlegscheiben und Muttern zuerst handfest - später dann fest anzuziehen. Jedoch gelingt mir das beim besten Willen nicht. Die Muttern lassen sich nicht formschlüssig mit den Muttern an das Halteblech anziehen. Somit wackelt die Konstruktion. Weiß jemand Rat?

Zweites Problem:

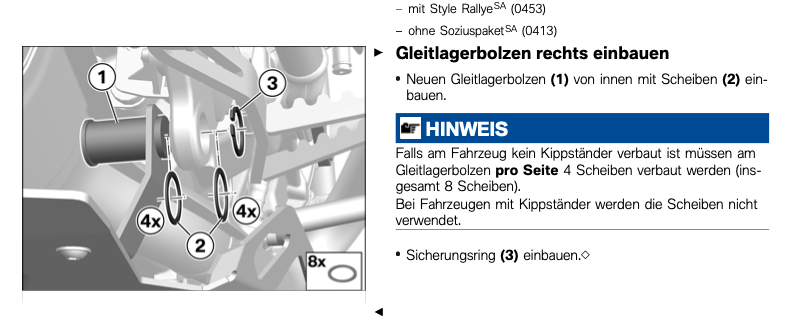

Anhang anzeigen 444717
An dieser Stelle wird der Gleitlagerbolzen mit 4 Scheiben pro Seite verbaut. Diese Scheiben sind jedoch nicht im Set enthalten. Der anschließende Sicherungsring (Nr. 3 Zeichnung) ebenfalls nicht. Kennt jemand die Größen? Dann würde ich mal im Baumarkt schauen.

Vielen Dank für die Hilfe.

Was ist denn das für ne Anleitung bzw. an was für eine GS willst du ihn montieren? Meine von der BMW Homepage hat auch den äußeren Sicherungsring (den bereits montierten wieder verwenden), die 4 Unterlegscheiben aber nicht.

Die Schraube durch die 3 Bohrungen und dann noch die Beilagscheibe und Mutter montiert zu bekommen war auch bei mir nervig und hat ewig gebraucht - mit viel Geduld hat’s irgendwann geklappt.

VG,Tom



[Edelweisspirat]

Was ist denn das für ne Anleitung bzw. an was für eine GS willst du ihn montieren? Meine von der BMW Homepage hat auch den äußeren Sicherungsring (den bereits montierten wieder verwenden), die 4 Unterlegscheiben aber nicht.

Die Schraube durch die 3 Bohrungen und dann noch die Beilagscheibe und Mutter montiert zu bekommen war auch bei mir nervig und hat ewig gebraucht - mit viel Geduld hat’s irgendwann geklappt.

VG,Tom

Ich habe schon den richtigen gekauft. Jedoch habe ich, bedingt durch die Rallye mit Sportfahrwerk, keinen Hauptständer und daher auch nichts zum Wiederverwenden.
Und hinten lassen sich die Schrauben mit den Muttern nicht formschlüssig verbinden. Das ganze klappert.



[Tom.T.]

Ah ok, dann gleichen die 4 Scheiben den fehlenden Hauptständer aus, der war bei mir auch mit dem Bolzen befestigt. Das hatte der Verkäufer vielleicht nicht auf dem Schirm und du musst noch mal zum Händler die Scheiben holen.
Hinten kann ich mir das Problem grad nicht vorstellen, das Rahmenrohr und die Schelle sollten jeweils gleich wie bei mir sein - außer es liegt evtl. die falsche Schelle bei … kannst du mal ein Foto machen?



[MarinGS]

Ich habe schon den richtigen gekauft. Jedoch habe ich, bedingt durch die Rallye mit Sportfahrwerk, keinen Hauptständer und daher auch nichts zum Wiederverwenden.
Und hinten lassen sich die Schrauben mit den Muttern nicht formschlüssig verbinden. Das ganze klappert.

Hast du die Anmerkung gelesen

Hinweis	Für Fahrzeuge ohne Kippständer werden zusätzlich noch Unterlegscheiben (8x) benötigt. Diese befinden sich nicht im Lieferumfang und müssen bei Bedarf separat bestellt werden. Die benötigten/optionalen Zusatzteile sind meist modellabhängig, bitte prüfen Sie die Teilenummern anhand Ihrer Fahrgestellnummer im elektronischen Teilekatalog (ETK), um eine Fehlbestellung zu vermeiden.



[MarinGS]

Standardlieferumfang

• Motorschutzblech
• Rohrschelle d25
• Halter Querrohr Schwingenlager
• Bolzen
• 3x Linsenschraube (M6x16-A2-80)
• 3x Unterlegscheibe (6-200 HV-A4)
• 3x Sechskantmutter ( M6-A2-70)
• 5x Tülle
• 5x Linsenschraube (M6x25-A2-80)
• 5x Buchse (25x6.4x10-ZNS3)



[Edelweisspirat]

Hast du die Anmerkung gelesen

Hinweis	Für Fahrzeuge ohne Kippständer werden zusätzlich noch Unterlegscheiben (8x) benötigt. Diese befinden sich nicht im Lieferumfang und müssen bei Bedarf separat bestellt werden. Die benötigten/optionalen Zusatzteile sind meist modellabhängig, bitte prüfen Sie die Teilenummern anhand Ihrer Fahrgestellnummer im elektronischen Teilekatalog (ETK), um eine Fehlbestellung zu vermeiden.

Diese Anmerkung hat mein Freundlicher wohl bei der Bestellung übersehen
War ja eine Neukonfiguration...



[MarinGS]

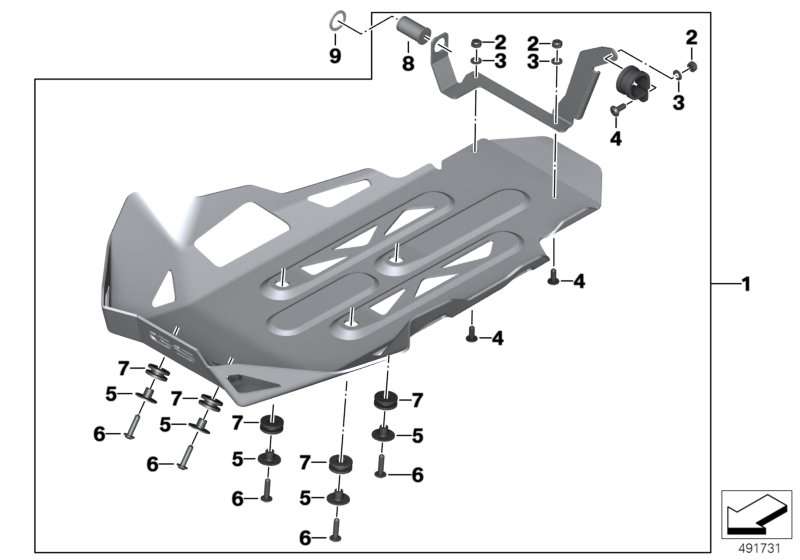

Hier nochmal das ganze Paket



[MarinGS]

Ich wollte heute den BMW Enduro Aluminium Motorschutz einbauen. Doch leider kam ich nicht so weit voran, wie ich wollte.

Zweites Problem:
Anhang anzeigen 444717
An dieser Stelle wird der Gleitlagerbolzen mit 4 Scheiben pro Seite verbaut. Diese Scheiben sind jedoch nicht im Set enthalten. Der anschließende Sicherungsring (Nr. 3 Zeichnung) ebenfalls nicht. Kennt jemand die Größen? Dann würde ich mal im Baumarkt schauen.

Vielen Dank für die Hilfe.

Die 4 Scheiben pro Seite (8x) dürften Position 9 in der Detailzeichnung sein - den Sicherungsring (den bereits montierten wieder verwenden - davon geh ich aus) seh ich da nicht.

Zeigt sich bestimmt im ETK

Ansonsten noch mal nachhaken ...



[Edelweisspirat]

Acht Unterlegscheiben für knapp 20 Euro

Da gehe ich wohl mal lieber in den Baumarkt und schaue dort…
Irgendetwas, auf das ich Acht geben muss? Edelstahl?



[MarinGS]

Edelstahl A2 V2A



[Landbüttel]

Da gehe ich wohl mal lieber in den Baumarkt und schaue dort…
Irgendetwas, auf das ich Acht geben muss? Edelstahl?

Vergiß die Baumärkte, da bekommst Du nur abgepackten Standard.
Ich decke meinen Bedarf immer im Eisenwarenladen vor Ort, die haben die Auswahl, sind günstig und verkaufen die Sachen auch einzeln statt in Blisterpackungen.



[Edelweisspirat]

Vergiß die Baumärkte, da bekommst Du nur abgepackten Standard.
Ich decke meinen Bedarf immer im Eisenwarenladen vor Ort, die haben die Auswahl, sind günstig und verkaufen die Sachen auch einzeln statt in Blisterpackungen.

Also in meinem Bauhaus bekomme ich fast alles einzeln an Schrauben und Unterlegscheiben...



[MarinGS]

Acht Unterlegscheiben für knapp 20 Euro

Die wären dann aber handsigniert



[Andi#87]

Die wären dann aber handsigniert

Von Tibetanischen Jungfrauen bei Vollmond



[MarinGS]

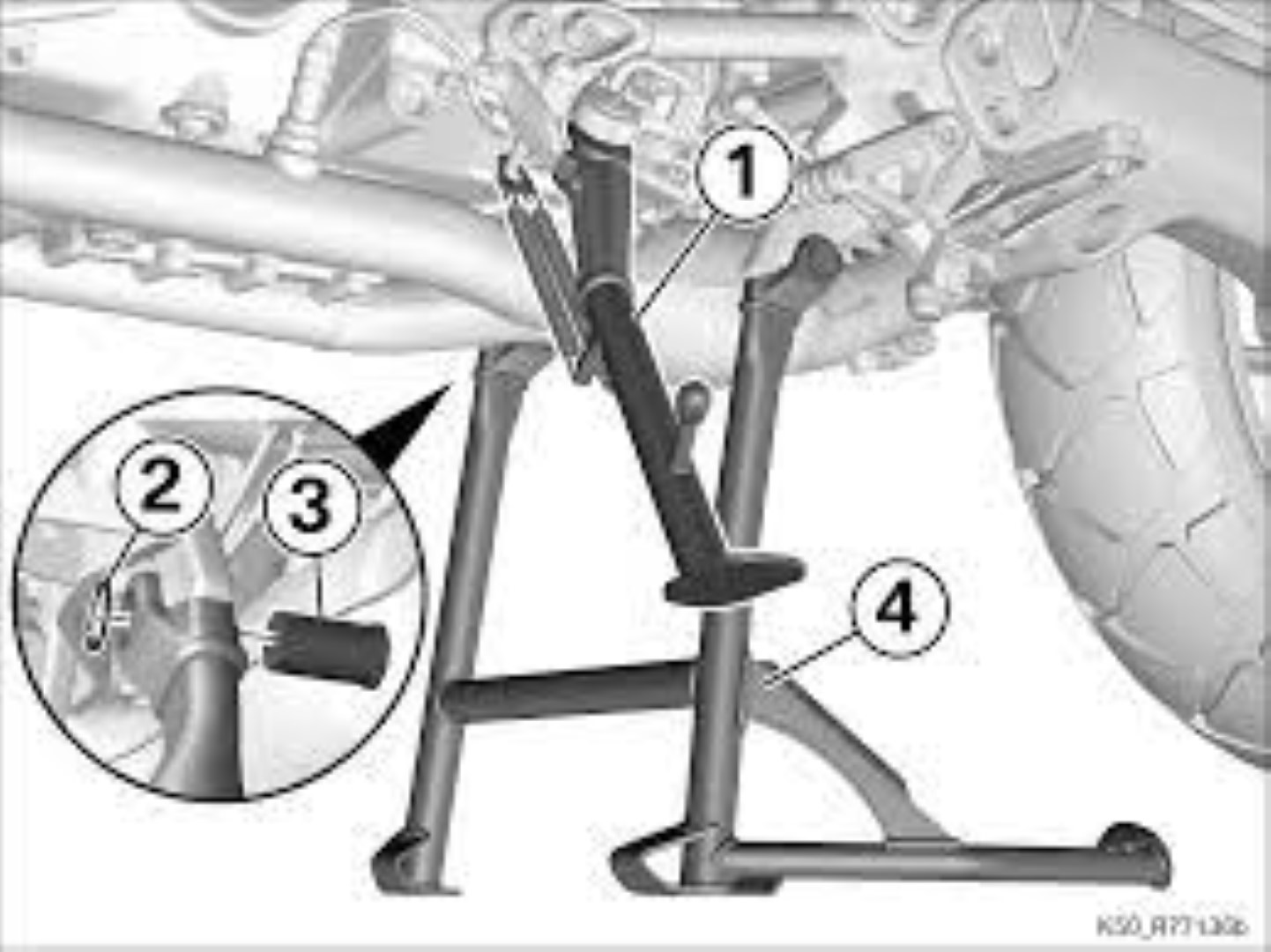

... und hier noch der Vollständigkeit halber sehen wir den bereits vormontierten Sicherungsring / Pkt. 2 (nur bei Modellen mit Kippständer)
