Hallo liebe Forumsspezialisten,

ich mache an Fahrzeugen ja fast alles selber, aber was Elektrik anbelangt, habe ich so gut wie keine Ahnung. Kann mir jemand behilflich sein ?
Wie schließe ich einen elektronischen Regler richtig an ? Wir sprechen von einer DKW RT 175 Bj.54

Am Regler habe ich 4 Klemmen: B+ D+ DF 61

An der Lima 3 Klemmen 1 DF D+

Kabel an den Motor Rot Blau Grün

Der Regler ist nur so ein kleiner Aluwürfel, ich denke Masse geht da durch das anschrauben an die LIMA.
Danke schon mal im voraus.
Gruß Bernd

Eckart

Eckart

Dabei seit
29.08.2008
Beiträge
1.596
Ort
Berlin
Modell
F800GS 2011
Hallo Bernd,
ich mache an Fahrzeugen ja fast alles selber, aber was Elektrik anbelangt, habe ich so gut wie keine Ahnung.
ich mache an Fahrzeugen fast nichts selber, aber was Elektrik anbelangt, habe ich Ahnung und mache im Bedarfsfall den einen oder anderen Handgriff selber.

Wie schließe ich einen elektronischen Regler richtig an ? Wir sprechen von einer DKW RT 175 Bj.54
Bj.54 ist ja noch vor meinem eigenen Baujahr. Das ist bzw. war eine Zeit, zu der es noch keine Leistungselektronik gab. Von daher passt elektronischer Regler so gar nicht zu einem Oldtimer.

Am Regler habe ich 4 Klemmen: B+ D+ DF 61
An der Lima 3 Klemmen 1 DF D+
Ich habe einen Schaltplan hier gefunden: DKW Motorrad : Schaltpläne für DKW Motorräder

Bei der Lichtmaschine dürfte es sich um eine 6-V-Gleichstromlichtmaschine handeln, integriert der Impulsgeber für die Zündung - Klemme 1.
Klemme DF geht an die Erregerwicklung. Der Spannungsregler sorgt mit periodischem Schalten für deren Speisung.
Klemme D+61 ist der Ausgang.
Eine weitere Klemme ist zumindest in diesem Schaltbild für mich nicht zu erkennen.

Ich kenne mich im Oldtimerbereich nicht aus un weiß daher nicht, ob es elektronische Regler gibt, die an dieser Stelle eingesetzt werden könnten.

Der elektronische Regler eines aktuellen Motorrads, eigentlich aber auch schon eines nicht mehr so ganz aktuellen Motorrads arbeitet als Regler einer permanenterregten 12-V-Drehstromlichtmaschine, ist also hier deswegen gleich aus mehreren Gründen nicht einsetzbar.

Ich weiß nicht, was Dich veranlasst, Deine Frage in einem Forum zu stellen, bei dem es eher um relativ moderne Motorräder geht - den Experten dafür wirst Du hier vermutlich nicht finden.

Eckart

L

Lumpenseckel

Themenstarter
Dabei seit
11.01.2007
Beiträge
702
Ort
Trossingen
Modell
R1100GS
Hallo Eckardt,
habe die Sache hier eingestellt, da ich dachte für jemand der sich in KFZ-Elektrik auskennt sei es ein leichtes wie ein elektronischer Regler angeschlossen wird.
Vielleicht findet sich ja noch ein Bastler der mir helfen kann.

L

Lumpenseckel

Themenstarter
Dabei seit
11.01.2007
Beiträge
702
Ort
Trossingen
Modell
R1100GS
ERLEDIGT

Hallo,

ein Forumskollege war so nett und hat mir helfen können.
Vielen Dank, tolle Sache.
Gruß Bernd

Eckart

Eckart

Dabei seit
29.08.2008
Beiträge
1.596
Ort
Berlin
Modell
F800GS 2011
Hallo Bernd,
ein Forumskollege war so nett und hat mir helfen können.
Wie schön !
Aber anscheinend nicht öffentlich.
Jetzt, wo Du meine Neugier geweckt hast und die eventueller Mitleser, könnest Du die Lösung nicht zumindest im Groben hier skizzieren ?

Eckart

RobbyAC

RobbyAC

Dabei seit
06.01.2012
Beiträge
134
Ort
Aachen
Modell
R1150 GS ADV, R1200 C, Horex Regina 350 BJ 52, demnächst R1250GS Blackstorm
Interessiert mich auch, habe noch ne HOREX Regina BJ 52

L

Lumpenseckel

Themenstarter
Dabei seit
11.01.2007
Beiträge
702
Ort
Trossingen
Modell
R1100GS
Hallo,
also wenn man elektrisch keine Niete ist wie ich......ganz einfach:

Ich habe 3 Kabel zum Motor ---Rot 30/51 geht an die Klemme B+ an den Regler
Grün von der Zündspule an Klemme 1 an der Lima
Blau ?? geht an Klemme DF an der Lima

Regler und Lima werden durch ein blaues Kabel mit Klemme D+ zu D+ und mit einem gelben von DF zu DF verbunden

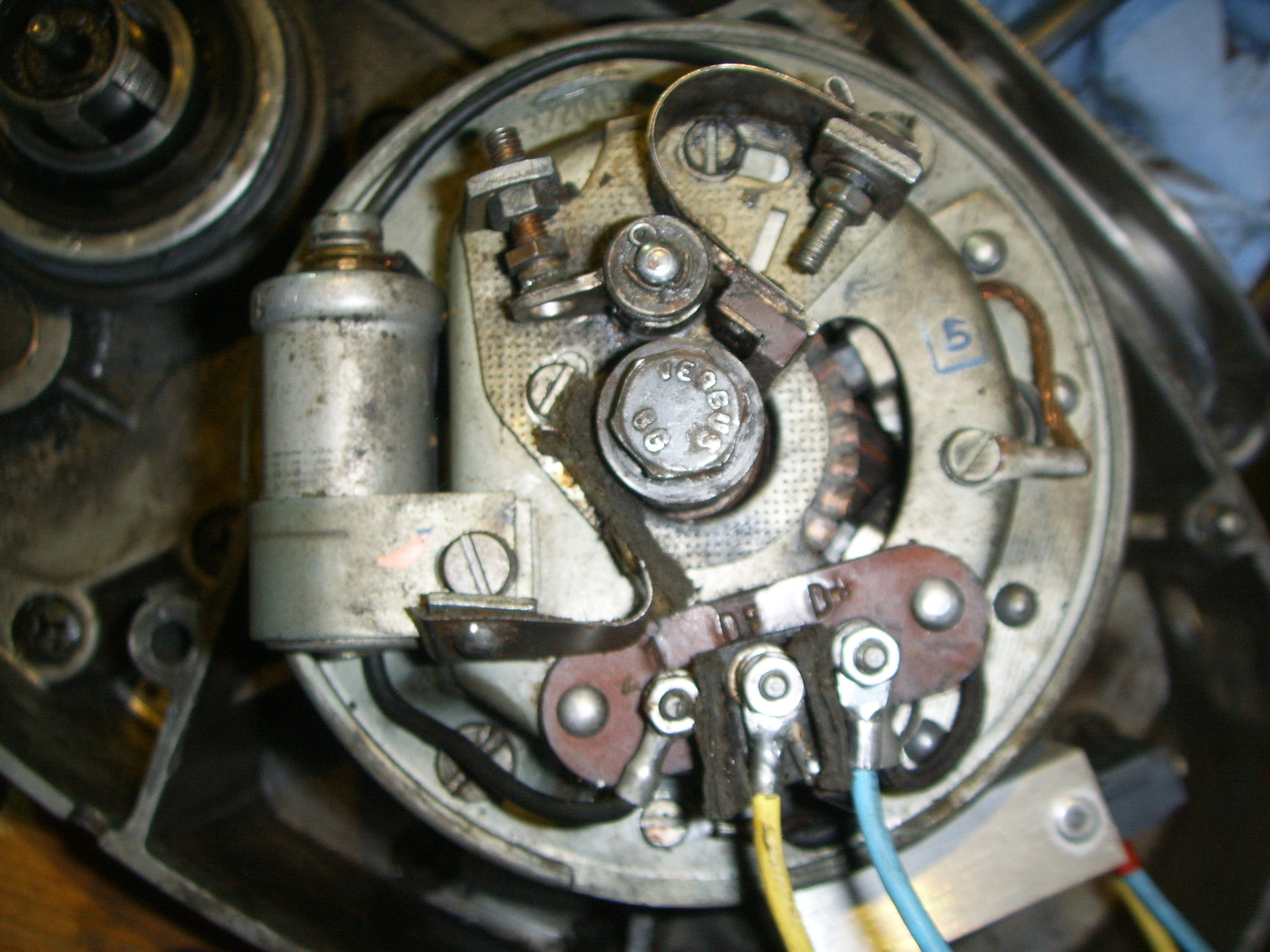

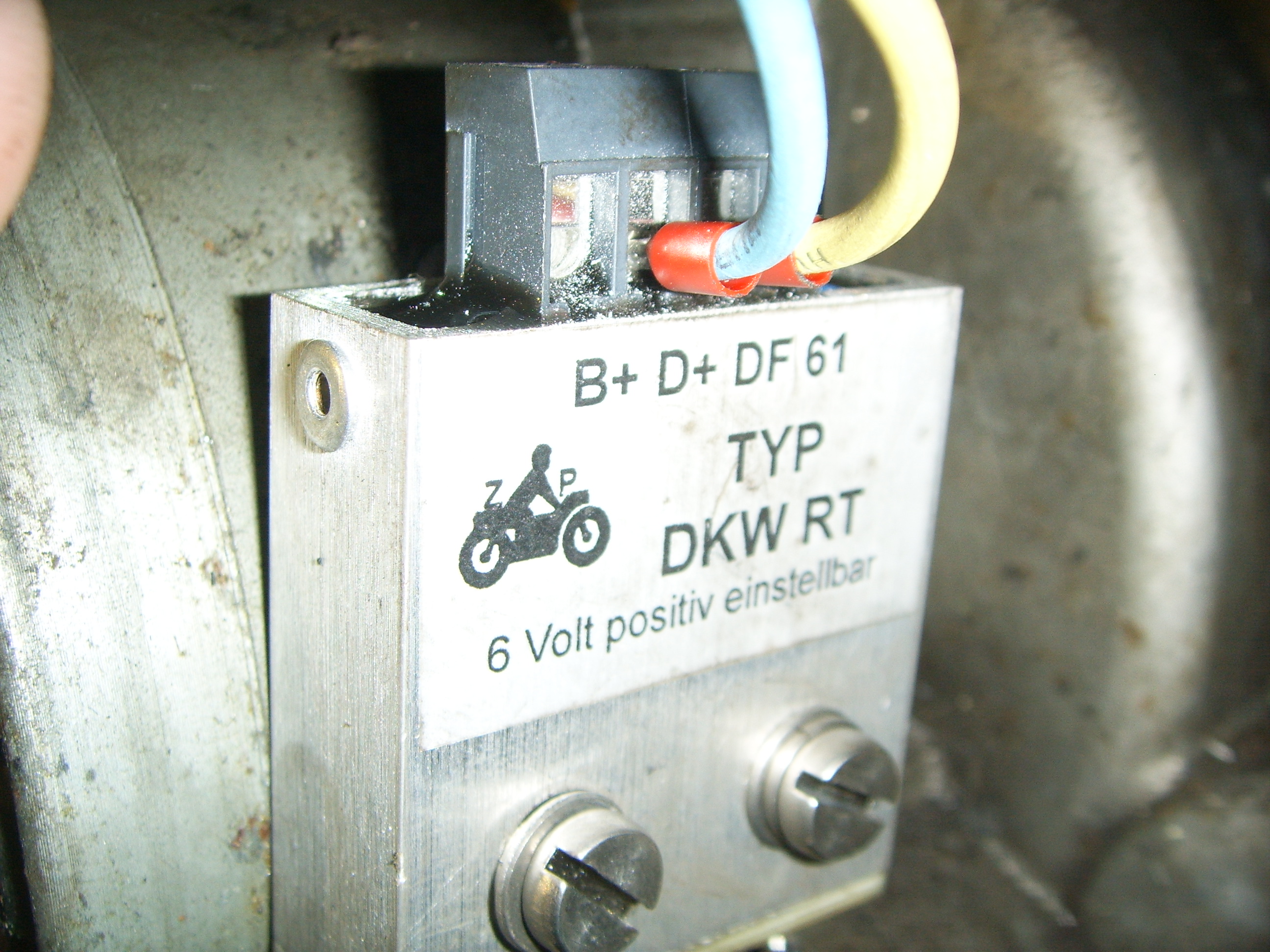

Klemme 61 am Regler bleibt freidkw regler 004.JPGdkw regler 005.JPG
dkw regler 004.JPG

Brösel

Brösel

Dabei seit
28.12.2007
Beiträge
333
Ort
Nordhessen
Modell
R 1200 GS - BJ 07
Hallo,

der Kollege war wohl ich,
ich habe auch eine DKW RT 175 und hab den selben Regler eingebaut wie Bernd.
Wir hatten über PN Kontakt, hatte zuerst diesen Beitrag nicht gesehen.

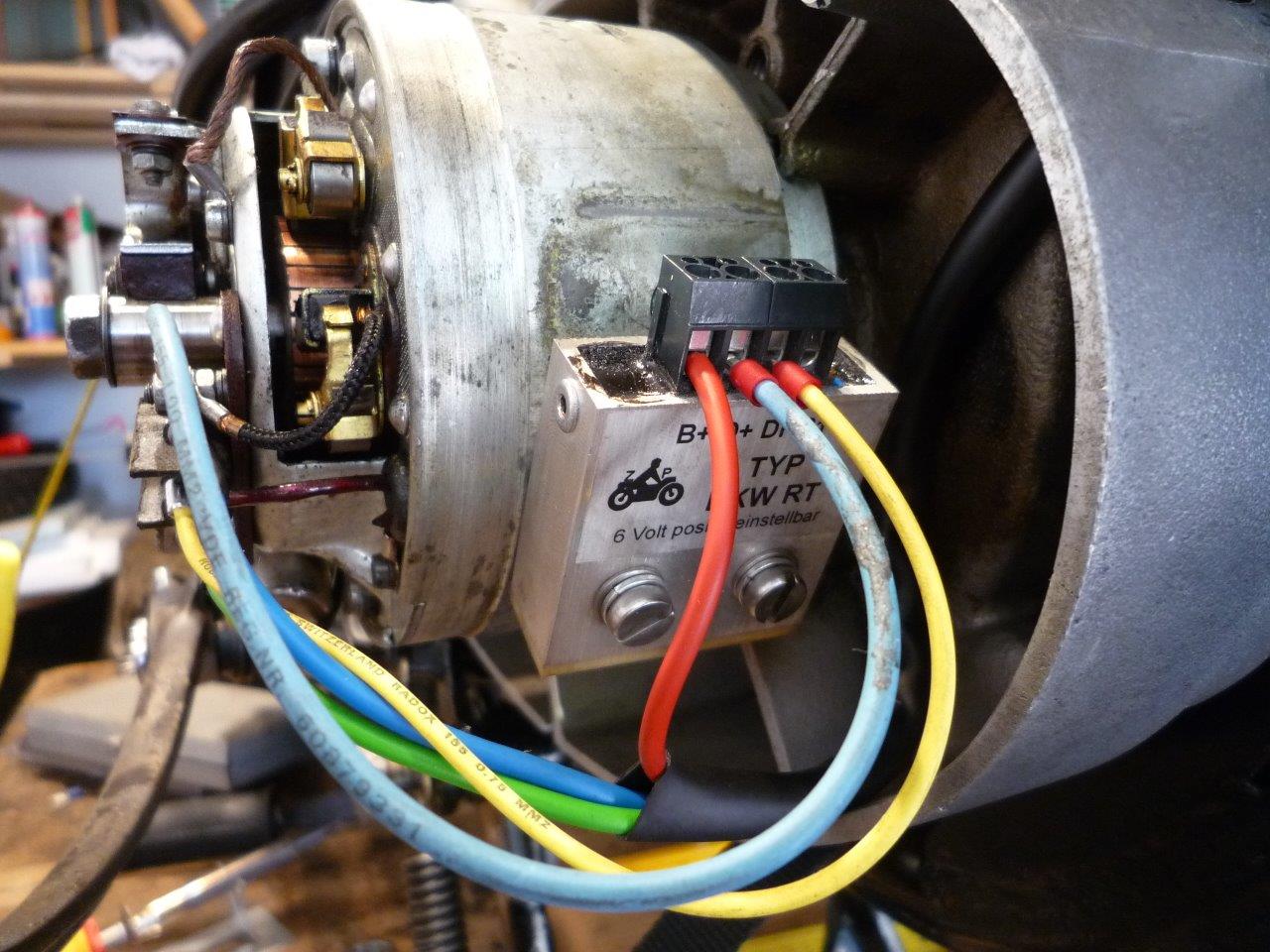

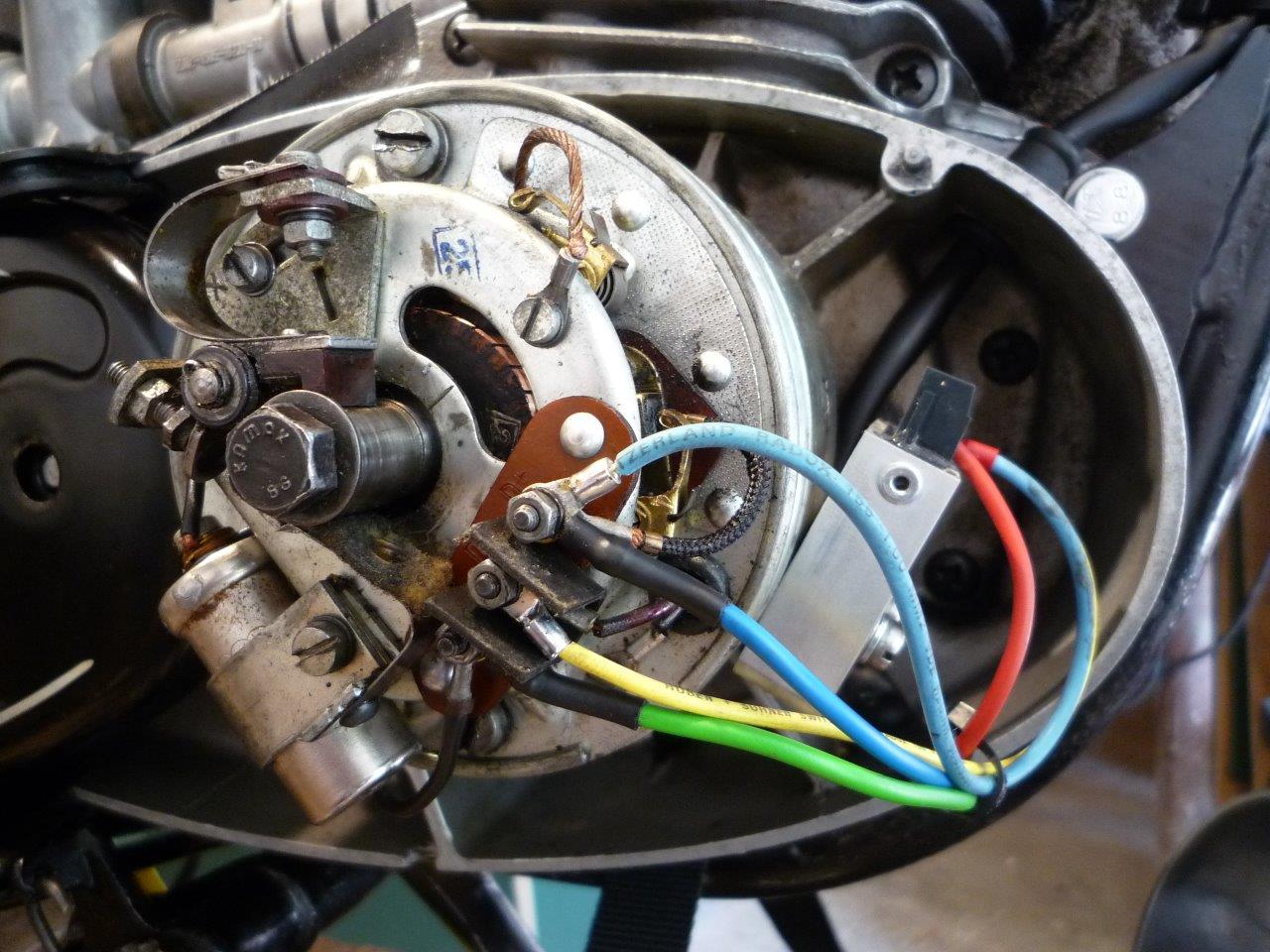

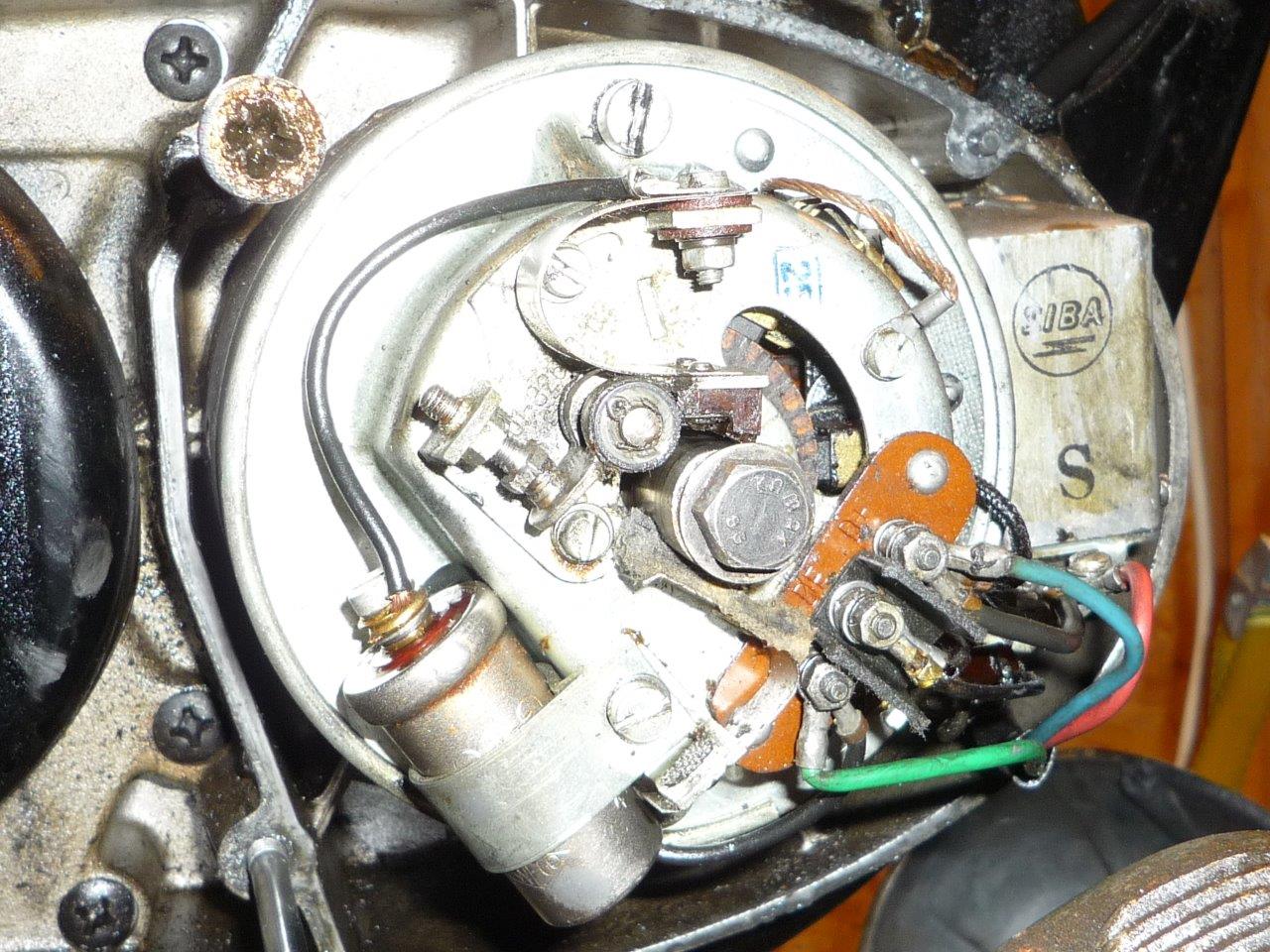

Ich stell mal Bilder für die Allgemeinheit ein :D

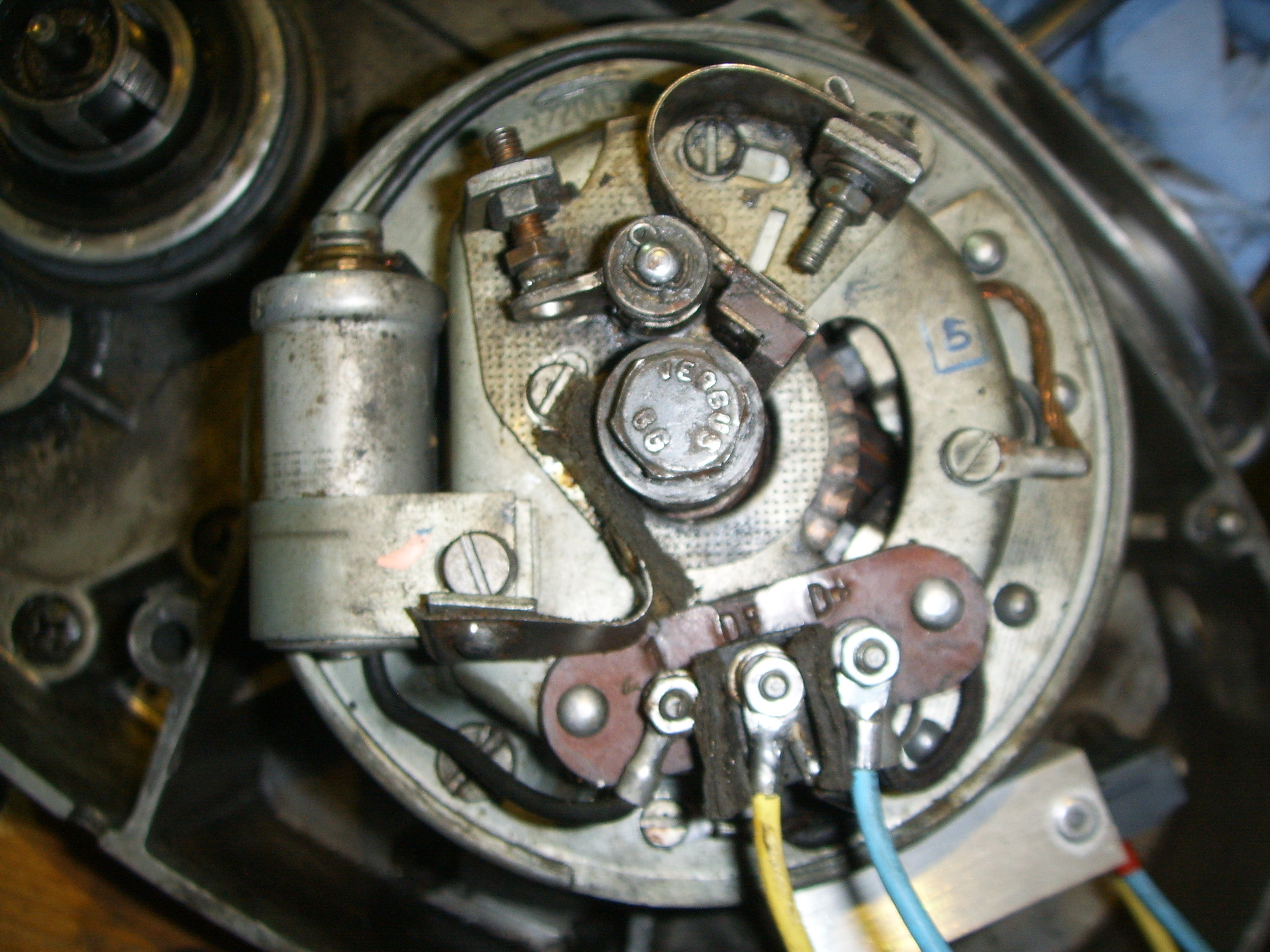

Alt 1.jpgNeu 2.jpgNeu 6.jpg

R

RIT-Stiegele

Dabei seit
11.05.2019
Beiträge
2
Hallo,

ich hab auch ne RT175 und bin gerade bei der Elektronik dran. Und zwar am Motor neben dem Ritzel ist so ein Sechskant mit einer Schraube drauf. Was muss ich da anschließen, hab da leider bei der Demontage nicht aufgepasst?

hydrantenfritz

hydrantenfritz

Dabei seit
02.02.2015
Beiträge
4.956
Modell
R 1100 GS

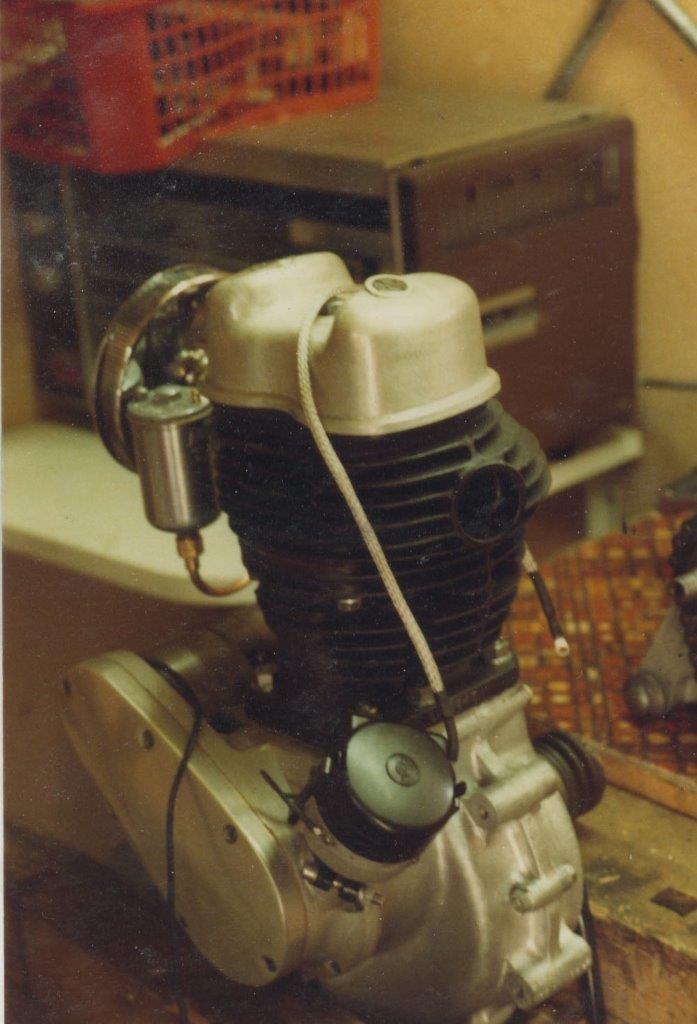

Daaass kommt mir bekannt vor...hatte bei der Restauration meiner BSA C11G ( 250ccm 4 Takt Jg. 51) ein ähnliches Problem..Lukas Elektrik..englisch..vom "feinsten"...diverse Kabel neu verlegen..unter anderem Zündung...Lima...Regler(grosses schwarzes Gehäuse)...
Ladekontrolle im Lampengehäuse....

Da gab es leider noch kein Internet...also habe ich alle Fahrzeugelektriker in der Region zur Weissglut getrieben..am Schluss hats funktioniert...
BSA C11.jpg

BSA Motor.jpg

hydrantenfritz

hydrantenfritz

Dabei seit
02.02.2015
Beiträge
4.956
Modell
R 1100 GS
Hallo,

ich hab auch ne RT175 und bin gerade bei der Elektronik dran. Und zwar am Motor neben dem Ritzel ist so ein Sechskant mit einer Schraube drauf. Was muss ich da anschließen, hab da leider bei der Demontage nicht aufgepasst?
Mach doch mal ein Foto...vielleicht kennt jemand das...könnte es Masse sein??

L

Lumpenseckel

Themenstarter
Dabei seit
11.01.2007
Beiträge
702
Ort
Trossingen
Modell
R1100GS
Hallo,

ohne Foto schwierig zu sagen, aber hört sich an wie der Anschluss für die Leerlaufkontrolleuchte.

Gruß Bernd

L

Lumpenseckel

Themenstarter
Dabei seit
11.01.2007
Beiträge
702
Ort
Trossingen
Modell
R1100GS
sicher, die grüne Kontrolleuchte in der Lampe

R

RIT-Stiegele

Dabei seit
11.05.2019
Beiträge
2

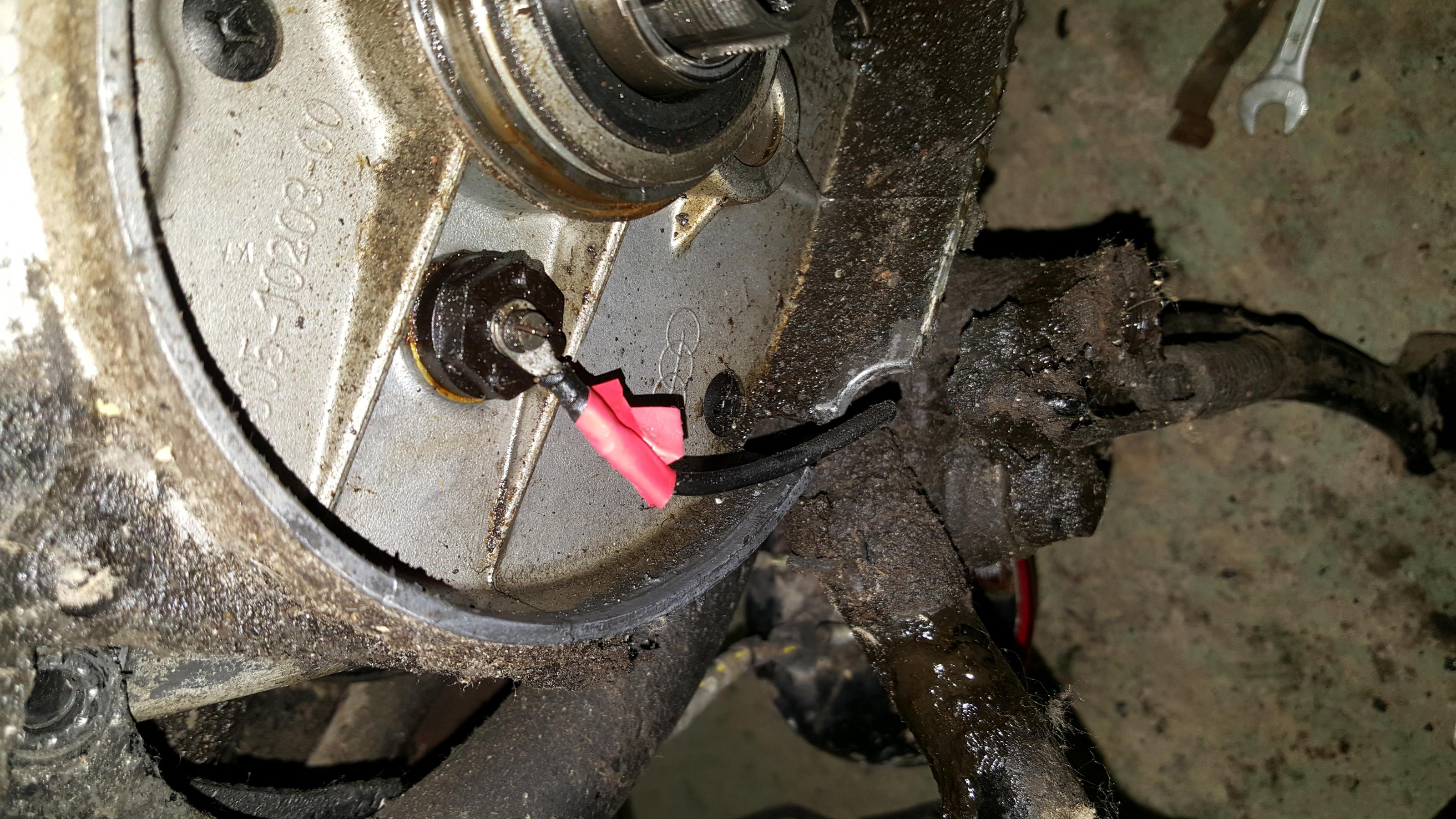

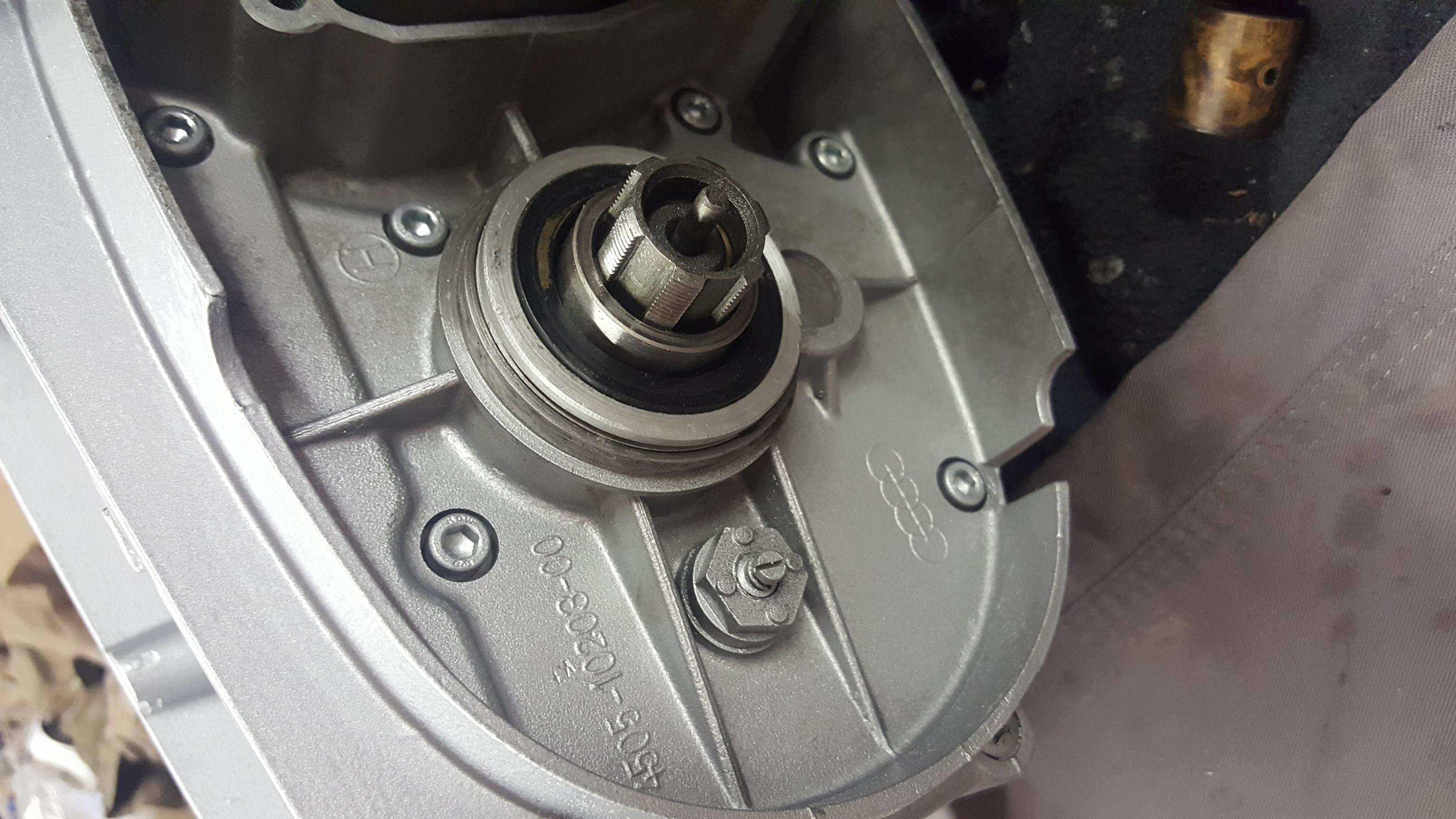

Hier hab ich mal ein Bild vom Motor. Wer echt toll, wenn jemand das wüsste. Find auch nix auf dem Schaltplan!
