Belegung Cartool Stecker für Navi

[Verbal]

Ok danke.
Ich lass dann eine freie Werkstatt ran, die sollen diesen LED und Cartool anschließen gut ist.
Danke und Gruß!



[tiburon]

Hallo!

Ich habe mein Zumo 210 auch an der CARTOOL-Steckdose angeschlossen. Allerdings habe ich schon vorher den Tip aus dem Forum bekommen, dass vor den Garmin-Spannungswandler eine LED parallel zu schalten hilft. Und ich muss sagen, ich hatte noch nie Probleme! Habe es allerdings auch nie ohne die LED probiert.
Also: Grüne 5 mm-LED mit 560 Ohm Vorwiderstand auf die 12 V-Seite vom Garmin-Spannungswandler-USB-Anschlusskabel (tolles Wort, oder?). Hat auch den Vorteil, dass man sieht, ob der Anschluss abgeschaltet wird. Tut es bei mir, egal ob mit oder ohne Zumo.

Gruß
Ralf.

Hallo,

habe mein Zumo 220 ebenfalls über die Cartool-Stecker mit LED und Widerstand angeschlossen und es funktioniert - was Elektrik betrifft - einwandfrei.
Mein einziges Problem ist wo/wie man am besten den Wandler mechanisch montiert!
Habe schon mit Teppichklebeband am Tank (natürlich unter der Verkleidung) versucht bzw. über mit Doppelklebeband am Tank montierte Kabelbinder.
Aber hat sich immer nach kurzer Zeit gelöst.
Der hat Anschluß direkt an der Batterie empfohlen um dann auch den Wandler dort unterbringen zu können...
Wie habt ihr das gelöst?

Vielen Dank

Werner



[Fahrschüler]

Hallo Werner,

ich habe das Teil an der linken Seite unter der Tankverkleidung angebracht. Mit Kabelbinder an den Rahmenrohr vom Schnabel festgemacht und dann die Tankverkleidung wieder festgeschraubt. Ich hatte auch ziemlich rumgefummelt, bis ich eine vernünftige Stelle gefunden hatte. Wenn du es irgendwo festkleben möchtest, musst du einfach Gewebeband nehmen. Damit hat ich auch zuerst festgeklebt. Das hält Bombe.

Gruß Richi



[tiburon]

Hallo Richi,
Vielen Dank für den Tip, werde zunächst mal das Gewebeband versuchen.

Grüße Werner



[RHGS]

Hallo Werner

was auch Funktioniert und zumindest bei mir gehalten hat war tesa Powerbond® ULTRA STRONG hat den Vorteil es ist etwas dicker und gleicht Unebenheiten aus.

Gruss RHGS



[KWE]

Hi,

mal eine Frage.

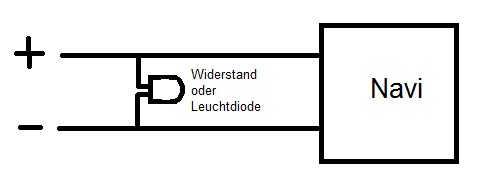

Hier wird immer vom parallelen Anschließen eines Wiederstandes/Leuchtdiode in Verbindung Cartool und Navi gesprochen.

Also so, oder?



[Wolfgang.A]

Hi,

mal eine Frage.

Hier wird immer vom parallelen Anschließen eines Wiederstandes/Leuchtdiode in Verbindung Cartool und Navi gesprochen.

Also so, oder?
Anhang anzeigen 102938

Genau, so sollte das aussehen.
Und bei einer LED das längere Beinchen Richtung + und gegebenenfalls noch einen Vorwiderstand dazu, falls es keine 12V-LED ist.



[KWE]

He, he, so verstehe ich das auch endlich mal.

Ich hoffe das war auch für andere Elektiktriker verständlich.

Vielen Dank.



[crusader]

hallo
könnte ein wissender hier bitte mal einen link für die richtige led einstellen
damit ich eine besorgen kann
lg andreas



[Schönwetterfahrer]

Also die LED:
http://www.reichelt.de/LEDs-standard-hell/LED-5MM-GN/3/index.html?&ACTION=3&LA=2&ARTICLE=10232&GROUPID=3018&artnr=LED+5MM+GN
Die hat 30 mA. Keine Low-Current-LED nehmen, da fließt zu wenig Strom.

Dazu der Vorwiderstand:
1W 560: Metalloxydwiderstand 1W, 5, 560 Ohm bei reichelt elektronik

Am besten von jedem 10 Stück bestellen, Porto und Verpackung kostet wesentlich mehr als die Teile!

Gruß
Ralf.



[crusader]

hi
ich dachte die led ist der wiederstand oder habe ich das falsch verstanden
lg andreas



[erichabg]

Ne LED ist ein Halbleiter, kein Widerstand. Zur Strombegrenzung braucht es den Widerstand.



[pfeiferj12]

Ne LED ist ein Halbleiter, kein Widerstand. Zur Strombegrenzung braucht es den Widerstand.

Stimmt, aber es gibt inzwischen 12V LEDs da ist ein Widerstand schon eingebaut. Guckst du z.B. hier:

5mm LED grün 21000mcd 17° 12V | im führenden LED-Shop von LUMITRONIX

Gruß
Johannes



[crusader]

hallo

also muß dann hier der wiederstand und die leuchtdiode zusammen wie auf dem bild zwischen plus und minus gelötet werden
der wiederstand schaltet ab und die diode bestätigt das indem sie nicht mehr leuchtet
habe ich das richtig verstanden ???
und habt ihr die leuchtdiode mit kabel an eine sichtbare stelle gelegt oder unten am stecker gelassen
lg andreas
p.s. sorry für die dummen fragen aber ich habe leinen plan vom strom



[pfeiferj12]

hallo

also muß dann hier der wiederstand und die leuchtdiode zusammen wie auf dem bild zwischen plus und minus gelötet werden
der wiederstand schaltet ab und die diode bestätigt das indem sie nicht mehr leuchtet
habe ich das richtig verstanden ???
und habt ihr die leuchtdiode mit kabel an eine sichtbare stelle gelegt oder unten am stecker gelassen
lg andreas
p.s. sorry für die dummen fragen aber ich habe leinen plan vom strom

Ja genau so und die Polarität beachten. Die Diode sollte bei eingeschalteter Zündung leuchten. Wenn nicht Polarität vertauschen. Wenn du die Diode sichtbar verbaust, kannst du kontrolllieren, dass die ZFE nach dem ausschalten der Zündung auch nach ein paar Minuten die Naviversorgung auch wirklich abschaltet (LED geht dann aus ;-))

Gruß
Johannes



[crusader]

hi
könnte ich die kaufen

5 LEDs fertig verkabelt 5mm BLAU, Wiederstand 12V led | eBay

bzw die ganz dreiste frage da ich mir das nicht zutraue selbst zu machen kann sich ein
elektronikversierter erbahmen und mir so ein ding zusammenlöten

lg andreas



[pfeiferj12]

hi
könnte ich die kaufen

5 LEDs fertig verkabelt 5mm BLAU, Wiederstand 12V led | eBay

bzw die ganz dreiste frage da ich mir das nicht zutraue selbst zu machen kann sich ein
elektronikversierter erbahmen und mir so ein ding zusammenlöten

lg andreas

Ja könntest du. Weiss aber nicht was der Tüv zu blauen Lämpchen im Cockpit sagt, wenn die nicht für Fernlicht sind.....
Wenn du dann noch z.B. sowas
10 Abzweigverbinder Kabelverbinder Schnellverbinder Stromdiebe rot blau gelb Set | eBay

dazunimmst musst du nicht löten.

Grüsse
Johannes



[Wolfgang.A]

Wenn du dann noch z.B. sowas
10 Abzweigverbinder Kabelverbinder Schnellverbinder Stromdiebe rot blau gelb Set | eBay

dazunimmst musst du nicht löten.

Bitte nicht, da baust Du Dir nur Fehlerquellen ein.



[Dexter]

Ich habe gestern gelernt, dass es besser ist an das Standlicht zu gehen!



[crusader]

hi
also meinst du das navi ans standlicht anschließen und net an den cartool stecker
lg andreas
