LED Scheinwerfer (Abblendlicht)

[_viajero]

Aber nicht bei der R21 und dann nur mit Nachbearbeitung, wobei ich denke es wird zu knapp.
Ohne Umlöten wird es nicht gehen.



[Cherry1980]

Hallo Jungs,

hab mir in Ruhe das Thema nochmal durch gelesen, ich werde wohl doch den Umbau mit den Hella Modulen umsetzen.
Dabei hätte ich zwei Fragen:

1. Ich hatte jetzt die eine Zeichnung für die Grundplatte des Abblendscheinwerfers gefunden, gab es da noch eine PDF für beide Module oder hat sich das jeder selber gebaut?
Kann man diese bei einem User beziehen?

2. Ich seh bei den Hella Modulen nicht ganz durch, Fern und Abblendlicht ist klar, nur welches brauche ich als Abblend- und Fernlicht, wenn ich dieses Tagfahrlicht in beiden möchte?

Viele Dank
Gruß Ronny



[Pitri]

Hallo Ronny

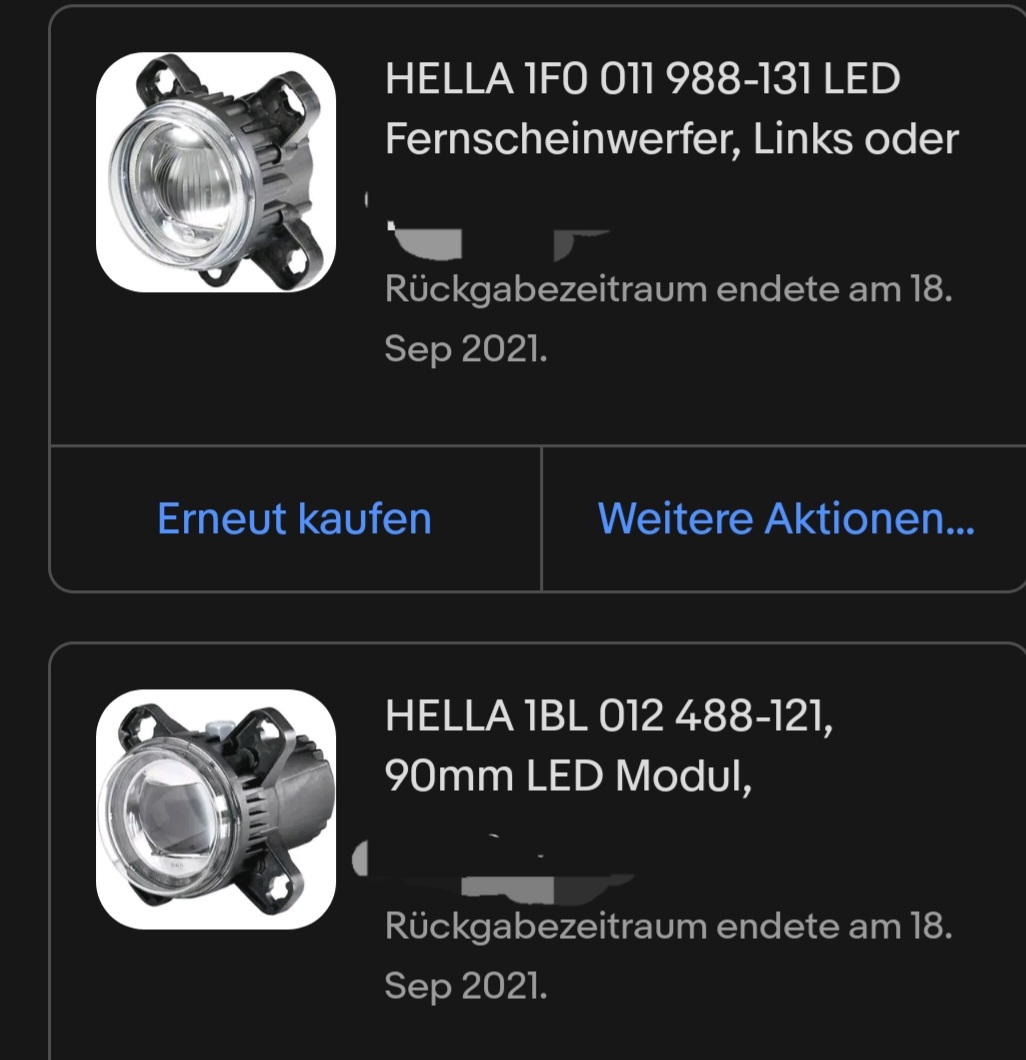

Ich habe mir diese Scheinwerfer eingebaut.
Gruß Peter



[Cherry1980]

Hallo Peter,

Danke dir!
Ist das dann in Verbindung mit der Trägerplatte Post #135 oder #139?

Grüße Ronny



[Olbi0815]

Hallo Ronny,

wenn du mal in der Nähe von Dresden bist, könnte ich dir meinen Umbau zeigen.
Ich habe den Umbau auch mit einer Platte für beide Module umgesetzt siehe Post #136.

Gruß
Christian



[reutlinger]

Hallo Peter,

Danke dir!
Ist das dann in Verbindung mit der Trägerplatte Post #135 oder #139?

Grüße Ronny

Hallo Ronny
Die Grundplatte von Post #135 ist meine. Solltest Du dazu weiter Informationen benötigen und auch zu den verwendeten Hella-Modulen, melde dich einfach. Ich habe auch noch eine erste Version der Grundplatte hier als Muster liegen.

Beset Grüße
Stephan



[Cherry1980]

Hallo zusammen,

ich hatte heute mal die Trägerplatte draußen und habe mir eine Schaplone gezeichnet.
Diese werde ich bei einem Bekannten auslasern lassen.

Löcher und setze ich dann nachträglich.

Stephan, zu den Modulen:

Ich würde gerne in dem Fernscheinwerfer das Tagfahrlicht haben und der Abblendscheinwerfer nur als soches nutzen.
Welche Teilenummer bräuchte ich dann?
Wegen Tagfahrlicht, läuft dieses über das Standlicht?

Und die passenden Stecker für die Hella Scheinwerfer, was benötige ich da?

Viele Fragen
Trotzdem erst mal Dank voraus.

Gruß Ronny



[Olbi0815]

Hallo Ronny,

Fernscheinwerfer mit Tagfahr- und Positionslicht mit Steckertyp FEP

Das Tagfahrlicht wird über das Standlicht angeklemmt.

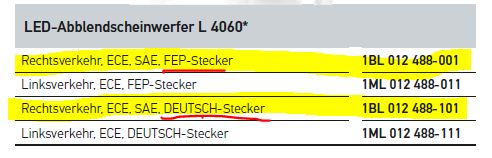

Abblendlicht.
es gibt 2 Steckervarianten (siehe Bild)

Gruß
Christian



[Cherry1980]

Hallo Christian,

Danke für die Auflistung, beim Abblendscheinwerfer, welchen Stecker bevorzugt man oder ist das reine Geschmackssache?

Gruß Ronny



[Olbi0815]

Hallo Ronny,

das ist meiner Meinung nach Geschmacksache.
Ich habe den Abblendscheinwerfer mit Deutsch-Stecker, da ich ihn deutlich günstiger bekommen habe.
Somit hat man dann aber zwei verschiedene Steckertypen, da Fernscheinwerfer nur FEP ist.
Das gefällt nicht jedem.

Gruß
Christian



[Cherry1980]

Okay, naja eigentlich ist das Wurst..., so kann man sie wenigstens nicht vertauschen.
Ich halte euch auf dem Laufenden!

Grüße Ronny



[reutlinger]

Hallo Ronny

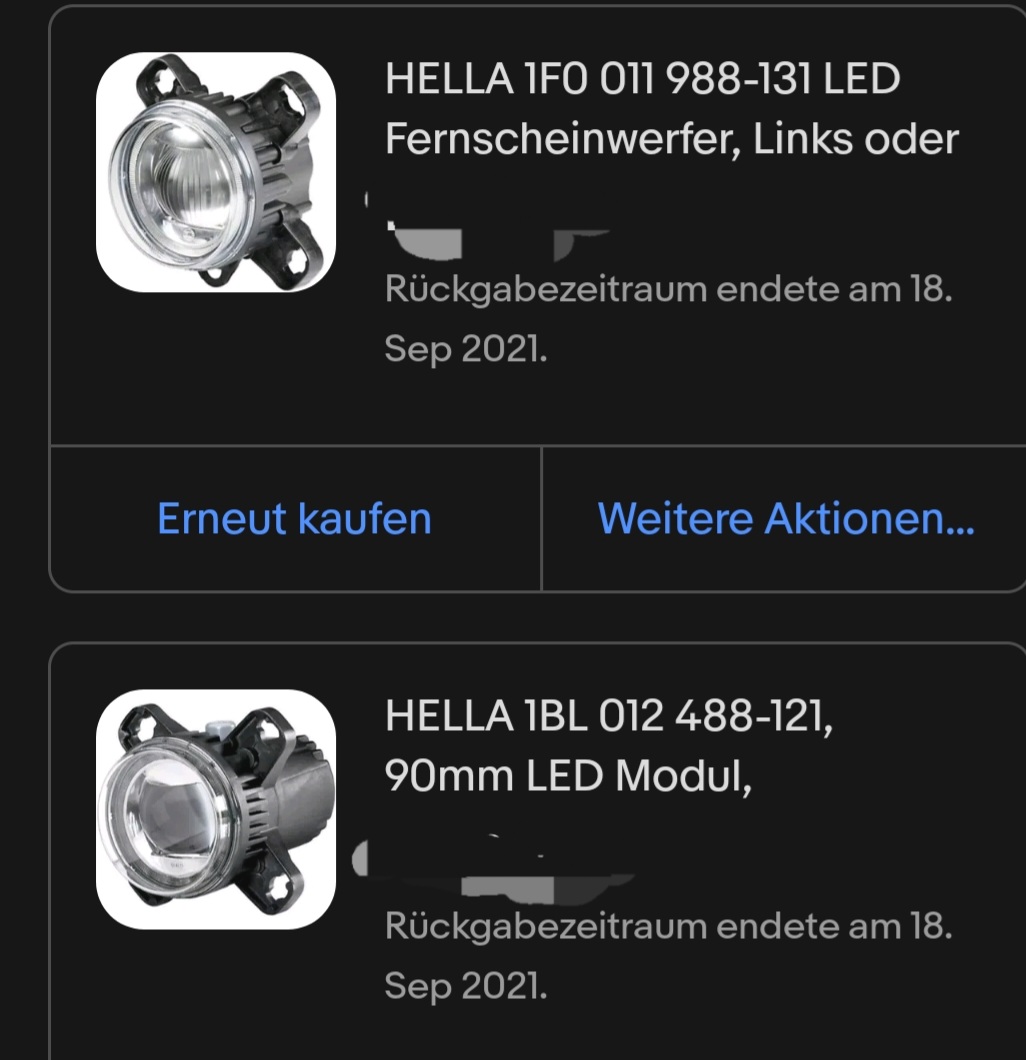

Ich habe bei mir diese beiden Module verbaut:

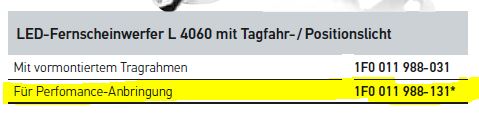

LED-Fernscheinwerfer L4060, mit Tagfahr- und Positionslicht
1F0 011 988-131
FEP-Stecker

LED-Abblendlichtscheinwerfer L4060, mit Tagfahr- und Positionslicht
1BL 012 488-021
FEP-Stecker

Die FEP-Stecker (auch VW-Stecker genannt) nicht in der Bucht kaufen, ist nur billigkram und rasten nicht richtig ein. Löst sich beim fahren. Ich habe dir eine super Adresse für all solche Stecher, ob FEP oder Deutsch, oder...
Und ist Qualitätsware und nicht teurer als in der Bucht.

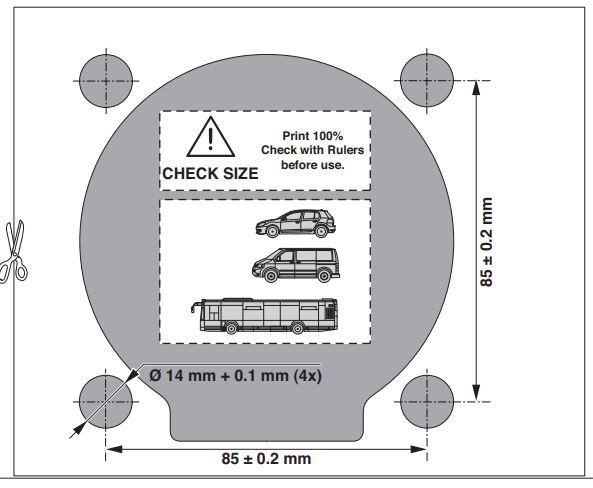

Ebenso empfehle ich Dir eine Vorlage von HELLA für die Positionierung der Bohrlöcher zu verwenden. Das PDF von HELLA habe ich und kann es dir sehr gerne zusenden.

Das sieht dann so wie unten aus und du musst es mit 100% am Drucker ausdrucken, auf die Alu-Platte kleben und die Bohrlöcher anzeichnen. So wird das dann alles sehr symmetrisch.
Und dann noch den Tipp mit den Gummiabdeckungen für die 90mm Module.

Melde dich einfach und ich sende dir die Daten.

Beste Grüße
Stephan



[Cherry1980]

Moin Jungs,

so, Platte ist schon mal fertig

Module sind bestellt, hab die gleichen wie Stephan genommen.
Werde berichten wie ich voran komme.

Gruß Ronny



[reutlinger]

Hallo Ronny
Platte sieht soweit schonmal gut aus.

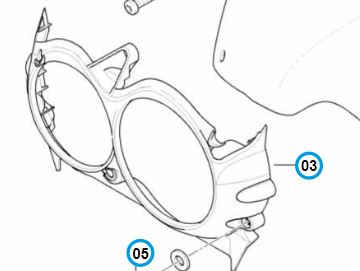

Ich hätte Dir einen Tipp. Damit die beiden Module später in eingebauten fertigen Zustand dann auch symmetrisch zu der Scheinwerferblende (Bild des Kunststoff-Teils siehe unten) stehen, bin ich wie nachfolgend vorgegangen.

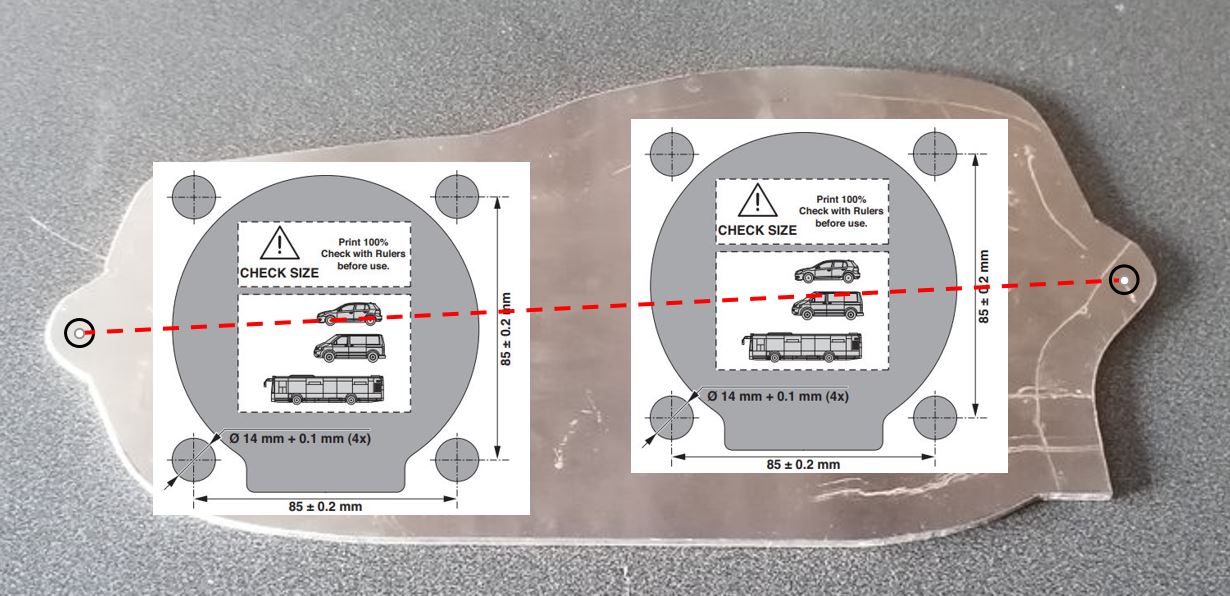

Mach dir auf deiner Platte eine Mittellinie zwischen den beiden 6er Bohrungen mit denen die Platte angeschraubt wird. Danach klebe mit tesa-Streifen zwei auf 100% ausgedruckte Hella-Bohrschablonen auf die Platte und schraube die Platte (die beiden M6er Bohrungen) mit den aufgeklebten Schablonen an die GS. Danach die Blende über die Platte schrauben und die GS gerade abstellen. Gehe einige Meter zurück und schau dir genau die Platzierung der Schablonen an. Erst wenn alles genau zentriert ist, die Platte mit den richtig positionierten Schablonen abschrauben und alle notwendigen Punkte für die Bohrungen anzeichnen.

Somit hast du später die Module perfekt platziert unter der Scheinwerferblende.

Du kannst nach dem Ausdruck auf 100% die Schablonen nachmessen. Die Maße stehen ja darauf. Die Schablone hast ja schon erhalten.

Bei Fragen, einfach fragen
Viel Erfolg und beste Grüße
Stephan



[Cherry1980]

Hallo Stephan,

ich rufe dich morgen Nachmittag mal an!

Gruß Ronny



[Cherry1980]

Hallo Kameraden,

erst mal Sorry Stephan, mit dem Anruf hab ich echt verschwitzt!
Aber, die Module sind drin, hatte sie mal vor paar Tagen grob eingestellt, heute geht es zu ersten Nachtfahrt in die Schicht, bin gespannt.

Eine Frage hätte ich noch, was sind das für Gummis die Ihr zwischen Brille und Linse verbaut habt?
Irgendeine Toilettendichtung?
Konnte sowas im örtlichen Baumarkt nicht finden.

Sonnige Grüße Ronny



[reutlinger]

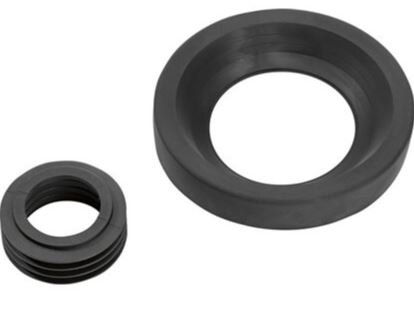

Die gibt es am preiswertesten bei OBI. Kein Blödsinn, in zwei weiteren Baumärkten lagen die bei ca. 12 bis 16 Euro. Bei OBI wollen die 4,99.

Dichtungsset für Anschlussgarnitur 3-teilig
Art.Nr. 4490702

Du kannst das Gummi sehr gut mit einem Cutter-Messer oder einer stabilen Schere bearbeiten und anpassen. Ich habe mir kleine Ausschnitte am Rand der Dichtung für die Befestigungsschrauben der Module ausgeschnitten, damit ich die Scheinwerfer einstellen konnte.

Du benötigst zwei Satz der Dichtungen damit es für beide 90mm Module passt. Der große Dichtungsring geht etwas stramm (leicht mit Salamobratfett einreiben :-)) über die Module. Dementsprechend hält das aber auch sehr gut. Und die Blende fixiert es dann am Ende. Der kleine Dichtungsring aus dem Set passt nicht und kommt ins Lager "Für schlechte Zeiten".

Beste Grüße
Stephan

# Edit #

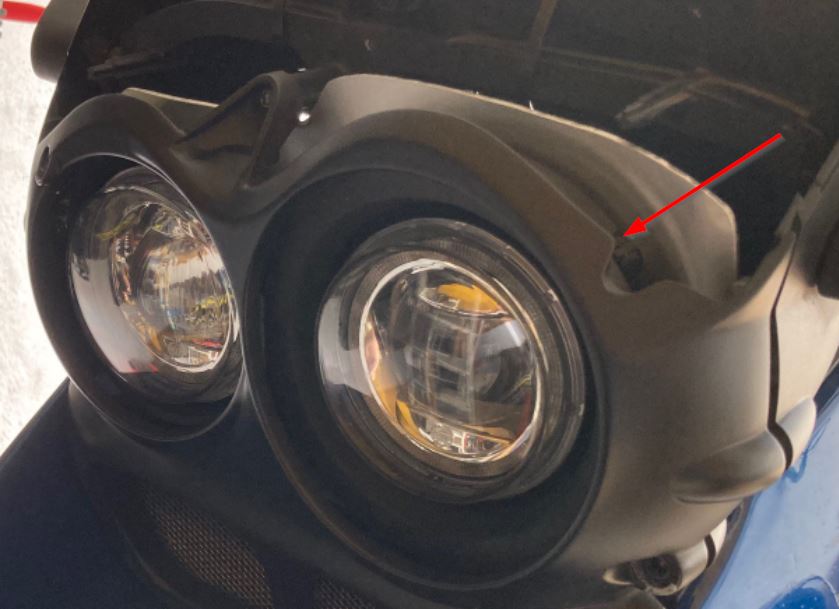

Schau mal hier...
Eventuell erkennst du etwas den Ausschnitt, dass der Dichtring über die Kunststoffhülsen der Schrauben passt. Sonst steht das ja ab. Und das bei allen drei Schrauben/Hülsen pro Modul.



[Cherry1980]

Hallo Gemeinde,


ich hatte bis heute eines der Tagfahrlichtfunktion in einem der Hella Scheinwerfer, wenn man auf Standlicht schaltet.

Habe dieses nun ordentlich umgebaut, sodass auch auf Standlicht, Standlicht leuchtet.
Die Tagfahrlichtfunktion würde ich trotzdem gerne mit einem extra Schalter ansteuern können, wenn die gesamte Fahrzeugbeleuchtung ausgeschalten ist.

Von den LED´s hab ich mir das Kabel schon gezogen, nun die Frage, wo finde ich Zündungsgesteuertes +-Kabel?

Ich hatte mal einen Schaltplan, finde ihn nur leider nicht mehr in meinen Unterlagen.

Ich sag mal Danke im Voraus,
Viele Grüße Ronny



[elfer-schwob]

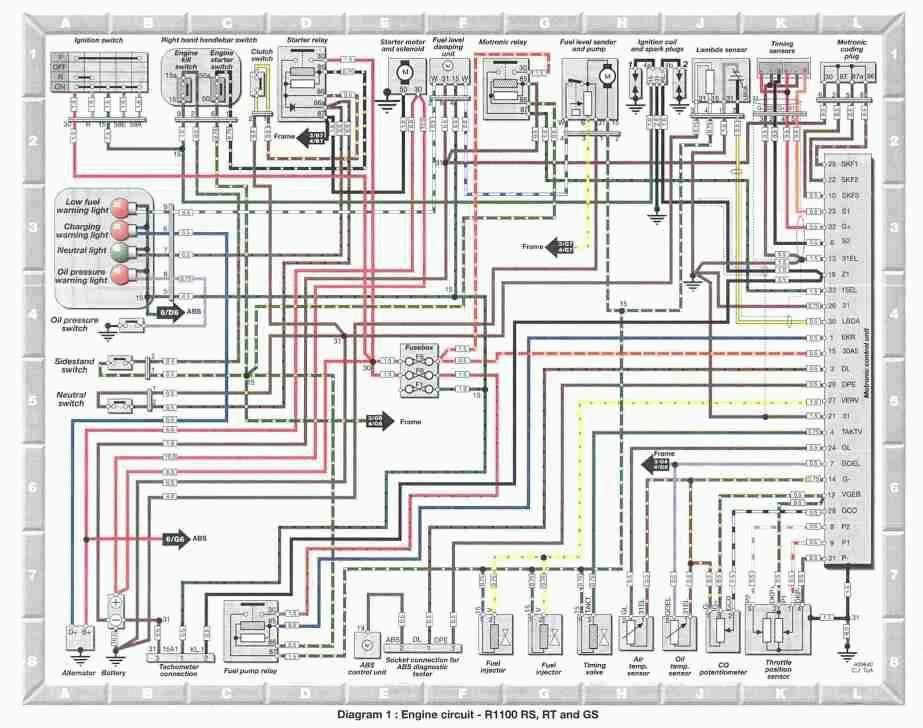

Stammt zwar v. 1100 GS, ist aber weitgehend gleich wie 1150 und die Farben haben nicht gewechselt.

Quelle: www.powerboxer.de



[Morg]

zu spät gelesen, ist ne EZ...
