LED Scheinwerfer (Abblendlicht)

[Pitri]

Meine GS hat ja noch einen Schalter für
Stand- und Abblendlicht.



[Eickenbecker]

Hallo

Ich denke mal das wird wohl wie beim PKW funktionieren
Zündung an = TFL an
Licht einschalten = TFL wird zurückgedimmt auf Standlicht.
Der Rest wie gehabt.
Das sind sie Scheinwerfer

Du hast auf beiden Seiten TFL / Standlicht? Da war ich zu geizig für. Außerdem konnte ich B-Ware mit beschädigter Verpackung bekommen und da war die Auswahl dann eh eingeschränkt. Ich habe die Zusatzfunktionen nur rechts im FSS, was auch eher der asymmetrischen Original-Ansicht entspricht.
Die Schaltlogik TFL - Standlicht ist bereits in den Modulen integriert und funktioniert wie von dir beschrieben. Ich habe zusätzlich noch einen Schalter in die Zuleitung Klemme 15 gelegt.



[Pitri]

Die haben alle 3 Lichtfunktionen.



[Eickenbecker]

Die haben alle 3 Lichtfunktionen.

Du bekommst die Hella-Module mit und ohne TFL/Standlicht. Ohne sind sie günstiger und eine Seite mit TFL/Standlicht reicht ja auch.



[Pitri]

Zu spät , hab sie schon verbaut



[Eickenbecker]

Das war jetzt kein Gemecker
Zwei TFL sind bestimmt besser als eins.
Den kompletten Überblick findest du hier:
https://www.hella.com/agriculture/assets/media_global/960_KI_90mm_LED_Modul_L4060_HELLA_DE.pdf



[reutlinger]

Hallo Pitri
Sehr gut gelöst das Thema. Ich bin auch grad dabei und habe deine Auswahl der Hella-Module ebenfalls. Also alle beide mit TFL und Positions-/Standlicht. Kannst Du mir bitte, wenn deine Module dann mal Strom bekommen, ein Bild des eingeschalteten Abblendscheinwerfers hier einstellen?
Da ich bei meiner 2003er Version ja Dauerlicht habe, wollte ich sehen wie der 1BL 012 488-121 eingeschaltet mit Tagfahrlicht aussieht.
hast du für die Trägerplatte auch 3mm Alu verwendet?

Danke Dir und beste Grüße
Stephan



[Pitri]

Das war jetzt kein Gemecker
Zwei TFL sind bestimmt besser als eins.
Den kompletten Überblick findest du hier:
https://www.hella.com/agriculture/assets/media_global/960_KI_90mm_LED_Modul_L4060_HELLA_DE.pdf

Habe ich auch nicht als Gemecker empfunden, alles Gut



[Pitri]

Hallo Pitri
Sehr gut gelöst das Thema. Ich bin auch grad dabei und habe deine Auswahl der Hella-Module ebenfalls. Also alle beide mit TFL und Positions-/Standlicht. Kannst Du mir bitte, wenn deine Module dann mal Strom bekommen, ein Bild des eingeschalteten Abblendscheinwerfers hier einstellen?
Da ich bei meiner 2003er Version ja Dauerlicht habe, wollte ich sehen wie der 1BL 012 488-121 eingeschaltet mit Tagfahrlicht aussieht.
hast du für die Trägerplatte auch 3mm Alu verwendet?

Danke Dir und beste Grüße
Stephan

Hallo Stephan

Ja das ist ein 3 mm Alublech.
Wenn mal alles angeschlossen ist mache ich Bilder.
Dauert aber etwas



[Eickenbecker]

... Also alle beide mit TFL und Positions-/Standlicht. Kannst Du mir bitte, wenn deine Module dann mal Strom bekommen, ein Bild des eingeschalteten Abblendscheinwerfers hier einstellen?
Da ich bei meiner 2003er Version ja Dauerlicht habe, wollte ich sehen wie der 1BL 012 488-121 eingeschaltet mit Tagfahrlicht aussieht.
....

Hallo Reutlinger,
bei Standlicht leuchten die gleichen LEDs (im Kranz) wie bei TFL, nur abgedimmt (dunkler)
In den Modulen ist aber eine interne Schaltlogik verbaut, die bei Strom auf der Standlichtleitung das TFL sofort auf Standlicht abdimmt.
Wenn du keinen Lichtschalter an der GS hast (2003), dann kannst du das TFL also nicht nutzen, weil das Standlicht permanent beschaltet ist.
Gruß vom Eickenbecker



[reutlinger]

Hallo Eickenbecker
Bei mir würde dann nur der abgedimmte LED-Kranz des Standlicht permanent leuchten, richtig?
Da ich keinen Lichtschalter habe und Zündung an = Licht
Beste Grüße
Stephan



[Eickenbecker]

Genau richtig, Stephan.
Ob BMW 2003 den Kabelbaum komplett umgestrickt hat? Wenn nicht, könntest du die Funktionen relativ einfach reaktivieren.



[Pitri]

Hallo
Dann gebe ich mal ein Update.
Heute Sch... Wetter und mal weitergemacht.
Ich kann nur sagen super hell
Ich weiß nicht ob mann was erkennen kann.

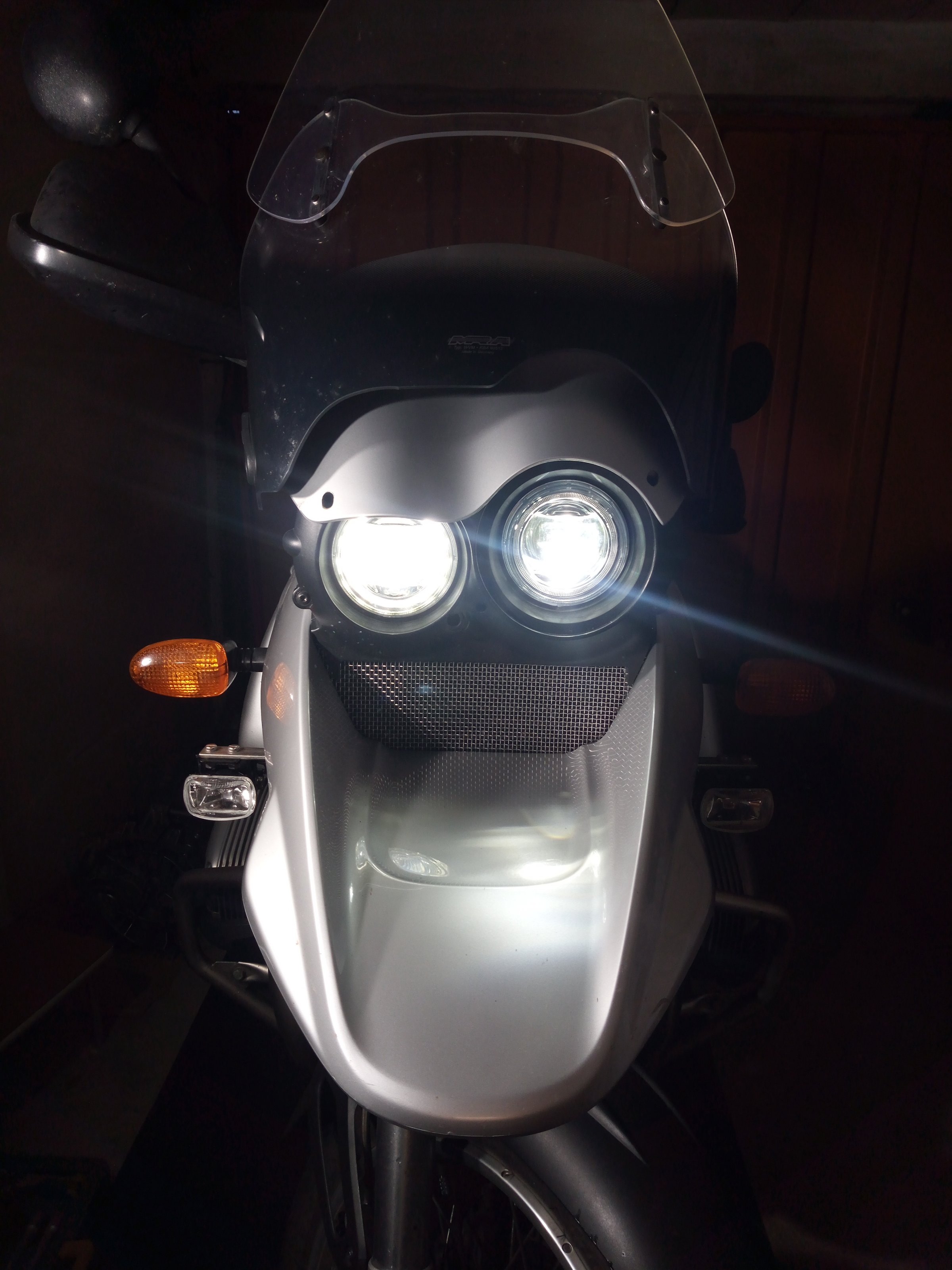

Das erste ohne, dann TFL ,Standlicht ,Abblendlicht und das letzte mit Fernlicht.



[thomas73]

Hallo Eickenbecker
Bei mir würde dann nur der abgedimmte LED-Kranz des Standlicht permanent leuchten, richtig?
Da ich keinen Lichtschalter habe und Zündung an = Licht
Beste Grüße
Stephan

Man könnte bei den Modellen ohne separaten Lichtschalter doch den original BMW-Nebelscheinwerferschalter verwenden und das Abblendlicht darüber schleifen. Dann kann man auch bei den Modellen ab 2003 die TFL-Funktion realisieren und schaltet das Abblendlicht dann über den separaten Schalter ein, der auch einer OEM-Lösung sehr nahe kommt. Weitere Zusatzscheinwerfer könnte man über Moto-Bozzo aktivieren (wenn man keine weitere Schalter haben will) , wenn man die dann überhaupt noch benötigen sollte bei dem hellen LED-Licht.

Wer macht mir die Alu-Platte für die Module?



[reutlinger]

Hallo zusammen

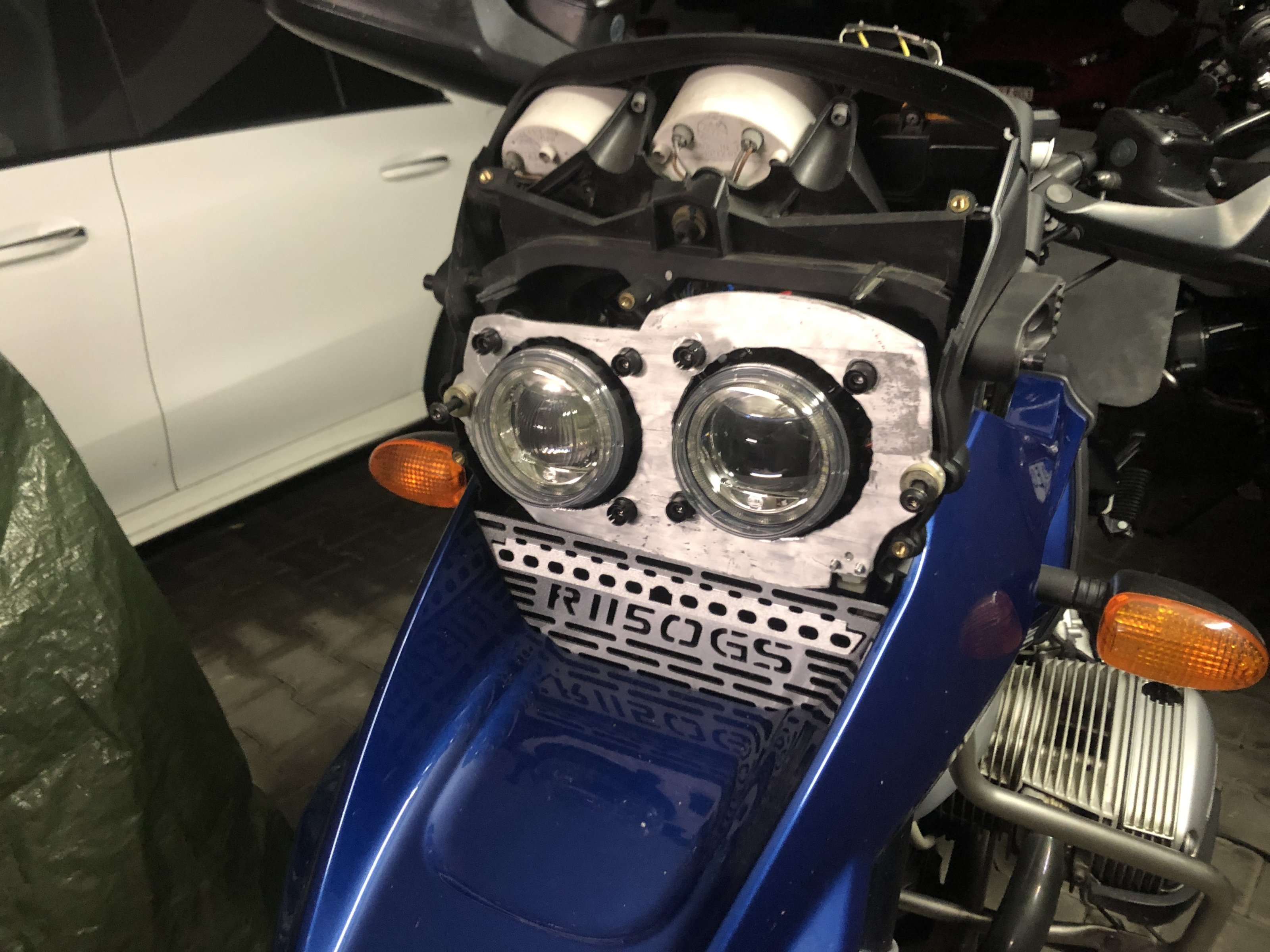

Nun ist auch mein Umbau auf LED-Module fertig.

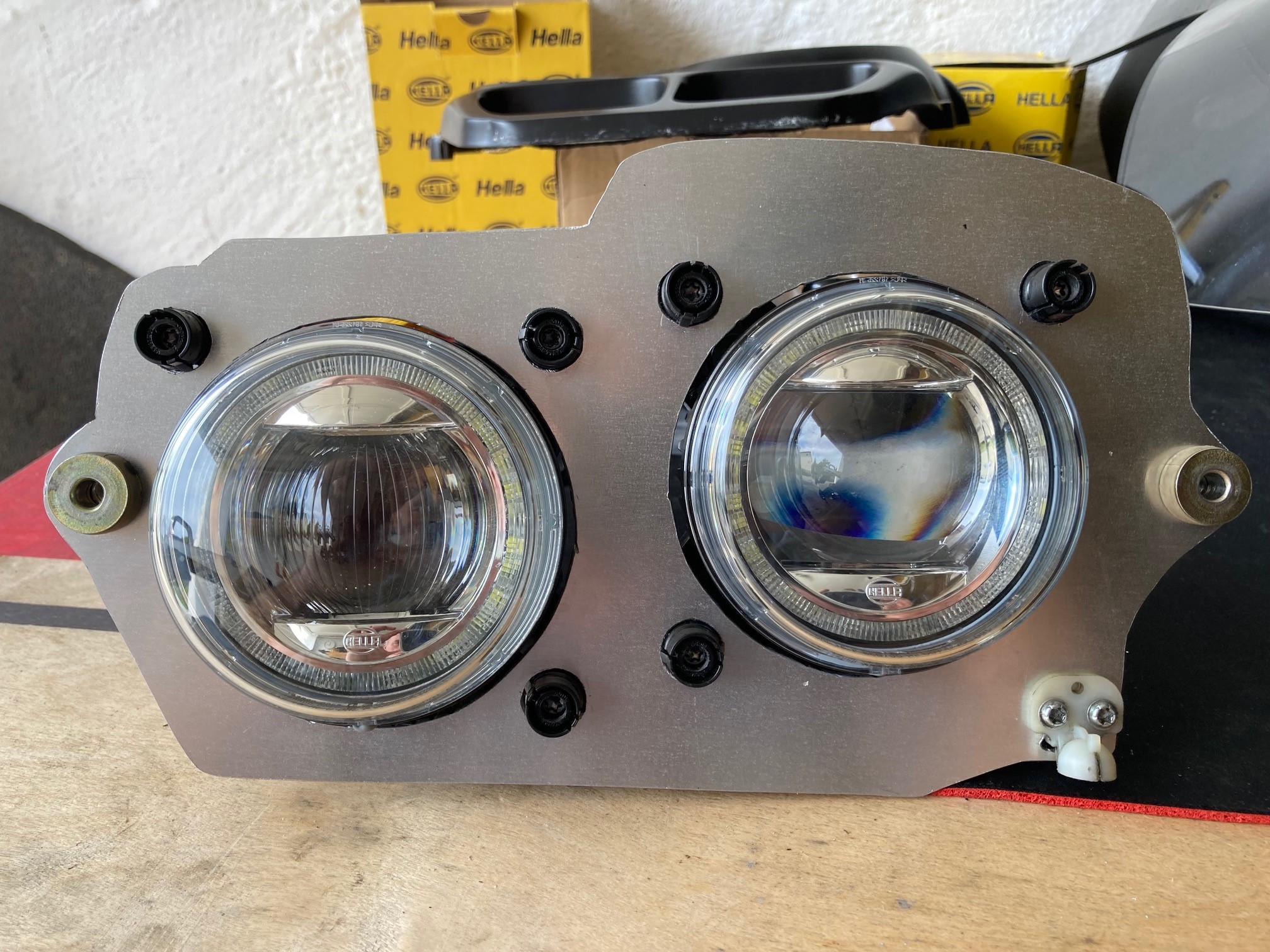

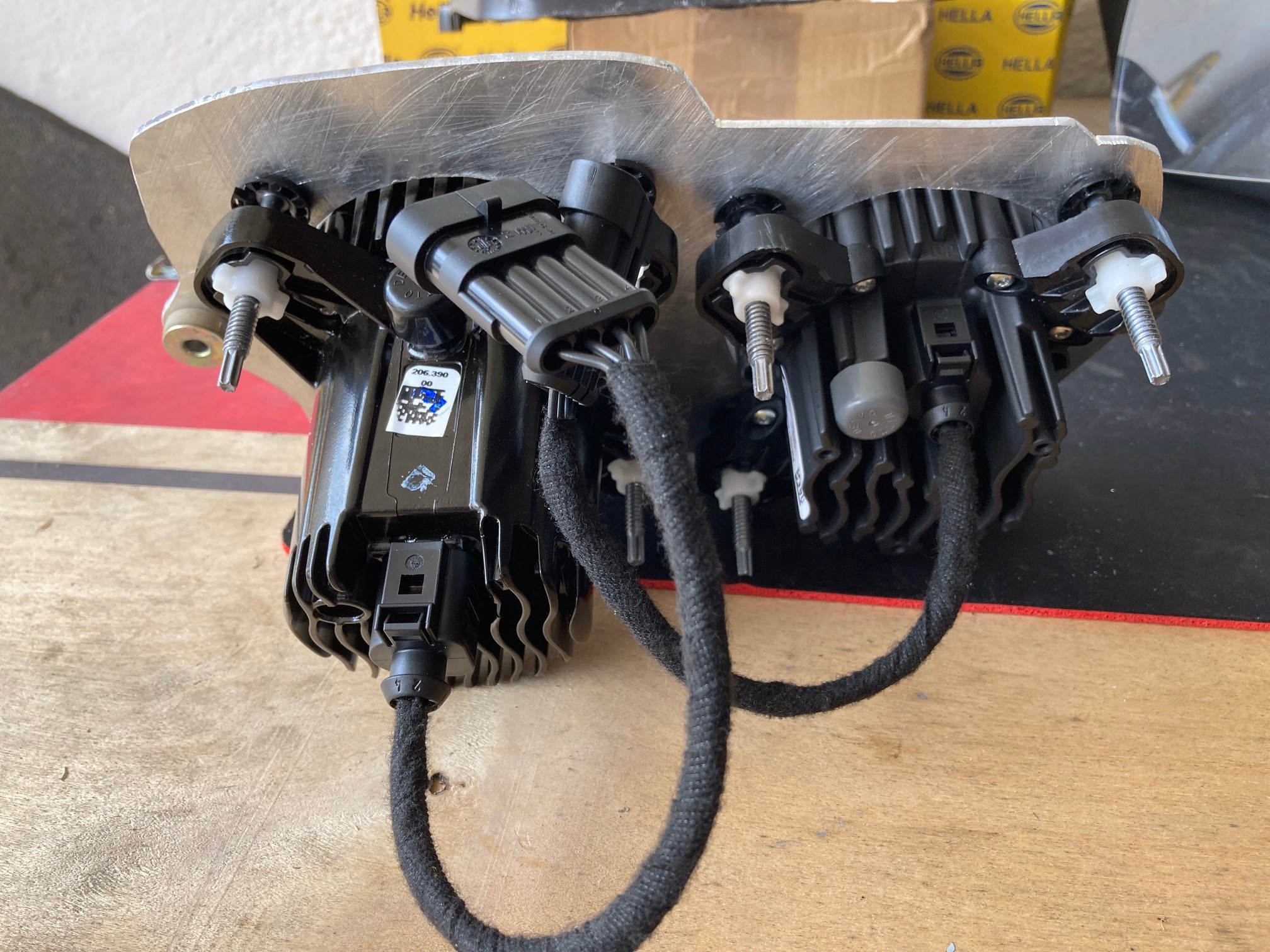

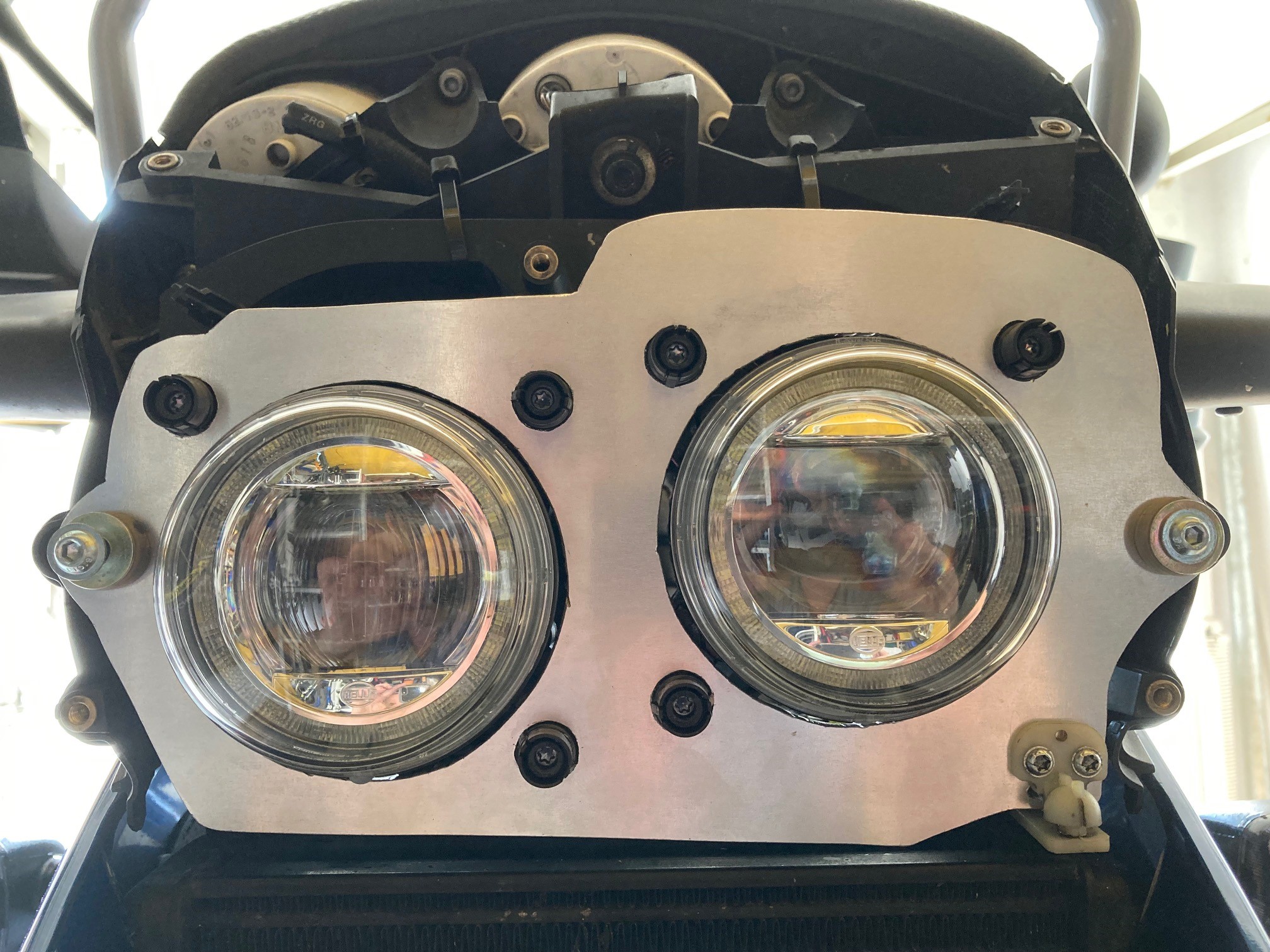

Wie hier schon von einigen findigen Kollegen angewendet, habe auch ich eine Grundplatte aus 3mm Alu gebaut. Dann mithilfe von den Einbauanleitungen des Herstellers der Module, kann man als PDF ausdrucken, die genauen Abmessungen auf die Aluplatte projiziert. Die Ausschnitte der Module habe ich mit einen 3mm Alu-Bohrer fein säuberlich Loch an Loch gebohrt und die kleinen Stege dann mit einem Dremel ausgeschnitten. Danach etwas Feilen und passt.

Die restlichen Arbeiten waren mittels Stichsäge, diversen Bohrern und Feilen leicht zu bewerkstelligen.

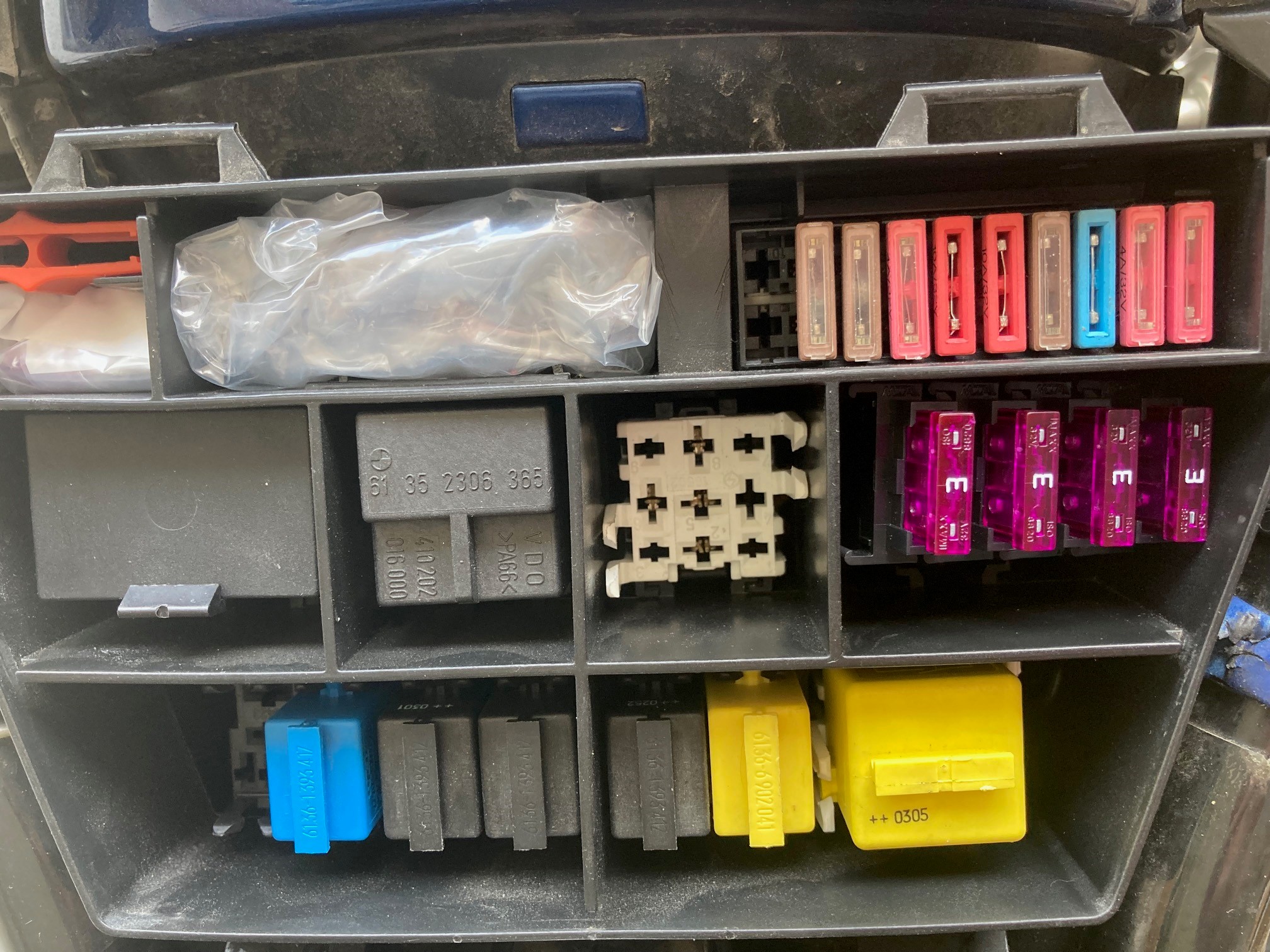

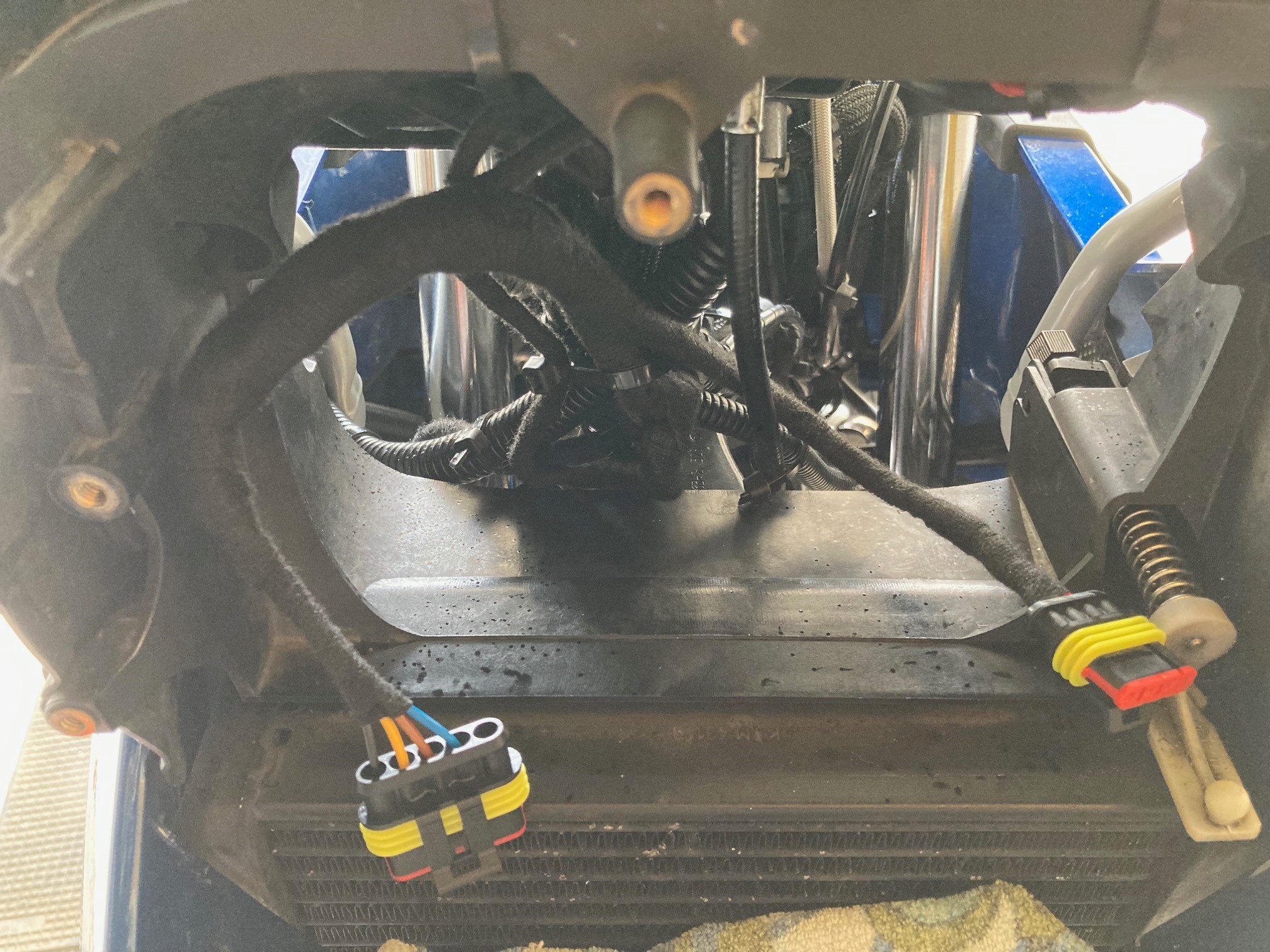

Alle Eingänge (Stromführend) für Abblend-, Fern-, Stand- und Positionslicht habe ich mit jeweils 3Ah abgesichert. Dazu einen kleinen Sicherungshalter im Sicherungskasten eingebaut.

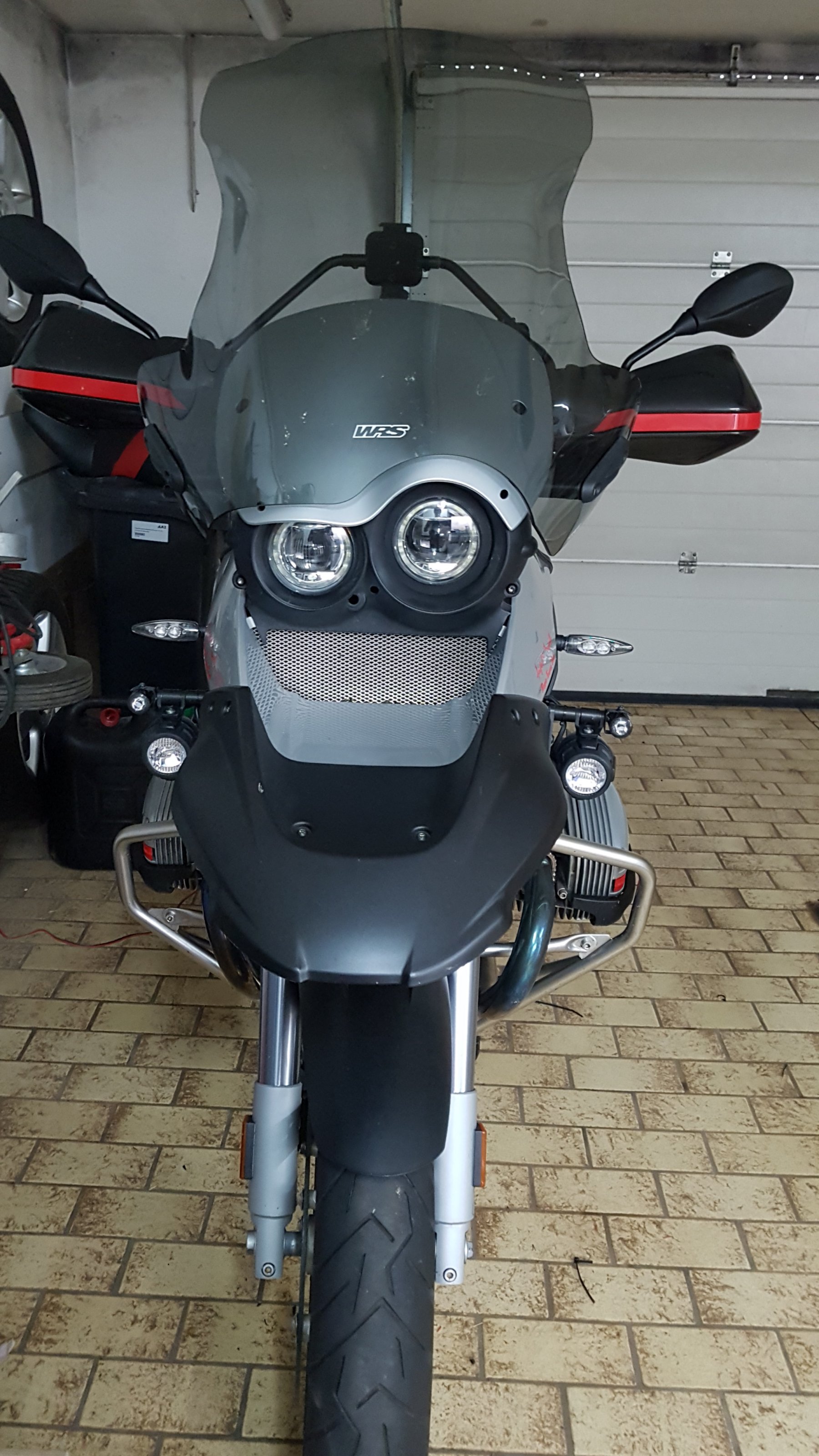

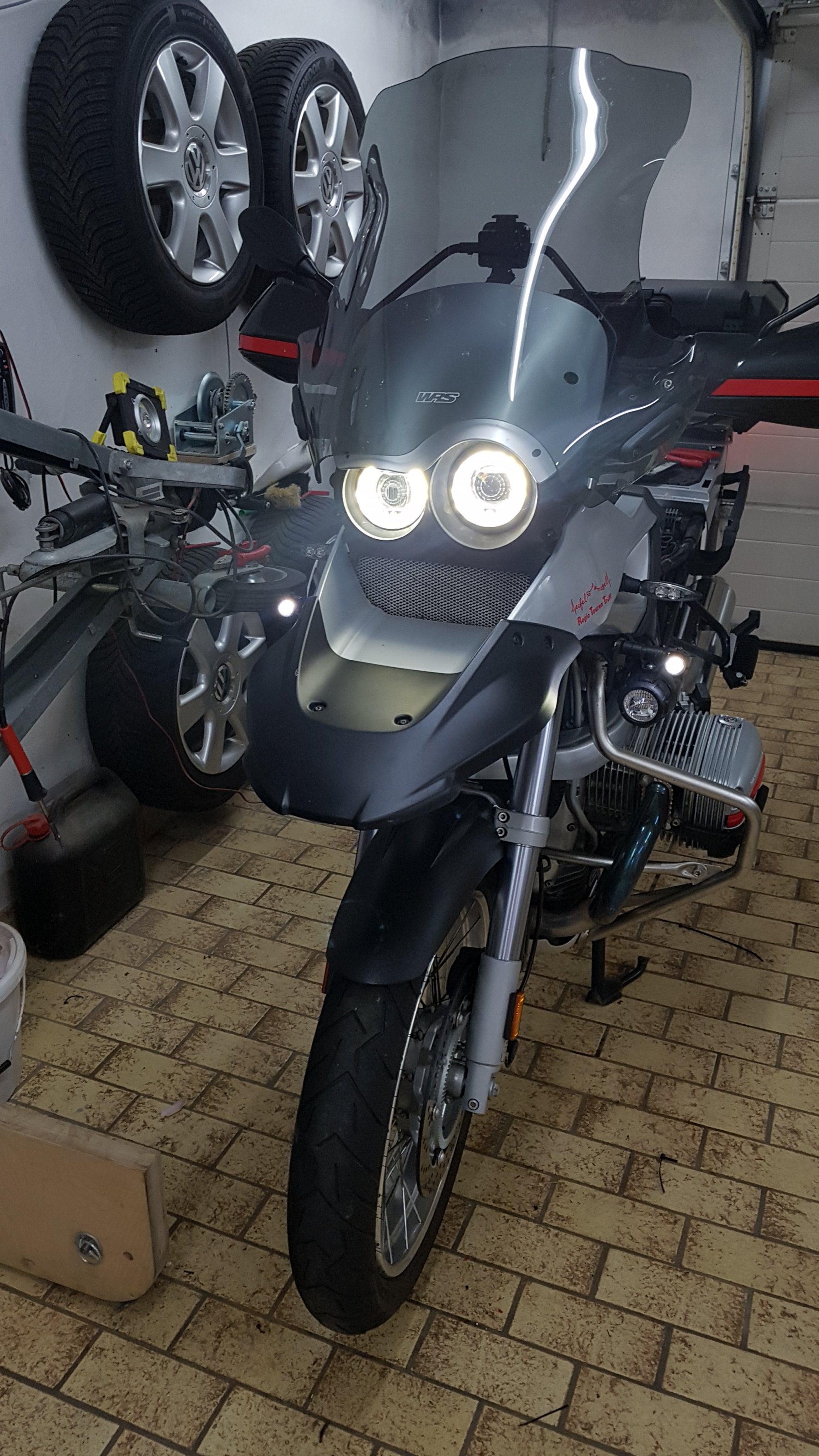

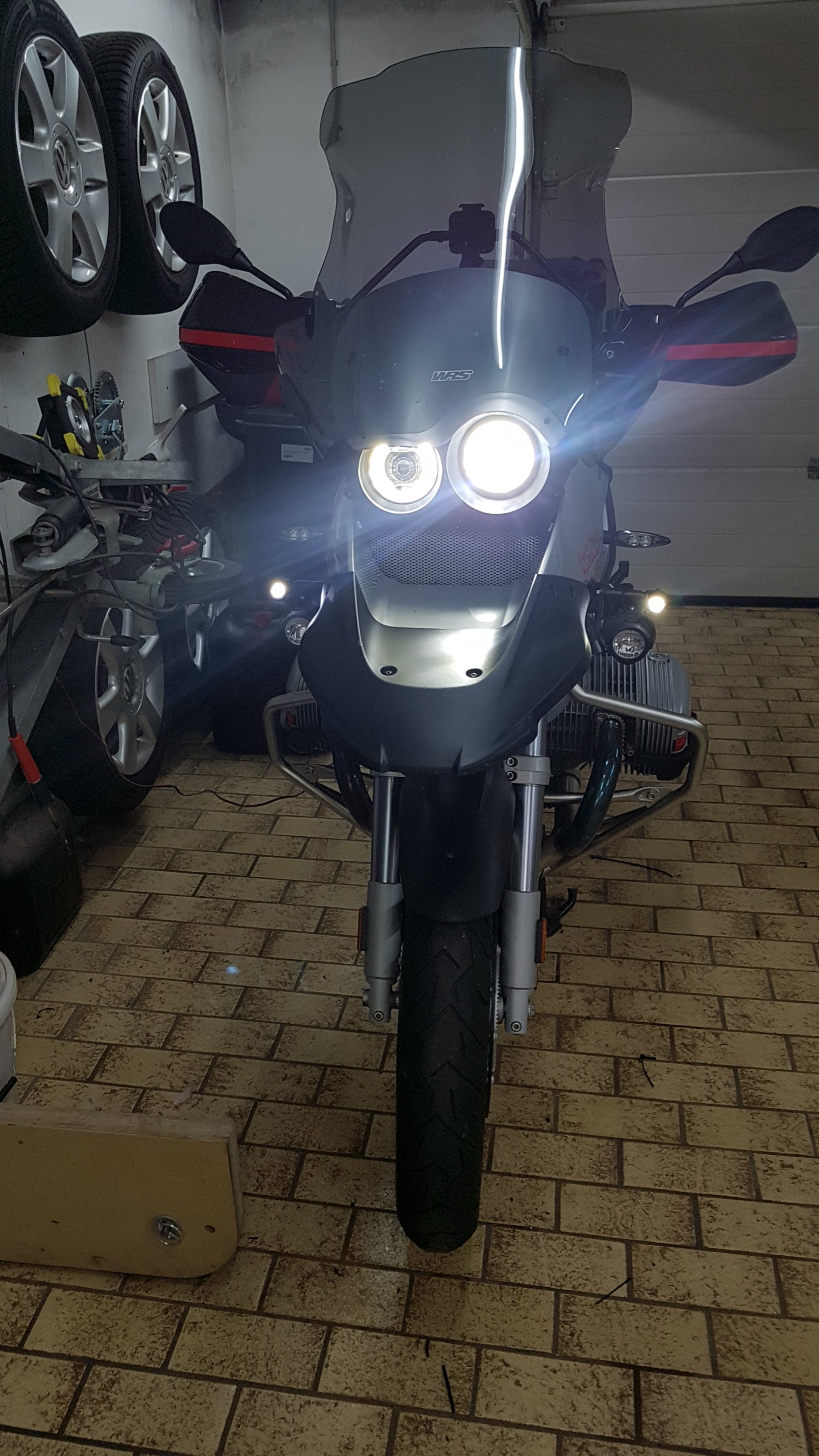

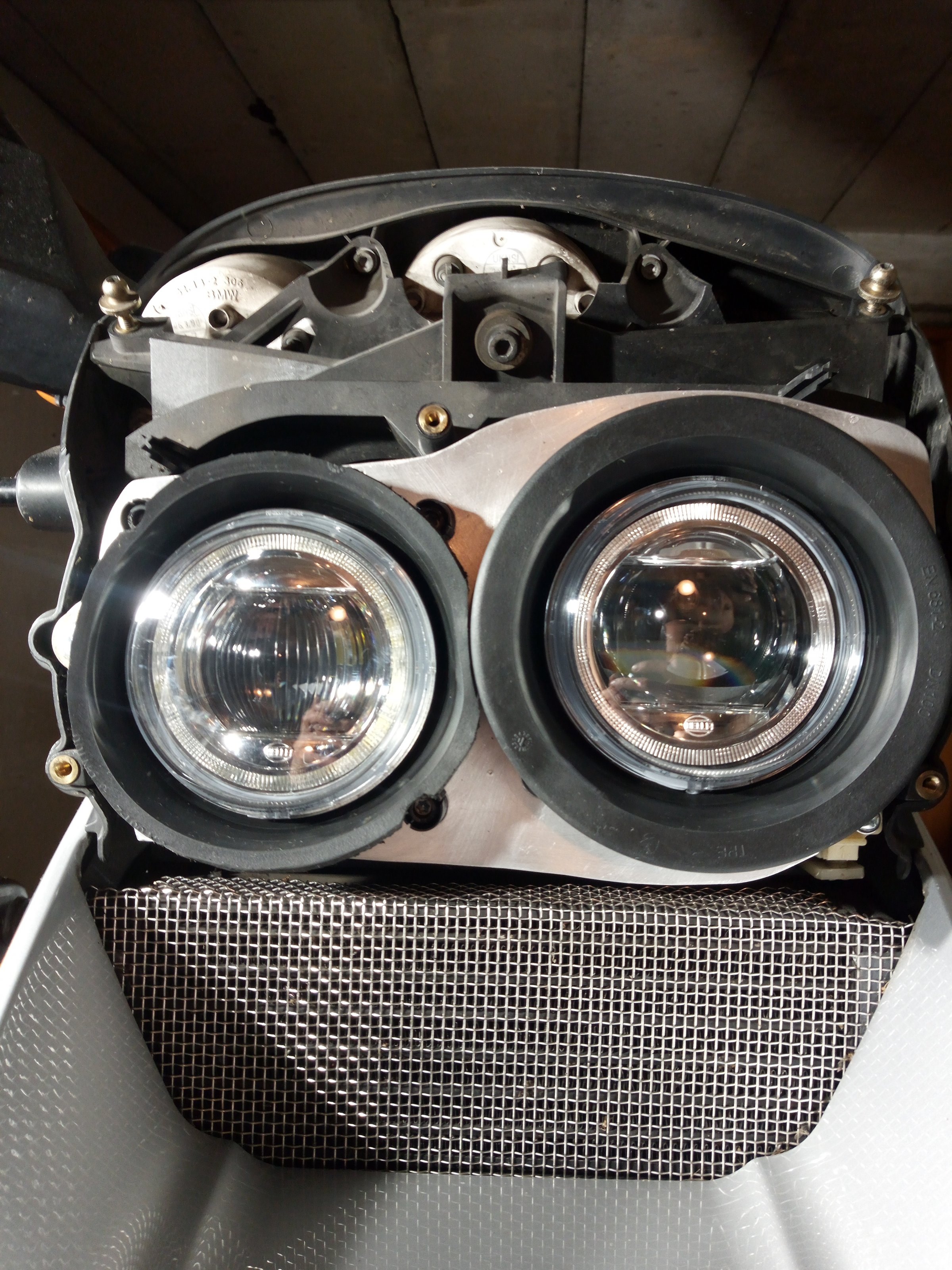

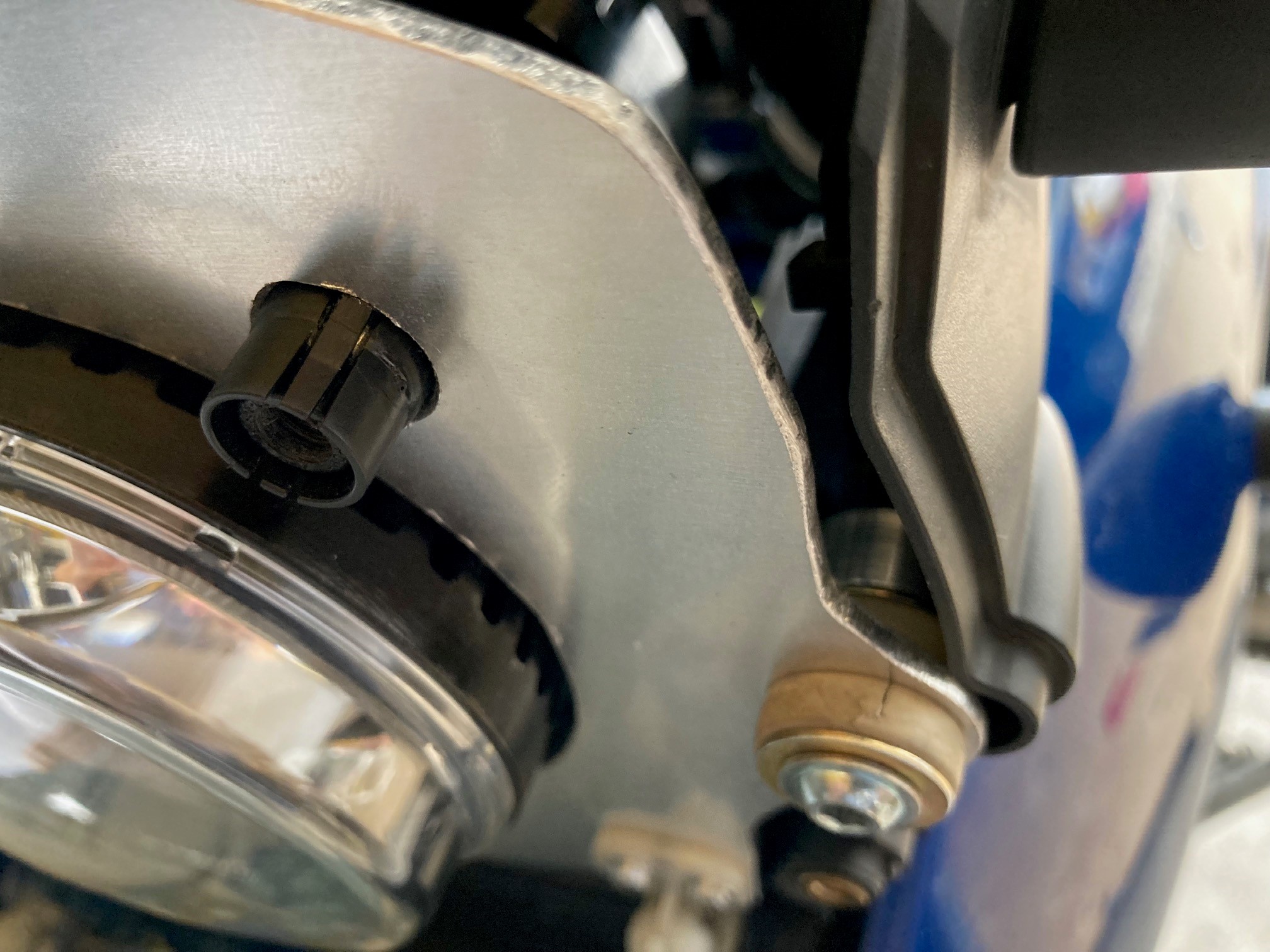

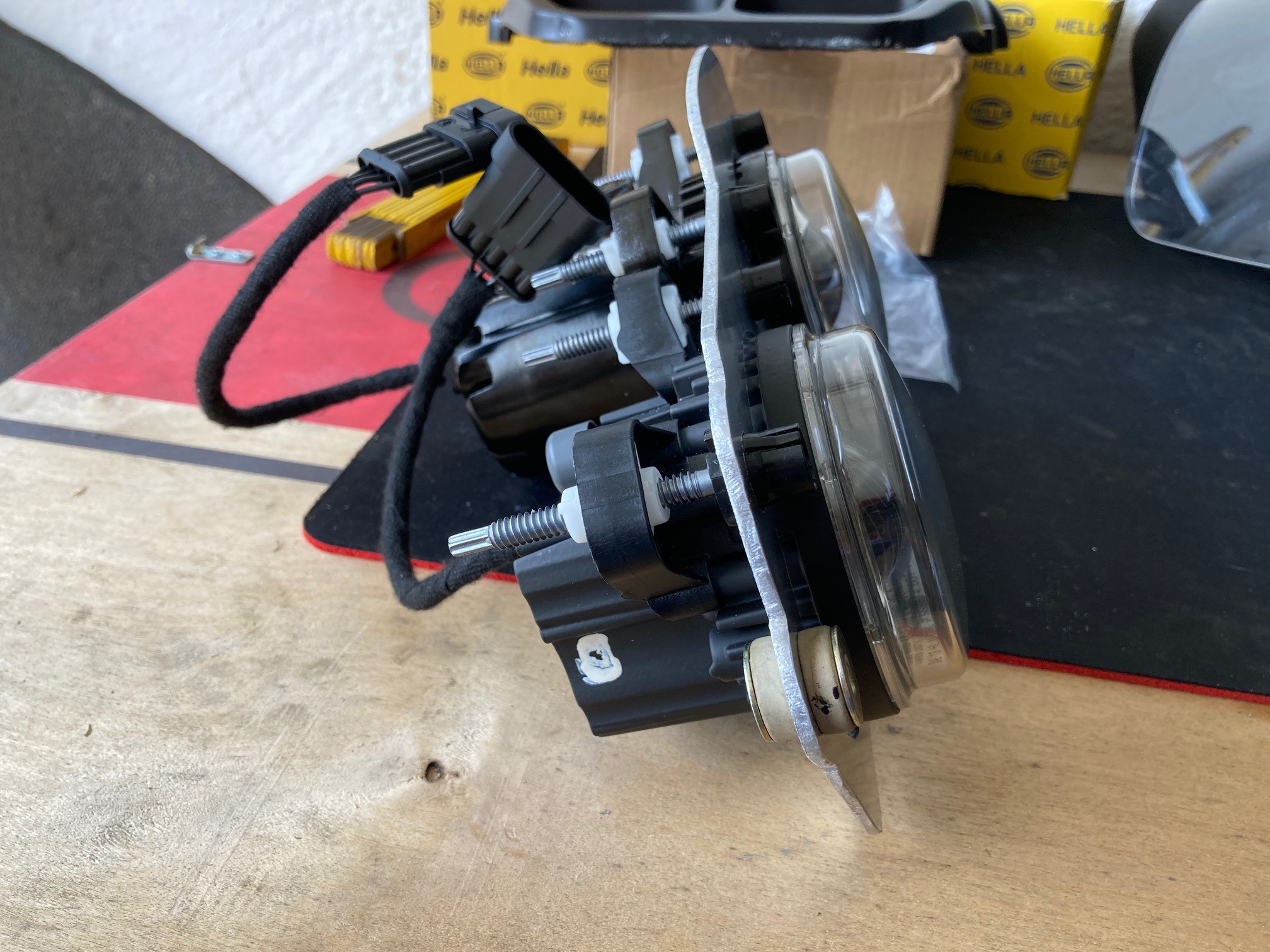

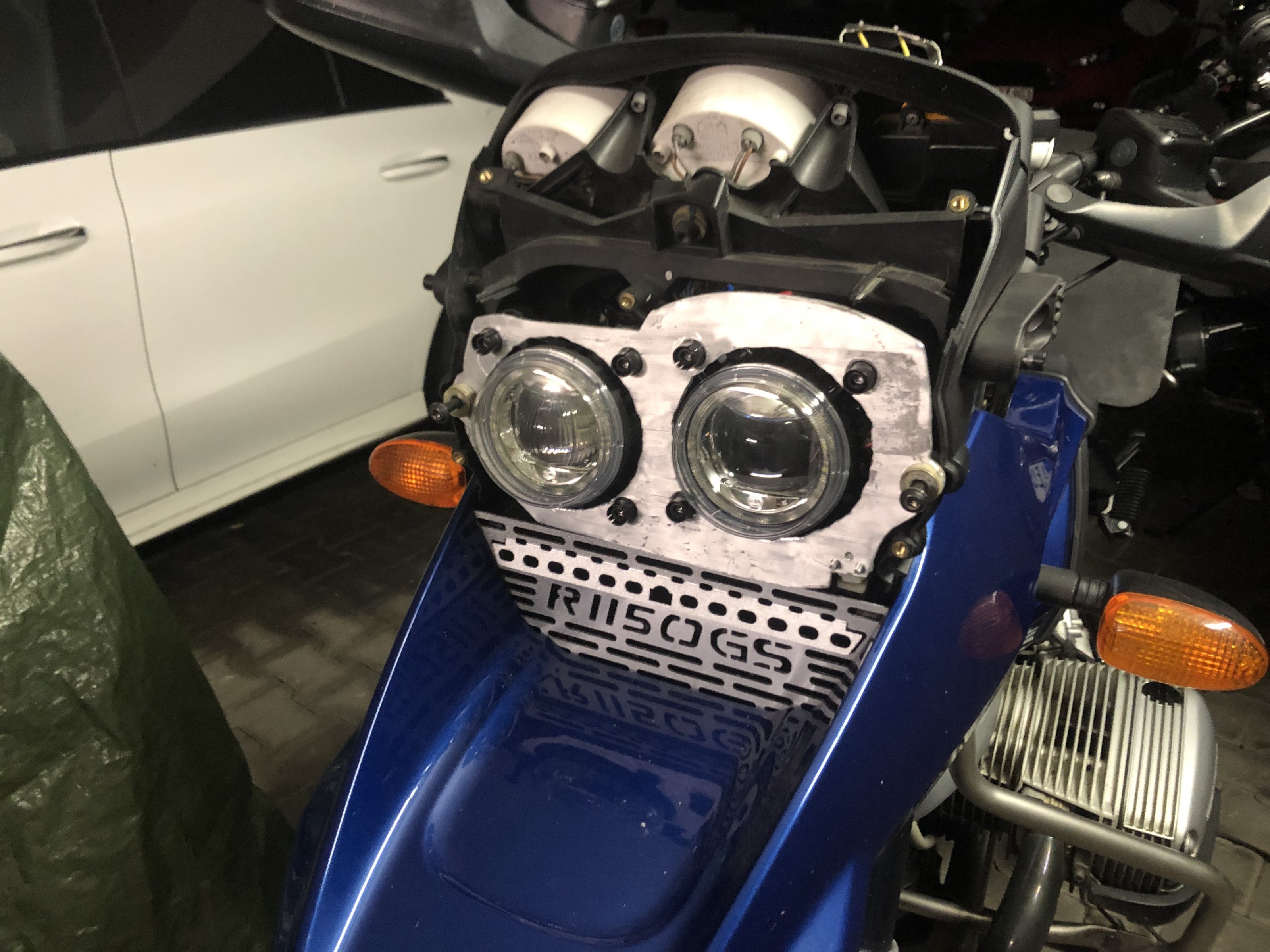

Wie auf den Bildern zu erkennen, habe ich die Grundplatte aus Alu etwas gegenüber der originalen Platte aus Kunststoff vergrößert, mein erster Versuch war mir am Fernlicht-Modul unten rechts (in Fahrtrichtung) doch etwas zu dünn. Die größere passt aber sehr gut in den Vorbau. Des Weiteren habe ich zwei Distanzscheiben aus Alu (10mm Stark) zwischen der Grundplatte und der Aufnahme am Vorbau eingebaut. dadurch kommt das ganze Konstrukt etwas mehr nach vorne und von den Abmessungen genauso weit wie das original. Da der Kunststoffträger unterschiedliche Stärken hat.

Solltet Ihr Fragen zum Umbau haben, meldet Euch gerne.

@: Vielen Dank an die vielen Anregungen, Beispiele und Tipps der hier mitwirkenden Kollegen (Eickenbecker, Pitri, bjoernwk, holger338 (hoffentlich hab ich keinen vergessen...)). Ohne diese hätte ich mich nicht an den Umbau gewagt. Auch die etwas unkonventionellen Materialien, wie z. Bsp. Toilettenabdichtungen für die Umrandung der Module, kommen von den Kollegen. Passt und sieht sauber aus. Danke dafür!
Und natürlich einen großen Dank an den Themenstarter Igeko, ohne diesen wäre das nicht angelaufen.

Beste Grüße
Stephan



[Olbi0815]

Hallo,

heute habe auch ich den LED-Umbau abgeschlossen.
Mit einigen Tipps von Stephan (Reutlinger) ging es ganz gut.

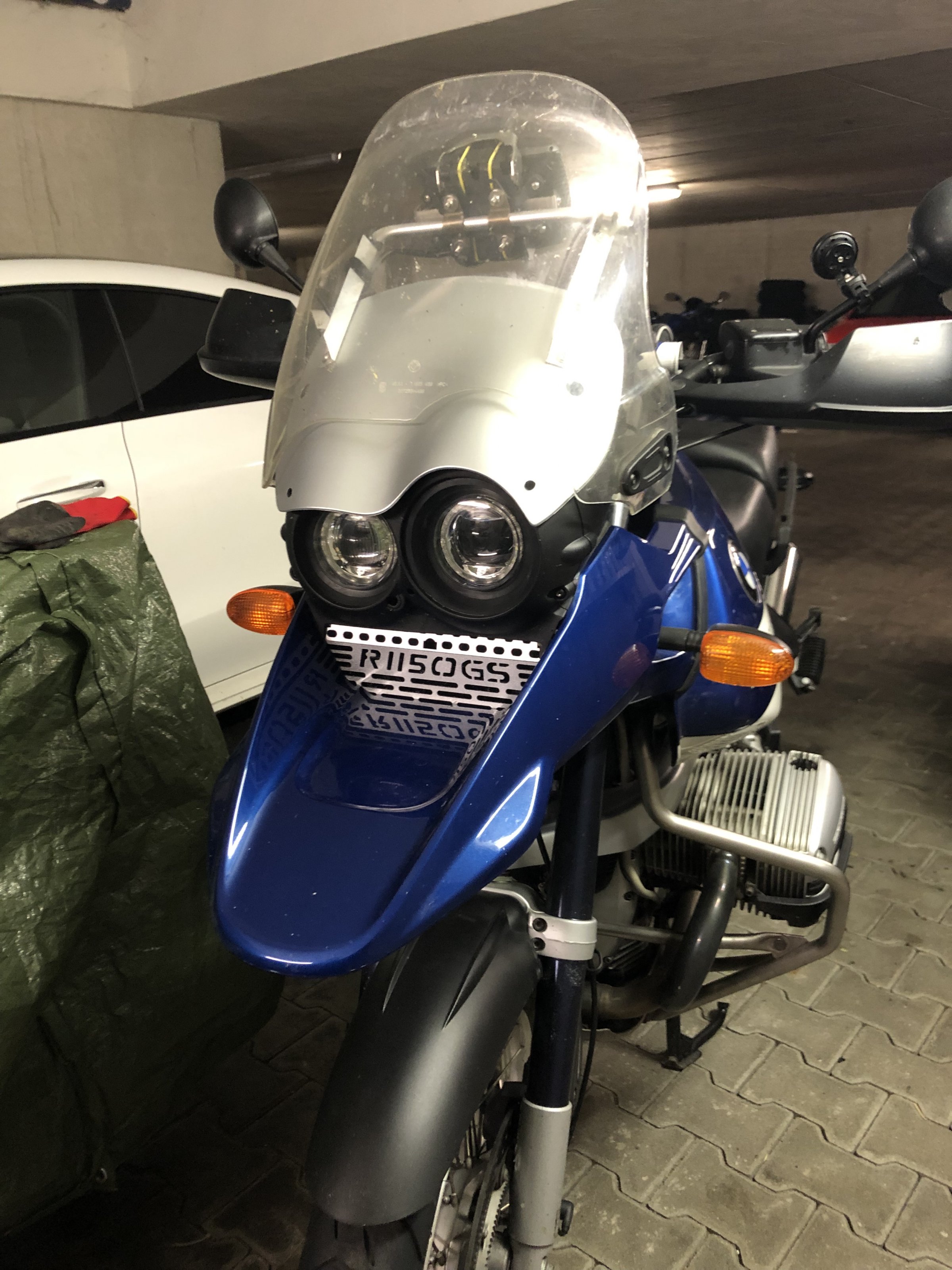

Verbaut habe ich einen Fernscheinwerfer mit Stand- und Tagfahrlicht und einen Abblendscheinwerfer ohne "Extras", so bleibt die originale Optik fast erhalten.

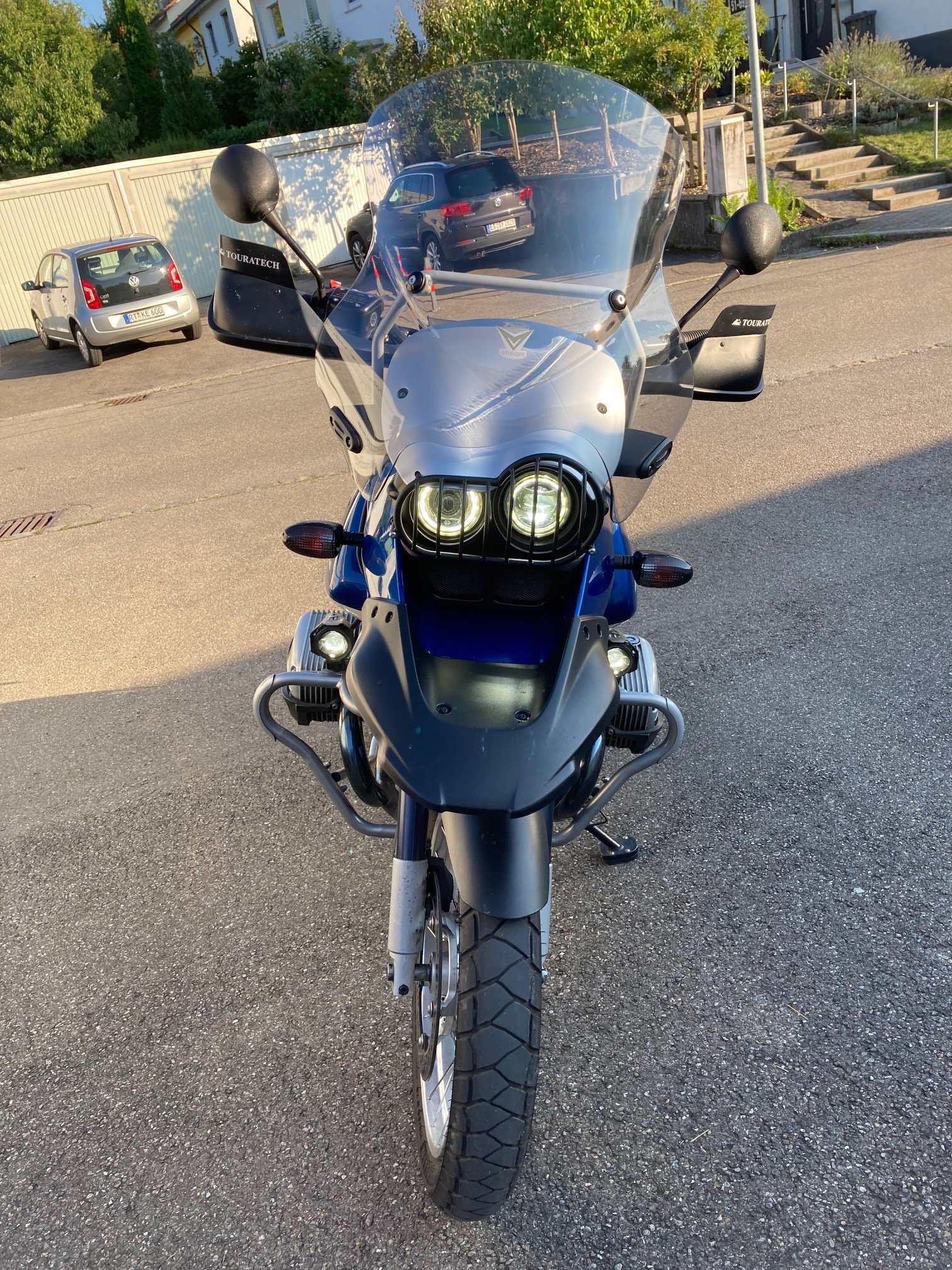

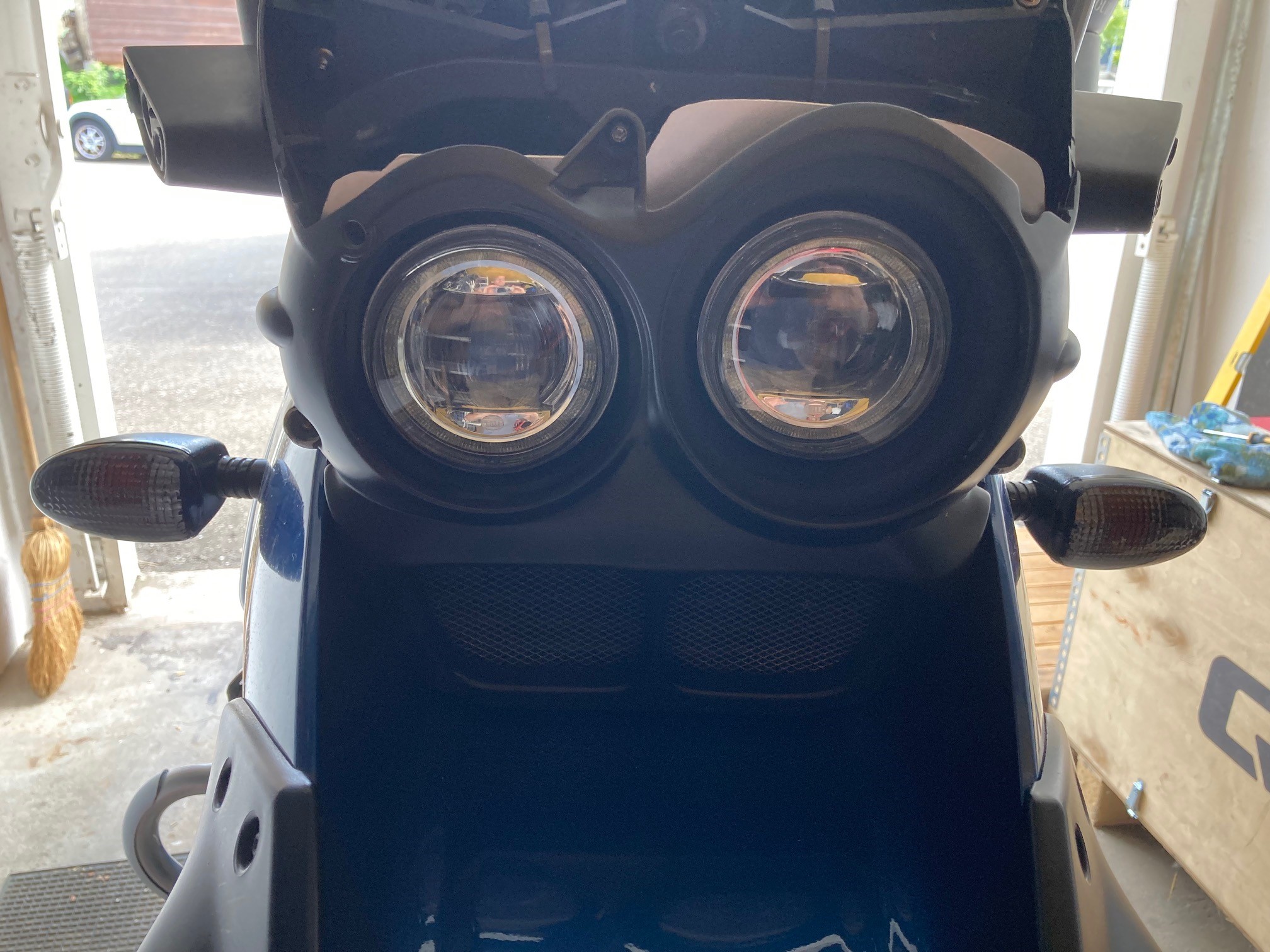

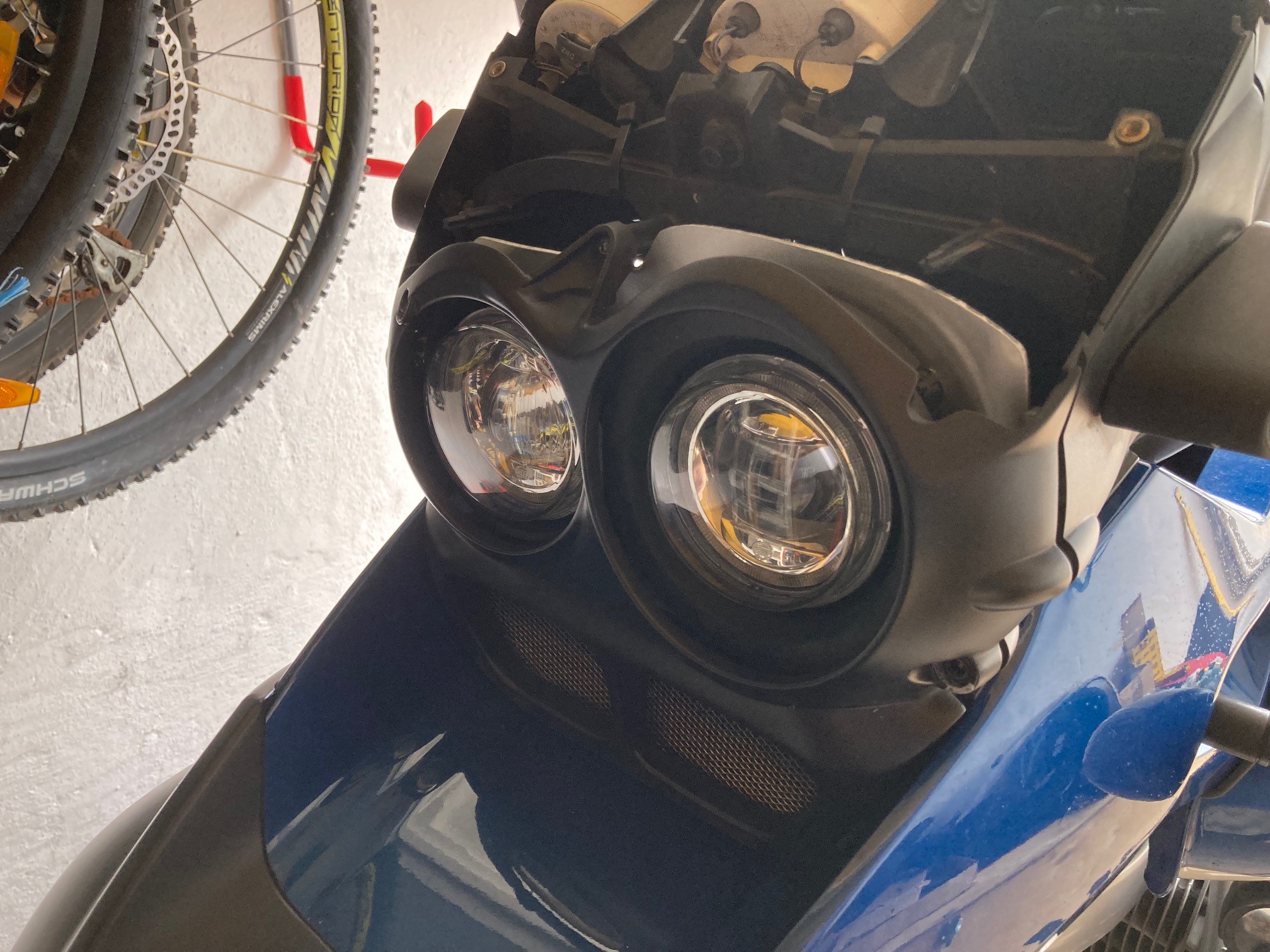

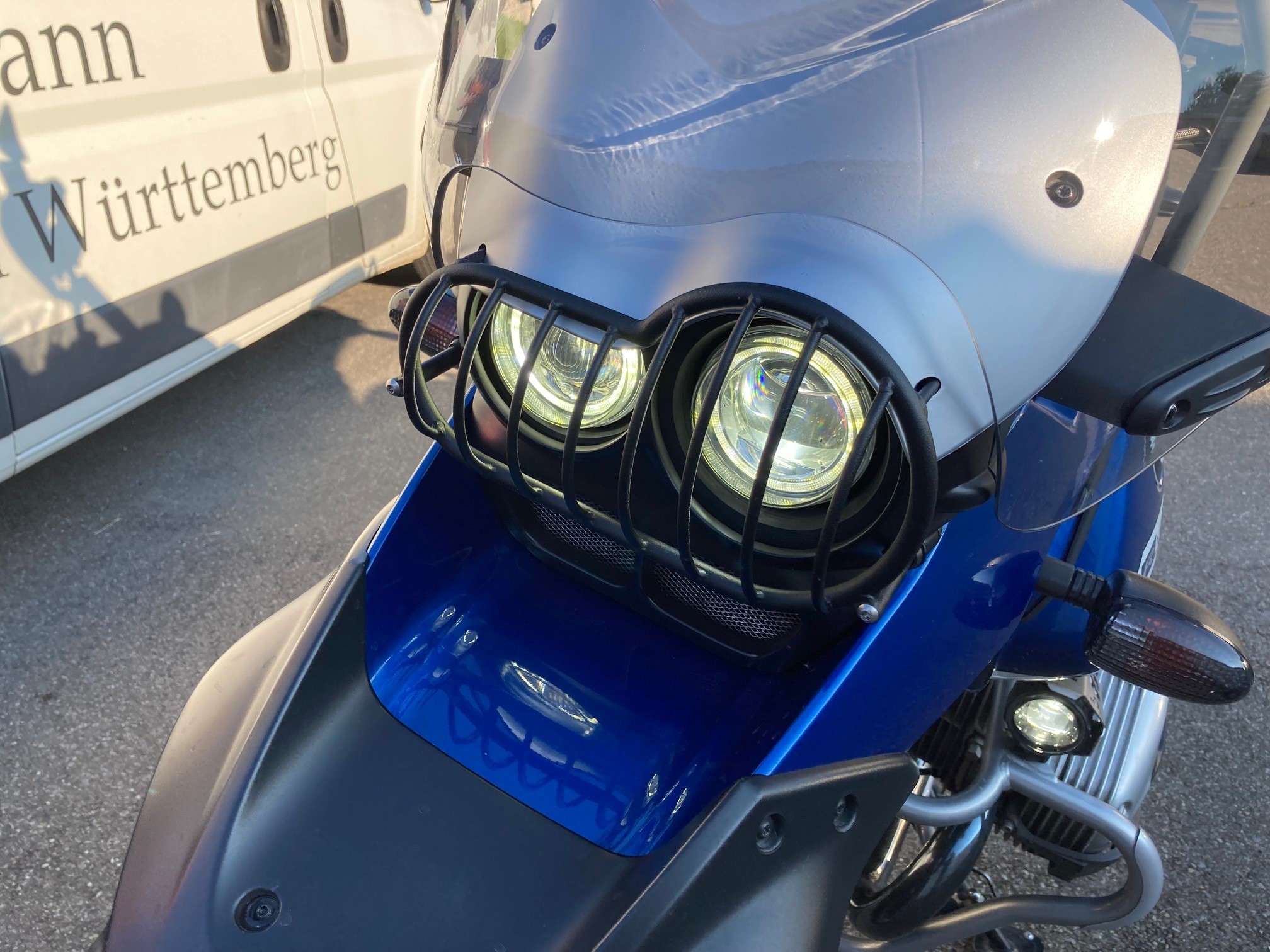

Hier ein paar Fotos.
1. Standlicht, 2. Standlicht und Abblendlicht, 3. Stand-, Abblend- und Fernlicht

Gruß
Christian



[reutlinger]

Hallo Christian
SAUBER. Ist Dir klasse gelungen. Die Module sind symmetrisch und passen gut in die Blenden.
Willkommen im LED-Club

Gutes Neues
Stephan



[Olbi0815]

Hallo Stephan,

Danke für die "Blumen". Ohne deine hilfreichen Tipps wäre es deutlich langwieriger und aufwändiger gewesen.

Dir und auch allen anderen ein gesundes Neues Jahr.
Gruß
Christian



[twogoowtwodie]

Hallo miteinander,

nachdem die Weihnachtstage vorbei sind, hab ich meinen Umbau auch fertig bekommen!
Vielen Dank an den „Reutlinger“, für die Tipps und Vorlagen.
Bei mir 2 x TFL mit Schalter zum überbrücken.

viel Spaß an alle beim nachbauen!
Grüße Wolle



[Martin01]

Hallo Jungs ,
habt Ihr klasse gemacht ,

das wäre auch noch was für meine , hat vielleicht einer von den Profis Lust eine Teileliste zu schreiben,
und ne Schablone von der Grundplatte anzufertigen....?

Bei Interesse würde ich für die Kollegen die nicht so geschickt im Umgang mit Nadel und Faden sind
auch eine Kleinserie der Grundplatte anfertigen

Gruß aus Wuppertal
Martin
