LED Scheinwerfer (Abblendlicht)

[Igeko]

Hallo,

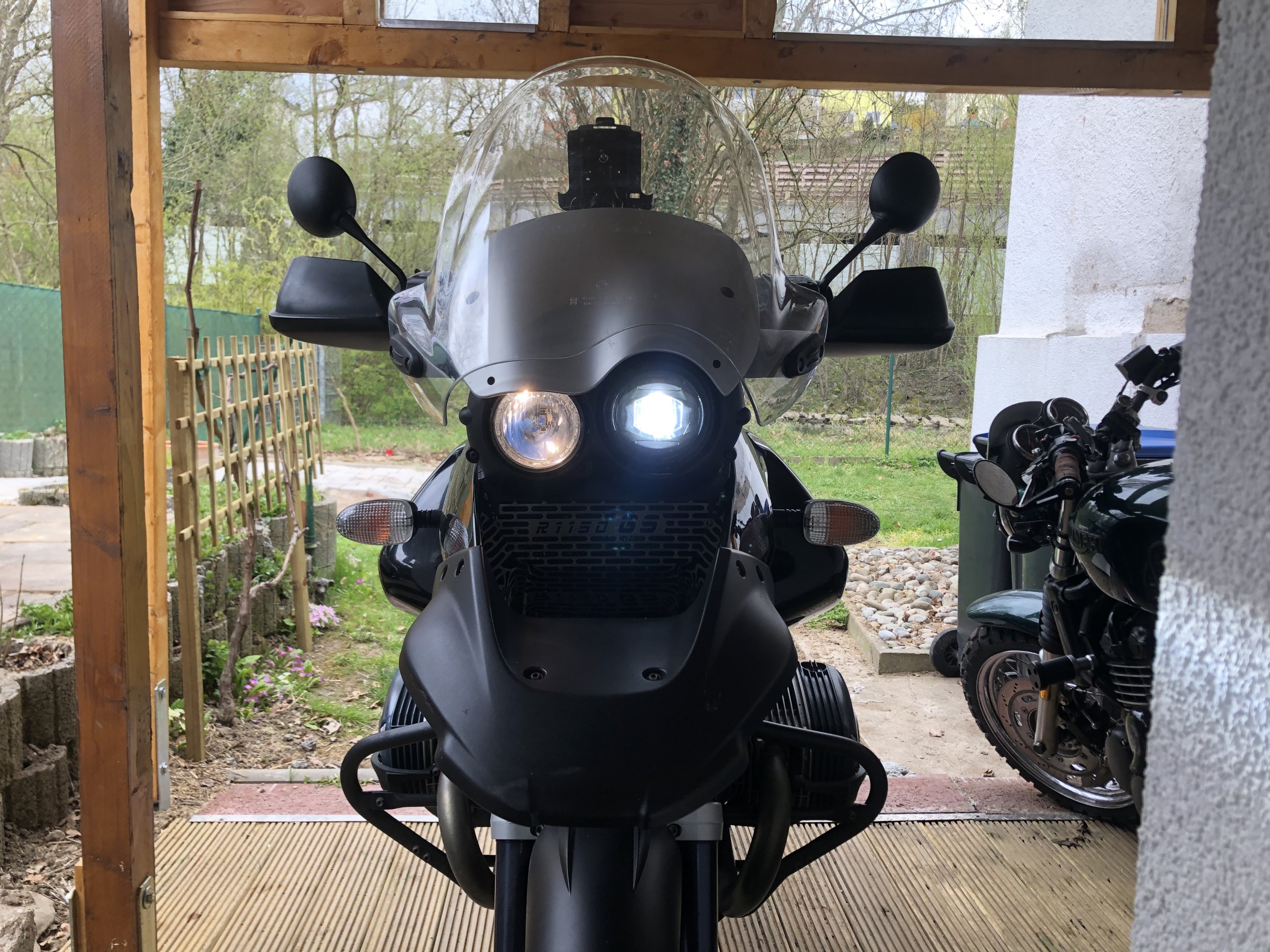

ich hab bei der ADV das Abblendlicht ausgetausch gegen einen 4 Zoll LED-Scheinwerfer. Im Gegensatz zum Originalscheinwerfer benötigt er nur 10W und ist im Durchmesser nur nen knappen Zentimeter kleiner.

Ein Nachttest folgt.



[sunday]

Hi,

erzähl mal mehr. Was für ein Typ, eingetragen bzw. ABE vorhanden, Preis usw. usw.

lg
frank



[Igeko]

Es handelt sich um einen Shin-Yo LED Linsenscheinwerfer. Der Scheinwerfer hat eine E-Zulassung und kostet 89 €.

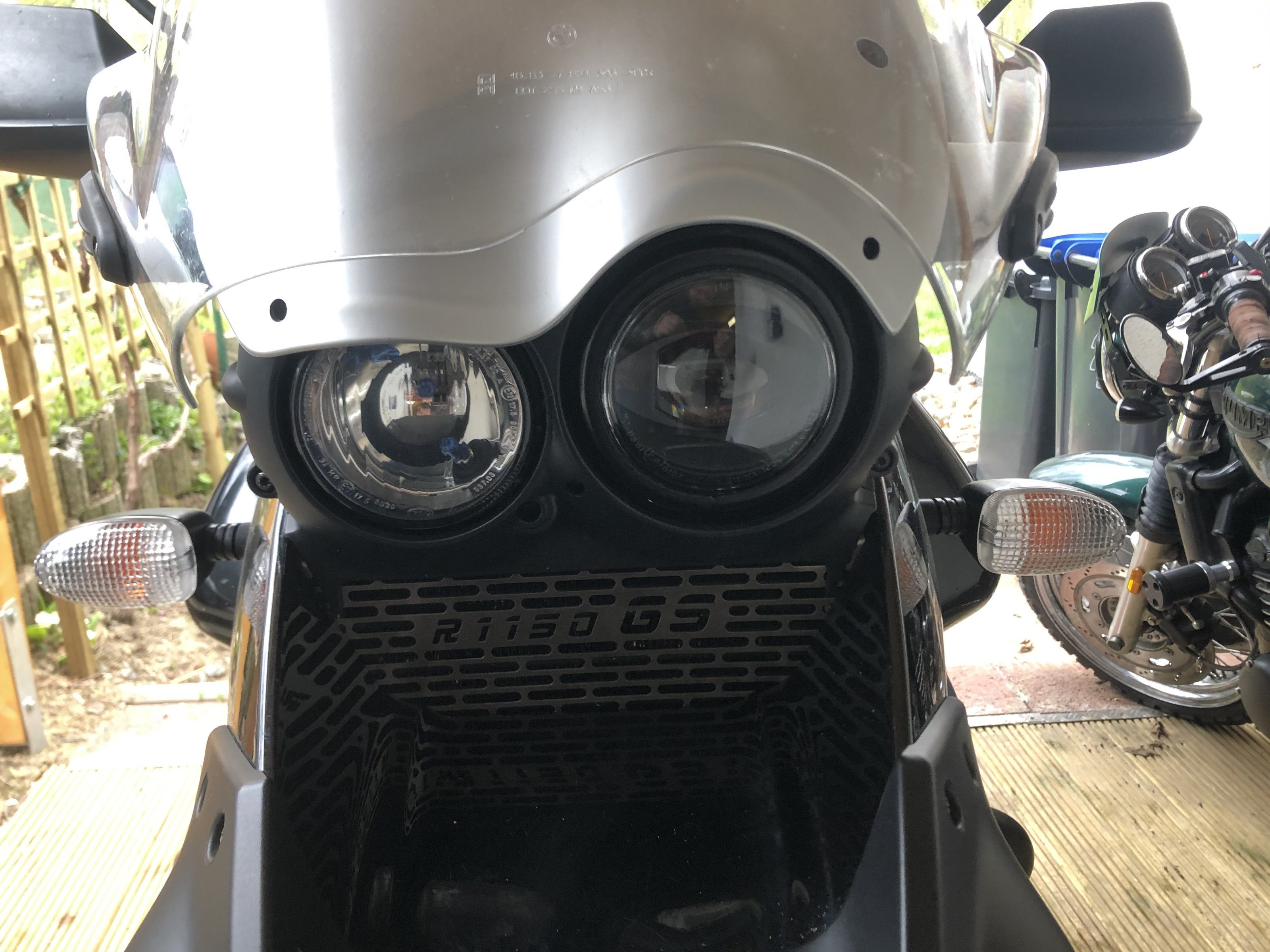

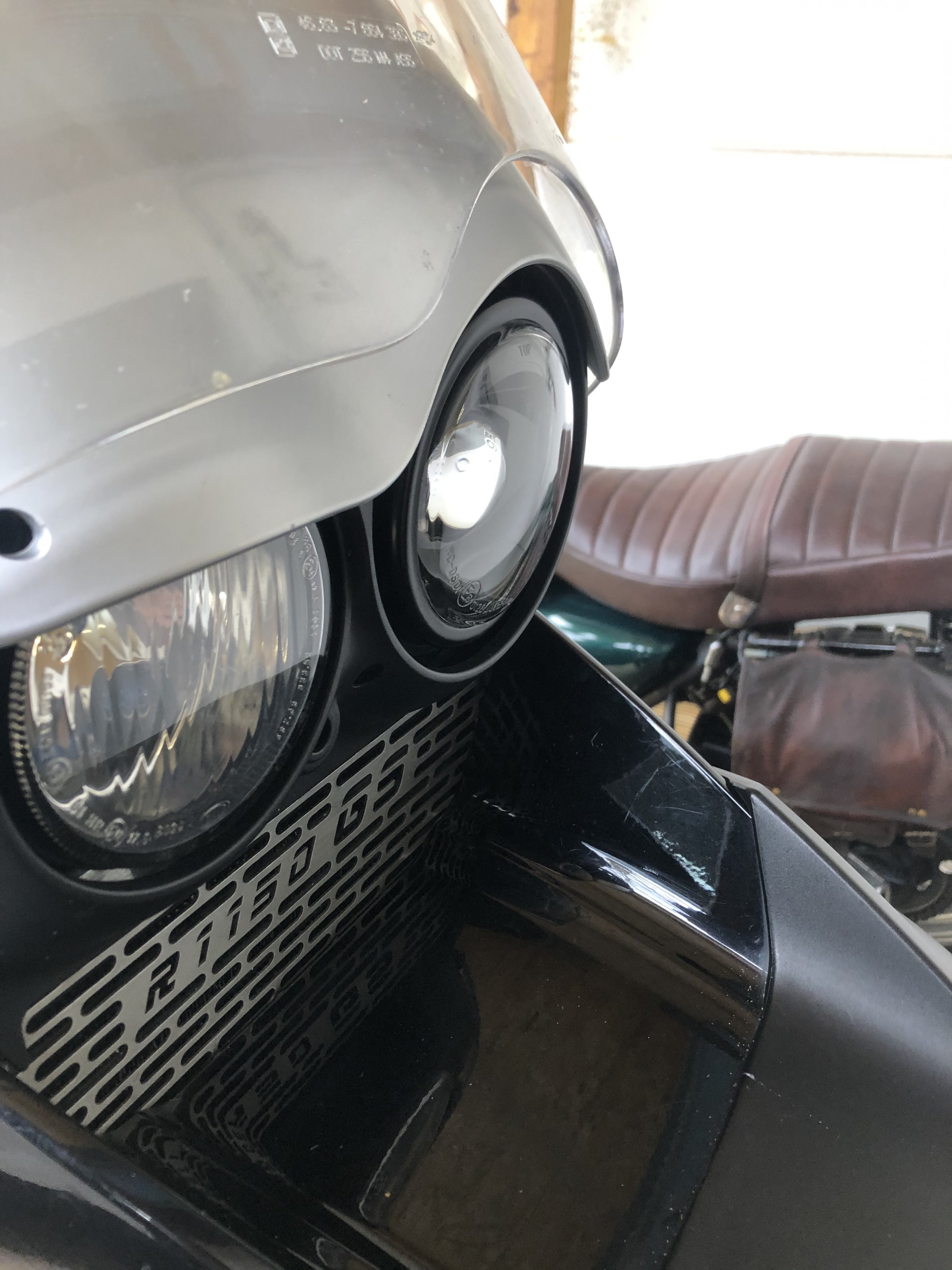

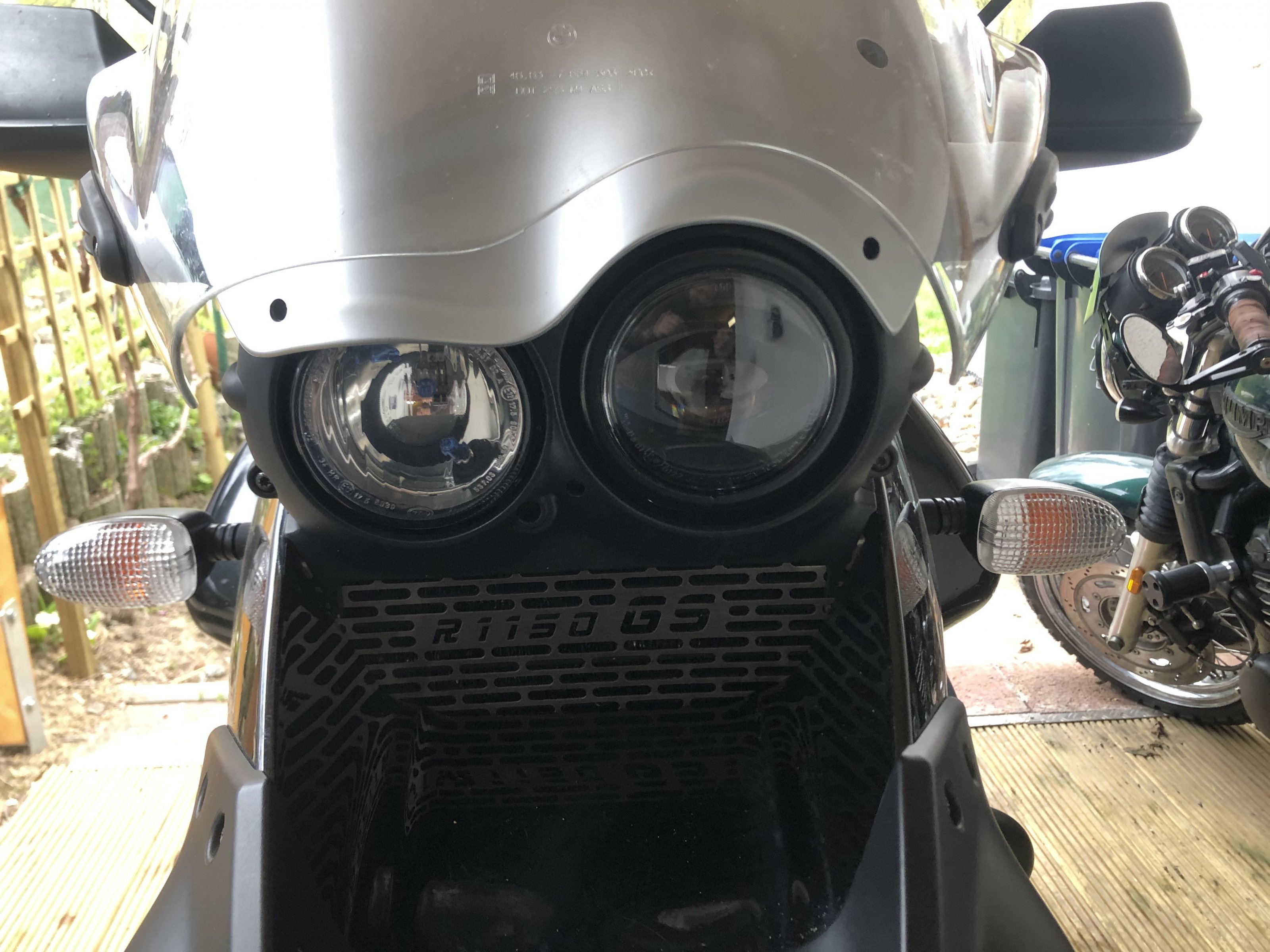

Ich habe das Modell mit dem Gehäuse genommen und dieses in ein 110mm Abwasserrohr eingeklebt. Dieses habe ich auf ca. 10 cm gekürzt und an dein Seiten an vier Stellen, eingeschnitten. Das ganze habe ich noch geschwärzt, das kann man sich aber schenken. Man sieht nachher nur den schwarzen Lampenring.

Das Rohr mit der Lampe passt in die Originalklemmung des Originalscheinwerfers. Somit geht auch die Einstellung über die Schrauben weiterhin ohne Probleme. Schlussendlich muss nur noch der Stecker geändert werden. Zudem habe ich noch eine DN 110mm HT-Doppeldichtung für Gussrohre über die Lampe gezogen bis zur Ringaufnahme. Damit wird der etwas größere Spalt zwischen Lampengehäuse und der Kunststoffblende etwas geschlossen bzw. man sieht die Aufhängung nicht. Das sieht dann ganz sauber aus und zudem kommt so nicht leicht Wasser nach hinten durch.

Gesamtkosten für den nun zwinkernden Karl Dall --> ca. 100 € und zwei Stunden Arbeitszeit. TÜV-frei und völlig legal.

4 Zoll LED Abblendscheinwerfer - SHIN YO

Marley HT-Doppeldichtung DN 110



[sunday]

Und das ist TÜV frei und legal? Ernstgemeinte Frage, weils mich für meine 1150er auch interessiert.



[BigJay]

Nabend Igeko!

Gut gemacht und vllt ja tatsächlich eine Alternative zum eher
müden Originalteil. Welche Prüfnummer / E-Zeichen steht
denn auf dem Scheinwerfer?



[Klausmong]

Hallo

Ich baue auch gerade auf LED um.

Fernscheinwerfer hab ich nach langem Suchen gefunden, der mit 4" legal ist.

E - Zeichen alleine genügt definitiv nicht, es müßen auch noch andere Prüfzeichen vorhanden sein.

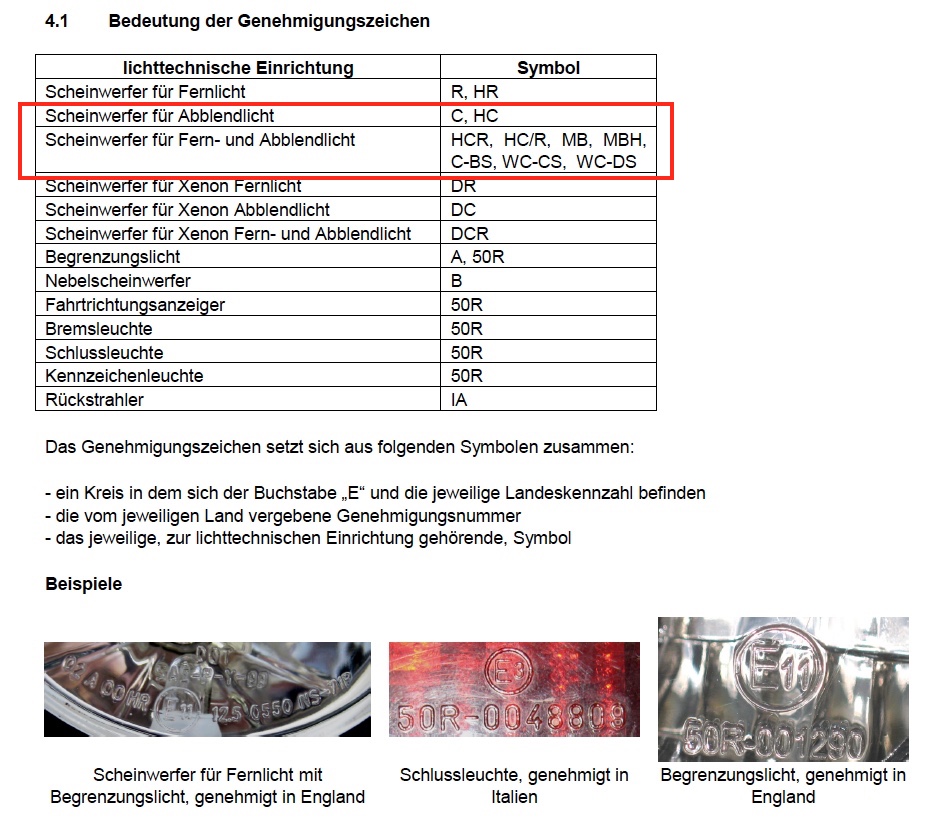

Unten hab ich ein Foto von den Prüfzeichen, die da noch drauf sein müße.

Kannst eventuell nachsehen, ob das bei dem Shin yo vorhanden ist?
Oder ein Foto vom Glas machen wo man das sieht?

Das wäre nett.

Ich hab nämlich für den Abblendscheinferfer erst eine legale Variante in 4,5 " gefunden, und die kostet 230 Euro


Eines der Prüfzeichen in der Roten Umrandung müßte noch drauf sein am Glas.



[Igeko]

Hallo, ich mach ein Bild aber es steht das WC-DS auch auch auf dem Glas.

So ein Bild ist so nahe schwierig aber es steht darauf:

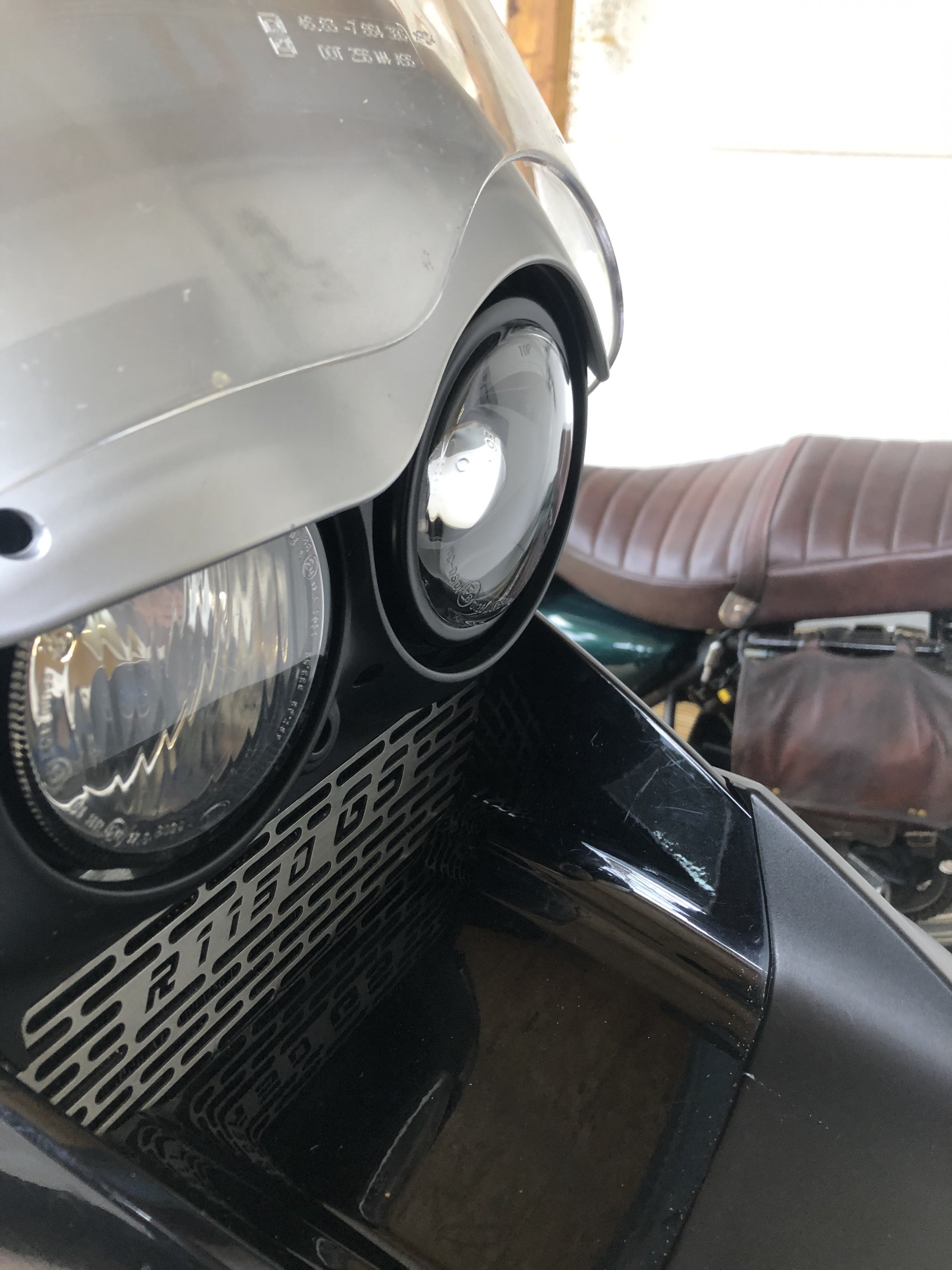

WC-DS 01 (E6) 0122 JUTE AL011 10,3W MD E6 0122

Und oben
TOP

Müsste somit eigentlich alles passen.



[Klausmong]

Ja, das passt.

Super.

Über den bin ich beim Suchen gar nicht gestolpert.

Wie ist das Licht im Vergleich zum normalen Abblendscheinwerfer?

Heller?



[Igeko]

Hallo

Ich baue auch gerade auf LED um.

Fernscheinwerfer hab ich nach langem Suchen gefunden, der mit 4" legal ist.

E - Zeichen alleine genügt definitiv nicht, es müßen auch noch andere Prüfzeichen vorhanden sein.

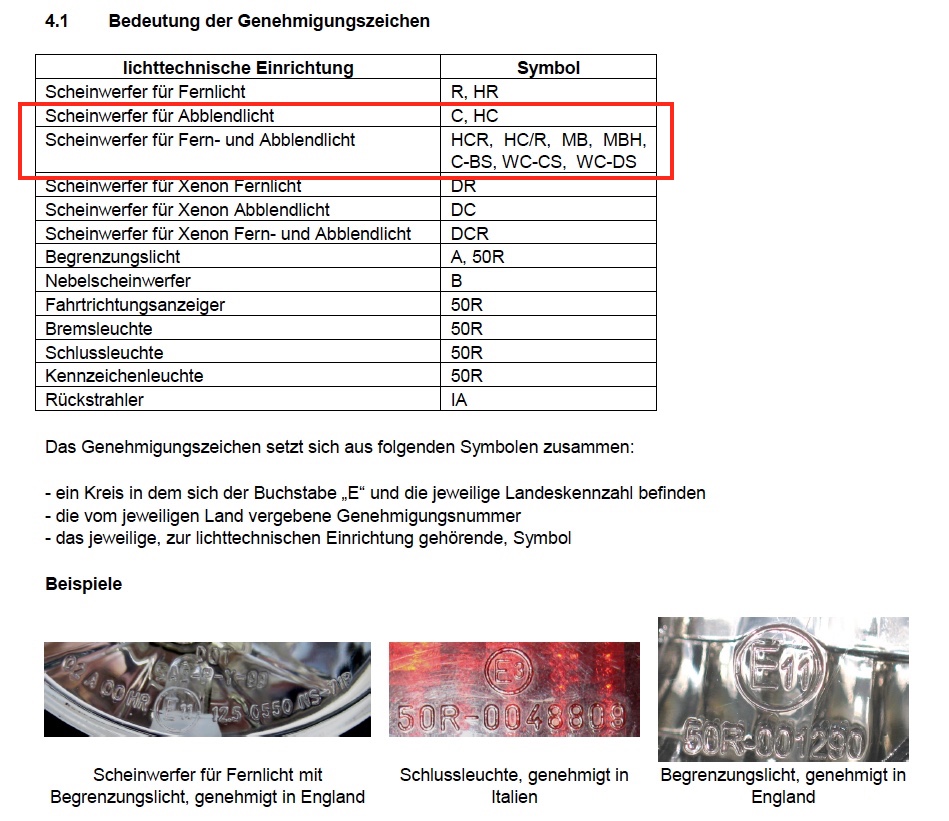

Unten hab ich ein Foto von den Prüfzeichen, die da noch drauf sein müße.

Kannst eventuell nachsehen, ob das bei dem Shin yo vorhanden ist?
Oder ein Foto vom Glas machen wo man das sieht?

Das wäre nett.

Ich hab nämlich für den Abblendscheinferfer erst eine legale Variante in 4,5 " gefunden, und die kostet 230 Euro


Eines der Prüfzeichen in der Roten Umrandung müßte noch drauf sein am Glas.

Anhang anzeigen 336934

Von der Marke meines Abblendlichts gibt es genau die gleiche Optik und Größe auch als Fernlicht, kostet auch 90 €. Allerdings fehlt das Standlicht.



[Igeko]

Ja, das passt.

Super.

Über den bin ich beim Suchen gar nicht gestolpert.

Wie ist das Licht im Vergleich zum normalen Abblendscheinwerfer?

Heller?

Kann ich noch nicht sagen, es muss erstmal dunkel werden. In der Garage sieht es heller aus, aber ob die Lichtverteilung besser ist, kann ich auf die Distanzen nicht sagen. Ich versuche es, wenn es dunkel ist und mache auch ein Bild.



[Igeko]

Und das ist TÜV frei und legal? Ernstgemeinte Frage, weils mich für meine 1150er auch interessiert.

Ja, der eigentliche Scheinwerfer wurde nicht geändert durch das Einkleben in die Hülle und die originale Aufhängung und Blende der GS ist nicht Bestandteil des Scheinwerfers. Somit wurde nicht der eigentliche Scheinwerfer verändert sondern der ganze Scheinwerfer gegen einen anderen, zugelassenen ausgewechselt. Somit gibt es beim TÜV keine Probleme, bei anderen Motorrädern mit 7 Zoll Aufnahme ist es eine Sache von Sekunden und an der GS ein wenig Bastelei.



[Klausmong]

Von der Marke meines Abblendlichts gibt es genau die gleiche Optik und Größe auch als Fernlicht, kostet auch 90 €. Allerdings fehlt das Standlicht.

Genau das hab ich als Fernlicht gerade gebaut.
Eben ohne Standlicht.
Aber das kann man sich extra in die Mitte bauen wenn man wirklich will, das wäre nicht das Problem.

Ich habe aber eine Lösung mit 4,5" gefunden, die Abblendlicht, Standlicht und sogar Fernlicht hat ( da könnte man auf Reisen mit einem Schalter das 2. Fernlicht dazugeben, wenn man mal in der Nacht fährt )
Das hatte ich gerade als Variante für das Abblendlicht ins Auge gefasst.

HIGHSIDER LED Hauptscheinwerfereinsatz TYP 9, rund, 4 3/4 Zoll, mit Standlichtri | eBay



[Igeko]

Genau das hab ich als Fernlicht gerade gebaut.
Eben ohne Standlicht.
Aber das kann man sich extra in die Mitte bauen wenn man wirklich will, das wäre nicht das Problem.

Ich habe aber eine Lösung mit 4,5" gefunden, die Abblendlicht, Standlicht und sogar Fernlicht hat ( da könnte man auf Reisen mit einem Schalter das 2. Fernlicht dazugeben, wenn man mal in der Nacht fährt )
Das hatte ich gerade als Variante für das Abblendlicht ins Auge gefasst.

HIGHSIDER LED Hauptscheinwerfereinsatz TYP 9, rund, 4 3/4 Zoll, mit Standlichtri | eBay

Puh, das sind 4,75 Zoll und somit im Durchmesser ca. 12,1 cm, der Originale hat knappe 11. Da musst du die Blende dann vergrößern und dir was mit der Aufhängung überlegen. Ansonsten macht der auch was her. 4 3/4 Zoll gibt es, soviel ich weiß, für Harley Davidson ein paar.



[Klausmong]

120mm gehen sich aus.
Hab das schon ausgemessen
Der originale hat auch 120mm Aussen.

Vom Lochmaß her kein Problem.
Und wenn man den in einer Rohrhalterung mit dem Originalen Klemmring montiert, passt das auch genau auf die Einstellmechanismen.



[Igeko]

120mm gehen sich aus.
Hab das schon ausgemessen
Der originale hat auch 120mm Aussen.

Vom Lochmaß her kein Problem.
Und wenn man den in einer Rohrhalterung mit dem Originalen Klemmring montiert, passt das auch genau auf die Einstellmechanismen.

Ah ok, ich habe glaube nur das Glas gemessen, aber das hat noch ne Falz. Die habe ich vergessen.



[Igeko]

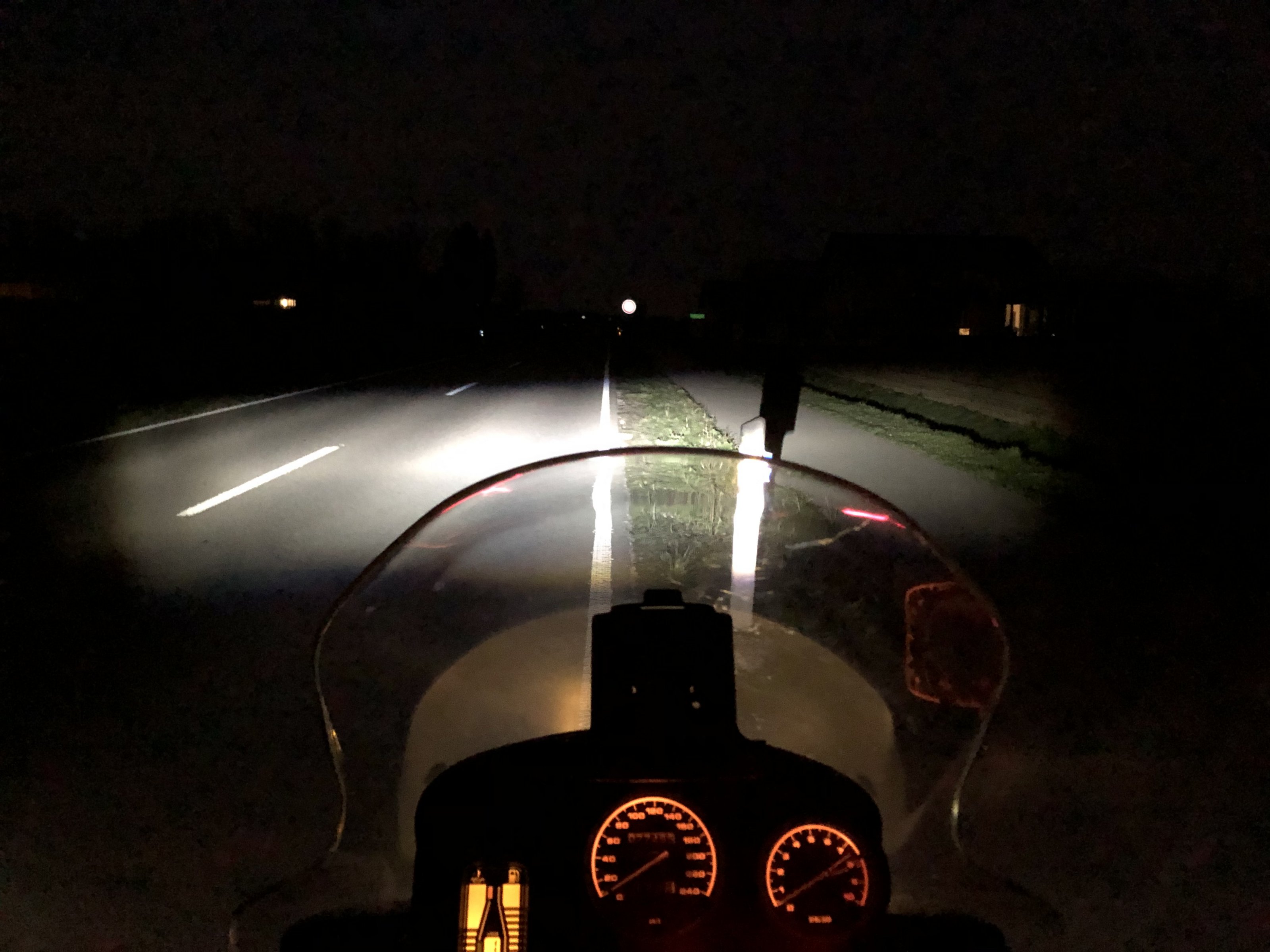

Also nach kurzem Test kann man sagen, dass das Lichtbild sehr breit ist. Gefühlt ist es heller, aber die Lichtfarbe macht da auch viel im Eindruck. Der Nahbereich direkt 1,5m vor dem Vorderrad ist nicht so gut ausgeleuchtet. Im Alltag egal, für Geländeendurofahrer eventuell unpraktisch, wenn das Gelände direkt vor dem Rad beurteilt werden soll bei höheren Geschwindigkeiten.

Mein persönliches Fazit bisher, es hat sich gelohnt.

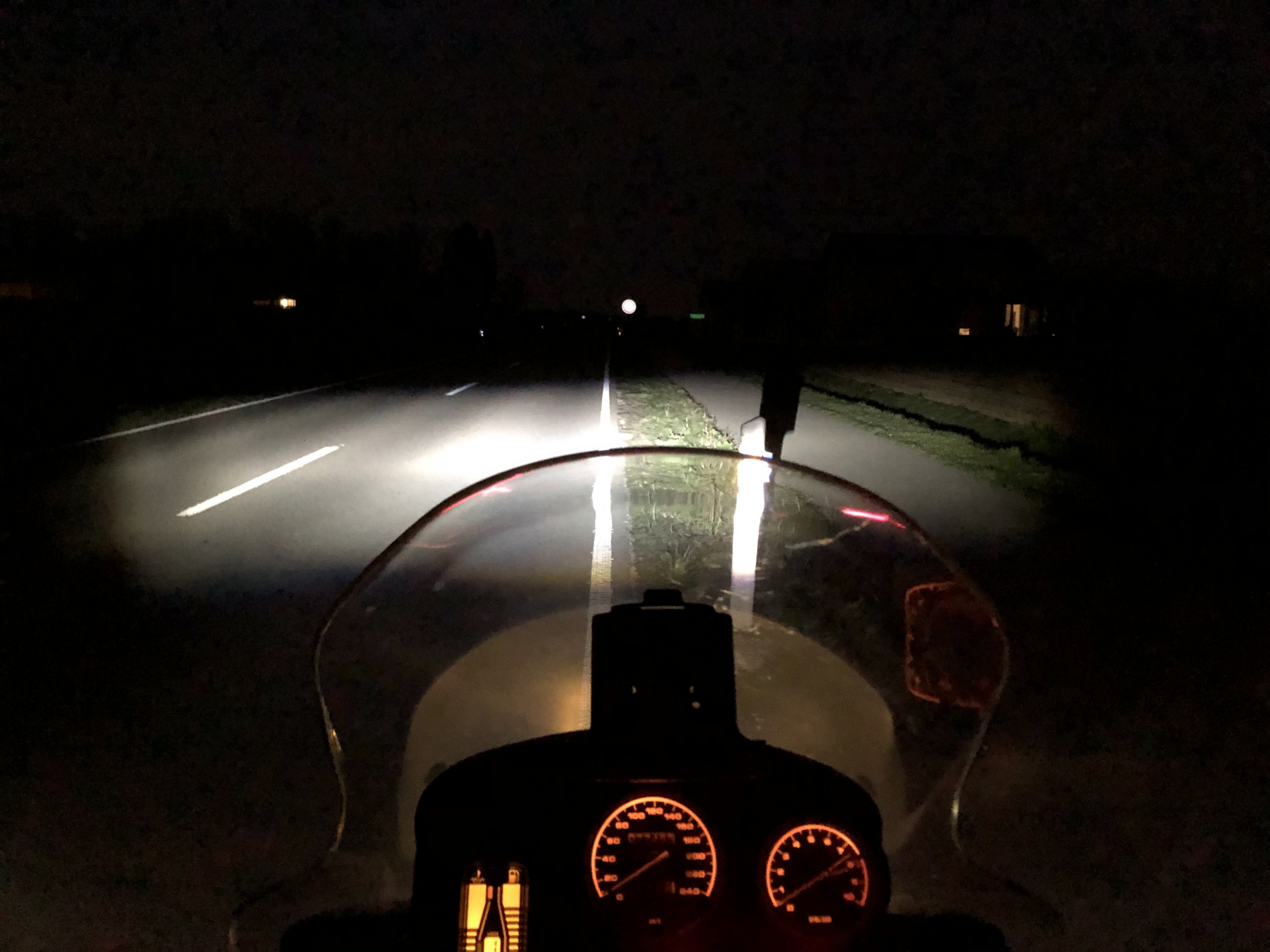

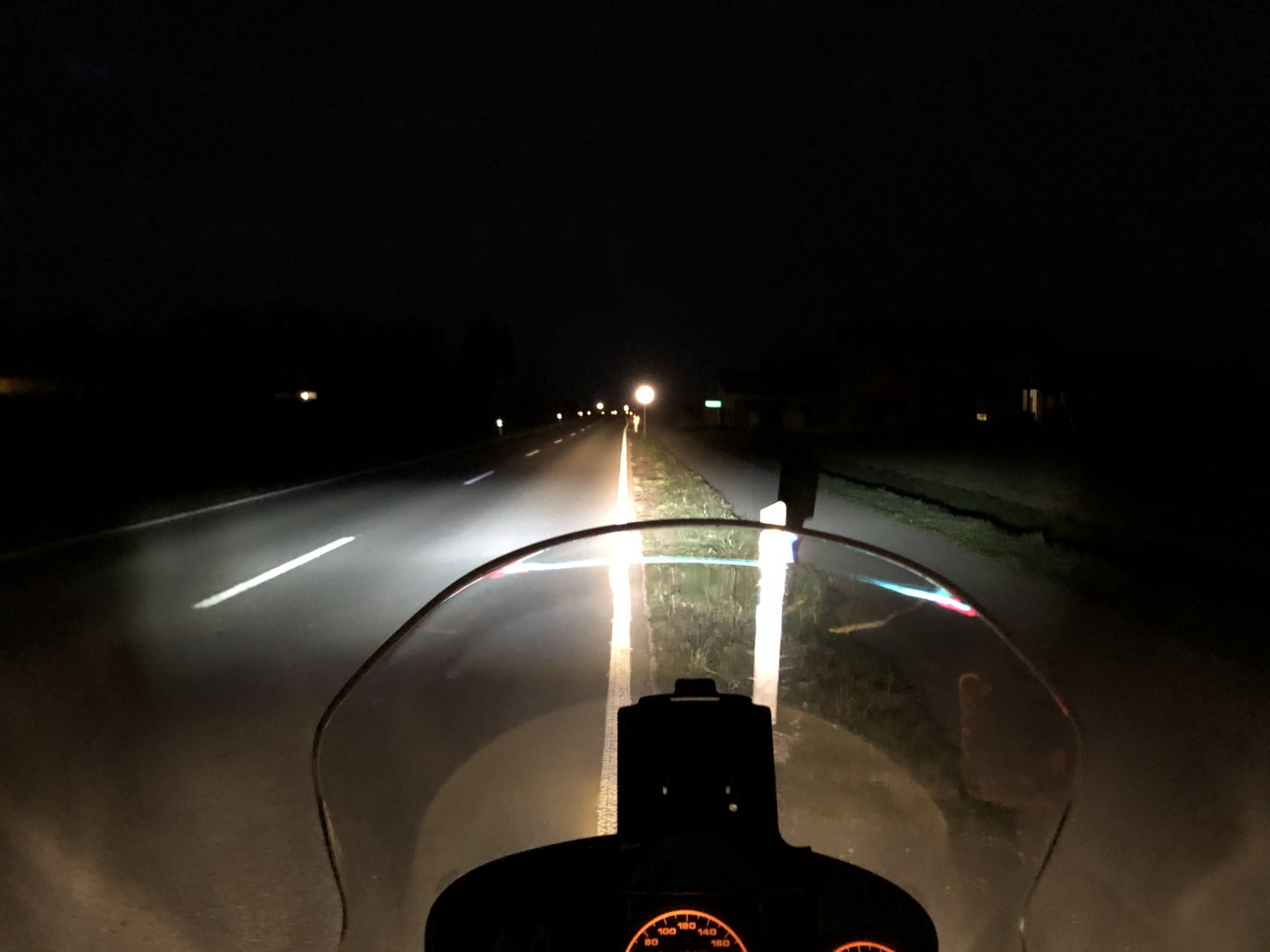

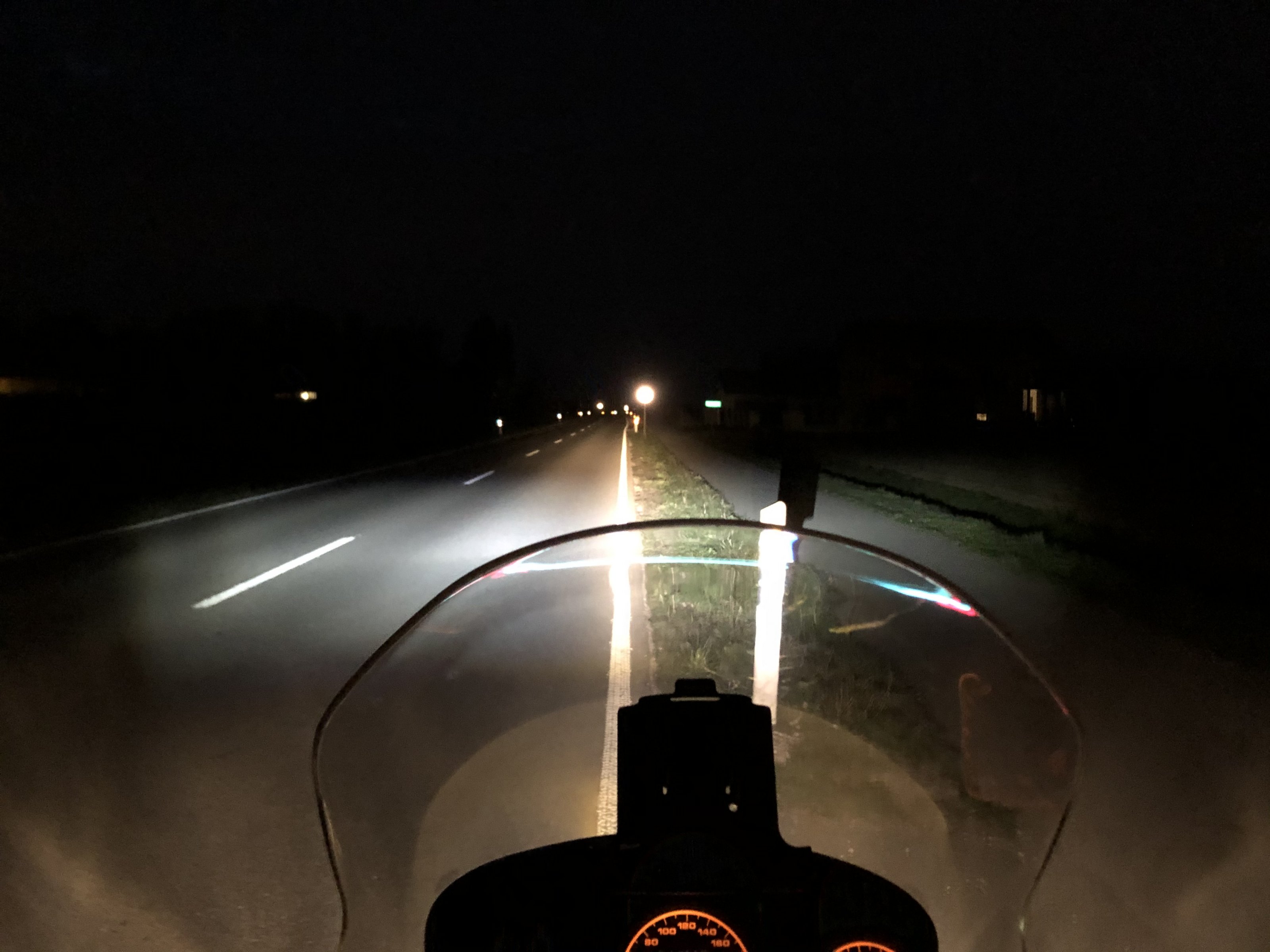

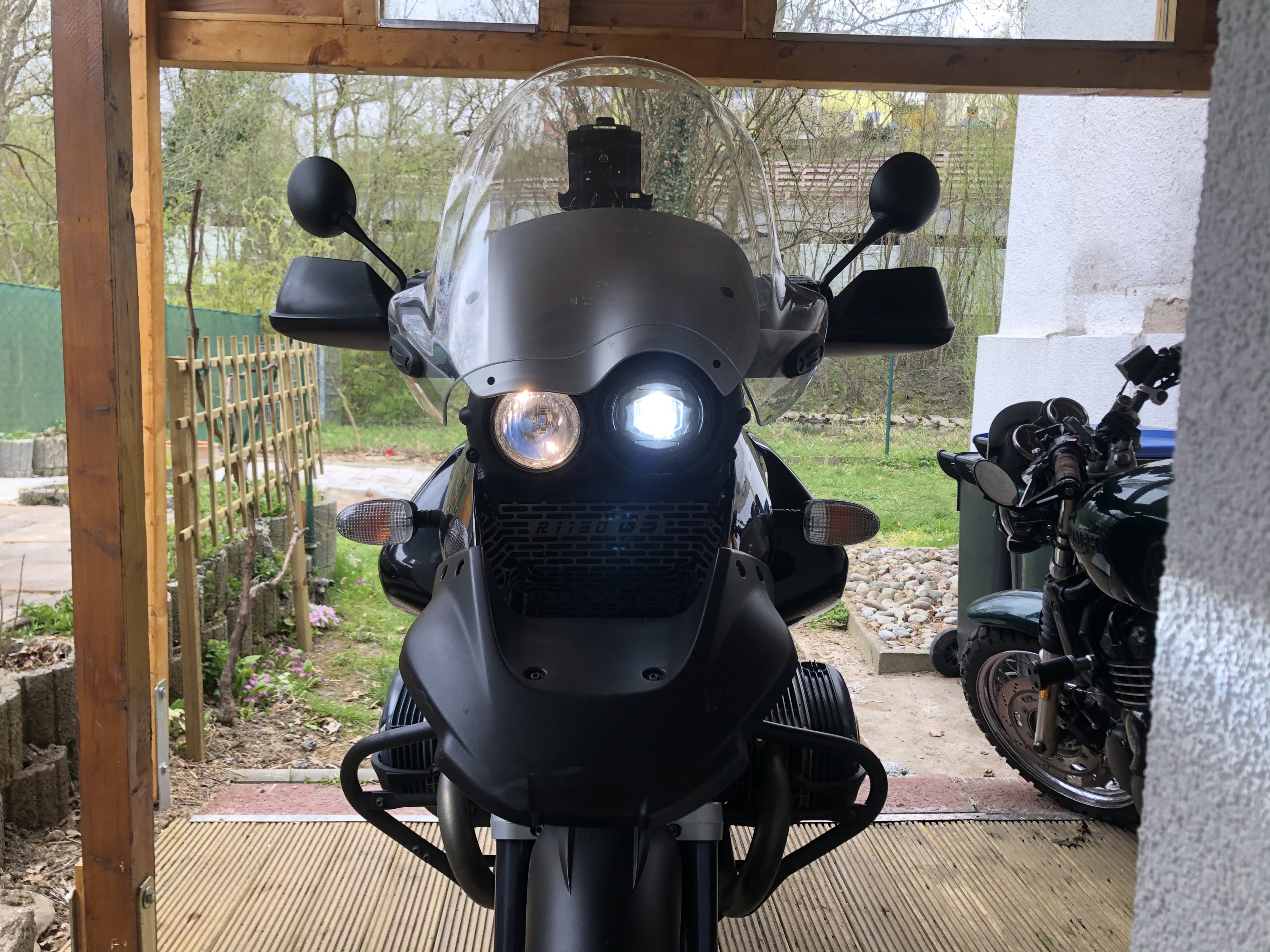

Ein Bild mir Fernlicht (links), eins ohne.



[gerd_]

Hi
Beispiel für komplette "E-Zeichen" unter "Zulassung"
Tagfahrleuchten und Tagfahrlicht

Ich habe aber eine Lösung mit 4,5" gefunden, die Abblendlicht, Standlicht und sogar Fernlicht hat ( da könnte man auf Reisen mit einem Schalter das 2. Fernlicht dazugeben, ... )

Wenn Du keine Ausnahmegenehmigung hast ist diese Schaltungsvariante unzulässig
gerd



[Igeko]

Hi
Beispiel für komplette "E-Zeichen" unter "Zulassung"
Tagfahrleuchten und Tagfahrlicht


Wenn Du keine Ausnahmegenehmigung hast ist diese Schaltungsvariante unzulässig
gerd

Gut zu wissen, das Thema Tagfahrlicht steht noch aus.

Gibt es einen Tip für gute Zusatzscheinwerfer/Nebelscheinwerfe am Sturzbügel mit E-Zulassung. Es gibt insgesamt nicht soviele LED-ZS mit E-Zulassung und die, die ich gefunden habe sind sehr teuer.



[Klausmong]

Hi
Beispiel für komplette "E-Zeichen" unter "Zulassung"
Tagfahrleuchten und Tagfahrlicht


Wenn Du keine Ausnahmegenehmigung hast ist diese Schaltungsvariante unzulässig
gerd

Wie beschrieben würde ich mir einen 2. Schalter wo einbauen, und das nur auf Reisen nutzen.

Mit "Reisen" sind bei Mir dann Länder östlich der EU gemeint, und in Russland oder Usbekistan zB interessiert Niemanden, ob ich 2 x Fernlicht in der Nacht verwende.
Nicht das ich vorhabe in der Nacht zu fahren, aber es kann aus diversen Gründen schon mal passieren, und dann ist ein gutes Licht in den Ländern ein großer Vorteil.

Bei uns würde ich nur die Variante "Abblendlicht mit Standlicht " und den zusätzlichen Fernscheinwerfer verwenden, wie das Original auch ist.
Und ich denke, ob das Standlicht im Abblend oder Fernscheinwerfer ist, sollte egal sein.



[gerd_]

Hi
Ganz einfach: Zusatzfern dürfen weder solo noch als Kombination zu den Fernscheinwerfern schaltbar sein sondern müssen immer gemeinsam mit den FS leuchten.
Allerdings musst Du beim TÜV nicht jeden Schalter erläutern ;-).
