Moin,
ich habe mir LED Zusatzscheinwerfer gekauft ( kein Touratech oder BMW)und habe sie auch angebaut. Da ich die Zusatzscheinwerfer über Zündung und Extraschalter laufen lassen möchte, habe ich mir vom Standlicht Strom geholt. Jetzt ist mir das Schalt-Relai 4 Polig, für die Zusatzscheinwerfer durchgebrannt.
Meine Frage:
Kann mir jemand schreiben, wie ich die Zusatsscheinwerfer richtig anschließe und brauche ich ein LED Tagfahrlicht Relai zwischen Scheinwerfer und Stromkabel ?
Hat jemand einen Schaltplan oder einen erstellen ?

Ich fahre eine 2011er GS1200 Rally Luftgekühlt

Andi1965

Andi1965

Dabei seit
30.04.2011
Beiträge
1.032
Ort
Steinheim a.d.M.
Modell
R1150GS, R1200GS
Moin,
$ Fragen:
Wie hast Du das Relais angeschlossen ?
Wann ist Dir das Relais "durchgebrannt" und an was machst Du das fest, dass es Dir durchgebrannt ist?
Technische Daten Deines Relais ?
Technische Daten Deiner Funzeln (LED Zusatzscheinwerfer) ?
Erst dann kann man die etwas genauer Hilfe geben?

Gruß

Andi

J

Jorker

Themenstarter
Dabei seit
12.04.2019
Beiträge
5
Ort
Jork Altes Land
Modell
GS 1200 Rally
Moin Andi,
das Relais war beim Kabelsatz mit dabei 12VDC / 40A. Die beiden Zusatzscheinwerfer haben insgesamt 40W (LED Motorrad Zusatzscheinwerfer Nebelscheinwerfer mit Schutzgitter und Kabelsatz ,LITTOU Wasserdicht 40W 3000LM 6000K.) bei Amazone für 99€ gekauft.
So jetzt zum Anschluß!!
Vom Relais:
-Anschluß 30 geht zum Standlicht, da habe ich mir den Stom geholt
-Anschluß 87 geht zu den LED Zusatzscheinw.
-Anschluß 85 geht an die Batterie Minus Pol
-Anschluß 86 ist der An/Aus Schalter
Die Zusatzscheinw. funktionieren einwandfrei, wenn ich die Zündung einschalte und dann die Zusatzscheinw. über den Ein/Aus Schalter zuschalte.
Das Relais ist mir durchgeknallt, als ich den Ein/Aus Schalter auf EIN stehen hatte und dann die Zündung eingeschaltet habe.

Gruß Ingo
und Danke für die Mühe


GStreiber1503

GStreiber1503

Dabei seit
25.12.2013
Beiträge
538
Ort
Nürnberg
Modell
R1150GSAdv

Hier mal das Schaltbild deines Relais
Wie wurde der Schalter angeschlossen . Mit Plus oder Minus ?


[emoji400]Gruß Hajo aus Nbg
Gesendet von iPhone mit Tapatalk

-Larsi-

-Larsi-

Dabei seit
10.07.2007
Beiträge
22.885
Ort
Irgendwo im Weserbergland
Modell
R 1150 GS, R 1200 S
Dein Anschluss ist völlig falsch.

-Anschluß 30 geht zum Standlicht, da habe ich mir den Stom geholt

-Anschluß 87 geht zu den LED Zusatzscheinw.

-Anschluß 85 geht an die Batterie Minus Pol

-Anschluß 86 ist der An/Aus Schalter
Bei deiner Schaltung muss das winzige Standlicht beide Lampen VERSORGEN ... anstatt sie nur zu schalten.


So klappt es:
30 ist Batterieplus/B+
87 geht zu den Lampen
85 kommt ans Standlicht
86 an deinen Schalter und der Schalter danach auf Masse/B-

J

Jorker

Themenstarter
Dabei seit
12.04.2019
Beiträge
5
Ort
Jork Altes Land
Modell
GS 1200 Rally

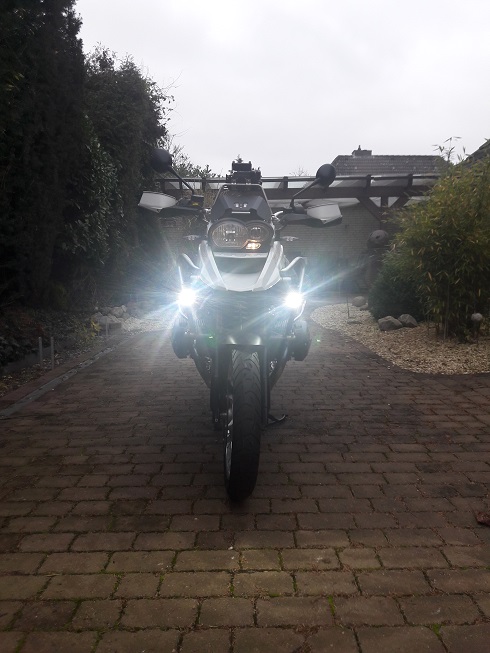

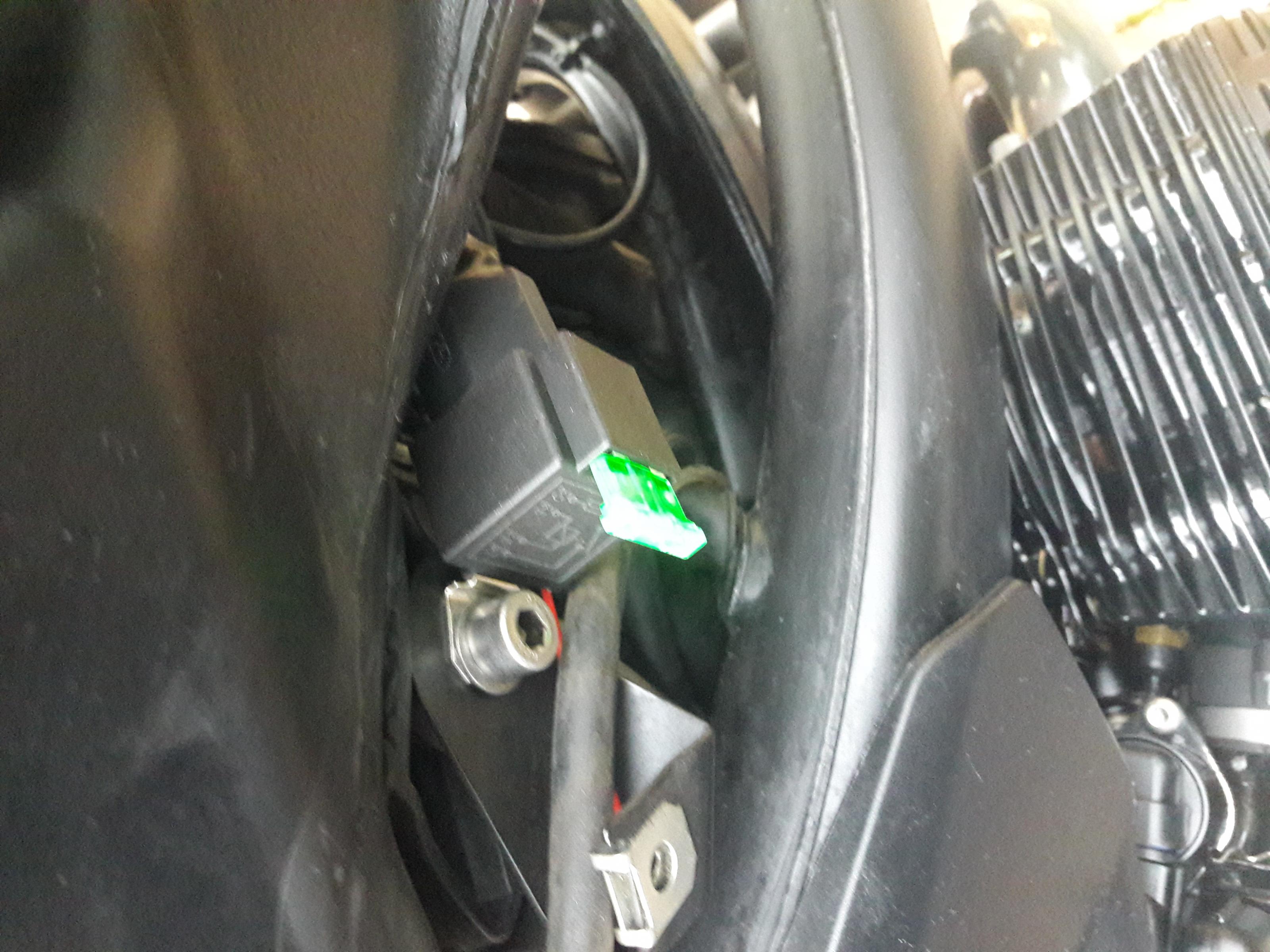

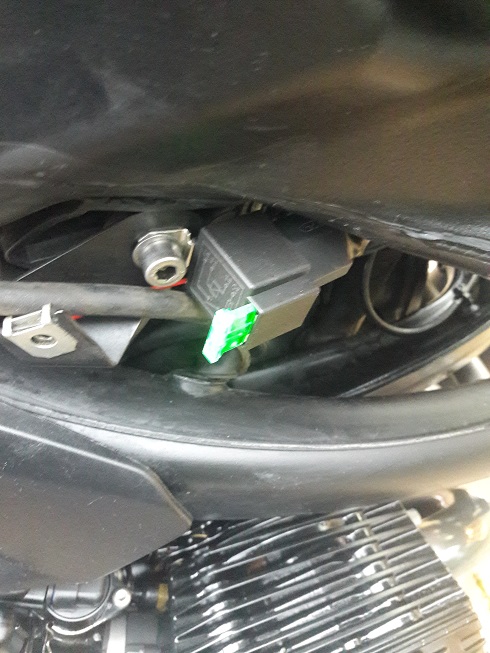

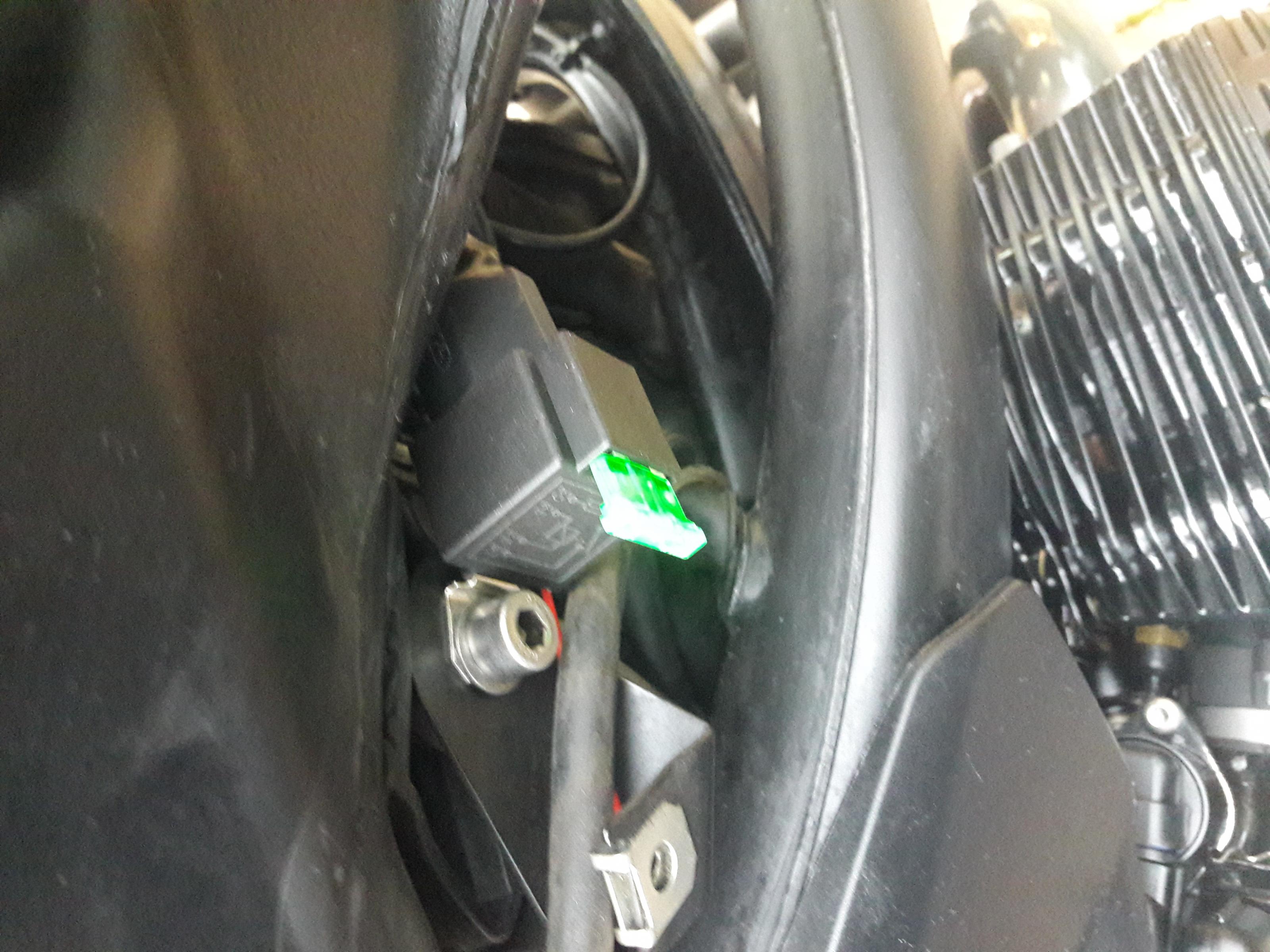

Moinsen, habe die Funzeln jetzt angeschlossen, so wie es Larsi beschrieben hat !!! Und ??? ...es wurde Licht. Dankeschön Larsi und Hajo aus Franken für die schnelle Antwort

Solltet ihr mal ne Tour duch das schöne ALTE LAND machen, treffen wir uns am Lüheanleger und trinken nen Kaffee zusammen.

Gruß aus Jork
Ingo






Anhänge

gerd_

gerd_

Dabei seit
17.04.2004
Beiträge
14.946
Hi
Gaaanz wichtige Frage: Zusatzscheinwerfer ist ein Sammelbegriff. Um über den korrekten Anschluss etwas sagen zu können sollte man zumindest wissen um welche Art Zusatzscheinwerfer es sich handelt.
Entweder sind es Nebel- oder Fernscheinwerfer.
Alles Andere wäre nicht zulässig. Die Funzeln der Harleys haben eine Einzelzulassung.
Ein E-Kennzeichen sagt aus um welcher Art Scheinwerfer es sich handelt und dass das Ding generell eine Zulassung hat.
Es sagt aber nichts darüber aus ob man es noch antackern darf.
Hat ein Fahrzeug z.B. serienmässige Nebelscheinwerfer ("Kurvenlicht" ist dafür ein Indiz!), darf man keine weiteren Nebelleuchten anschrauben weil insgesamt nur 2 erlaubt sind.
Ähnliches gilt für Fernlichter. Hat ein Fahrzeug getrennte Leuchten für Abblend- und Fern- ("Doppelscheinwerfer", Merkmal sind getrennte Gläser) dann sind bereits 2 Fern installiert und keine weiteren zulässig.
Bei den 1150 RT (eine grosse "Glas"scheibe) wären 2 Zusatzfern zulässig, bei der GS (die K-Dall Versionen) nur einer.
Ob der TÜVie das sehen will wenn es angebaut ist oder nicht, ist egal. Wenn es der nächste Poli bemängelt ist es eben nicht zulässig und der TÜVie wird sagen "war so nicht dran" (blöd wenn der Poli an der Ausfahrt des TÜV steht :-) ).

Dass man irgendein Licht(sogar mit E-Nummer) mit einem Relais anschliessen kann und dieses dann gemeinsam mit "irgendwas" leuchtet (je nachdem wo man aufklemmt; lustig sind die Blinker) ist technisch kein Problem. Bleibt nur die Frage ob es so leuchten darf und/oder ob es jemanden stört.

Derzeit eine Grauzone sind Positionslampen ("Standlicht") mit max. 10 W. Da hat der Gesetzgeber nicht an LED gedacht und 10W LED sind "eine Menge Zeug".
gerd

hoechst

hoechst

Dabei seit
26.03.2009
Beiträge
715
Ort
CH Gossau SG
Modell
R1100GS, K1100LT
.. dann fahren also etwa 30.000 Kollegen illegal oder toleriert durch die Gegend, inklusive mir mit ZWEI originalen LED-R12GS-Zusatzscheinwerfern von BMW... Eine kleine Rebellion ?:nerd:

gerd_

gerd_

Dabei seit
17.04.2004
Beiträge
14.946
Hi
Wo Du (scheinbar ) recht hast . . . .
Dabei geht BMW wohl davon aus, dass die SW original angeschlossen werden. Im ETK steht tatsächlich nicht um welche Art Zusatzscheinwerfer es sich handelt. Allerdings nehme ich an, dass sich die Sache von selbst erklärt wenn man die Betriebsanleitung liest (die ich nicht habe).
Zusdem muss auf dem SW stehen um welche Art Zusatz es sich handelt. Bei Nebel-SW müsste neben dem "e (+Zahl)" (in einem Rechteck) ein "B" vorhanden sein. Dazu noch eine, meist 4-st. Genehmigungsnummer.
Siehst Du mal bitte nach?

Doch noch eine BA gefunden
Da steht auf Seite 52
Zitat
Die Zusatzscheinwerfer sind als Nebelscheinwerfer zugelassen und dürfen nur bei schlechten Witterungsverhältnissen eingesetzt werden. Die länderspezifische Straßenverkehrsordnung isteinzuhalten.
Zitatende

gerd

Zuletzt bearbeitet:
_Mac_

_Mac_

Dabei seit
20.01.2017
Beiträge
118
Ort
Trier
Modell
R 1200 GS (K50)
Hallo.
Habe mir auch vor LED Zusatzscheinwerfer zu holen.
Aus folgenden Grund: will auf Touren besser gesehen zu werden!
Was haltet ihr von diesen:
https://www.ebay.de/itm/LED-Zusatzscheinwerfer-fur-R-1200GS-1150-GS-F-800-650-schwarz-oder-indiv-Einbau/252839981148

Werde sie dann, so habe ich gedacht, über einen An/Aus Schalter, direkt per Sicherung an die Batterie klemmen?
Da sie eine E-Zulassung haben, spricht nix dagegen. Dein Vorhaben, die Lampen direkt über einen Schalter von der Batterie zu versorgen, hat aber einen großen Nachteil. Jeder kann die Lampen dann auch bei nicht eingeschalteter Zündung einschalten. Das nuckelt dir dann ganz schnell die Batterie leer. Und du solltest noch bedenken, jede Lampe nimmt bei 12 V, 3,2 Ampere auf. Dein Schalter sollte also mindestens 7 A schalten können, besser 10A. Besser ist es also, ein Relais zu nutzen.

U

ubecker

Dabei seit
31.05.2019
Beiträge
37
39W bei LED Scheinwerfern? Das zweifele ich aber stark an. Entweder sind das keine LED oder ist ein Schreibfehler.
gruß Udo

gerd_

gerd_

Dabei seit
17.04.2004
Beiträge
14.946
Hi
Beim nächsten TÜV hast Du ein Problem.
Lustig klemmen, Hauptsache es leuchtet mag er nicht so gerne.
Vom §17 der StVO sag' ich gar nix.
gerd

P

Papa39

Dabei seit
11.08.2019
Beiträge
172
Ort
in der Mitte von Franken
Modell
R1200Gs Bj 2008
Das haben sie.
Könnt ich sie so klemmen, da sie nur anzuschalten sind wenn die BMW läuft?


Da sie eine E-Zulassung haben, spricht nix dagegen. Dein Vorhaben, die Lampen direkt über einen Schalter von der Batterie zu versorgen, hat aber einen großen Nachteil. Jeder kann die Lampen dann auch bei nicht eingeschalteter Zündung einschalten. Das nuckelt dir dann ganz schnell die Batterie leer. Und du solltest noch bedenken, jede Lampe nimmt bei 12 V, 3,2 Ampere auf. Dein Schalter sollte also mindestens 7 A schalten können, besser 10A. Besser ist es also, ein Relais zu nutzen.

GStreiber1503

GStreiber1503

Dabei seit
25.12.2013
Beiträge
538
Ort
Nürnberg
Modell
R1150GSAdv
Hier sind einige interessante LED Scheinwerfer.
Werd mir einen Fernscheinwerfer zulegen.
Wo ich den montiere weiß ich noch nicht. Der Winter ist lang. Wird mit dem Fernlicht geschaltet


http://www.rennsport-ehm.de/ECE-LED-Scheinwerfer.htm


[emoji400]Gruß Hajo aus Nbg
Gesendet von iPhone mit Tapatalk

P

Papa39

Dabei seit
11.08.2019
Beiträge
172
Ort
in der Mitte von Franken
Modell
R1200Gs Bj 2008
P

Papa39

Dabei seit
11.08.2019
Beiträge
172
Ort
in der Mitte von Franken
Modell
R1200Gs Bj 2008
Habe sie nun gekauft, dass anschließen lasse ich im Frühjahr meinem Schrauber machen, da ich davon nicht viel Ahnung habe. Bevor ich meine GS kurz vor der Össi-Tour zu einer Zwangspause zwinge:p

Hallo.
Habe mir auch vor LED Zusatzscheinwerfer zu holen.
Aus folgenden Grund: will auf Touren besser gesehen zu werden!
Was haltet ihr von diesen:
https://www.ebay.de/itm/LED-Zusatzscheinwerfer-fur-R-1200GS-1150-GS-F-800-650-schwarz-oder-indiv-Einbau/252839981148

Werde sie dann, so habe ich gedacht, über einen An/Aus Schalter, direkt per Sicherung an die Batterie klemmen?

GStreiber1503

GStreiber1503

Dabei seit
25.12.2013
Beiträge
538
Ort
Nürnberg
Modell
R1150GSAdv
Papa39
Sind auch was fürs Motorrad.



[emoji400]Gruß Hajo aus Nbg
Gesendet von iPhone mit Tapatalk
