(Gelöst) Rohre formschlüssig verbinden? Wer hat einen 3D Drucker?

[Brauny]

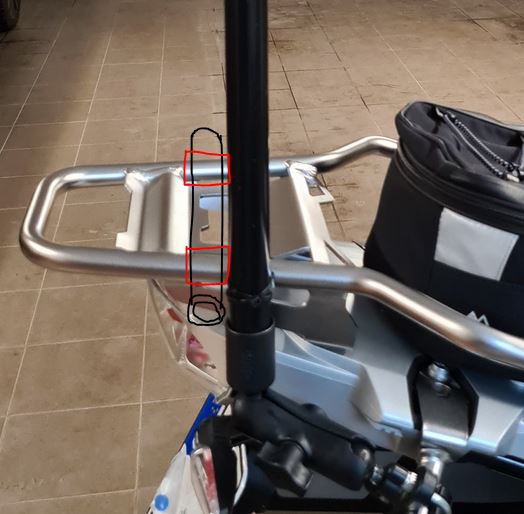

Das gleiche Rohr quer über den Gepäckträger, befestigt mit normalen Rohrschellen (Rot). Wenn das Quer Rohr dann etwas überstand hat, kann mit einem 90 Grad Rohrverbinder deine Maststange links, wie rechts befestigt werden.

Gruß Brauny



[Hobbyfahrer]

Es geht mir um den "fliegenden" Eindruck und eine Helmhalterung habe ich natürlich auch.



[SQ18]

...ich würde ins Regal greifen und zwei Rohrschellen für Elektroinstallationsrohr greifen und Rücken an Rücken verschrauben oder nieten - Vorteil lässt sich einfach an und abclipsen.
Rohrschellen und Kabelschellen - Quick Pipe und Co.

Wenn es stabil werden sollte würde ich am anderen Regal, zwei Schellen aus Heizungsberich greifen und ähnlich verfahren.
Schelle | Rohrschellen & Halterungen bei HORNBACH kaufen

Ich würde aber noch schauen ob ich den Fußpunkt vom Mast tiefer bekäme, dann wirds stabiler.


hth



[Bollo]

Wie schon geschrieben, Drucken ist kein Problem. Bei den zu erwartenden Belastungen würde ich da aber eher was z.B. aus 20er Item/Boschprofilen vorziehen.



[Hobbyfahrer]

Mit den PVC Schellen habe ich es schon probiert aber das gefällt mir nicht und ist auch nicht stabil genug in Verbindung mit den Kabelbindern. Rohrschellen kommen nicht in Frage.



[Chefffe]

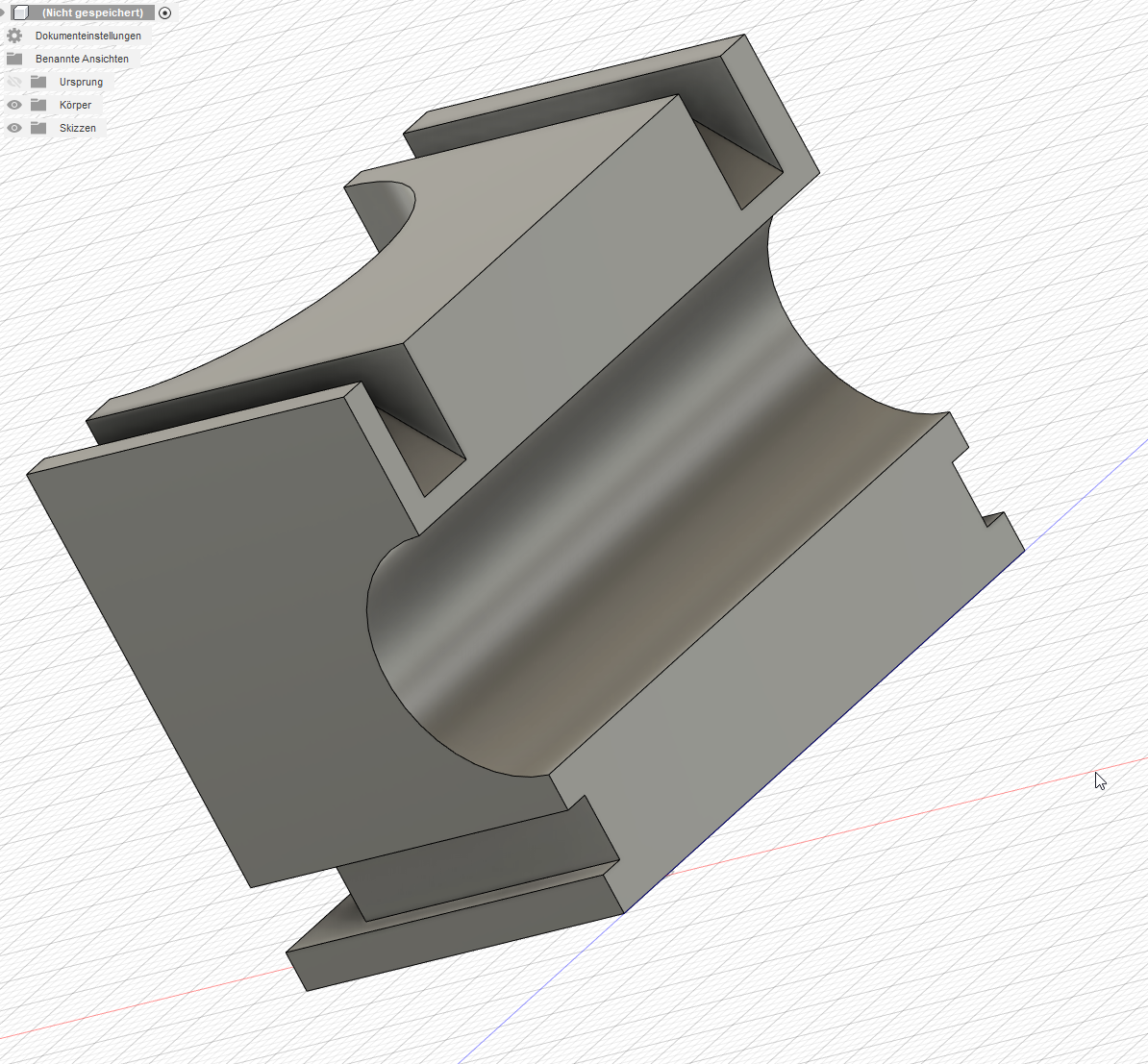

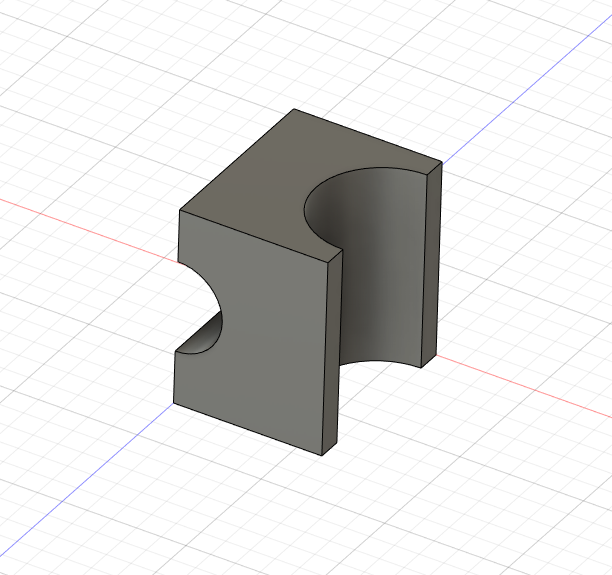

Meinst du dann in Etwa so:

Per PM kann ich keine Fotos schicken?



[Hobbyfahrer]

Ja genau und ich breche mir gerade mit Powerpoint einen ab das zu zeichnen :-)

Der kleine Durchmesser müsste einen anderen Winkel haben, da die beiden Rohrer nicht genau 45° zueinander haben und das versuche ich noch auszumessen.



[Chris-LG]

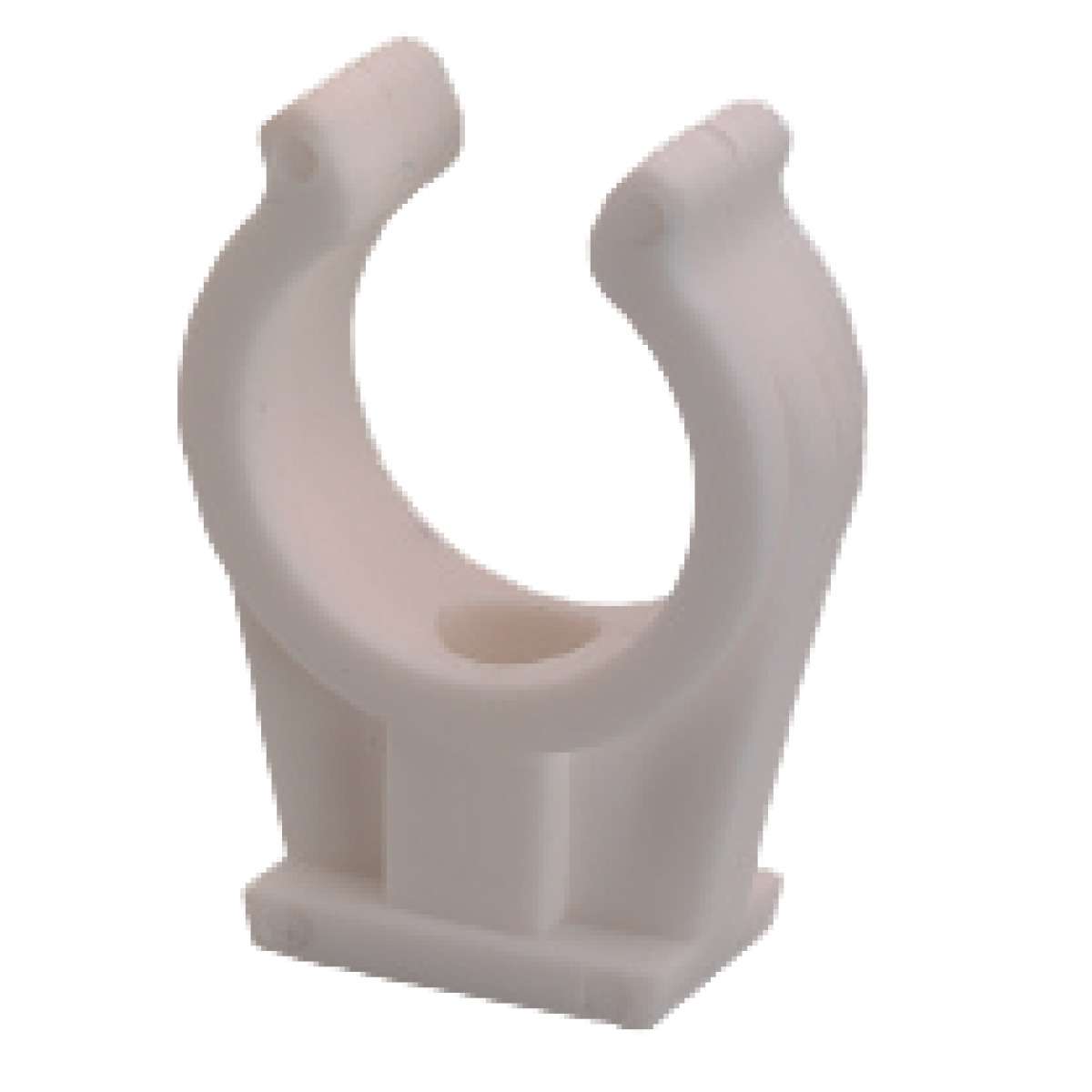

Nimm doch einfach 2 Rohrklemmen für Heizungsrohre, die gibt es mit 18mm und 28mm, und verschraube sie miteinander.
wenn der Abstand dann zu groß ist, einfach einen Aluwürfel verwenden. Eine Klemme von unten und die andere 90 Grad versetzt von der Seite anschrauben.



[Hobbyfahrer]

Nimm doch einfach 2 Rohrklemmen für Heizungsrohre, die gibt es mit 18mm und 28mm, und verschraube sie miteinander.Anhang anzeigen 386136

Danke aber ich hatte gerade geschrieben, dass das nicht stabil genug ist



[HP9000]

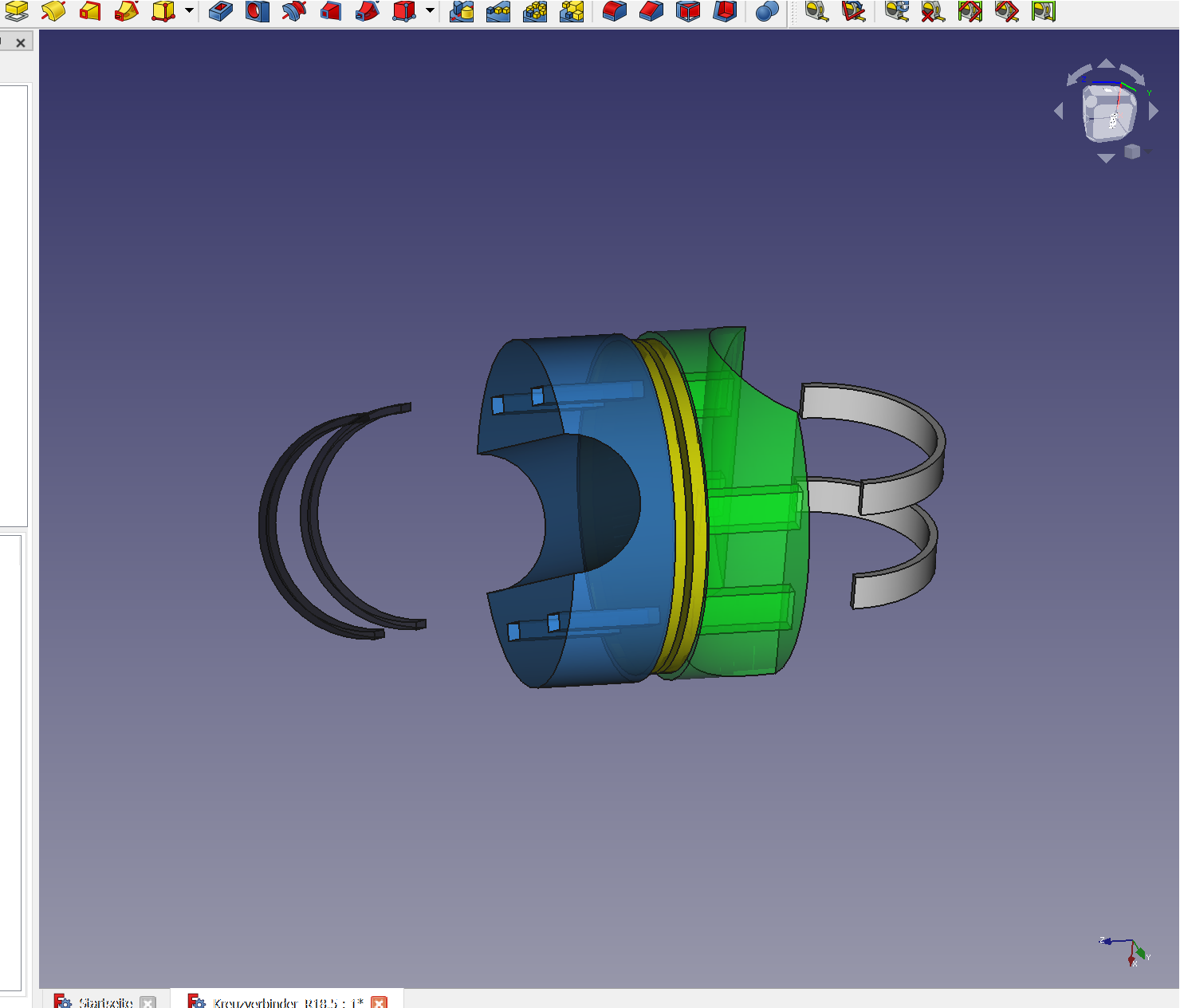

Ich hab da mal schnell in Freecad was zusammen geklimpert:

Zwei Teile im 3D Druck, blau und grün, auf beide wird auf der Rückseite Pilzklett (gelb) aufgeklebt, damit werden die Teile verbunden. Das hält.
Die Rohre werden in den Radius eingelegt und mit den angedeuteten Kabelbindern befestigt.
Vorteil: durch den Klett kann man jeden beliebigen Winkel der Rohre zueinander abbilden.



[Hobbyfahrer]

Krass was ihr alles könnt WOW



[Chefffe]

Das Teil vom HP ist einwandfrei. So passt das auch mit den Kabelbindern. Die müssen Rohr und Verbinder durchlaufen damit man es festzurren kann.
Nur eins ... wie kommen die Enden da in der Mitte raus? Da müsstest du die ja noch durch das zweite Teil durchführen. Ich hätts mal so gemacht aber die KB durchs Material ist noch besser.



[SQ18]

...bei dem Teil von HP muss dann die Klebe- / Klettverbindung dann aber die ganzen Kräfte aufnehmen - ob das hält wenn die PG Rohrschellen schon nicht stabil genug waren?
Ich würde dann eher ein kleinen Gurt oder Kabelbinder rund um die Konstruktion inkl. beider Rohre zurren.



[Hobbyfahrer]

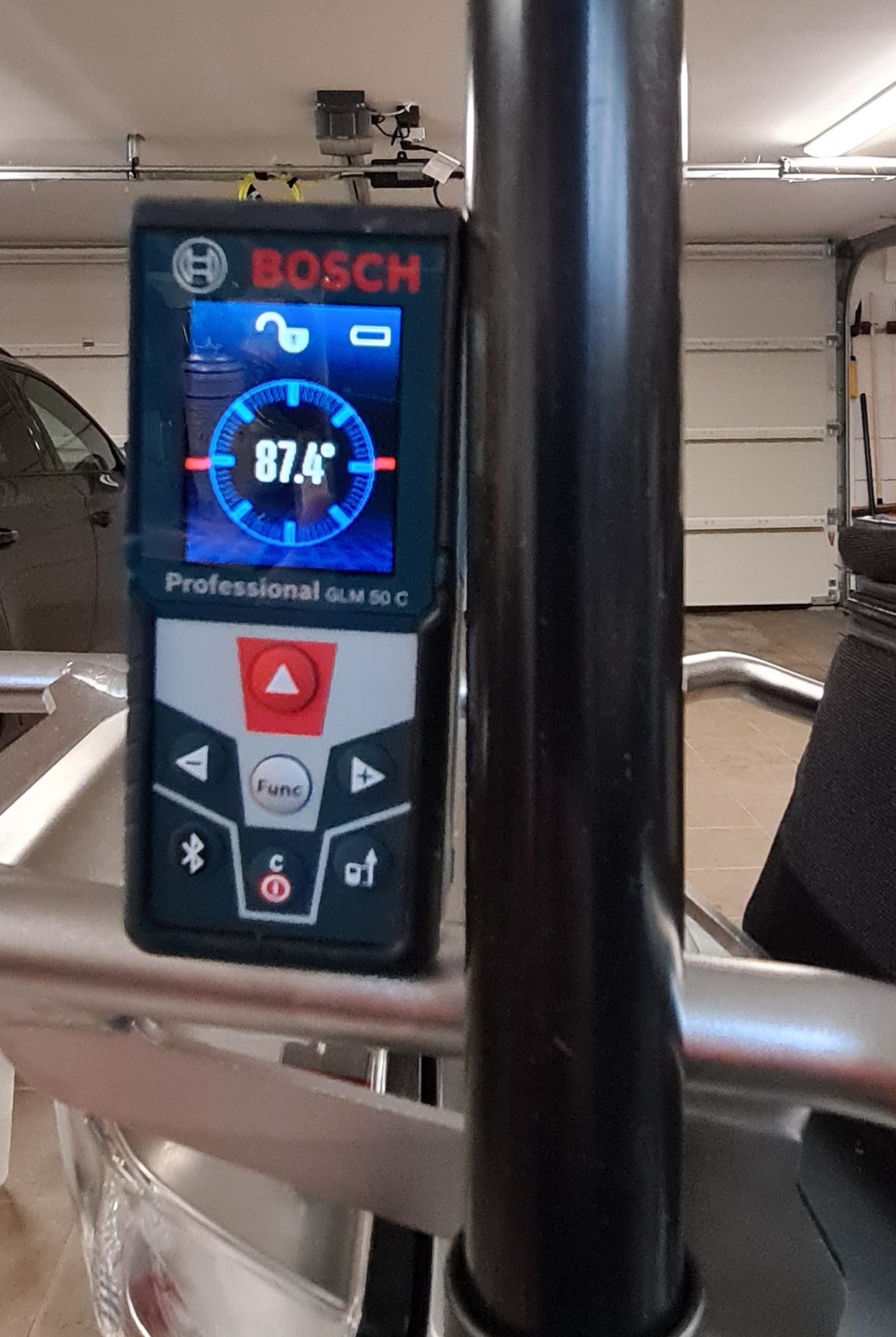

Habe mal den Winkel gemessen.

Ich würde sagen, dass das kleine Rohr eine 2° Abweichung nach rechts unten braucht.



[HP9000]

Die Kabelbinder kann man umbiegen, bzw. die Tunnel kann ich so gestalten, dass die quasi rund innerhalb des Kunststoffkörpers verlaufen.
Die hatte ich nur, der Eile geschuldet, einfach so gerade durch die jeweiligen Körper durch "gefräst".



[Hobbyfahrer]

Mit der reinen Klettverbindung hätte ich auch Sorgen mit der Stabilität, hm schwierig zu beurteilen.



[Chefffe]

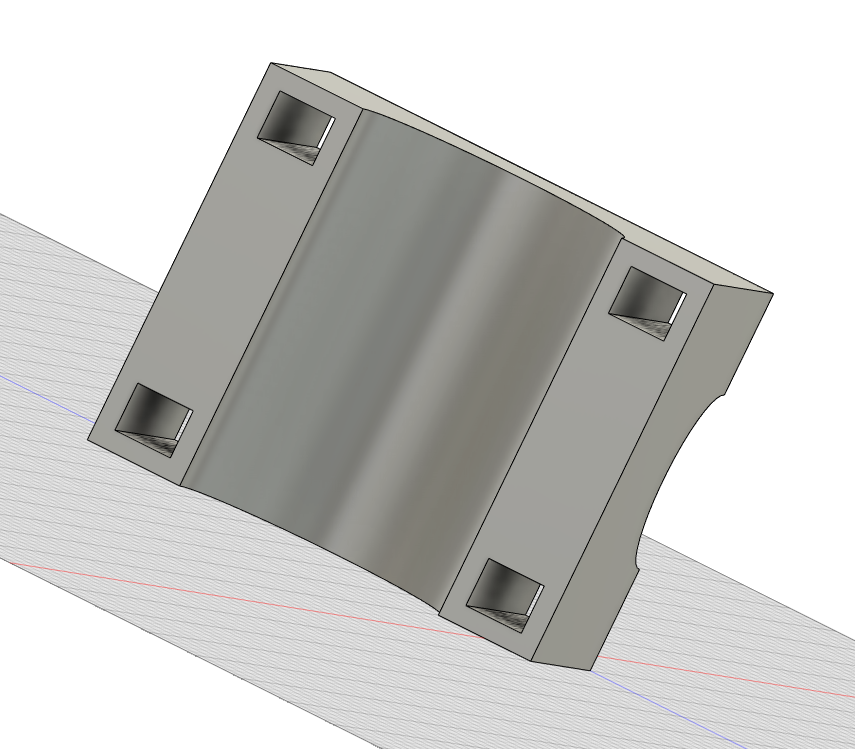

So könnte man evtl. die verschiedenen Richtungen zum festzurren mit KB nutzen (jeweils ein KB gerade und einer quer durch die Löcher):



[Hobbyfahrer]

Das wird immer besser und damit würde es auch über Kreuz gehen



[lr130lipi]

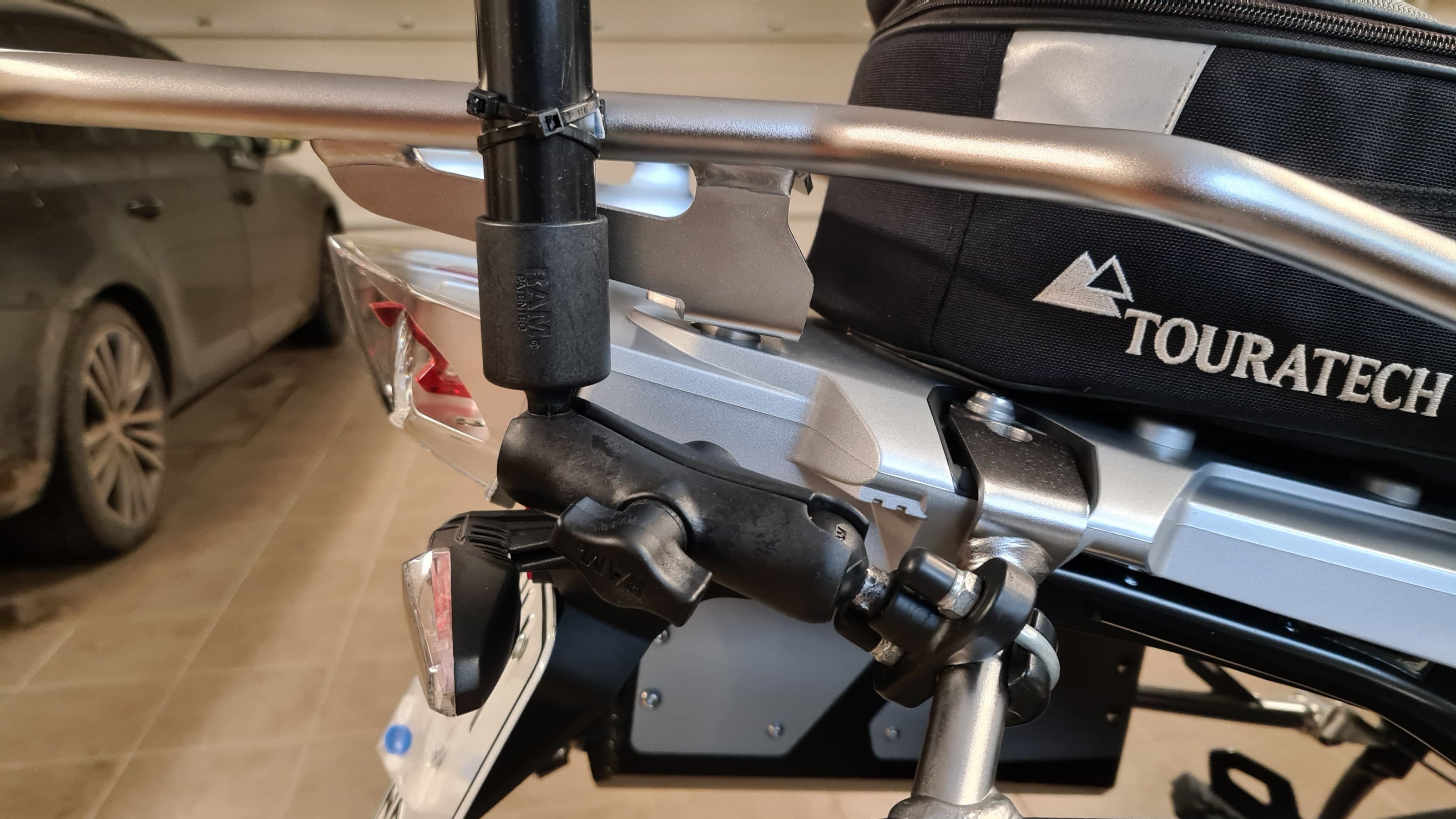

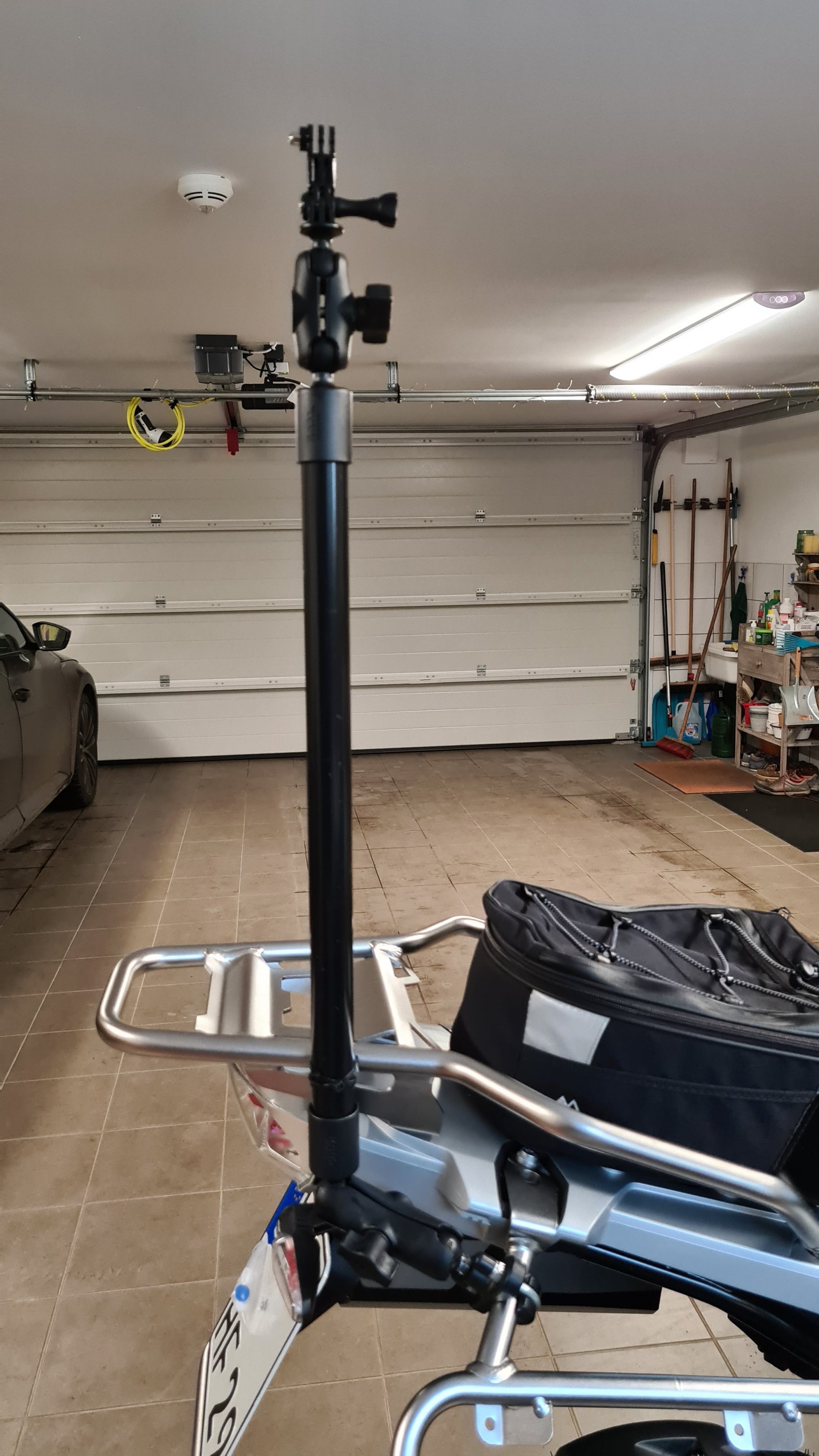

Hier weitere Bilder zur besseren Ansicht:

Die Rohrdurchmesser habe ich oben hinzugefügt.

Anhang anzeigen 386106Anhang anzeigen 386107

Hallo,
bei deiner Konstruktion ist aber viel Zeug verwendet worden ;-)
Kannst du auf deiner Gepäckbrücke in den Quervestrebungen ein 11mm Loch bohren?

meine Lösung:
Ich hab auf meiner TT-Gepäckbrücke eine "Neewer NW-7000 Tonangel" auf eine der Quervestrebung montiert (hier gab es gleich eine passende Bohrung).
Die Tonangel hat unten ein 3/8"-Gewinde und habe diese mit einer passenden Schraube (3/8 Zoll Kameraschraube 38mm Zylinderkopf, Edelstahl auch amaz...de) mit der Gepäckbrücke verschraubt. Die Tonangel ist eingefahren sehr stabil, aus ALU und hat eine Länge (eingezogen) von ca. 0,9m und ausgefahren 3m :-) kostet 45EURO (amaz...de). Oben an der Tonangel hat es ein 1/4"-Fotogewinde, hier habe ich dann die GoPro ohne Firlefranz geschraubt. Da ich hier nur wenige Bauteile eingesetzt habe, wackelt hier nichts, auch die 3/8-Zoll Schraube für die Montage der Tonangel weckt Vertrauen. Jedoch wird die Konstruktion nur für die Dauer der Aufnahme verwendet und danach wieder zügig demontiert.

Gruß
Frank



[LaCy-boGSer]

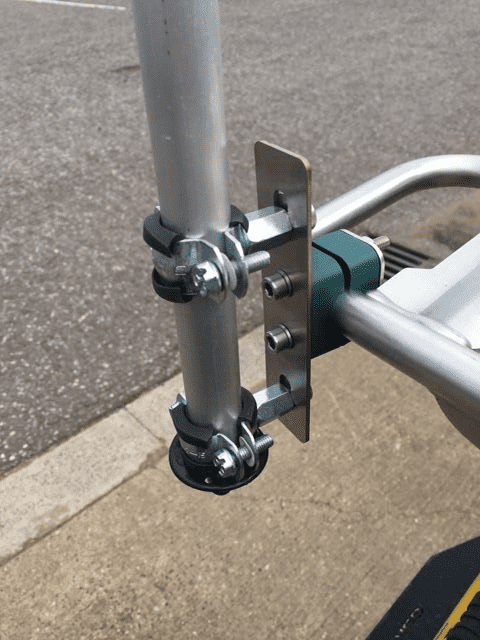

so hat Cymarc seine Stange befestigt
