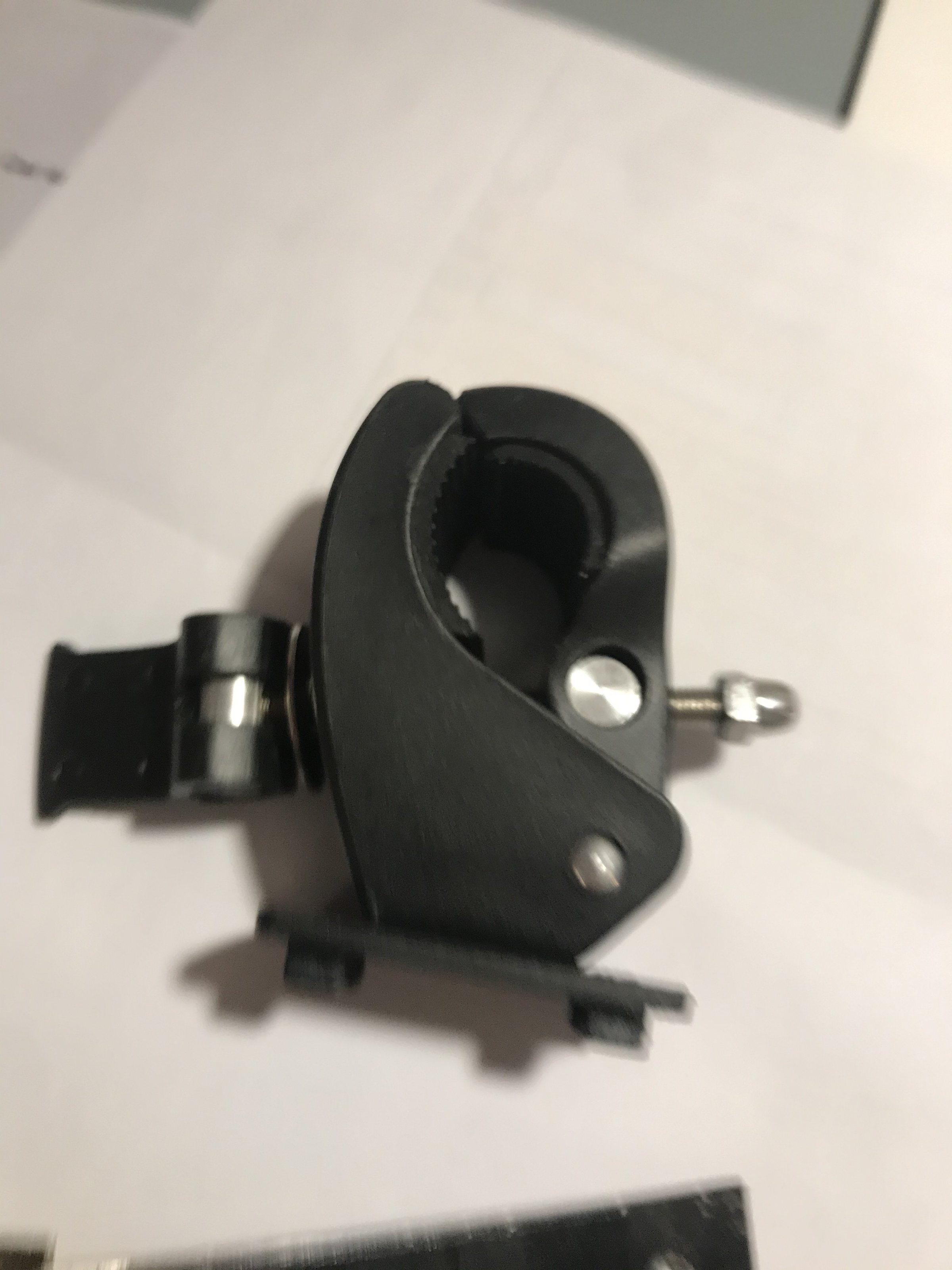

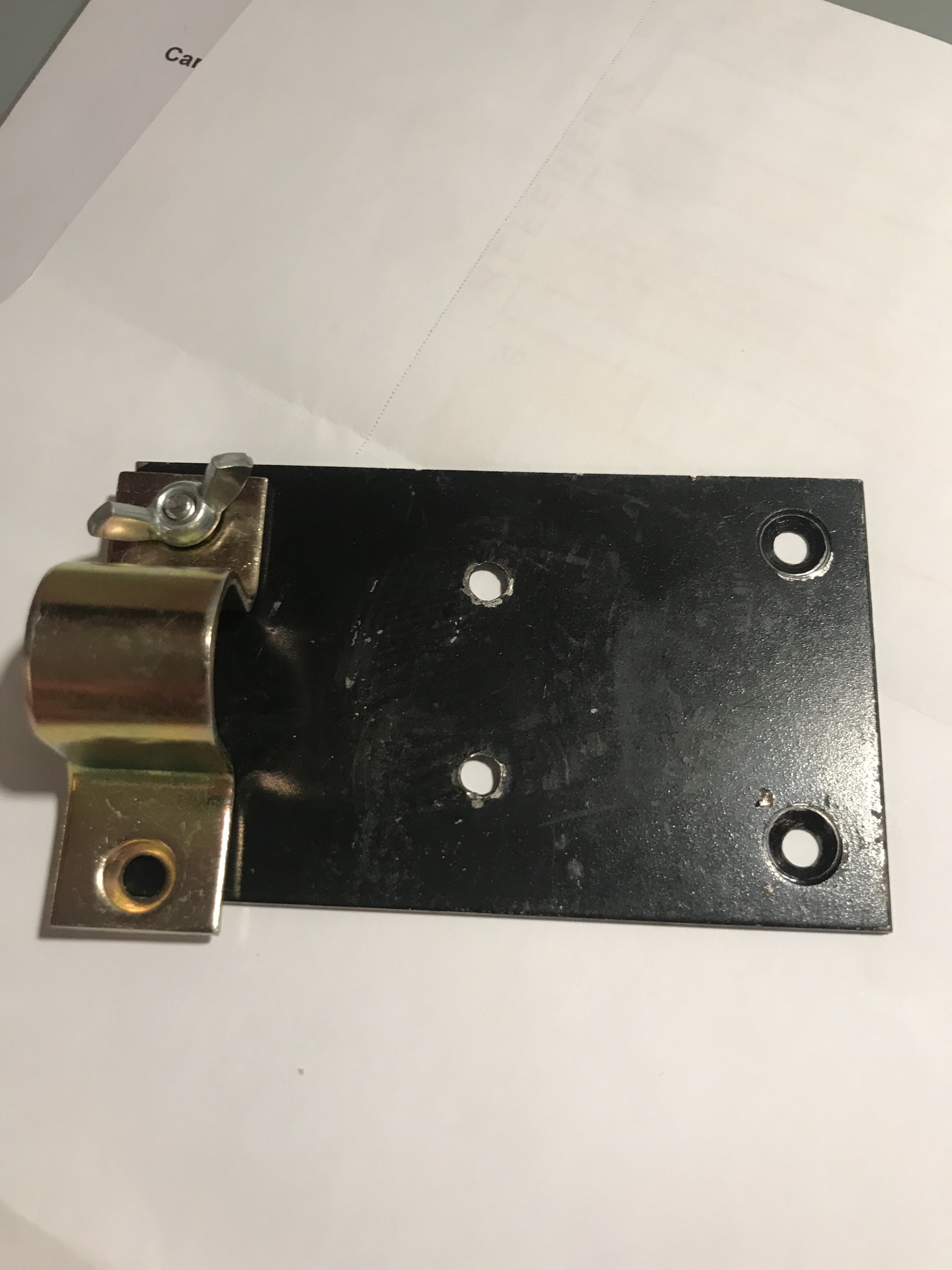

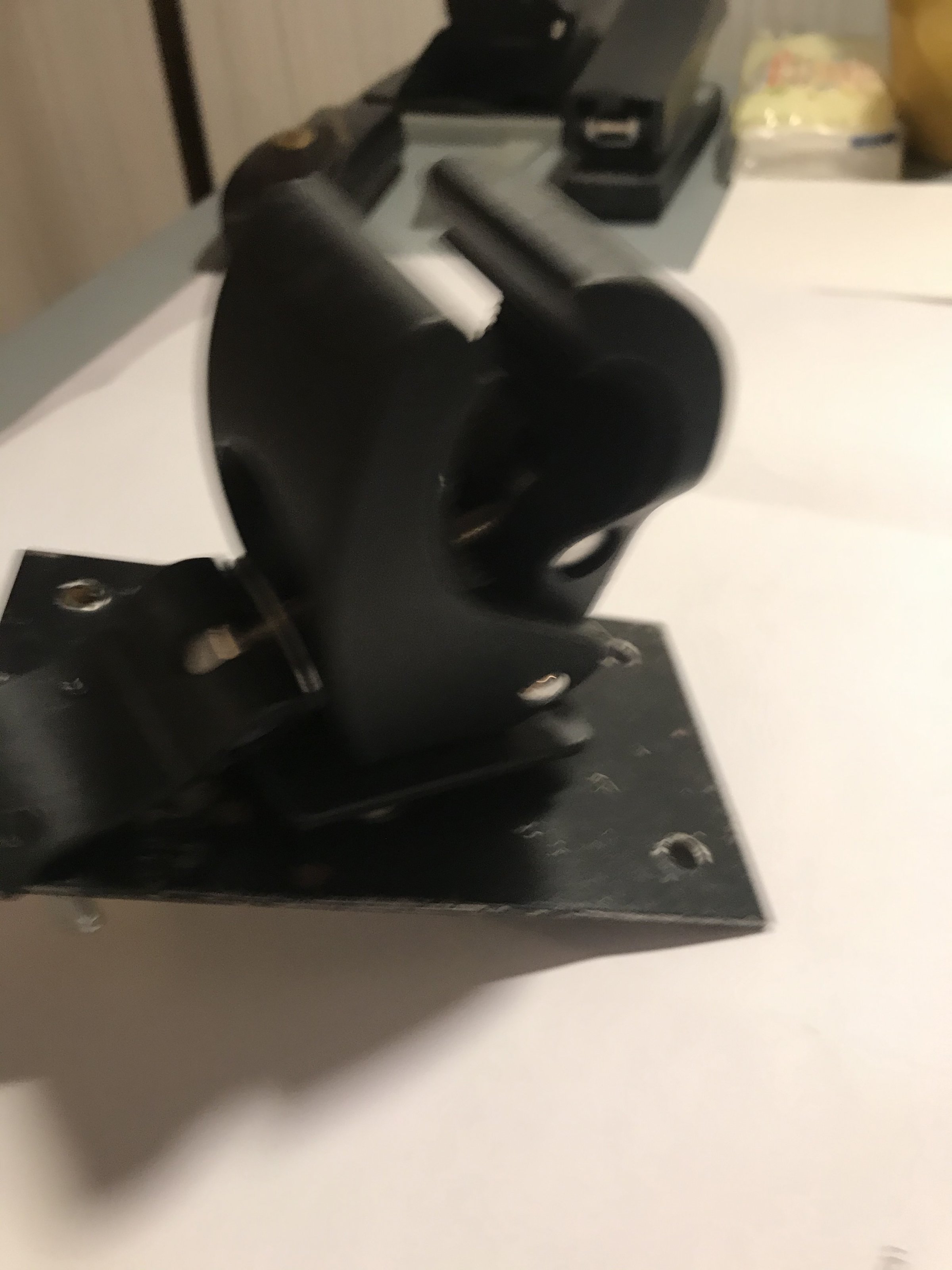

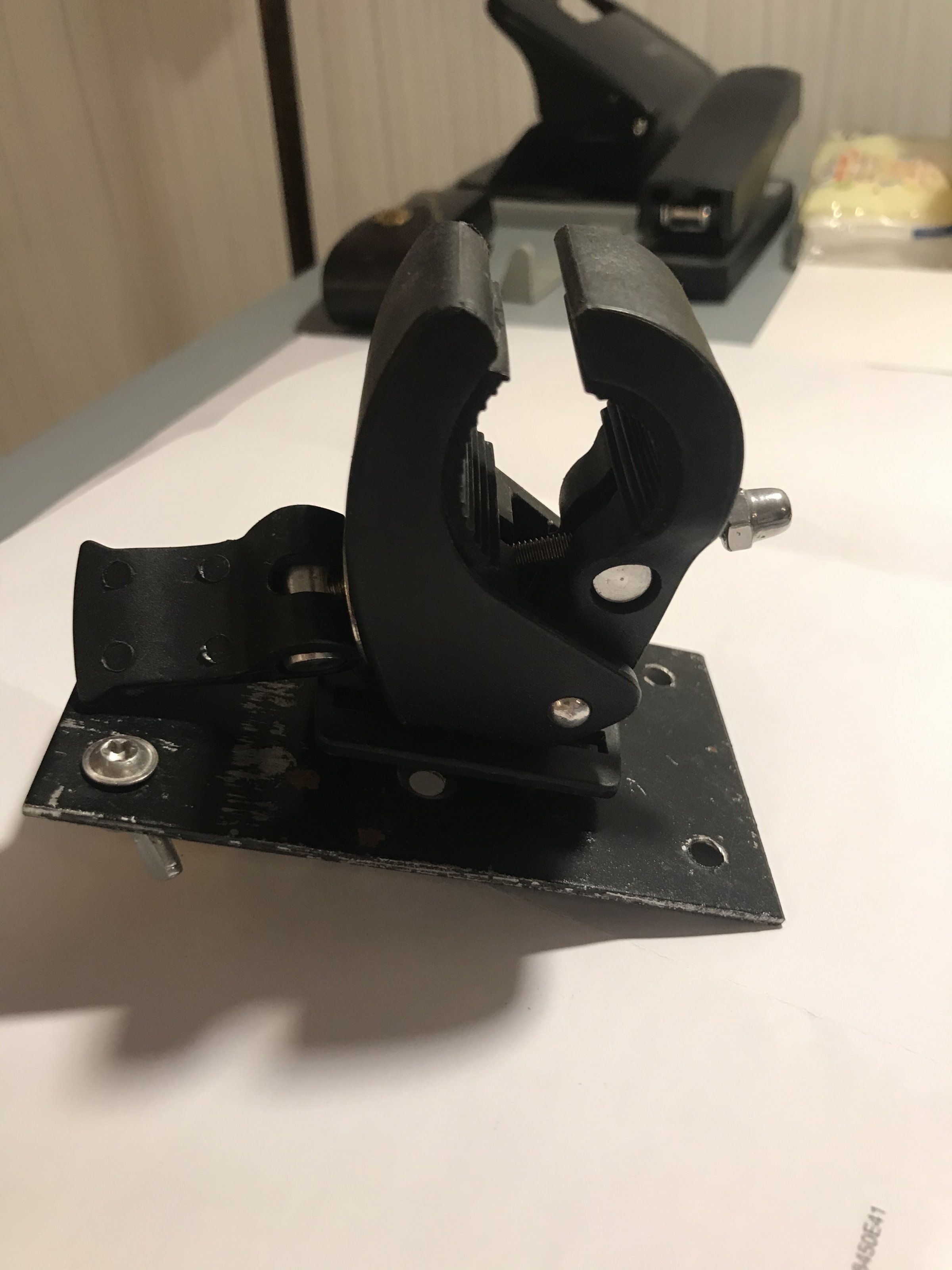

Ich würde eine Aluplatte nehmen. Von hinten zwei passende Schellen für die Gepäckbrücke mit Schrauben und Flügelmuttern drauf. Von vorne würde ich einen verstellbare Lenkeradapter für 28mm Lenker aufschrauben.
Etwa so wie auf den Fotos
GSrüsse Frank


Anhänge

Zuletzt bearbeitet:
FraFi

FraFi

Dabei seit
07.08.2016
Beiträge
468
Ort
Reken
Modell
R 1200 GS LC ADV 2018, BMW R 1100 RT

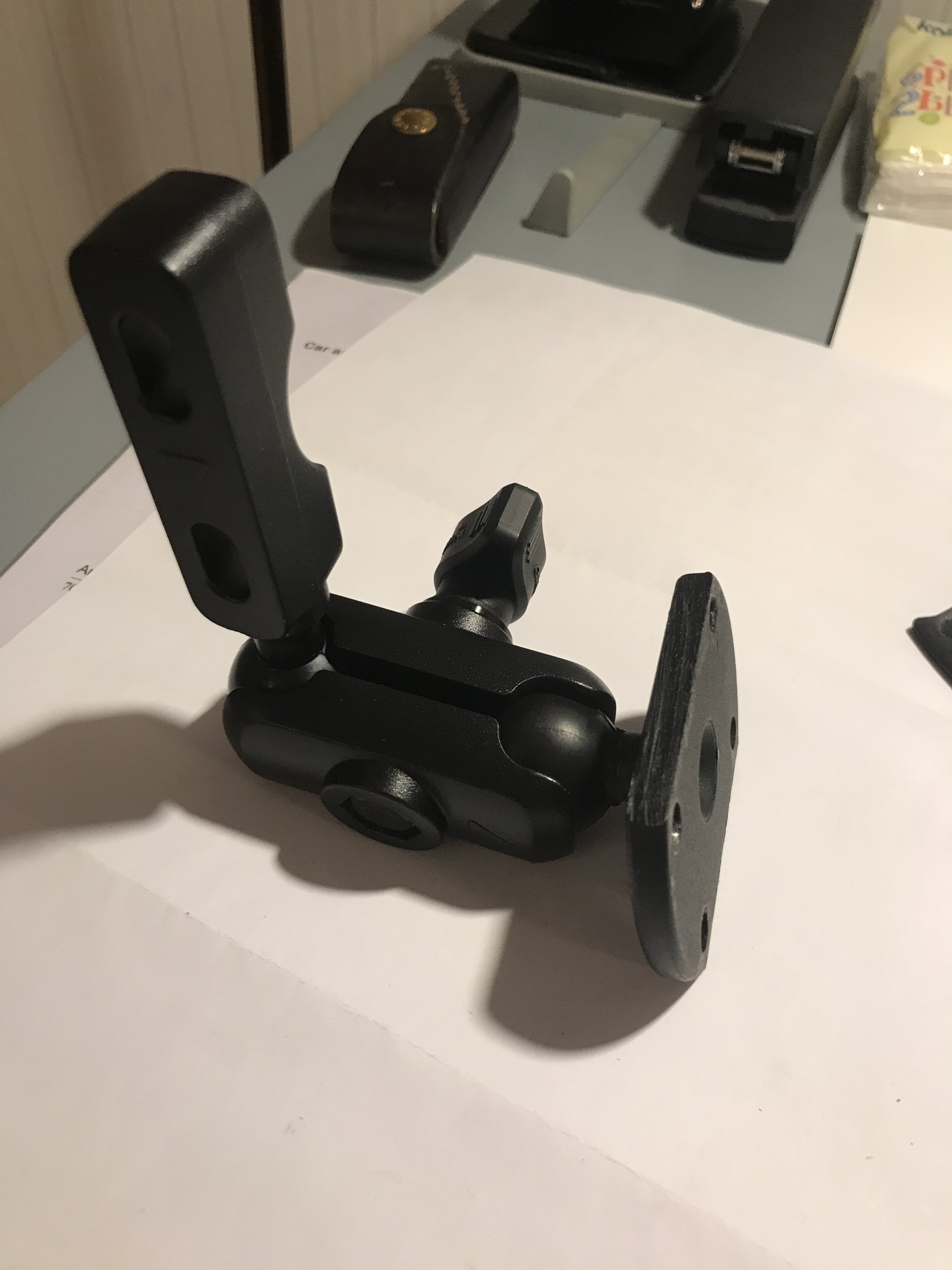

Eventuell könnte das sogar mit Teilen aus dem RAM-Programm gehen
Platte mit Schellen an Gepäckbrücke, den senkrechten Arm im Rohr verschrauben, Klemme dazwischen - fertig und in viele Positionen drehbar😀

GSrüsse
Frank


Anhänge

hoechst

hoechst

Dabei seit
26.03.2009
Beiträge
1.041
Ort
CH Gossau SG
Modell
R1100GS, K1100LT, K1200RS
Wackeldackel, wer soll sich das nachher ansehen?

Alinger

Alinger

Dabei seit
11.09.2017
Beiträge
252
Ort
Solingen
Modell
R1200GS LC ADV Triple Black
Sorry aber ich verstehe Dein Problem nicht so wirklich! Wenn Du bei solch einer Ausladung etwas machen möchtest muss es auch stabil befestigt werden, und die Optik steht dann schon mal im Hintergrund. Wo wäre das Problem für Dich, wenn Du an den Punkten wo auch immer Du möchtest, mehrere Ram Kugeln installierst so das Du schnell und Problemlos hin und her schrauben kannst?

thghh

thghh

Themenstarter
Dabei seit
26.09.2009
Beiträge
3.303
Ort
Hamburg
Modell
R1250 GSA TB 21
Die beiden Prototypen (von Surfwolle und Chefffe) sind von @Chefffe gedruckt und ich berichte, wenn ich diese in den Händen halte.

C

Chefffe

Dabei seit
24.05.2020
Beiträge
149
Bin gespannt, mit den Kabelbindern kann man schon gut Druck aufbauen. Ob das dann länger hält ist die Frage ...

thghh

thghh

Themenstarter
Dabei seit
26.09.2009
Beiträge
3.303
Ort
Hamburg
Modell
R1250 GSA TB 21
Wenn das alles passt und zu weich wäre, würde ich das sonst nochmals professionell nachdrucken lassen. Ich kenne mich nicht mit 3D Druck aus aber ich denke, es gibt da auch härtere Materialien.

FraFi

FraFi

Dabei seit
07.08.2016
Beiträge
468
Ort
Reken
Modell
R 1200 GS LC ADV 2018, BMW R 1100 RT
Ich bin mal auf das Ergebnis gespannt, ob es hält und wieviel „Wackeldackel“ das macht😀

GSrüsse
Frank

Alinger

Alinger

Dabei seit
11.09.2017
Beiträge
252
Ort
Solingen
Modell
R1200GS LC ADV Triple Black
Wenn man die Rohrschellen Rücken an Rücken verbindet erhält man das selbe wie das Teil wie im Druck, nur um längen stabiler und belastbarer! Habe selber einen Drucker und ein klein wenig Erfahrung damit!
Das Material vom Drucker ist nicht auf Zug und Druckbelastung ausgelegt, das Material von einer Schelle schon.

B

Bollo

Dabei seit
06.08.2012
Beiträge
1.086
Ort
Sauerland
Modell
R1250GSA
Naja, PLA macht hier wenig Sinn, aber es gibt ja auch noch viele andere, deutlich stabilere Materialien.
Das geht dann halt nicht mehr mit nem 500€-Drucker und wird dementsprechend teuer.

gerd_

gerd_

Dabei seit
17.04.2004
Beiträge
15.978
Hi
Wenn die Rohre nicht im rechten Winkel zueinanderstehen wird es schwierig. Egal was man mehr oder weniger aufwendig herstellt braucht man die Geometrie.
Alternativ: 2 Al-Klötze mit je einem Loch das zum jeweiligen Rohrdurchmesser passt.
Die jeweils durchsägen damit man das Rohr dazwischenklemmen kann .
Dann die Rohre mit ihren Klemmstücken zueinander ausrichten, festlegen wo "gemeinsame" Schrauben durchpassen und verschrauben.
Dürfte zwar etwas "vogelwild" aussehen aber halten.
gerd

HP9000

HP9000

Dabei seit
02.10.2020
Beiträge
187
Ort
Unterreichenbach (Nordschwarzwald)
Modell
R 1250 GS; R 1200 nineT
Noch eine ganz andere Idee, den RAM Mount Gedanken von oben angewandt.
Du besorgst dir zwei mal die "Schelle Alu Kugelflex", einmal für den Klemmdurchmesser 18-25, einmal für 25-30 mm.

Schelle Alu Kugelflex® mit Kugel Ø14 - 30 mm, 35,00 €


Damit hast du je eine RAM Mount Kugel am Rohr und am Gepäckträger.
Die verbindest du wahlweise mit einem Standard RAM Verbinder 50 mm, oder mit einem der diversen Klemmverbinder aus dem Kugelflex Programm:
Klemmverbinder
Ein Tipp noch dazu: von dem Klemmverbinder Art. Nr. 2000-100, der mit zwei Schrauben zusammen geklemmt wird, lässt du die Finger. Näheres dazu bei Bedarf, das würde hier ins OT führen.

ChiemgauQtreiber

ChiemgauQtreiber

Dabei seit
09.03.2008
Beiträge
7.291
Ort
Chiemgau - nahe an AT
Modell
R 1200 GSA - Gelb
und das Teil von HP9000 genommen, je eines für jeden Durchmesser.
die Kugel dürfte ja rausnehmbar sein und statt des Zapfens mit der Kugel die beiden Teile "Rücken an Rücken und auf der gegenüberliegenden Seite durchbohren und in einem ein Gewinde reinschneiden, dann müsste man das doch verschrauben können und gleichzeitig auch verdrehen ?

Pjotr

Pjotr

Dabei seit
22.10.2020
Beiträge
65
Ort
Modell
F850GuStav
Bei wieviel Grad (Platte und Düse) druckst du das ?

C

Chefffe

Dabei seit
24.05.2020
Beiträge
149
Steht im Text, 275C/110C ... :grazy: ... da brauchts schon spezielle Hotends, aber wäre sonst kein Thema.
Wenn man ABS mit Aceton bedampft hält das vermutlich nicht weniger aus ;)

T-Brenner

T-Brenner

Dabei seit
28.11.2020
Beiträge
392
Modell
mehrere
Ich täte das mindestens aus Alu machen, da sind ja über den Hebel Mordskräfte drauf.

Und zwar fräsen statt drucken (/obwohl es auch Metalldruck gibt).

thghh

thghh

Themenstarter
Dabei seit
26.09.2009
Beiträge
3.303
Ort
Hamburg
Modell
R1250 GSA TB 21

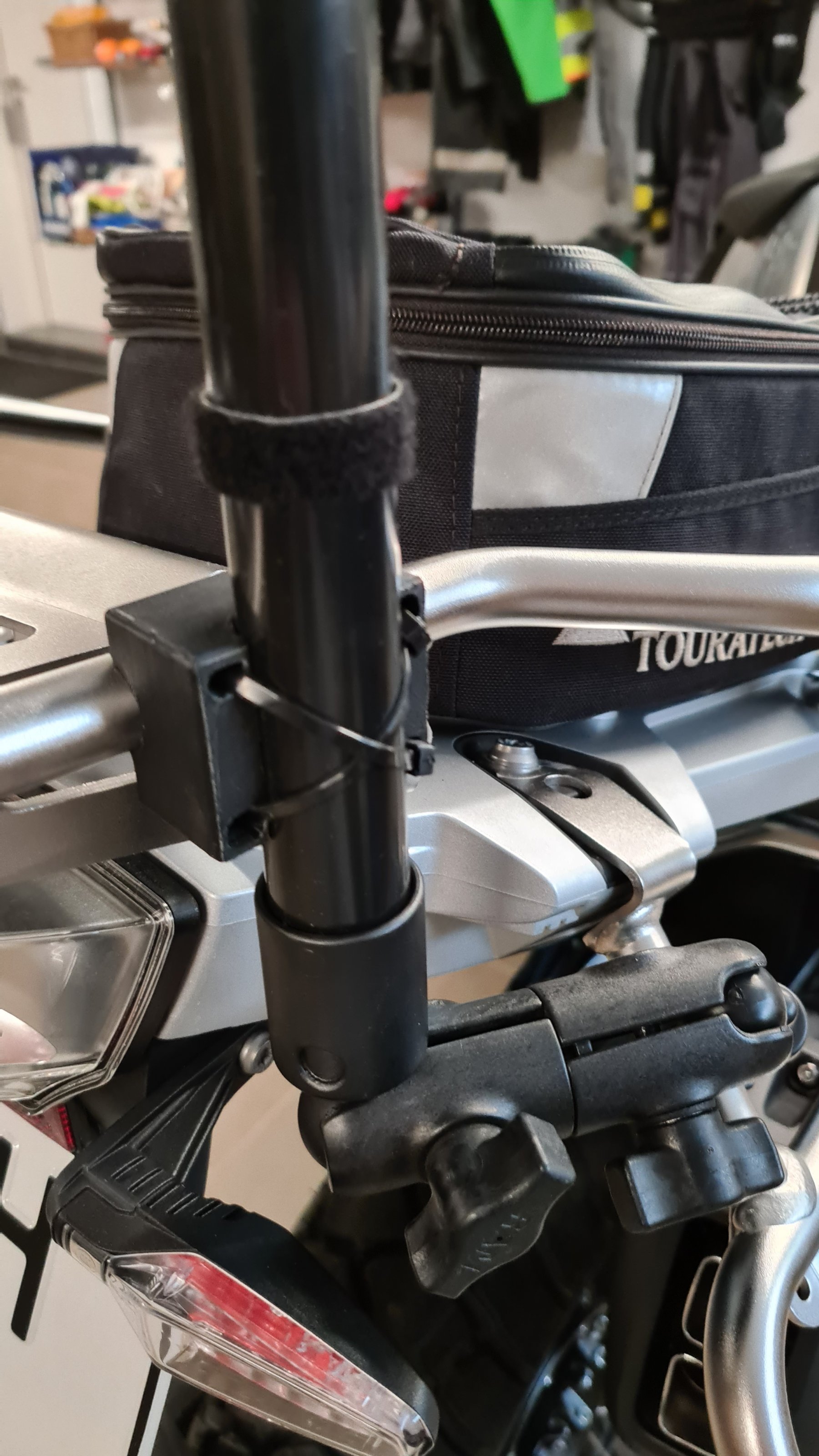

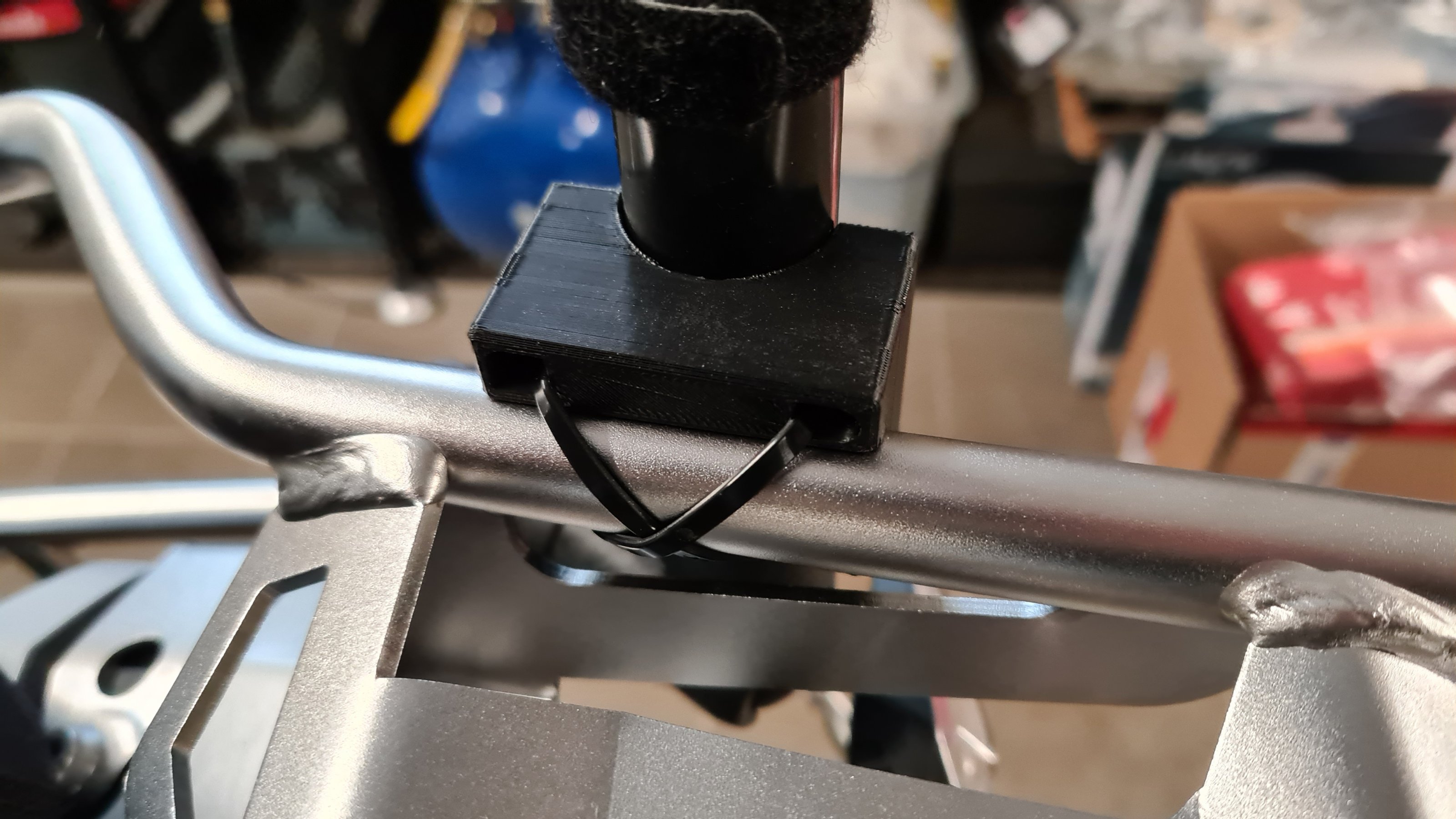

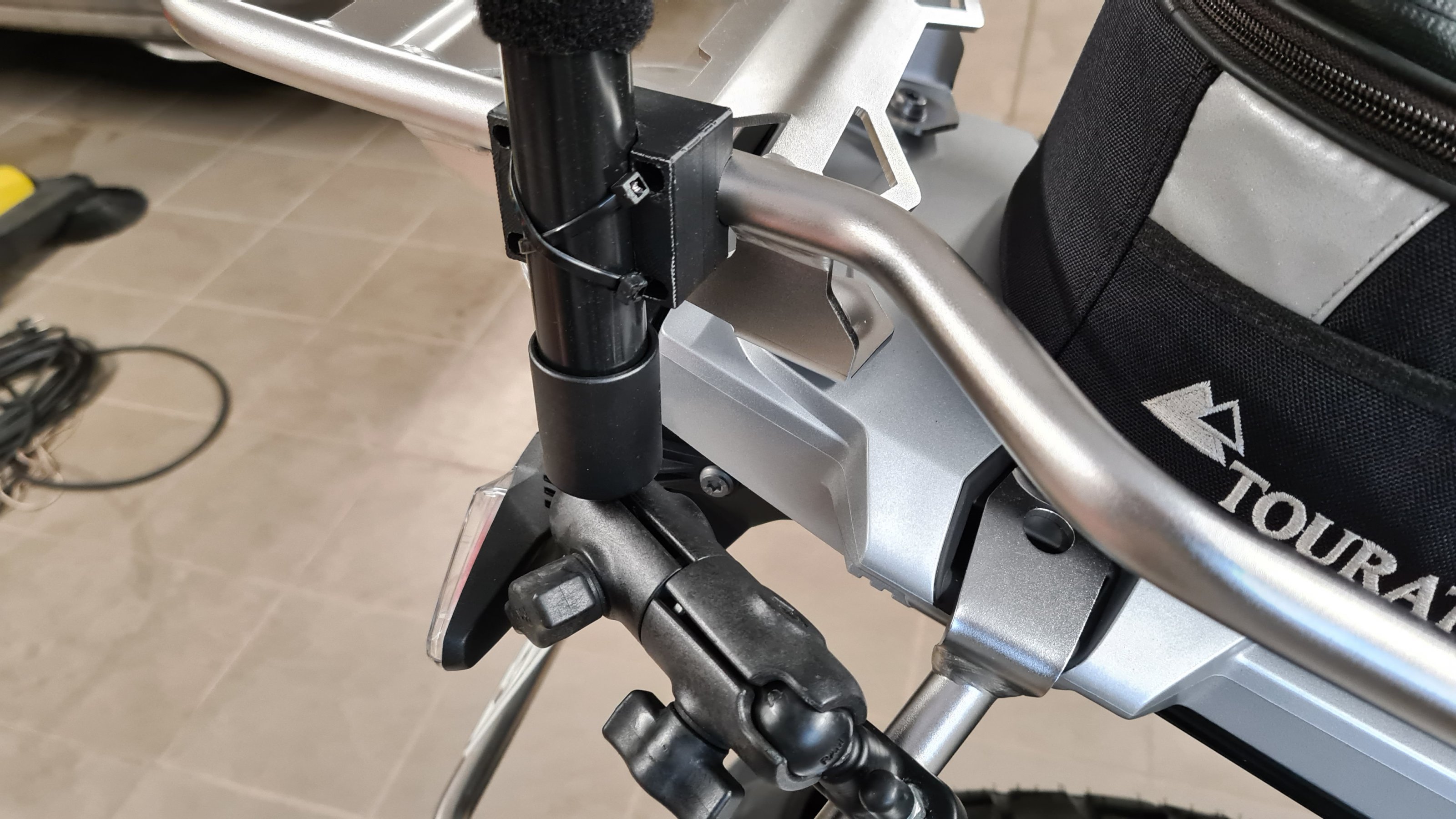

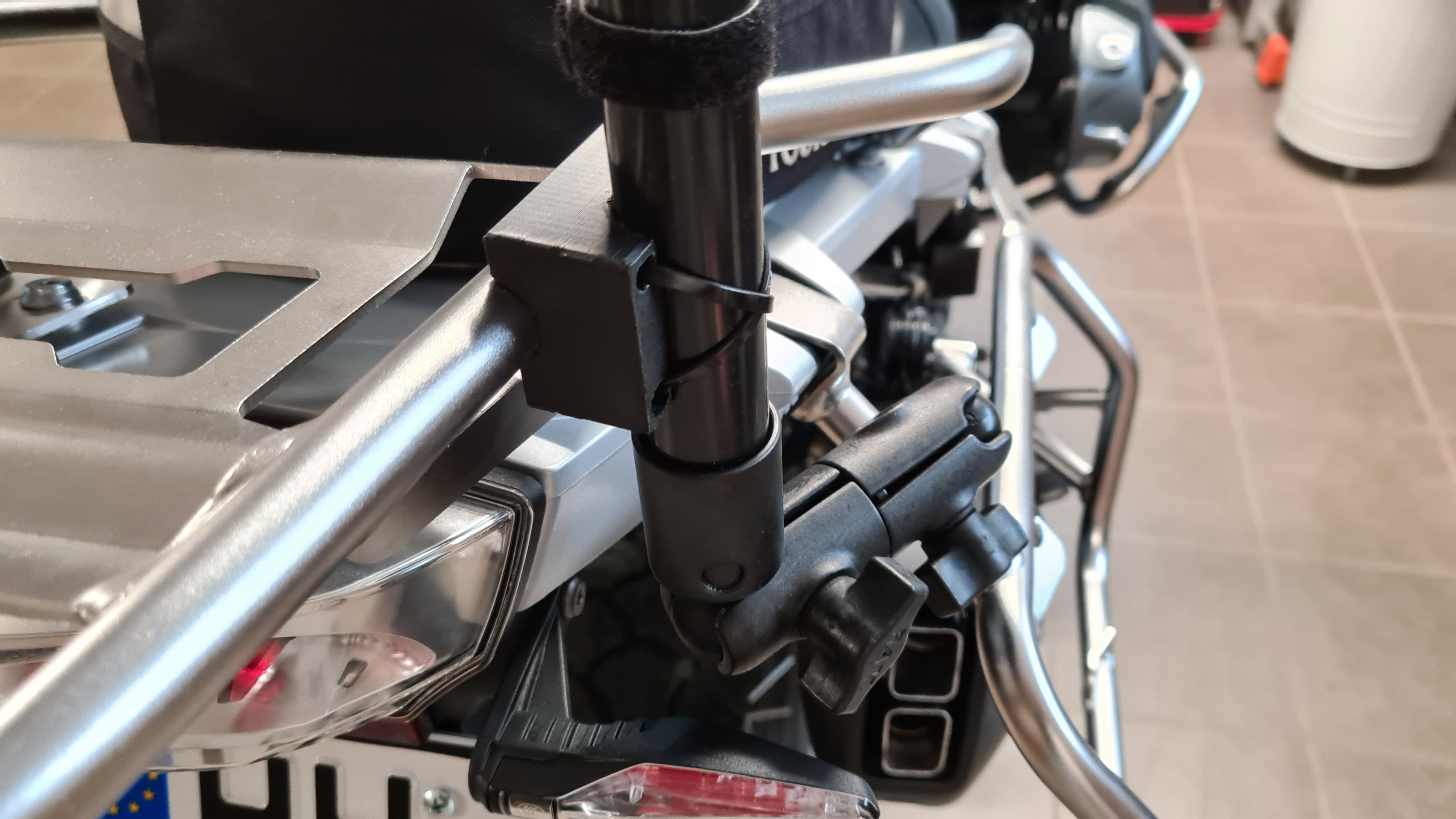

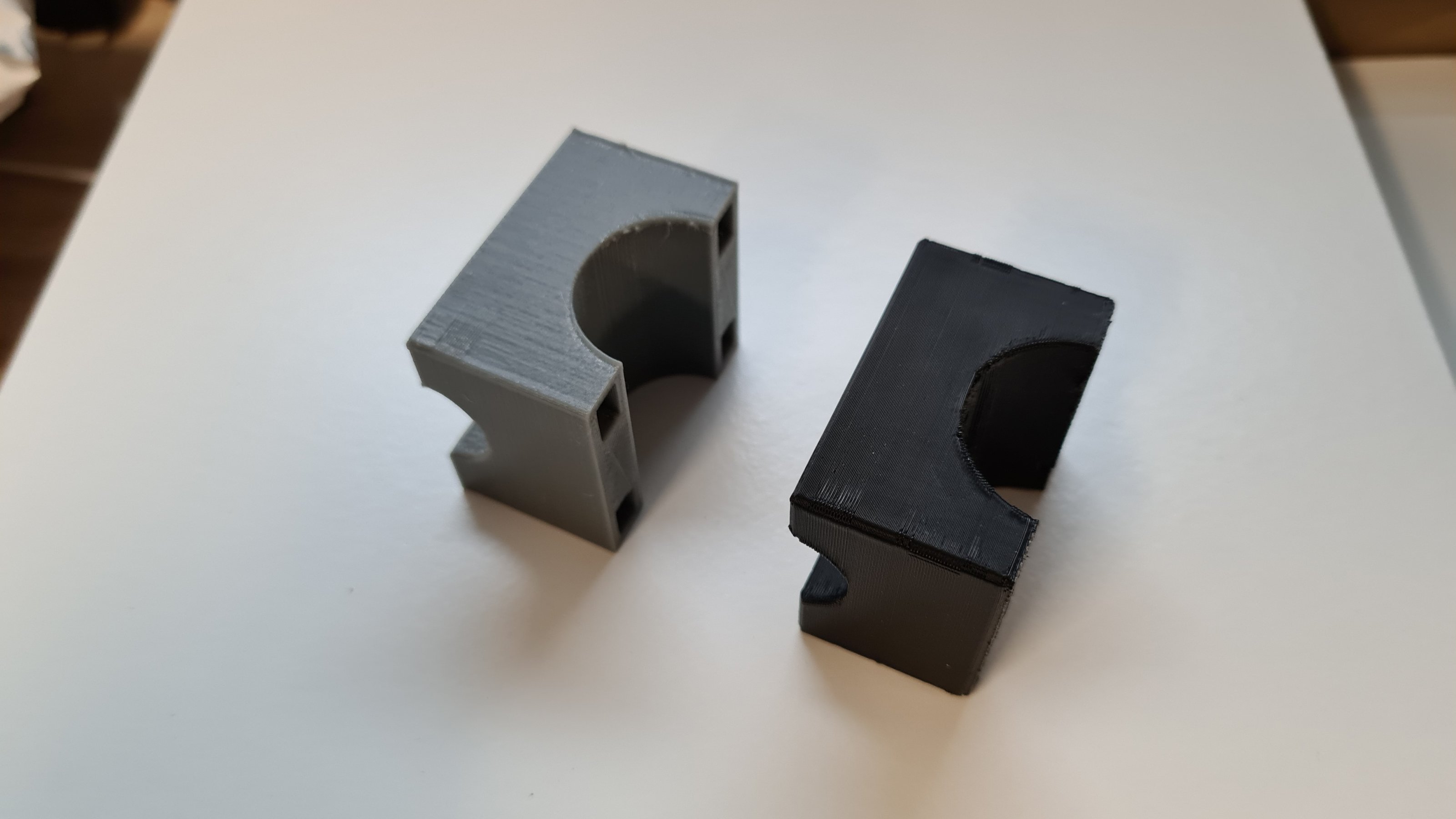

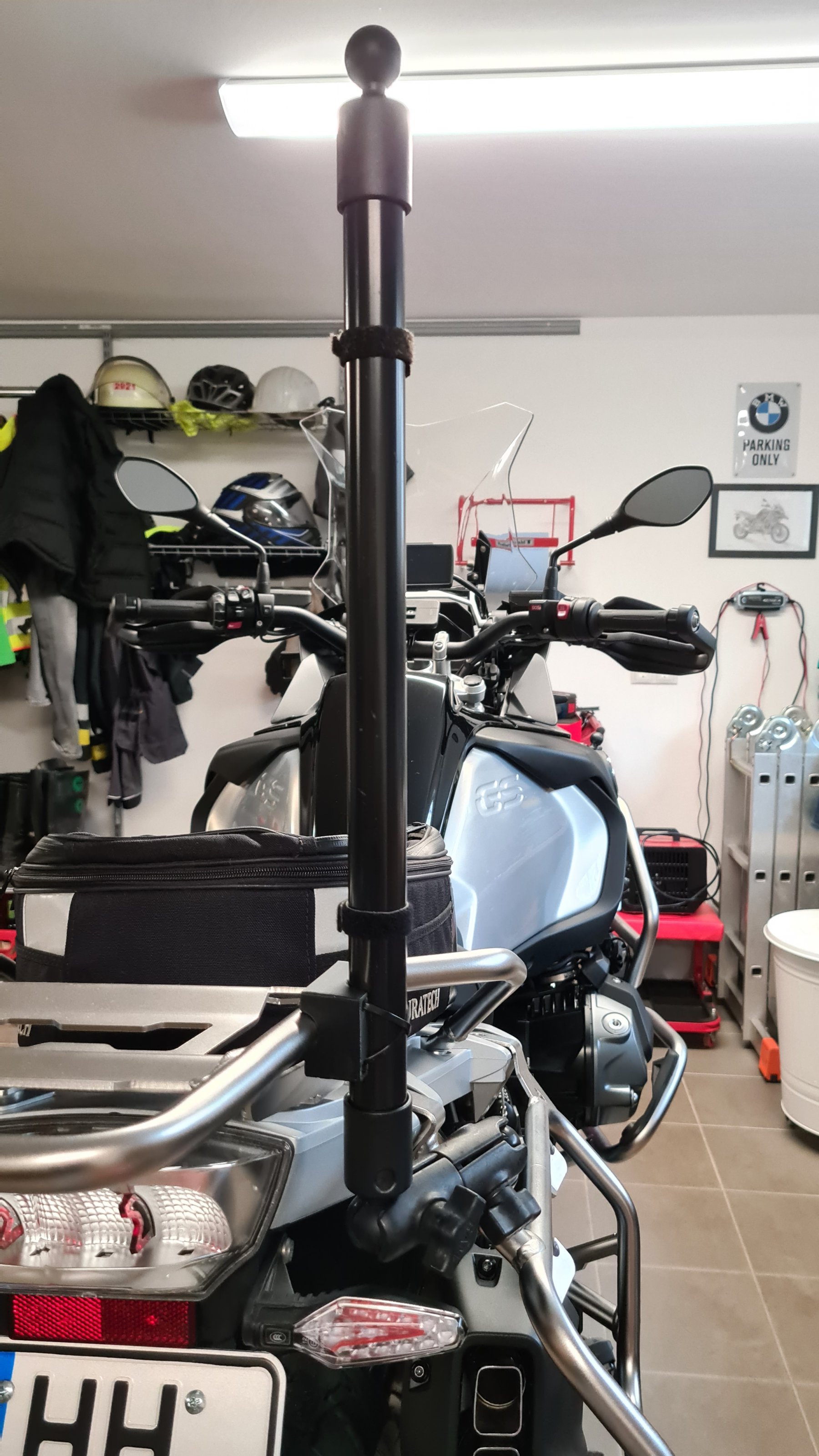

Die Teile von @Chefffe sind nun angekommen. Die Lösung ist perfekt und genau so wie ich es mir vorgestellt habe.

20210114_113745.jpg20210114_115323.jpg20210114_115200.jpg20210114_115115.jpg20210114_115103.jpg20210114_115044.jpg

Ich nutze den Halter von @Surfwolle mit der ca. 2° Abweichung, da nur so die Stange gerade ist.

Die Stange sitzt nun bombenfest und ist innerhalb von wenigen Sekunden abmontiert. Das nächste Ziel ist eine gute Teleskopstange zu finden, wenn die Bildeindrücke mit der jetzigen Version gut werden.

Ich finde es toll, wie hier zusammengearbeitet wurde, um mein persönliches Problem zu lösen. Mal kein Gelaber oder Abweichen vom Thema. Hier wurde durch Wissen Einzelner eine tolle Lösung entwickelt und Jungs, das finde ich echt GEIL, wie es in der Gemeinschaft auch funktionieren kann.

DANKE

Zuletzt bearbeitet:
C

Chefffe

Dabei seit
24.05.2020
Beiträge
149
Sauber!! freut mich sehr! :wavespin:
Die Langzeitstabilität muss aber noch getestet werden :)
Wie gesagt könntest du das schwarze ABS Teil noch etwas stabiler machen, wenn du es in einen Topf mit Deckel und einem Acetongetränkten Tuch legst. Das Ganze ca. 1Std. einwirken lassen und nachsehen. Es darf nicht zu weich werden (vom Aceton). Wenn die Druckbahnen nicht mehr sichtbar sind, dann rausnehmen und in der Luft trocknen lassen. Danach sieht es meist wie ein Fertigteil vom Profi aus ;)

Surfwolle

Surfwolle

Dabei seit
31.03.2019
Beiträge
53
Ort
Suhl Albrechts
Modell
R1200 GS ADV (LC)
Schön wenn es erstmal passt !
Wenn noch irgendwelche Anpassungen/Optimierungen nötig sind einfach melden. CAD-mässig ist eigentlich alles möglich ....

Viel Spaß beim Testen, ich bin auf die ersten Filmchen gespannt.
Bei uns ist leider noch tiefster Winter, da hat das Motorrad noch frei .....

Gruss
Wolle
