(Gelöst) Rohre formschlüssig verbinden? Wer hat einen 3D Drucker?

[lr130lipi]

wackelt das nicht wie sau? Da ist ja viel zu viel Zeug verbaut worden ...
Ich hab lange "rumgebastelt", bis in meiner Konstruktion Ruhe kam.



[Hobbyfahrer]

Ich möchte in dem Sinne keine feste Lösung haben und die Position bzw. das Rohr auch anders verwenden. Ich möchte halt mit unterschiedlichen Blinkwinkeln spielen und das auch nur temporär.



[Alinger]

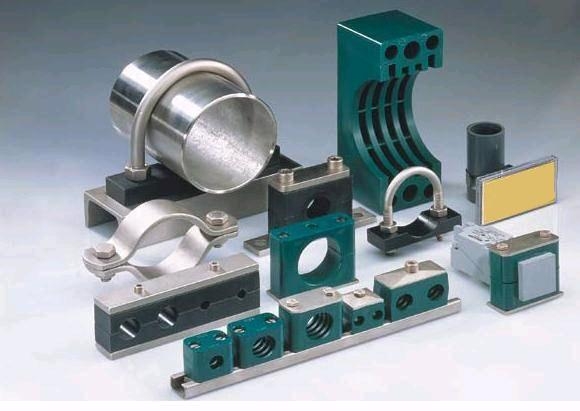

Hallo, ich habe schon mehrfach diese Art von Schellen verbaut. Mit und untereinander verbunden und immer eine sehr feste und stabile Verbindung erhalten.



[Hobbyfahrer]

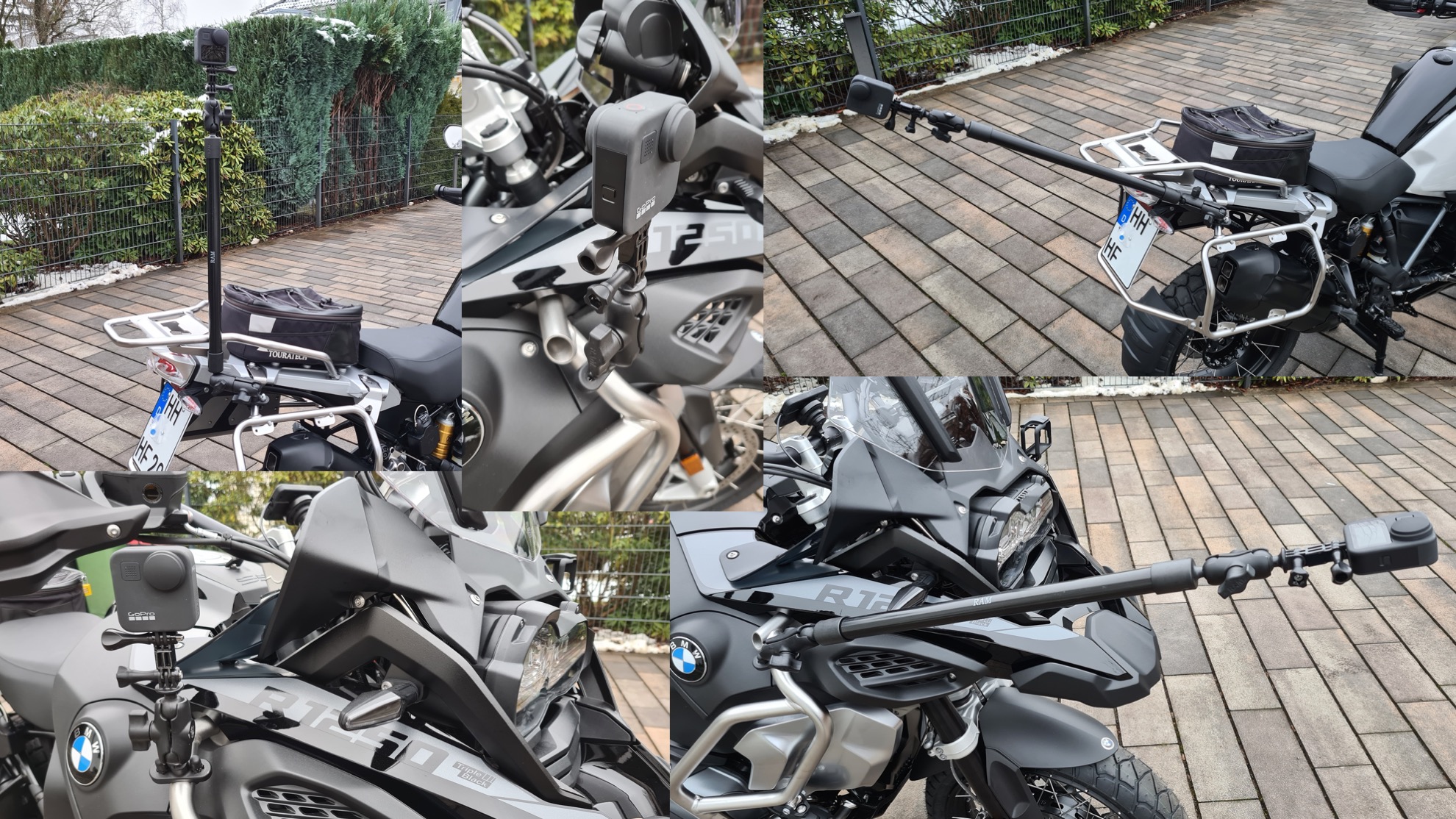

Anbei mal einige Beispiele wie ich das dann nur für temporäre Filmaufnahmen nutzen möchte. Hauptposition ist aber hinten und nach oben.



[Hamster]

Hi,

such mal nach Überkreuz-Verbinder

Gruss

Hamster



[Gast 35536]

Hi,

such mal nach Überkreuz-Verbinder

Gruss

Hamster

Hatten wir schon,gefällt ihm alles nicht...



[FlowRider]

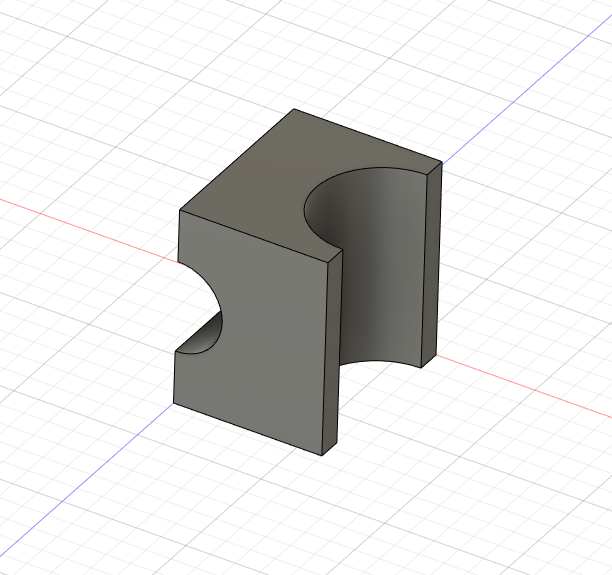

Meinst du dann in Etwa so:
Anhang anzeigen 386135
Per PM kann ich keine Fotos schicken?

hoste das Foto bei einem Bilderhoster und poste in der Unterhaltung dann den Link



[Surfwolle]

Hallo zusammen ,
ich habe mir auch mal Gedanken gemacht .

Mein Vorschlag :

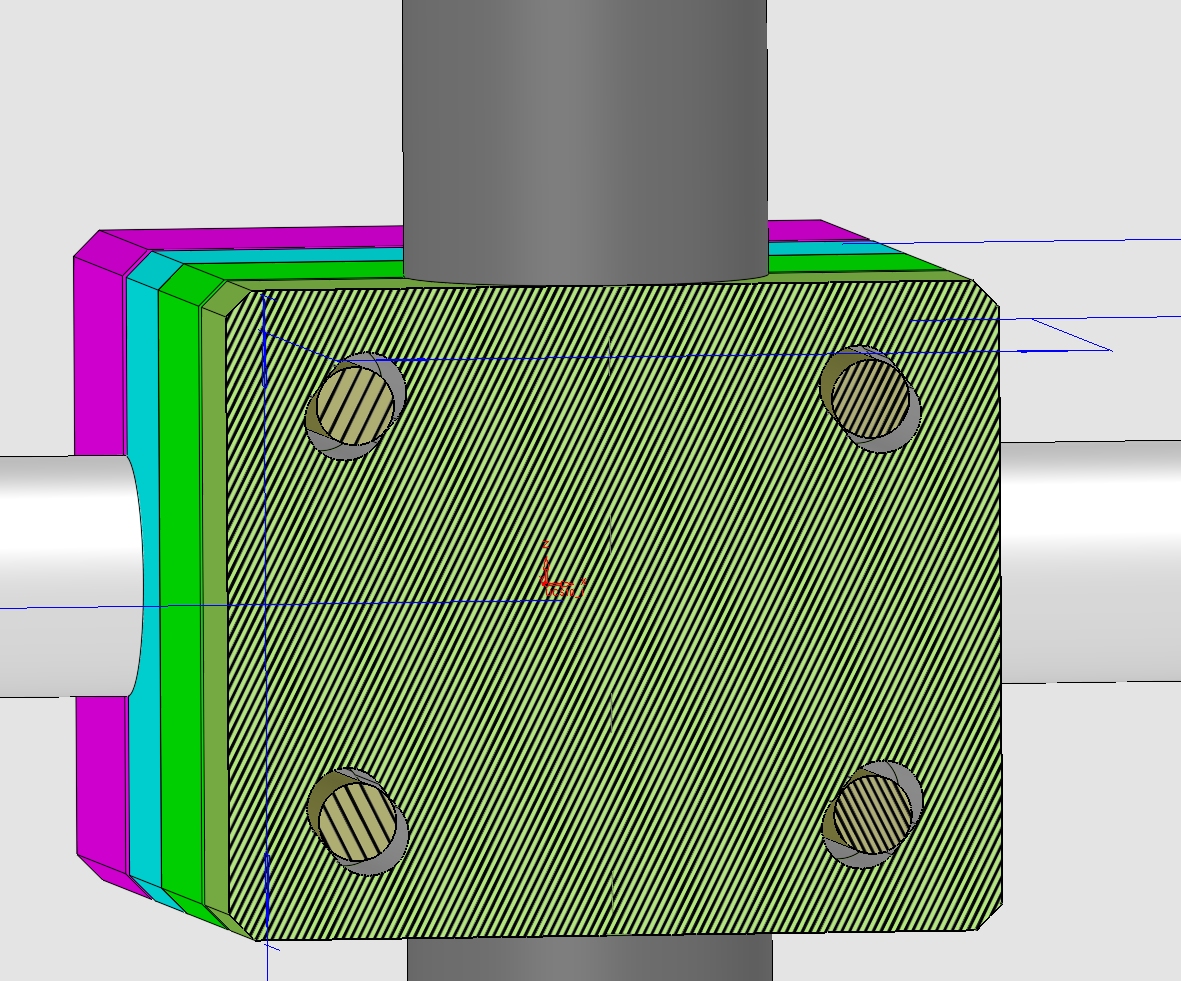

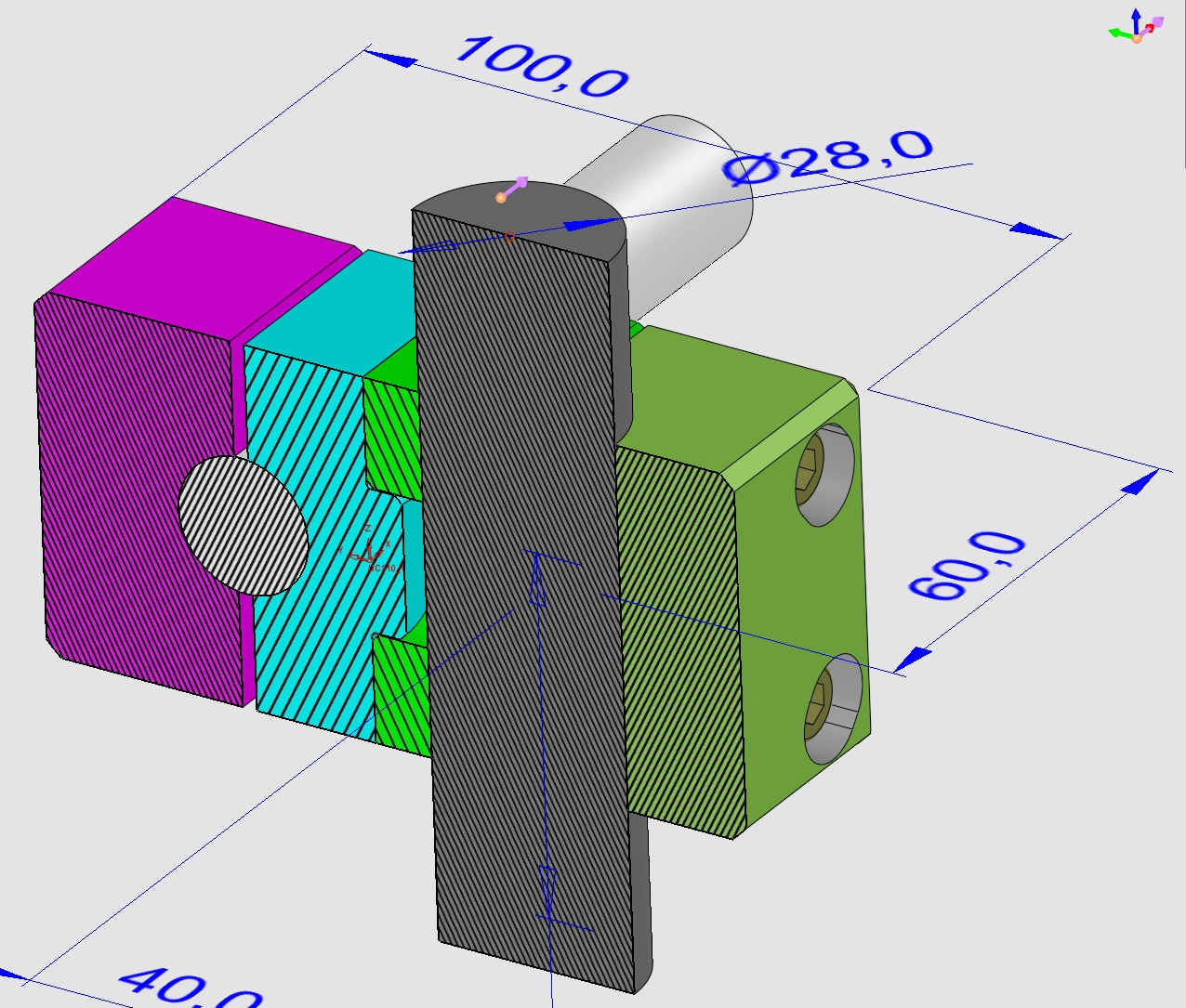

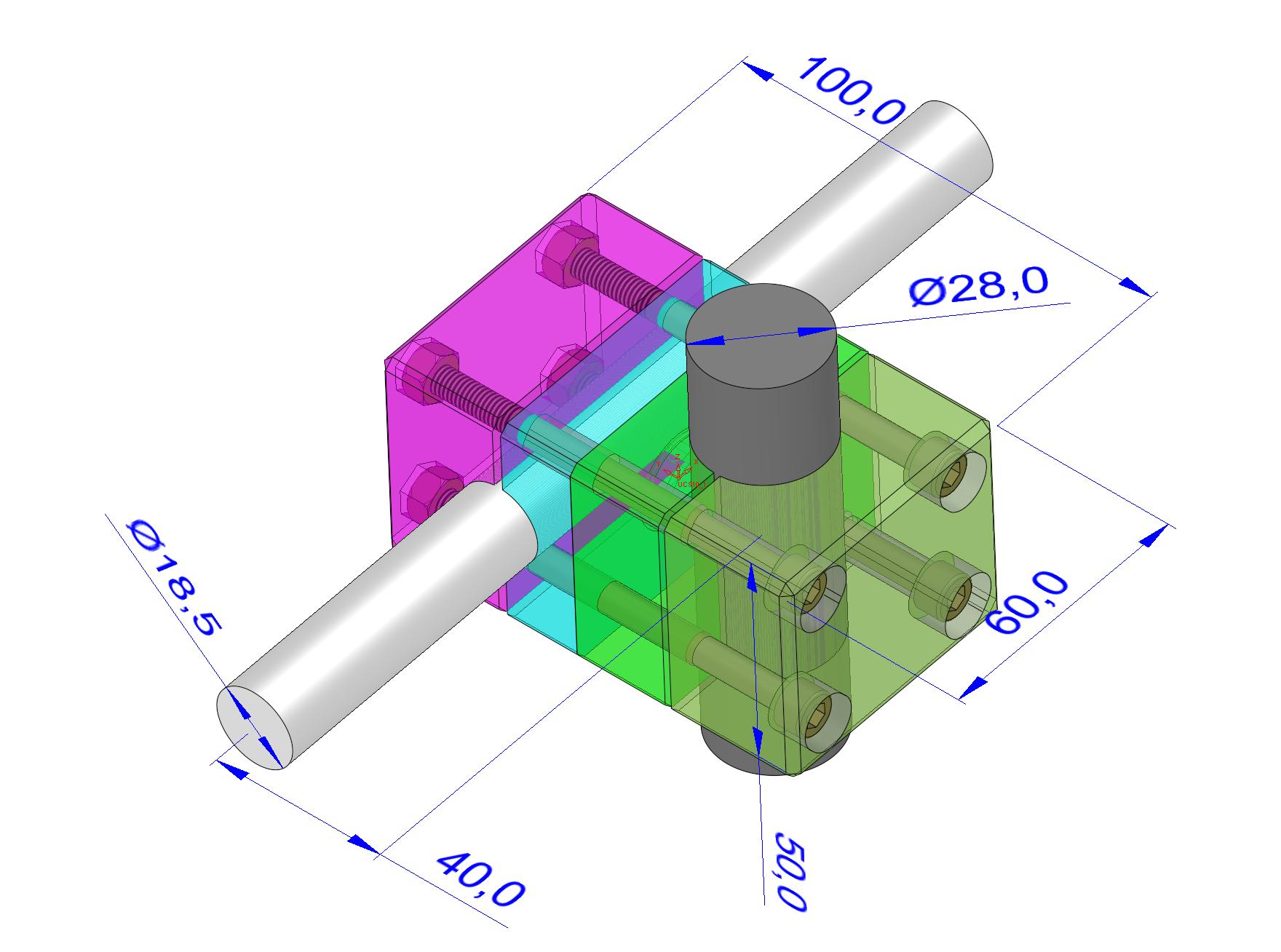

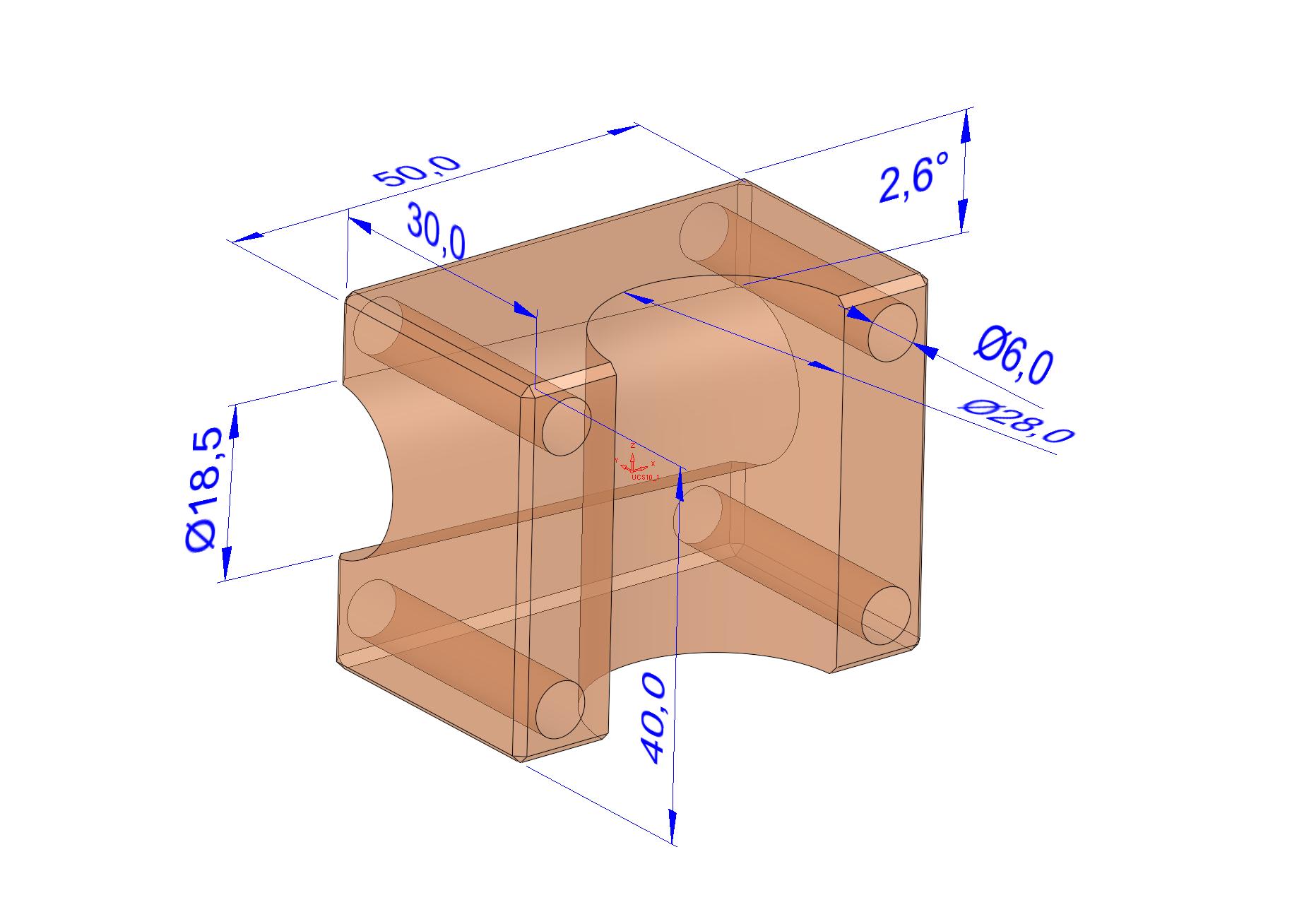

4-Teile aus dem 3D-Drucker , mit 4 Schrauben M6 verbunden. Wäre das eine Option ?

Die beiden inneren Teile beweglich zueinander , um Winkelabweichungen der Rohre ausgleichen zu können.

Durchgangslöcher für Schrauben sind als Langloch ausgeführt , so koennen +/- 3° Verdrehung ausgeglichen werden. Das könnte ich auch noch etwas groesser auslegen (den schwenkbaren Winkel)

Wenn man die Teile aus Aluminium machen würde , dann könnte man das sicher alles etwas dünner machen . Aber aus einem 3D-Drucker für Kunststoff , da denke ich ist diese Dimensionierung das Minimum .

@thghh : ich muss mal sehen , evtl. könnte ich die Teile mal drucken lassen (in der Firma , ich selbst habe keinen Drucker) wenn du Interesse hast.Hast ja sowieso noch was gut bei mir ...

Wer Interesse hat, dem könnte ich die Daten der Teile als Step oder STL zur Verfügung stellen .

Gruesse
Wolfgang



[Hobbyfahrer]

Hallo Wolfgang,

danke für deinen bombenfesten Vorschlag aber ich möchte ja eine flexible Lösung haben und mit Kabelbindern kann ich schnell die Verlängerung an- und abbauen.

Der Vorschlag von Chefffe passt für meine Anwendung denke ich optimal.

Rohre formschlüssig verbinden? Wer hat einen 3D Drucker?

Leider kann er mit seinem Zeichenprogramm nicht die 2° Anpassung einzeichnen.



[Chefffe]

Meiner unmassgeblichen Meinung nach wären die auch nicht nötig . Du hast ja genügend Möglichkeiten an der Kamera oben das auszugleichen. Du kannst ja erst einfach mal das in einem 90C Winkel hinhalten und schauen ob es passt.



[Hobbyfahrer]

Ist stimme dir absolut zu aber wenn etwas nicht gerade ist bekomme ich leider Augenkrebs

Wenn jemaden den Vorschlag von Chefffe optimieren könnte, wäre ich sehr glücklich. Chefffe könnte das Teil auch drucken.



[Surfwolle]

In etwa so ?

Bohrungen für die Kabelbinder . Wie gross bzw. was für Kabelbinder möchtest du nutzen.

Wenn jemaden den Vorschlag von Chefffe optimieren könnte, wäre ich sehr glücklich. Chefffe könnte das Teil auch drucken.

Daten könnte ich wie schon geschrieben als Step oder STL bereitstellen .



[Hobbyfahrer]

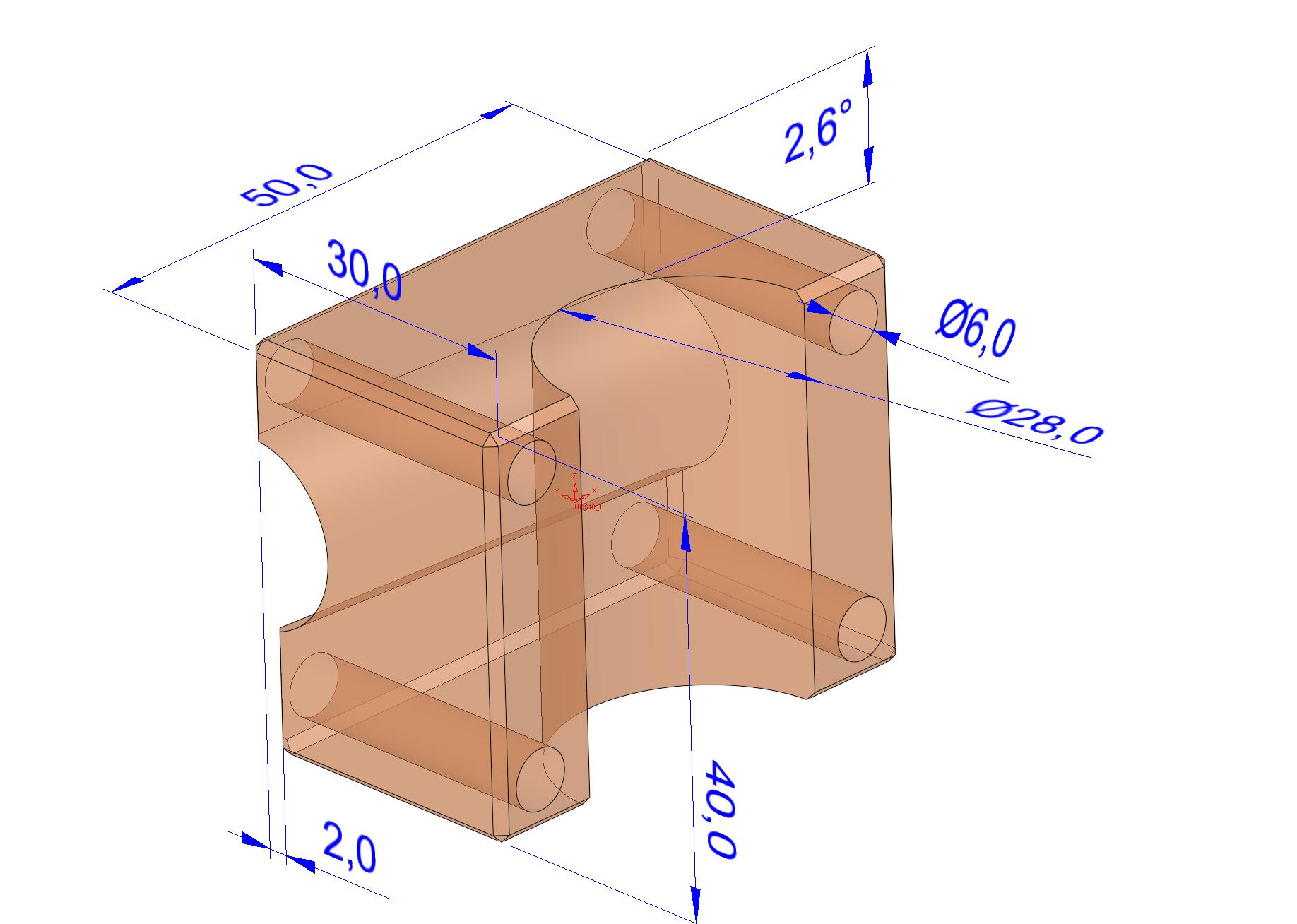

Habe gerade mal gemessen und 6 mm sollte passen.

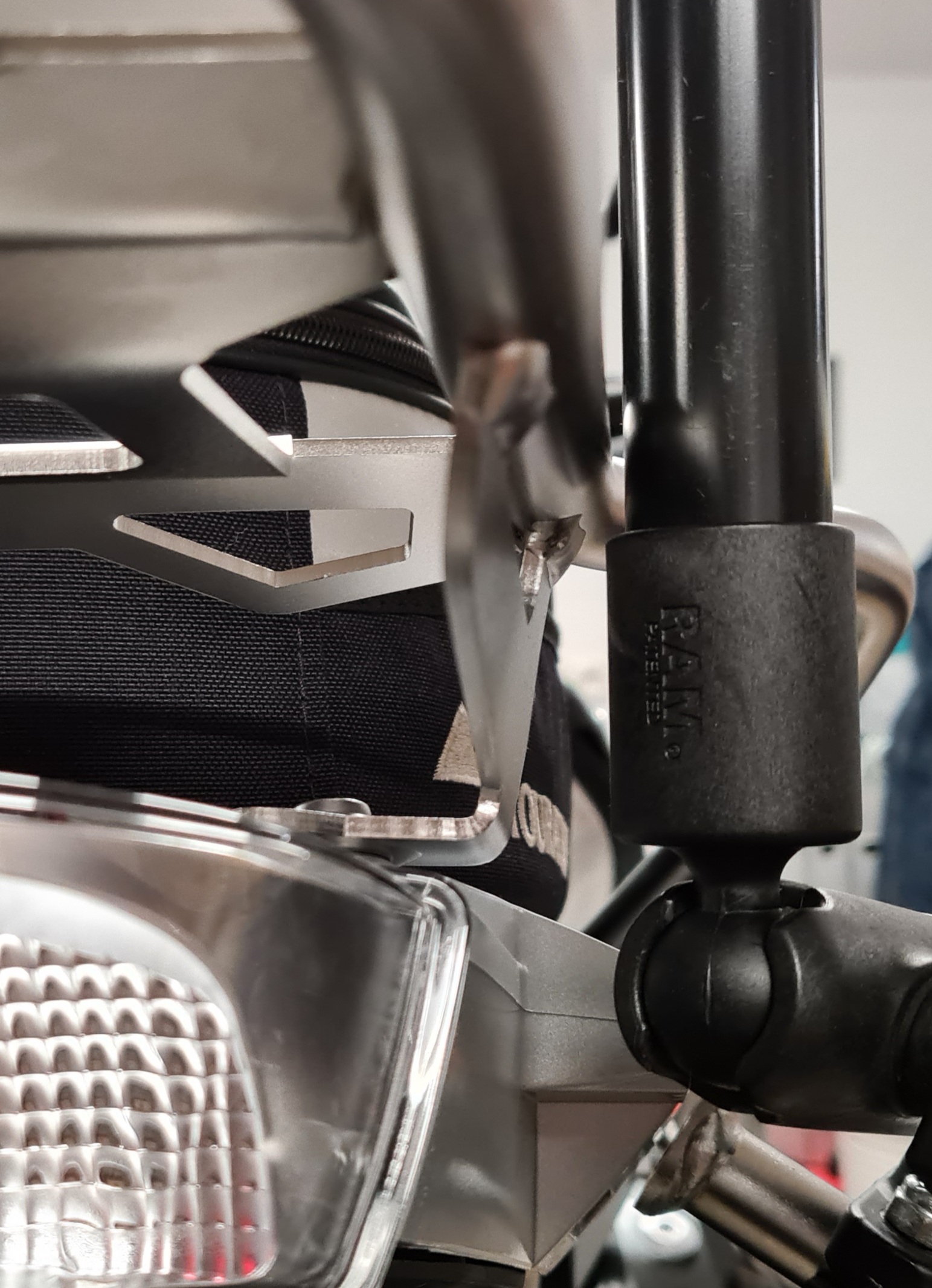

Es gibt noch eine Besonderheit. Der Adapter darf nicht zu tief auf der 18,5 mm Seite also der ADV Seite sein, da dort eine Verstärkung/Halterung vorhanden ist.



[Gast 35536]

Ist stimme dir absolut zu aber wenn etwas nicht gerade ist bekomme ich leider Augenkrebs

Wahrscheinlich fehlen die 2 Grad wieder wenn du auf dem Moped sitzt...



[Surfwolle]

Ich habe an 18,5er Seite unterhalb des Rohres mal 2mm "weggezwickt ", damit es keine Kollision gibt.
Du solltest aber auch bedenken, das der Rohrdurchmesser grösser ausgelegt werden muesste wenn da noch ein Moosgummi als Ruschhemmer rein soll. Wie dick ist das Moosgummi ?
Ich denke irgendwas muss da rein , denn mit Kabelbindern kann man das nicht wirklich fest ziehen ....



[Hobbyfahrer]

Habe nochmals genau gemessen:

Querrohr ADV = 18,10 mm
RAM Verlängerung _ 27,72 mm

Moosgummi lässt sich auf mind 0,5 - 0,7 mm komprimieren

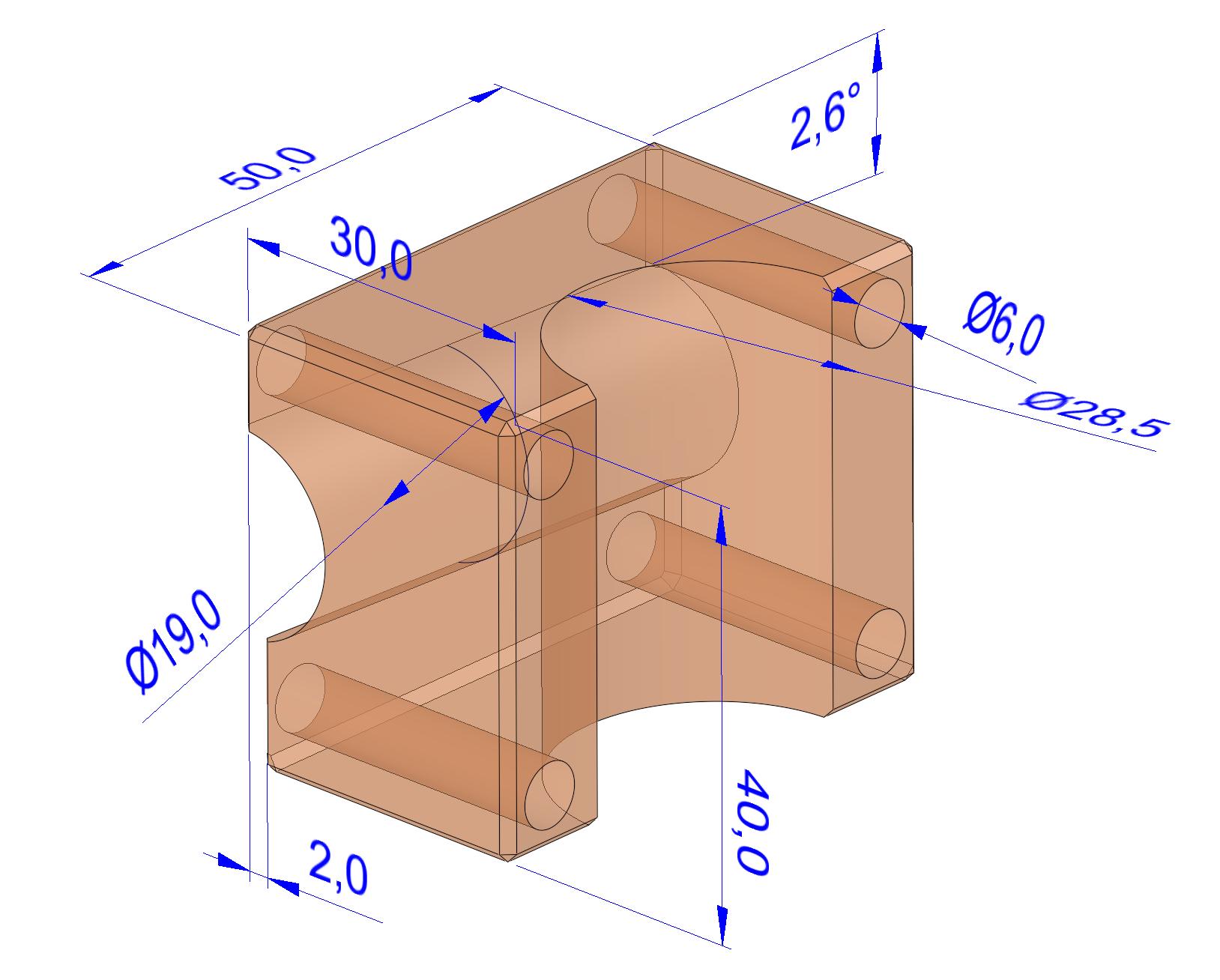

Ich würde folgende Maße vorschlagen:

Querrohr ADV = 19 mm
RAM Verlängerung _ 28,50 mm



[Chefffe]

Wahrscheinlich fehlen die 2 Grad wieder wenn du auf dem Moped sitzt...

Das ist, obwohl es lustig ist, nichtmal unbeding ein Witz. Das könnte durchaus sein ....



[Hobbyfahrer]

Das ist, obwohl es lustig ist, nichtmal unbeding ein Witz. Das könnte durchaus sein ....

Das habe ich berücksichtigt



[Surfwolle]

So , hier die Daten zum Download : HiDrive

In der Zip-Datei ist eine Step-Datei und eine STL . Die meisten 3D-Drucker und die damit genutzten Programme nutzen das STL-Format , denke das sollte gehen.

Durchmesser habe ich angepasst:

Wahrscheinlich fehlen die 2 Grad wieder wenn du auf dem Moped sitzt...

Haben wir nicht ESA-Fahrwerk für Niveauregulierung ......

Viel Spass beim probieren .

Gruss
Wolfgang



[juekl]

Alles moderner Kram, ich würde ein gutes Holz nehmen, einmal 20mm Forstnerbohrer, einmal
30mm und zersägen.
Damit könnte man sogar eine Verschraubung machen.
