Hallo hier im Thema,
habe dieses italienische SmartBomb-Set auch grade geliefert bekommen und möchte die LEDs jedoch ohne den Kabelbaum und diesen hässlichen Schalter am mein Hex-eZCan anschließen, welches auch grad gestern geliefert wurde. Leider ist bei dem LED-Set nicht wirklich was an Infos dabei und die Frage die sich mir stellt: Wie hoch muss ich den eZCan Port absichern? Die LEDs sollen zusammen geschalter werden an einen Anschluss. Haben die jetzt zusammen 40 Watt oder jeder einzelne? Leider ist kein Schildchen dran oder Papier dabei aus dem das hervorgeht.....
Hat zufällig jemand diese Smartbombs mit dem eZCan verbaut und kann mir sagen, wie das korrekt angeschlossen und konfiguriert wird?



[Halifax]

Hallo hier im Thema,
habe dieses italienische SmartBomb-Set auch grade geliefert bekommen und möchte die LEDs jedoch ohne den Kabelbaum und diesen hässlichen Schalter am mein Hex-eZCan anschließen, welches auch grad gestern geliefert wurde. Leider ist bei dem LED-Set nicht wirklich was an Infos dabei und die Frage die sich mir stellt: Wie hoch muss ich den eZCan Port absichern? Die LEDs sollen zusammen geschalter werden an einen Anschluss. Haben die jetzt zusammen 40 Watt oder jeder einzelne? Leider ist kein Schildchen dran oder Papier dabei aus dem das hervorgeht.....
Hat zufällig jemand diese Smartbombs mit dem eZCan verbaut und kann mir sagen, wie das korrekt angeschlossen und konfiguriert wird?

So wie ich das gesehen hab, hat die einzelne Lampe 40W, also zusammen 80. Der Rest, Anschluss und Sicherungsauslegung findest du bei HexEZCan auf der HomePage. Ansonsten hilft dir vielleicht noch das Ohmsche Gesetz: U=RxI....



[Chefffe]

Hier hatte ich doch auf freundlichste Art und Weise den Stromverbrauch "erklärt"
R 1200 GS LC - LED-Zusatzscheinwerfer-Set komplett mit Kabelbaum und Taster



[Halifax]

Moin,
hier der Link zur HEXezCAN:
Software - HEX ezCAN



[Gast59548]

Hallo zusammen!
Gut möglich, dass es vielleicht schon diskutiert wurde, über die Suchfunktion bin ich jedoch nicht direkt fündig geworden:
Ich möchte Nebelscheinwerfer verbauen, welche sich automatisch mit dem Fahrlicht an-/abschlaten. Ich bräuchte quasi irgendwoher ein "Zündungsplus" oder ähnliches. Theoretisch könnten die Kabel angezapft werden, die direkt an der entsprechenden Birne enden, aber dann bleibt das Problem mit dem wasserdichten Drehverschluss - da passt kein Kabel durch.
Hat jemand ein ähnliches Problem, oder im Idealfall sogar eine Lösung?
Für zielführende Antworten bin ich vorab schon mal dankbar!



[Gast 35536]

Zündungsplus bekommst du über den cartoolstecker...



[Raen]

Wie wäre es mit dem Cartool Stecker - bekommst du in der Bucht oder beim freundlichen



[Gast 35536]

Oder nach diesem Prinzip,die Farben stimmen nicht,musste dann selbst rausmessen.



[Gast59548]

Von dem Cartool-Stecker hatte ich bereits etwas gelesen. Welcher ist das denn?



[Gast 35536]

Vorne unter den Schnabel...



[Gast59548]

Ich habe eben mal gesucht, aber da war kein Stecker, der frei/nicht belegt gewesen wäre...
Kann es sein, dass der Cartool-Stecker erst ab einem bestimmten Baujahr verfügbar st?



[Raen]

Ich meine bei mir war er freie Stecker für cartool in Fahrtrichtung gesehen links unter dem Schnabel an einem Kabelbaum befestigt - er war nicht sofort zu erkennen durch eine schwarze Abdeckkappe. Auch deine hat das Teil musst etwas suchen



[Gast 35536]

Meine 2010er TÜ hatte den Stecker in der Mitte unterm Schnabel,die LC hat ihn schon links hinter dem Schnabel...ansonsten : Suchfunktion,ich helf ja gerne,aber das ist hier alles schon hundert mal beschrieben...



[krisu]

Ich habe eben mal gesucht, aber da war kein Stecker, der frei/nicht belegt gewesen wäre...
Kann es sein, dass der Cartool-Stecker erst ab einem bestimmten Baujahr verfügbar st?

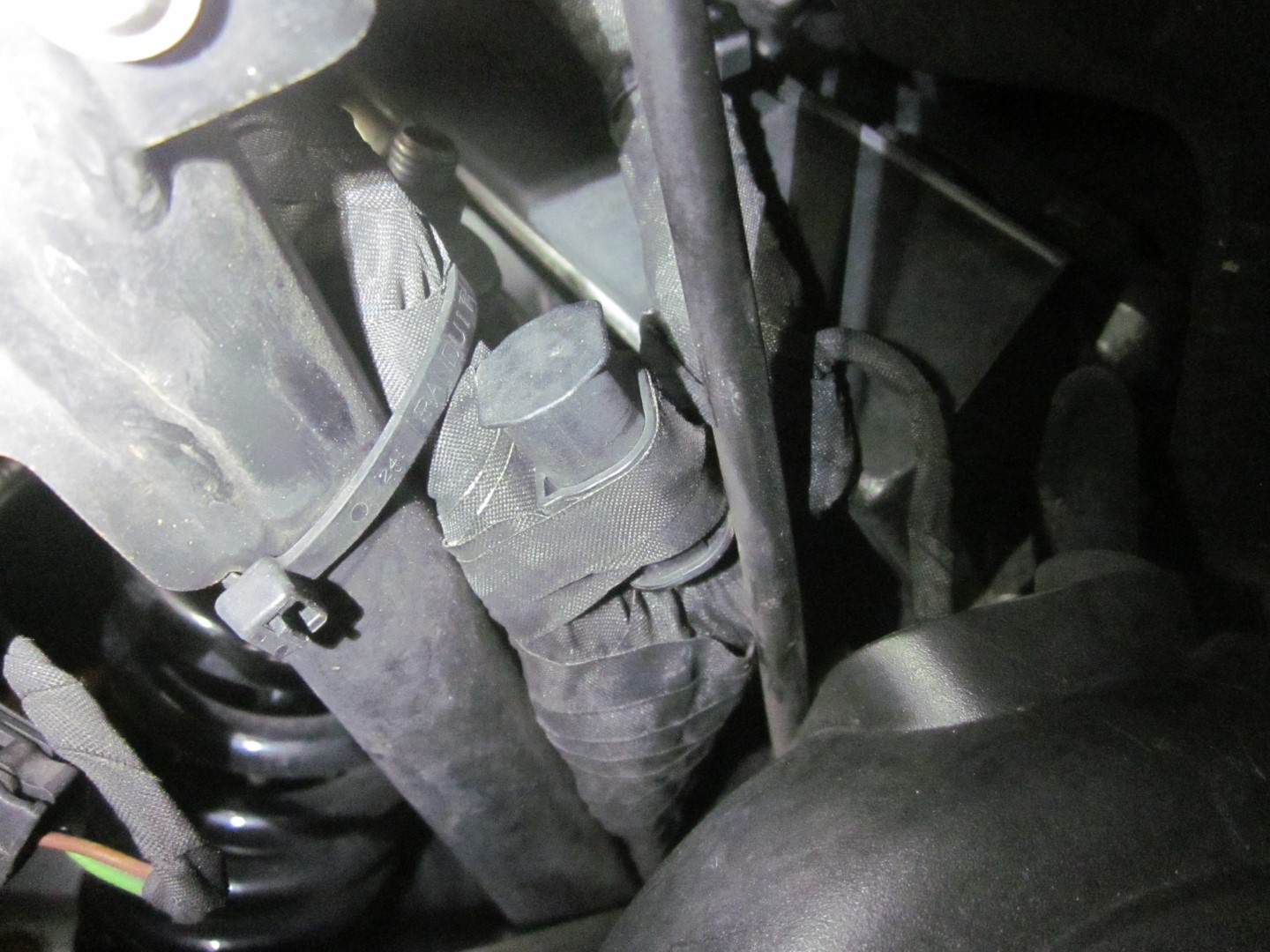

Hängt an meiner GS direkt hinter dem Ölkühler am Kabelbaum. Etwas links in Fahrtrichtung gesehen, unterhalb der Scheinwerfer Höhenverstellung.
Leider etwas unscharf das Bild, aber so sieht der Stecker ohne Abdeckkappe aus.

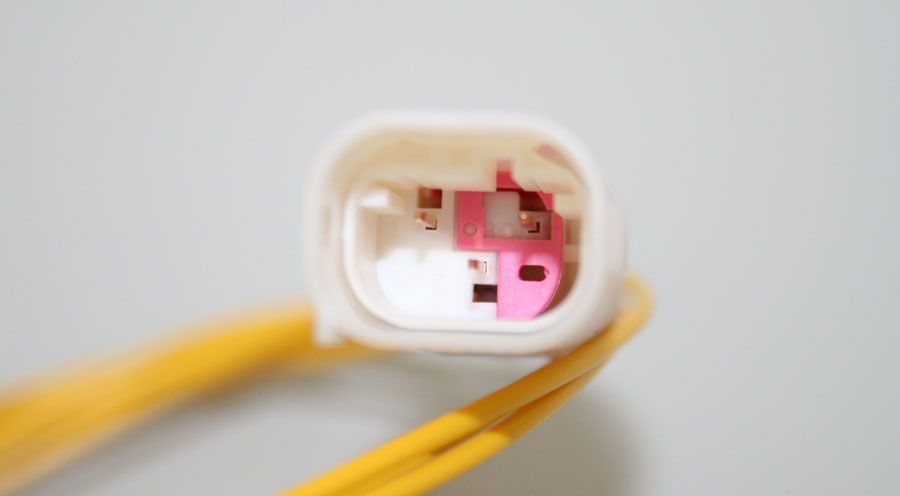

Das ist der Gegenstecker dazu



[Gast59548]

Das könnte er sein - ich werde morgen mal testen, ob/wann da Spannung anliegt...



[krisu]

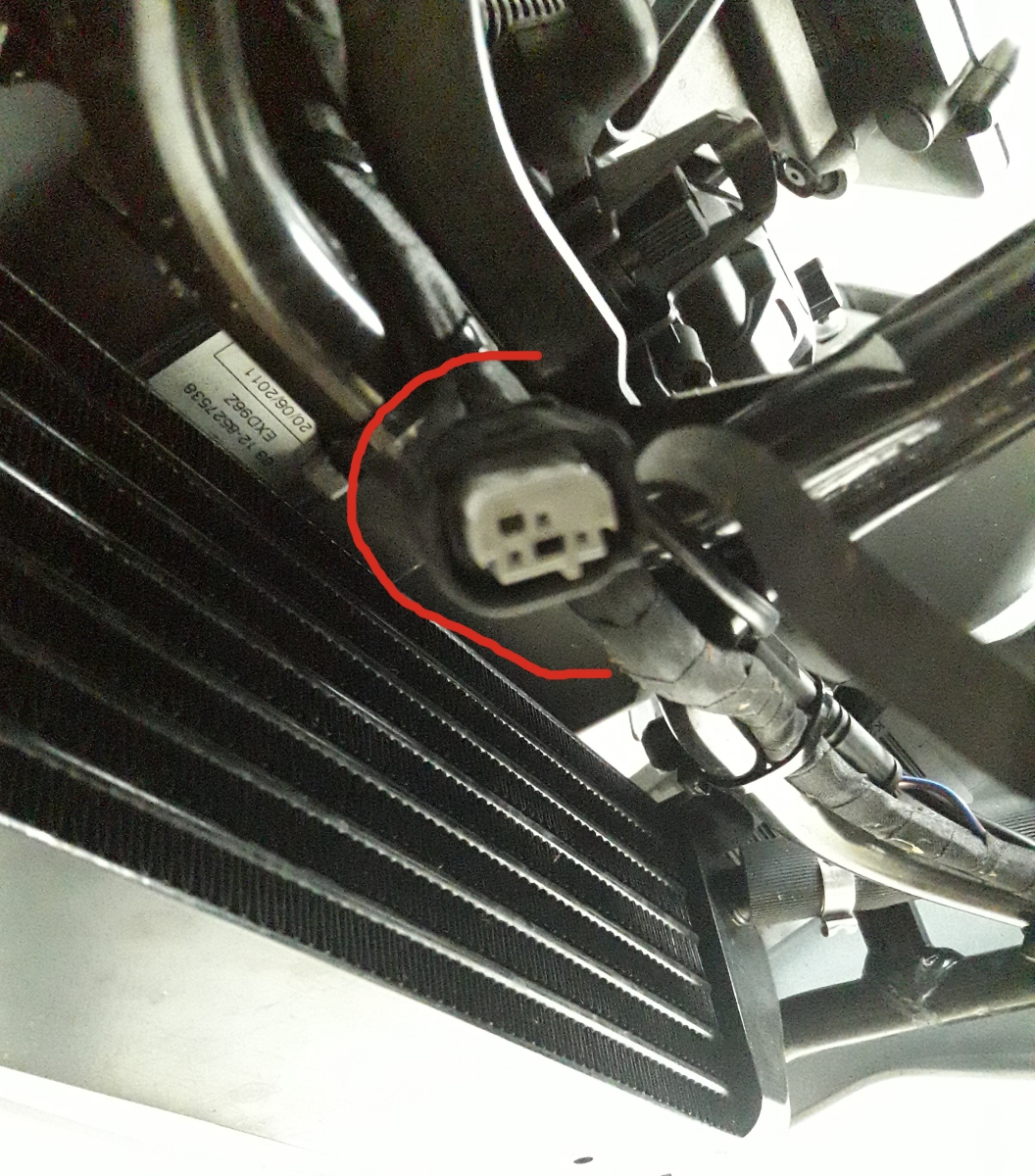

Genau das ist er, mit Abdeckkappe.



[Gast59548]

Super! Danke für die Hilfe!



[Chefffe]

Kann man damit tatsächlich mit 40W belasten? Ich würd mir das nochmal überlegen mit Dauer-An, das könnte doch auch Stress mit dem TÜV geben?



[lederkombi]

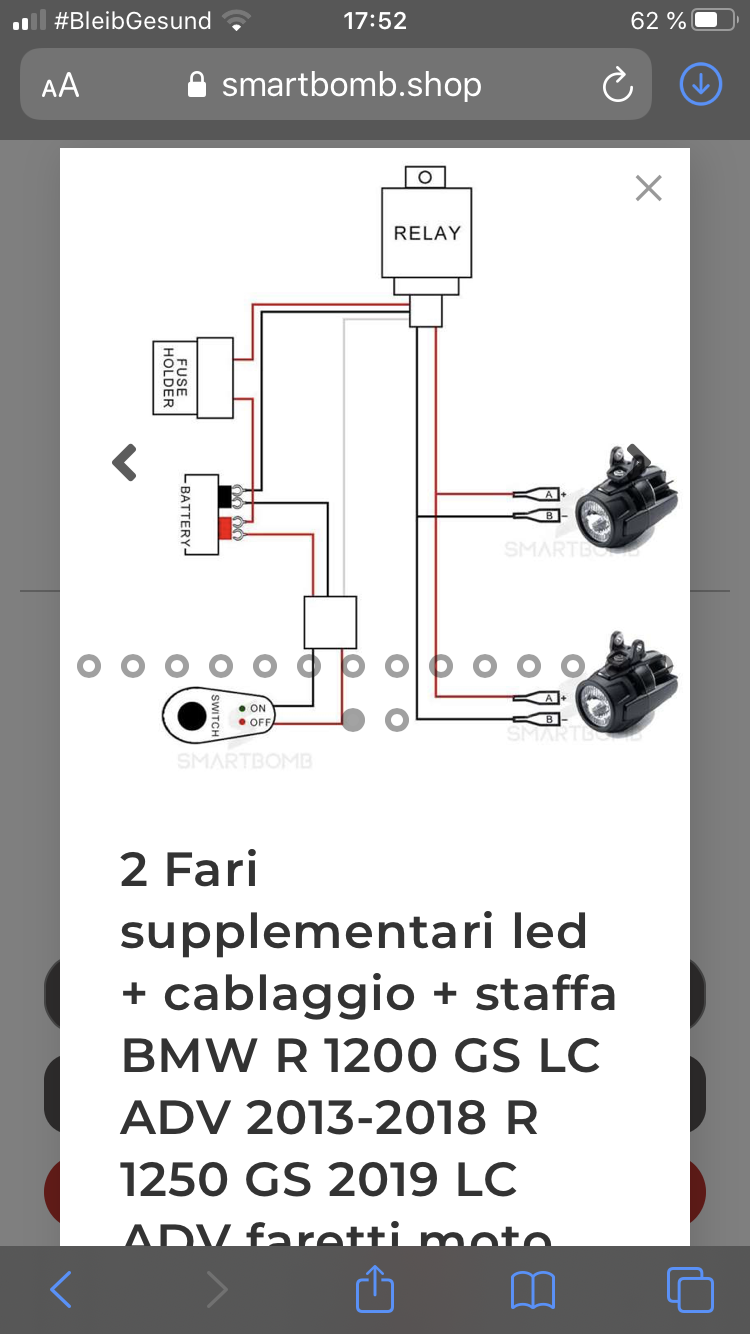

Hier hast den Anschlussplan, ist das letzte Bild bei Smartbomb auf der Produktseite. Kein Hexenwerk.....Anhang anzeigen 352344

Also dieses Schaltbild kann so nicht funktionieren. Ich habe ja schon einiges an Zusatzlampen angebaut, aber noch nie welche, wo der Schalter keine Verbindung mit dem Relais hat. Ich wette, dass dieser kleine leere Kasten ein Teil des Relais (oben) sein sollte.



[Morg]

Also dieses Schaltbild kann so nicht funktionieren. Ich habe ja schon einiges an Zusatzlampen angebaut, aber noch nie welche, wo der Schalter keine Verbindung mit dem Relais hat. Ich wette, dass dieser kleine leere Kasten ein Teil des Relais (oben) sein sollte.

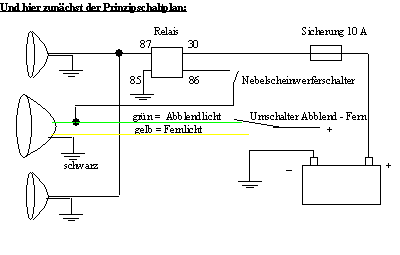

Sinnerhaltend lesen funktioniert auch hier - die Versorgung des NSW-Schalters und damit indirekt des Relais erfolgt über die Versorgungsleitung des Abblendlichts (über den nur symbolisch gezeichneten fahrzeugeigenen Schalter für Abblend-/Fernlicht).

Ob das zwangsweise Ausschalten der NSW zusammen mit Abblendlicht hilfreich ist, ist eine andere Frage.
